【飞思卡尔 MC9S12】BootLoader 上位机

上一篇：飞思卡尔 MC9S12】BootLoader 下位机

本篇讲述BootLoader上位机开发。

源码地址：https://download.youkuaiyun.com/download/u010875635/11692122

此上位机采用WPF框架，C#语言开发，支持周立功的CAN设备和ValueCAN。

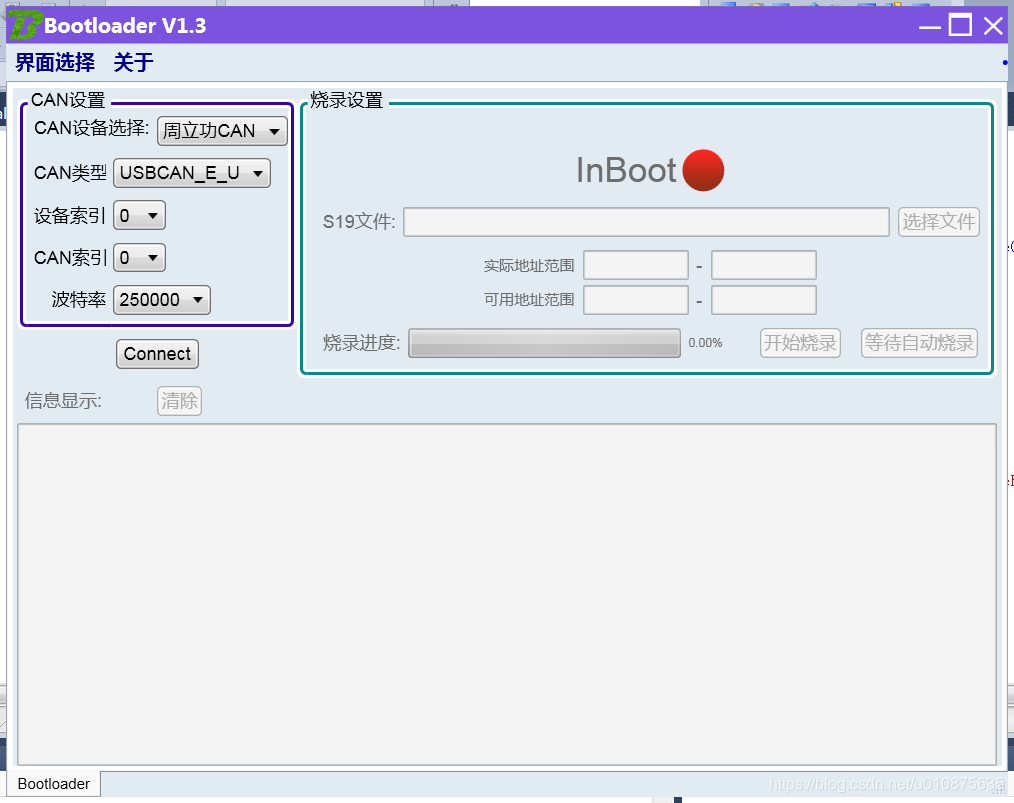

由于手头上暂时没有硬件，无法实际演示，大家先凑合看示例图。

注意，有很多人操作误区在于，将S19文件选择成了Bootloader，这里应该选择app，就是你自己的应用程序。

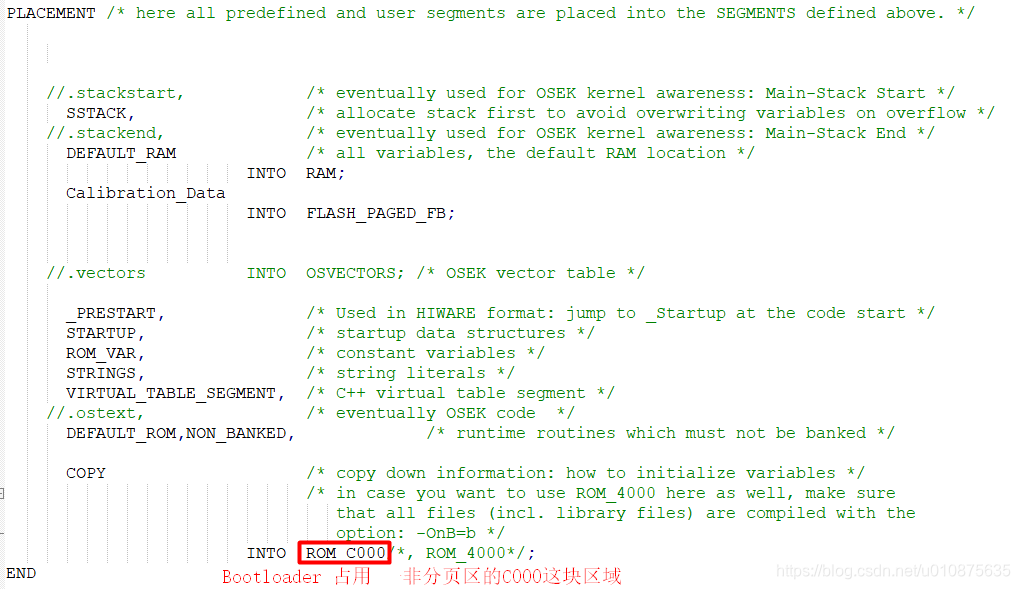

Bootloader与App分别占用2个非分页区。

Bootloader: 0xC000-0xFFFF（实际到0xF7FF，保留一个sector给vector table）

Application: 0x4000-0x7FFF，加上其它分页区（转换成全局地址为0x7F4000-0x7FFFF）

若是不知道怎么写App，可参考范例，App Demo源码地址：https://download.youkuaiyun.com/download/u010875635/12078243

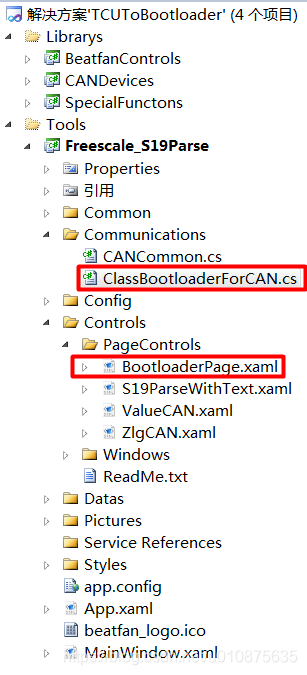

BootloaderPage.xaml        --        Bootloader刷写界面

S19ParseWithText             --        为S19文件解析查看界面，仅用于查看数据，与刷写无关

ClassBootloaderForCAN   --        协议封包解包在

CANCommon                    --        通用的CAN连接断开、发送接收的类（实际收发在CANDevices类库，大家也可以添加自己手上以后的CAN设备的API，以便于支持）

VAlueCAN和ZlgCAN.xaml --        CAN配置控件，用于设置各个不同的CAN配置参数，方便转换成通用的例如波特率的参数。
