1、引脚对应的GPIO 编号

第一种 使用/sys/kernel/debug/gpio查询所有gpio引脚的基数

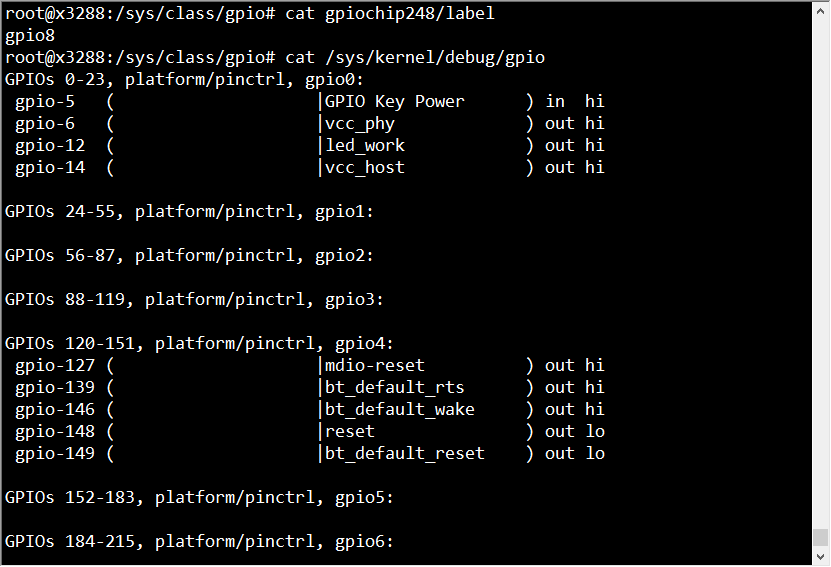

第二种 cat /sys/class/gpio/gpiochip248/label对应的label就是GPIO引脚，例如下图GPIO8对应的基数就是248
