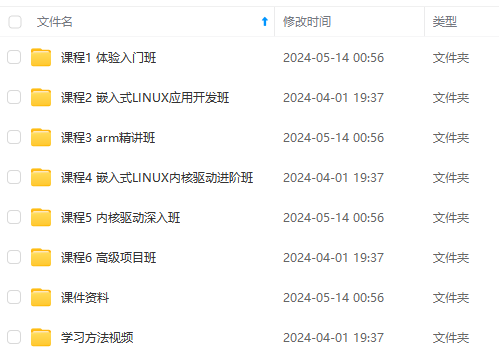

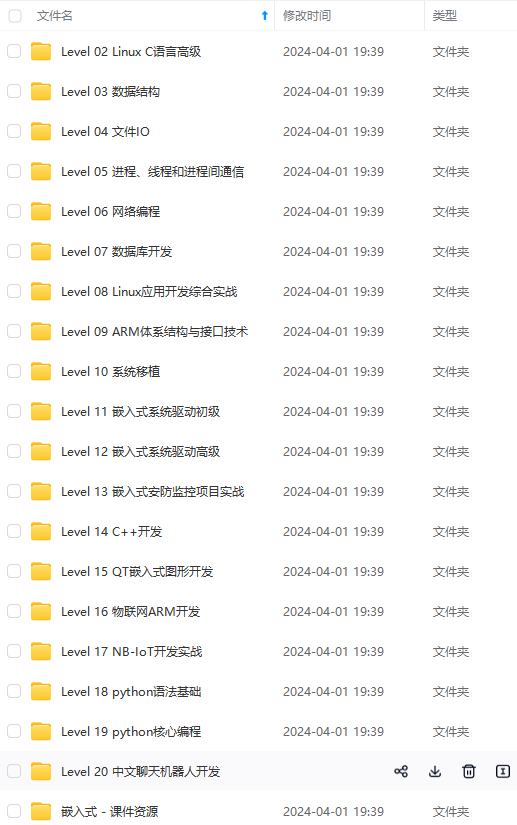

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新

需要这些体系化资料的朋友，可以加我V获取：vip1024c （备注嵌入式）

如果你需要这些资料，可以戳这里获取

首先要先用CH340与蓝牙模块连接起来，我们要通过串口工具来对蓝牙模块进行设置。每个模块都有它对应的一个串口调试工具能够一键发送命令什么的，当然用通用的一些串口工具例如XCOM也可以，只不过要手敲指令。

这里的波特率是要和单片机串口的波特率相同才能进行通讯哦。

1、JDY-09蓝牙模块

(1)我们使用串口调试助手，对于JDY模块进行AT命令调试，不用按键什么的，只要在蓝牙未连接时就可以。首先要设置各项参数，①选中蓝牙模块连接的串口②设置波特率③勾选发送回车。
图1 串口助手设置

（2）下面是发送命令的步骤①点击打开串口②点击你想要发送的命令对应的TX，它将会发送一次AT命令③在命令框内输入自己的命令或内容④点击发送
在这里插入图片描述

（3）JDY模块串口指令集

下面是我从数据手册上摘抄下来的。大家可以参考官方数据手册，来查询指令该如何去写。

序号	指令	功能	默认	响应	参数
1	AT+VERSION	查询版本号	JDY-31-V1.2		无
2	AT+RESET	软复位		+OK
3	AT+DISC	断开连接		+OK
4	AT+LADDR	查询模块的MAC地址		+LADDR=	不可更改
5	AT+PIN AT+PIN	密码查询密码设置	1234	+PIN=+OK	Param:4位密码默认PIN：1234
6	AT+BAND AT+BAUD	波特率查询波特率设置	9600	+BAUD=+OK	Param:(4到9)4:96005:192006:384007:576008:1152009:128000
7	AT+NAME AT+NAME	名称查询名称设置	JDY-31-SPP	+NAME= OK	Param：BLE广播名最长：18字节
8	AT+DEFAULT	恢复出厂设置		OK
9	AT+ENLOG	串口状态输出使能		+ENLOG=

我写几个例子：

①查询广播名：AT+NAME 返回（默认）：JDY-31-SPP

②修改广播名：AT+NAMEslave1 返回：+OK
在这里插入图片描述

在这里插入图片描述

2、HC-05蓝牙模块

(1)我们使用串口调试助手，对于HC-05模块进行AT命令调试，在上电之前，要先按住蓝牙模块上的按钮，然后上电，此时灯是慢闪，进入AT命令模式，默认波特率是38400（不会被设置所影响），此模式叫原始模式。原始模式下一直处于AT命令模式状态这是我最常用的方法；第二种方法是：HC-05上电开机，红灯快闪，按住按键或EN拉高，HC-05进入AT命令模式，默认波特率是9600；此模式我们叫正常模式。正常模式下只有按住按键或拉高EN才处于AT命令模式状态。

串口调试助手的波特率一定要与蓝牙模块的波特率对上，否则AT命令执行无效。

还首先要设置各项参数，①选中蓝牙模块连接的串口②设置波特率③查看端口是否已经打开④获取模块信息,这个软件会将信息输入对应的格子。
在这里插入图片描述

在这里插入图片描述

（2）HC-05的设置与JDY-09有一点点不同，不同在模块角色、连接模式、绑定地址。模块角色和连接模式是一样的，选择主从角色，当模块位主角色时，绑定地址为你想要连接模块（从角色）的MAC地址；当模块为从角色时，绑定地址为你想要连接模块（主角色）的MAC地址；对于JDY模块为从角色时，它就不需要绑定主角色的MAC地址，而主角色模块需要绑定JDY模块的MAC地址。
