采样定理笔记

已于 2025-01-07 08:38:27 修改
阅读量210 收藏
点赞数 1
文章标签： 信号处理
于 2025-01-03 09:03:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u010635451/article/details/144900025
版权

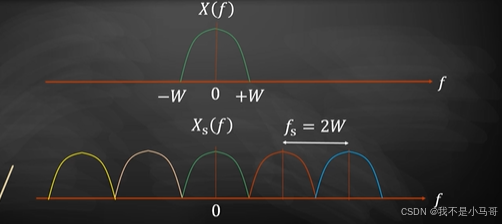

1、对于实带通信号，按最高频率的2倍（奈奎斯特采样定理）可以频谱无交叠，但最小采样率可以更小；

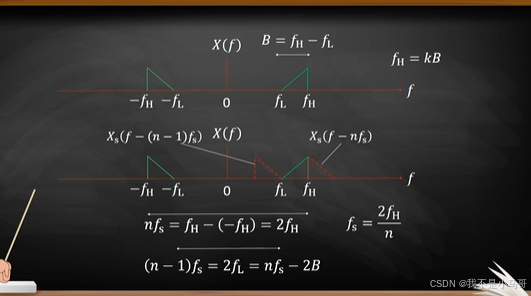

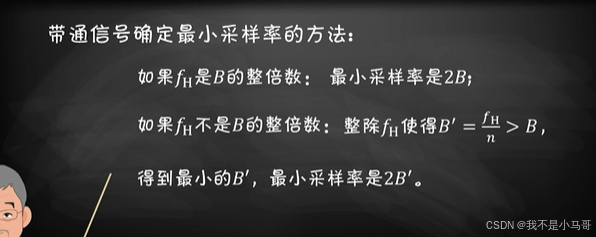

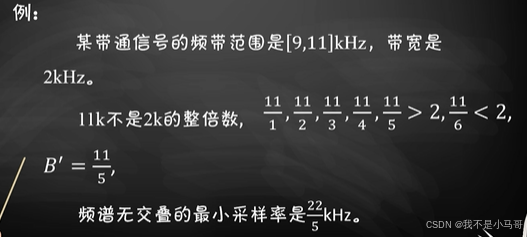

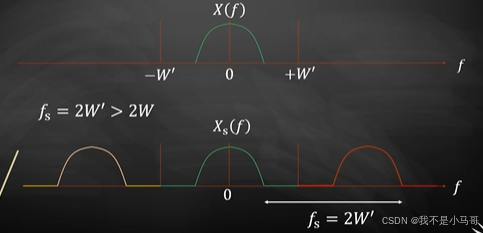

2、带通信号确定最小采样率的方法：将最高频率整除到正好比带宽大，此值的2倍就是最小采样率；

参考：7.8 带通信号的采样_哔哩哔哩_bilibili
