Redis是一种key/value型数据库，其中，每个key和value都是使用对象表示的。每个Key都是一个字符串对象, 每个value是一个redisObject对象. 其数据结构如下:

/*
 * Redis 对象
 */
typedef struct redisObject {

    // 类型
    unsigned type:4;

    // 不使用(对齐位)
    unsigned notused:2;

    // 编码方式
    unsigned encoding:4;

    // LRU 时间（相对于 server.lruclock）
    unsigned lru:22;

    // 引用计数
    int refcount;

    // 指向对象的值
    void *ptr;

} robj;

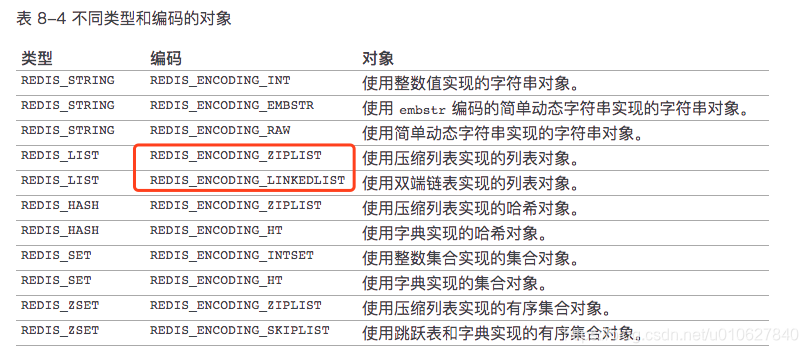

不同类型和编码的对象之间的关系如下：

注：目前redis新版本的list采用quicklist，本质是linkedlist+ziplist

下面简要介绍下几个数据结构:

1. 简单动态字符串

底层数据结构为SDS(simple dynamic string)，即简单动态字符串

/*
 * 保存字符串对象的结构
 */
struct sdshdr {

    // buf 中已占用空间的长度
    int len;

    // buf 中剩余可用空间的长度
    int free;

    // 数据空间, 以/0结尾
    char buf[];
};

SDS包含两种格式: raw和embstr

内存分配代码如下:


#define REDIS_ENCODING_EMBSTR_SIZE_LIMIT 39
robj *createStringObject(char *ptr, size_t len) {
    if (len <= REDIS_ENCODING_EMBSTR_SIZE_LIMIT)
        return createEmbeddedStringObject(ptr,len);
    else
        return createRawStringObject(ptr,len);

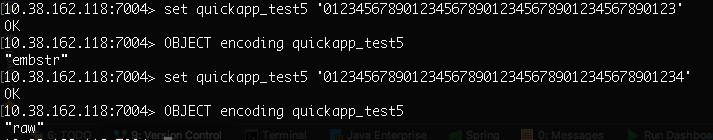

raw格式字符串适用于字符串长度大于39字节，redis3.2版本以后为44个
embstr编码专门用来保存短字符串的，通过一次内存分配函数来分配一块连续的空间，一次包含redisObejct
和sdshdr两个结构；而raw会调用两次内存分配

二者的区别如下图:

2. 链表

链表是一种比较常见的数据结构，易于插入和删除，但随机访问困难。

列表list的底层实现就是链表(quicklist=链表+ziplist)，此外，Redis的发布和订阅，慢查询，监视器等也都用到链表

链表的定义

typedef struct listNode {
// 前置节点
struct listNode *prev;
// 后置节点
struct listNode *next;
// 节点值
void *value;
} listNode;

listNode的数据结构

typedef struct list {
// 链表头节点
listNode *head;
// 链表尾节点
listNode *tail;
// 节点值复制函数
void *(*dup)(void *ptr);
// 节点值释放函数
void (*free)(void *ptr);
// 节点值对比函数
int (*match)(void *ptr, void *key);
// 链表所包含的节点数量
unsigned long len;
} list;

3. 字典

底层是key-value数据库.

字典的数据结构如下:

typedef struct dict {
    // 类型特定函数
    dictType *type;
    // 私有数据
    void *privedata;
    // 哈希表
    dictht  ht[2];
    // rehash 索引
    in rehashidx;

}

// 哈希表的数据结构
typedef struct dictht {
   //哈希表数组
   dictEntry **table;
   //哈希表大小
   unsigned long size;

   //哈希表大小掩码，用于计算索引值
   unsigned long sizemask;
   //该哈希表已有节点的数量
   unsigned long used;
}

每个字典自带两个hash表，一个平时使用，一个用来rehash. 与HashMap原理一样，重要的属性包含（size数组容量大小,Entry<K,V>数组,usedSize已使用数组大小,maskSize用于取模定位槽位)，Entry(key,value,next)

计算过程:
根据hash(key)&maskSize计算出槽位，存储到数组中
如何解决hash冲突：链表(Redis采用)，红黑树
扩容：扩大一倍，新建数组，重新计算hash值和槽位，存储后，更换引用

4. 跳跃表skiplist

时间复杂度：平均O(logN),最坏O(N)

用途： sortedset
顺序性操作批量处理
数据结构：有序集合的底层实现之一（元素比较多，元素均为长的字符串），集群节点内部

5.整数集合intset

   用途：set
   类型：int16_t,int32_t,int64_t
   属性：encoding，length，int8_t []
   升级：新增整数大小超过之前的范围

6.压缩列表ziplist

   用途：列表键list，哈希键hashtable
   使用场景：列表键包含少量列表项，每个列表项均不是长字符串（小整数或短字符串）
   介绍：压缩列表是Redis为了节省内存而开发的，是由一系列特殊编码的连续内存块组成的顺序型数据结构。
一个压缩列表可以包含多个节点，每个节点可包含一个字节数组或一个整数值。
   结构：zlbytes(uint32 4字节) zltails（uint32 4字节） zllen（uint16 2字节） entry1 entry2 ... entryN zlend（uint8 1字节 0xFF）
   解释：zlbytes 整个结构占用内存字节数（长度）
       zltail 尾部节点距离起始地址字节数
       zllen 节点个数
       entryX 节点个数

   entry结构：previous_entry_length | encoding | content
   问题：连锁更新

7.Redis内存分配原则

redis采用的是jemalloc内存分配器，可以分配8,16,32,64字节等大小的内存

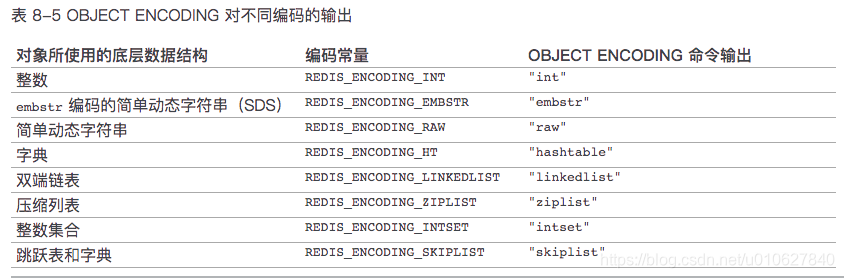

8.Redis命令中type key与object encoding key的区别

type查看的对象的类型
encoding查看的是数据结构底层的实现方式

10.38.162.118:7004> set mina-test "1233"
OK
10.38.162.118:7004> object encoding mina-test
"int"
10.38.162.118:7004> set mina-test "1233test"
OK
10.38.162.118:7004> object encoding mina-test
"embstr"
10.38.162.118:7004> set mina-test "1233test111111111111111111111111111111111111111111111111111111111111111111111111"
OK
10.38.162.118:7004> object encoding mina-test
"raw"
