本项目基于ESP32实现太空人表盘功能，包括微信配网、空气质量监测等，并逐步增加了GIF动画显示、自定义字库等功能。记录了从ESP8266移植到ESP32过程中遇到的问题及解决办法。

资料下载：https://download.youkuaiyun.com/download/u010533607/16775596

前因

最近太空人表盘狠狠的火了一把，刷刷抖音竟然看到有大神用ESP8266结合ST7789驱动的屏幕，白嫖到程序后，一顿操作猛如虎，无奈的将主控换成ESP32（因为手头就这家伙多），程序嘛，没有BUG那是不可能的，基本能保证运行，但是...作为一个啥都想搞搞的大虾来说，不折腾就不作死，所以就有了下文的后果

后果

1、修改配置引脚文件目录：CLOCK\libraries\TFT_eSPI\User_Setup.h

如果和我一样用ESP32，那这不就完全可以省略了，使用ESP8266就自己研究研究

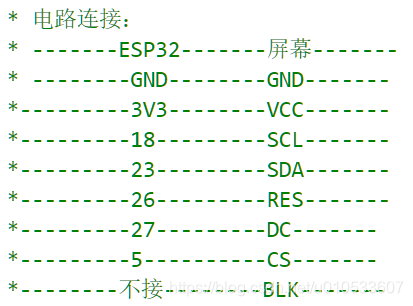

ESP32电路连接，当然程序中也有注明，参照下图

再就是Arduino下如何创建ESP32的环境，这个嘛，也自行百度吧

2、新增的功能和修复的BUG，截至发文时间，修改的部分如下所示：

 * 更新记录：
 * 2021-4-12 1、新增微信配网；修复左上角字幕刷新太空人卡顿
 * -------------------->漂亮的分割线<----------------------

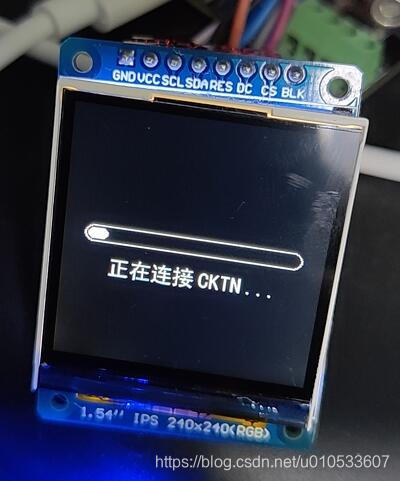

 * 2021-4-15 1、重置内部中文字库，加入2000个常用中文（方便后期增加生活相关的文字提示），修改wifi连接显示页面为中文显示
 * 【很重要】 2、因字库较大，需修改内存分配设置（默认用户程序空间1.2M）：Arduino IDE - 工具 - Partition Scheme - Huge APP(3M No OTA/1M SPIFFS)
 * ********* 3、去除OTA空间后，留给用户程序空间3M（空间大，潜力巨大）
 * -------------------->漂亮的分割线<----------------------

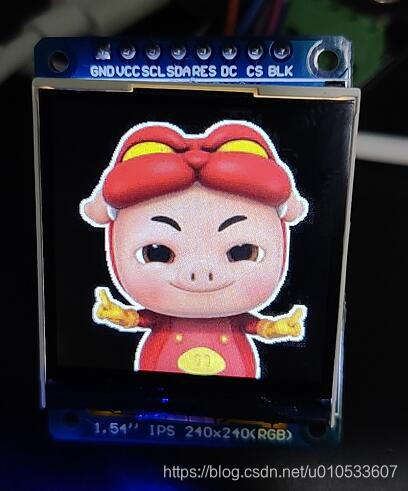

 * 2021-4-16 1、增加联网后，GIF动画显示（猪猪侠欢迎界面）
 * ********* 2、增加配网成功后的GIF动画显示（之前是配网成功后屏幕无任何提示，直接重启了）
 * -------------------->漂亮的分割线<----------------------

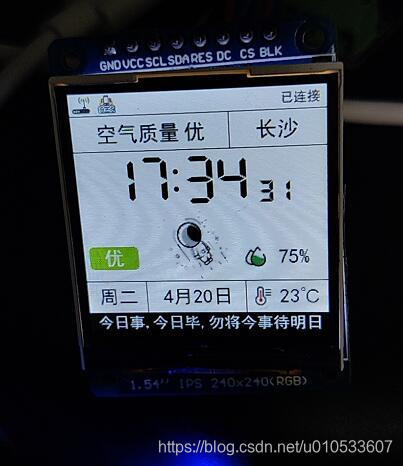

 * 2021-4-19 1、修改空气质量判断逻辑
 * ********* 2、修复空气质量获取参数不正确的问题，获取api参数一直为0，导致空气质量变化后仍显示优
 * ********* 3、新增wifi连接失败提示，失败后自动进入SmartConfig模式
 *

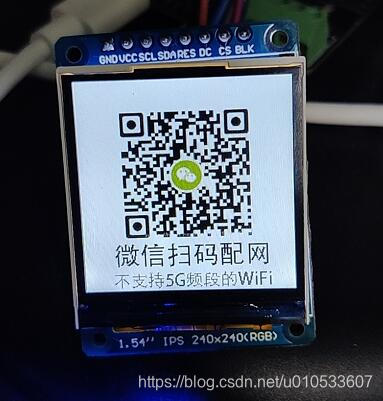

 * SmartConfig模式使用方法：
 * 1、通电前，将4号引脚拉高，出现微信配网界面，在拉低，可在4号引脚连接按键，一端接4号引脚，一端连接3.3v
 * 2、手机微信扫一扫，根据提示，输入2.4G频段的wifi密码，点击“连接”，等待。。。出现连接成功，屏幕上会自动显示连接中...
 * ssid和password自动存储，无需在程序中额外设置
 * 首次使用会自动进入微信配网模式

3、自定义字库、图片取模、播放gif可以参照资料内的文件，总结来说就是把各种文件格式如vlw（字库）、jpf直接转成hex
