3. MATLAB中Plot绘制放大特定的区域

在MATLAB中，我们经常需要绘制图形并进行一些自定义的操作。在本示例中，我们将演示如何在MATLAB中绘制一个图形，并通过放大某个特定的区域来突出显示。

## 原始图形

首先，我们绘制了一个包含正弦和余弦函数的图形。

% MATLAB 代码
x = linspace(0, 10, 100);
y = sin(x);

figure;
plot(x, y, 'LineWidth', 2);
title('Original Plot');
xlabel('X-axis');
ylabel('Y-axis');
grid on;

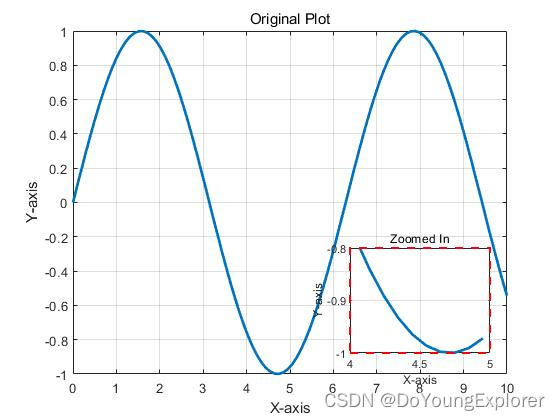

## 放大特定区域

接下来，我们选择了图形中的一个区域进行放大，并在原始图形上使用红色虚线框出放大的区域。然后，我们使用 axes 函数在图形的合适位置创建了一个放大的区域，并在那里绘制了相应的图形。

% 指定要放大的区域
zoomRegionX = [4, 5];
zoomRegionY = [-1, -0.8];
xZoom = x(x >= zoomRegionX(1) & x <= zoomRegionX(2));
yZoom = y(x >= zoomRegionX(1) & x <= zoomRegionX(2));

% 创建放大的区域并设置位置
axZoom = axes('Position', [0.6, 0.6, 0.25, 0.25]); % 调整位置和大小
box on;
plot(axZoom, xZoom, yZoom, 'LineWidth', 2);
title(axZoom, 'Zoomed In');
xlabel(axZoom, 'X-axis');
ylabel(axZoom, 'Y-axis');
grid(axZoom, 'on');

% 设置放大区域的 x 和 y 轴范围
xlim(axZoom, zoomRegionX);
ylim(axZoom, zoomRegionY);

% 在主图上标注放大的区域
rectangle('Position', [zoomRegionX(1), min(ylim), diff(zoomRegionX), diff(zoomRegionY)], 'EdgeColor', 'r', 'LineWidth', 1.5, 'LineStyle', '--');

通过这样的操作，我们成功地在MATLAB中绘制了一个图形，并在博客中展示了如何放大特定的区域。希望这个示例对你有帮助！
