本文详细介绍RHCS集群环境的搭建过程，包括主机配置、软件安装、服务设置、fence设备配置及故障转移机制。通过图形界面Luci管理高可用应用，确保集群稳定运行。

实验环境主机配置及功能：（rhel6.5）

server1	172.25.1.1	ricci（集群节点）和luci（集群管理界面），nginx
server2	172.25.1.2	apache
server3	172.25.1.3	apache
server4	172.25.1.4	ricci（集群节点），nginx
function1	172.25.1.250	fence设备

安装luci和ricci

(需要配置扩展yum源)

luci的作用：

通过图形界面来管理高可用的应用

ricci的作用：

ricci是安装在每个后端的每个节点上的，luci管理集群上的各个节点就是通过和节点上的ricci进行通信，ricci监听在11111上

#server1
yum install luci ricci -y

#server4
yum install ricci -y

安装完成启动服务,关闭防火墙（iptables -F）

在server1和server4设置开机自启
 chkconfig ricci on                           ###一定要设置开机自启
 chkconfig luci on

server1和server4:
/etc/init.d/ricci start

server1:
/etc/init.d/luci start

注意要为ricci用户添加密码（两台都要做）,等会创建集群的时候需要对应起来

passwd ricci

访问测试

在物理机中添加解析访问https://server1:8084

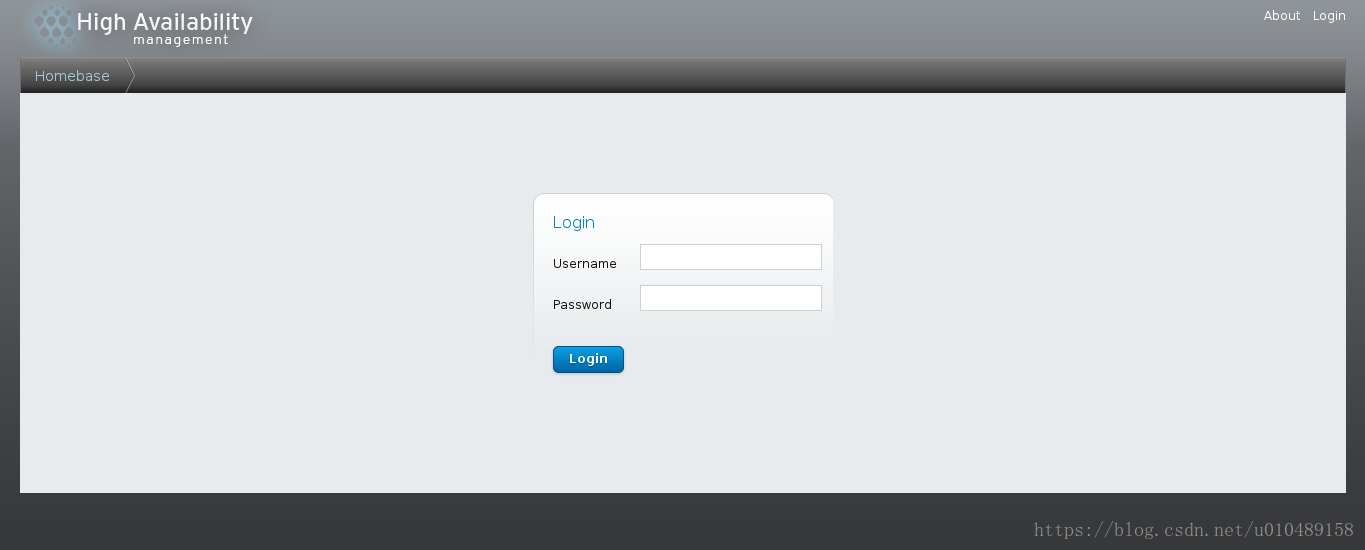

因为是https访问，所以需要添加信任网络，访问到的结果如下：

登录用户为root用户（server1所在主机，此例中为172.25.1.1）

创建一个集群

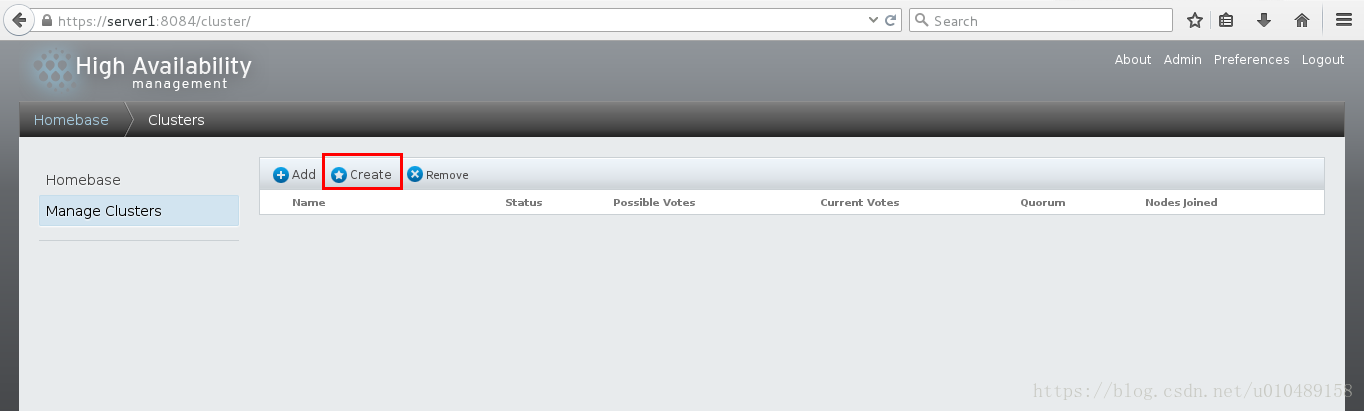

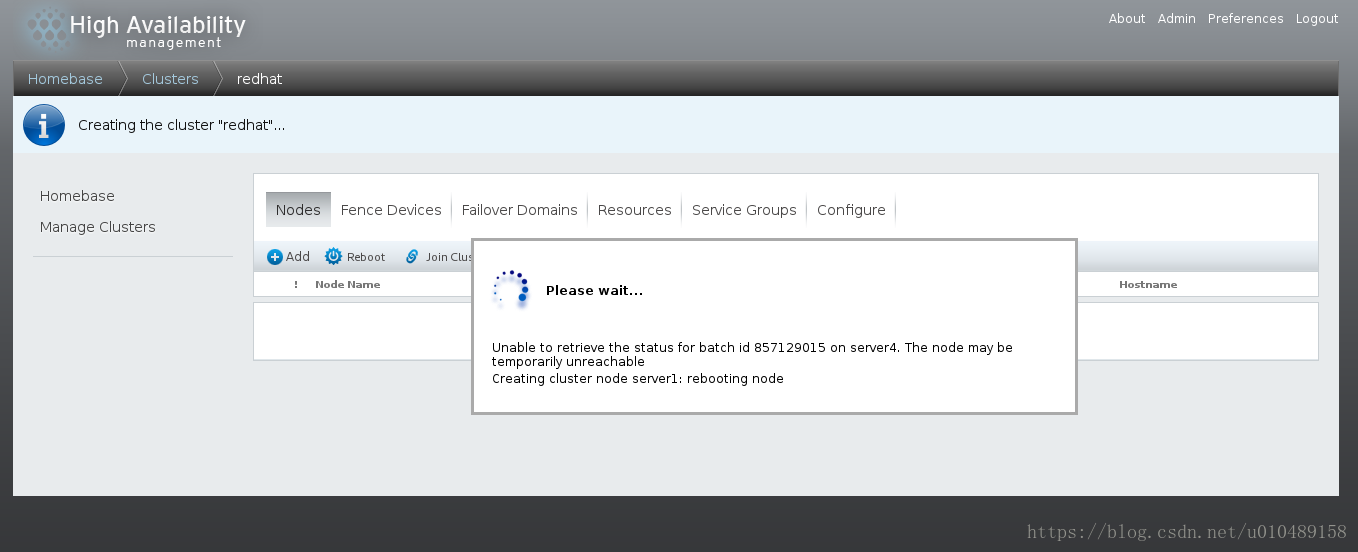

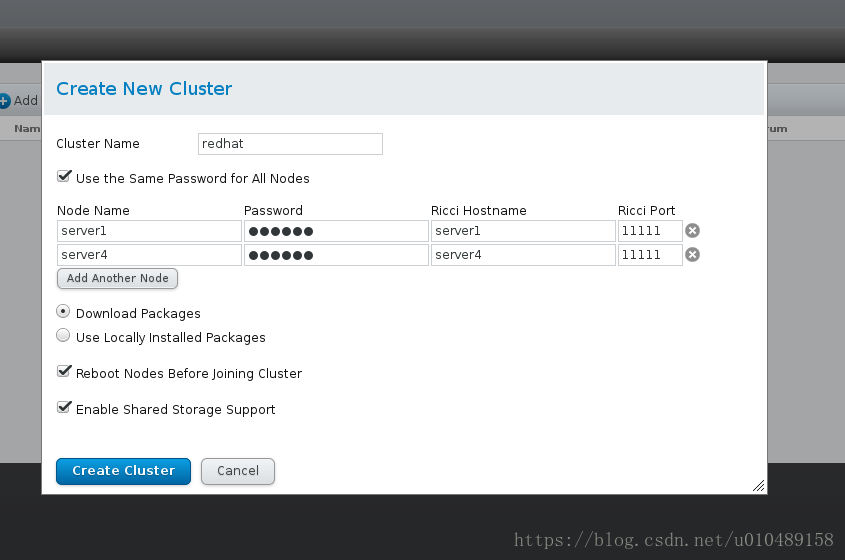

点击集群管理（Manager Clusters），然后点击create出现以下页面，根据实际情况填写信息即可（注意Ricci Hostname是做过解析的）add（添加一个已有的集群） create（创建一个新的集群） remove（移除已有集群）

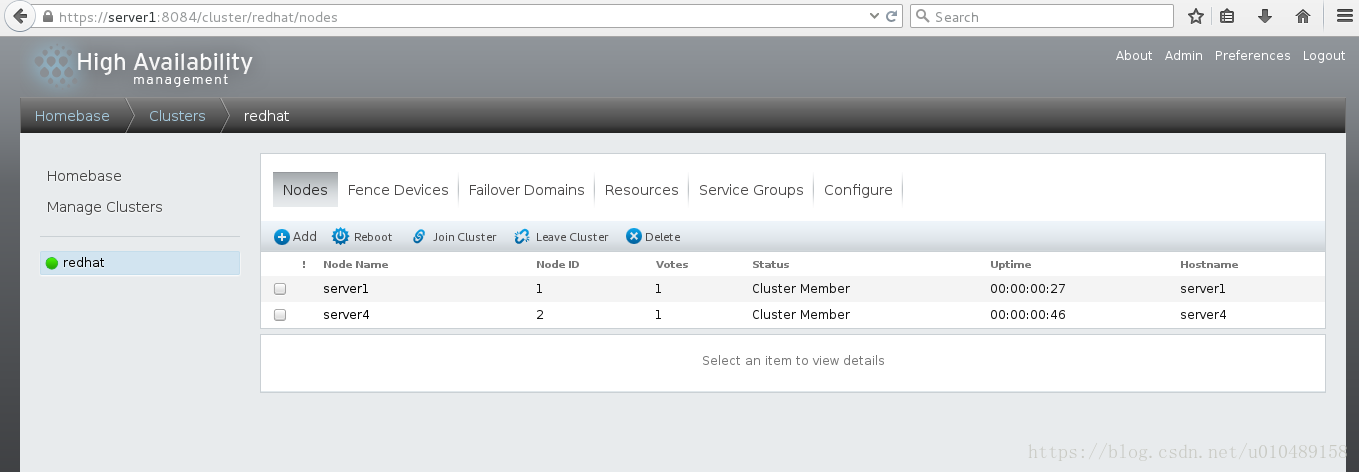

集群添加成功，这个时候在server1和server4中的/etc/cluster/cluster.conf文件中就会有一些配置写入

如果已经创建了集群，如果要删掉集群，需要手动清除/etc/cluster/cluster.conf配置文件，否则下次将节点加入集群的时候会提示错误

注意:如果集群创建好了之后如果某些节点运行不正常,有可能的原因：

防火墙，相关服务是否启动,解析是否正确

添加服务

节点添加完以后添加服务

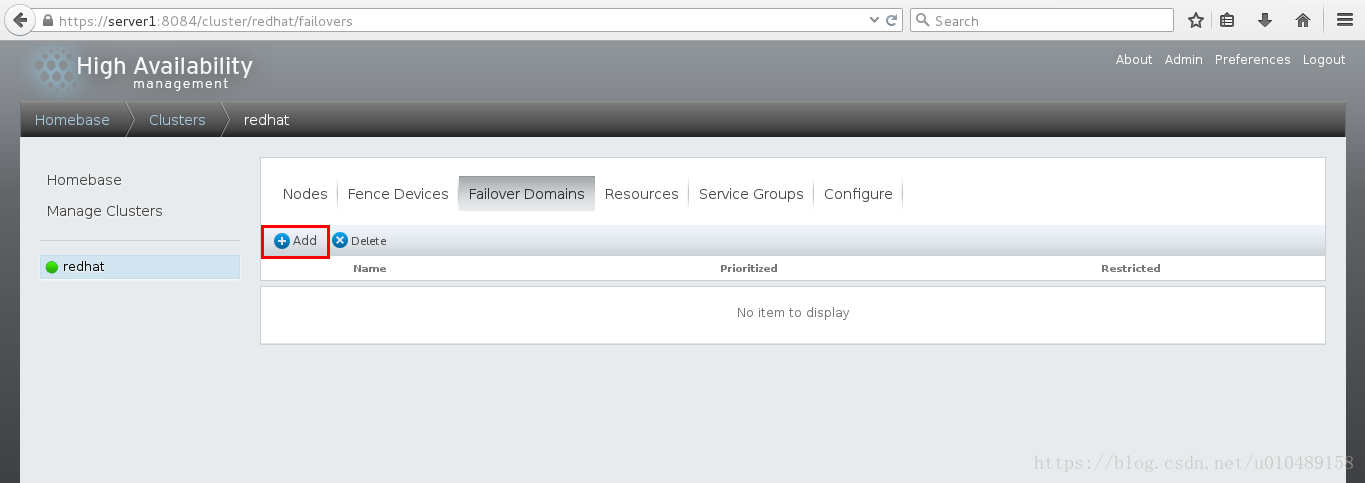

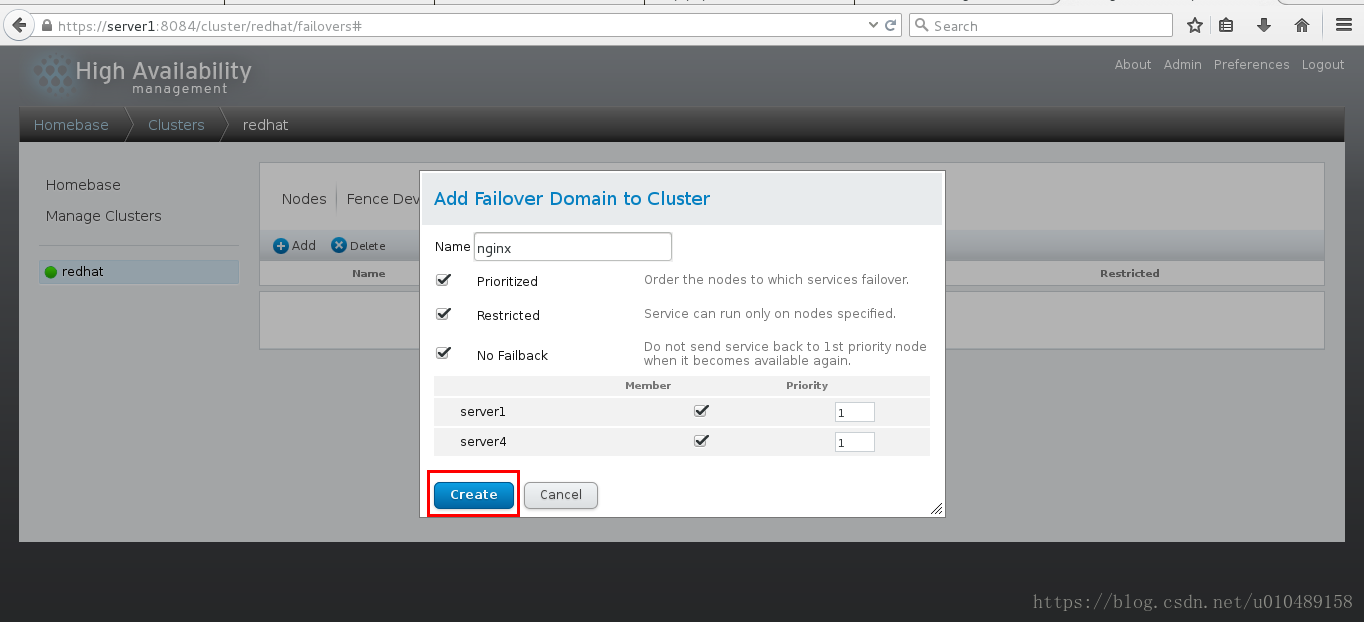

Failover Domains设置：

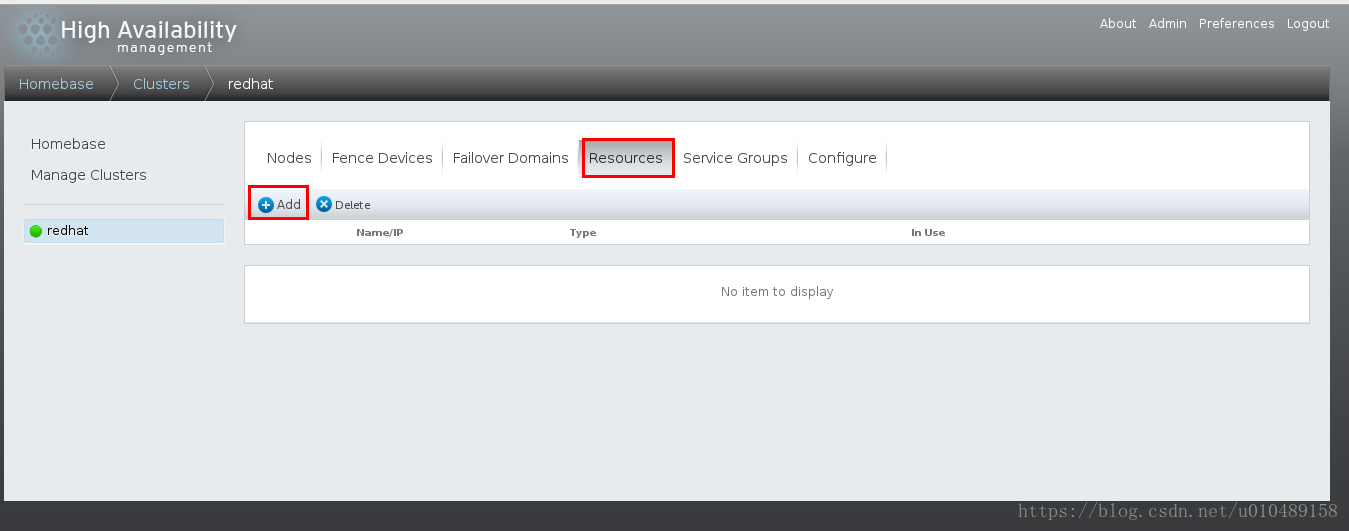

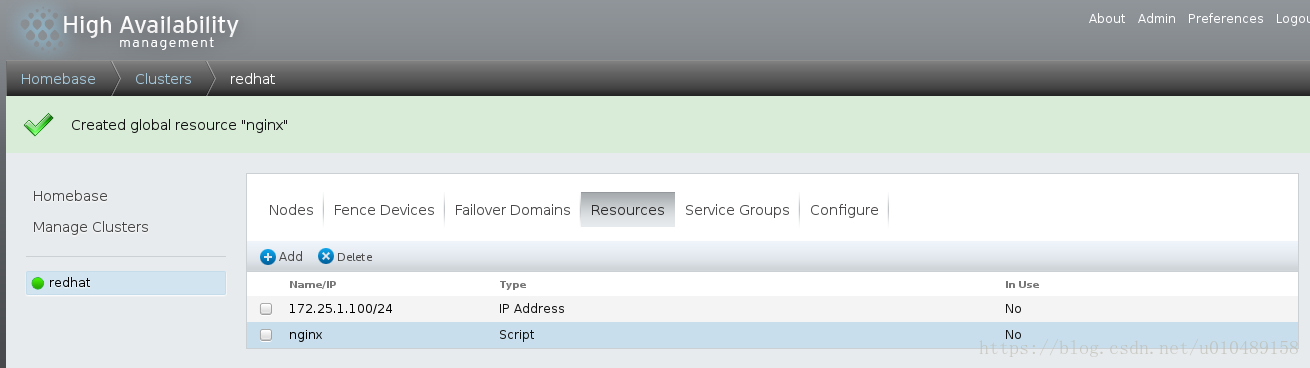

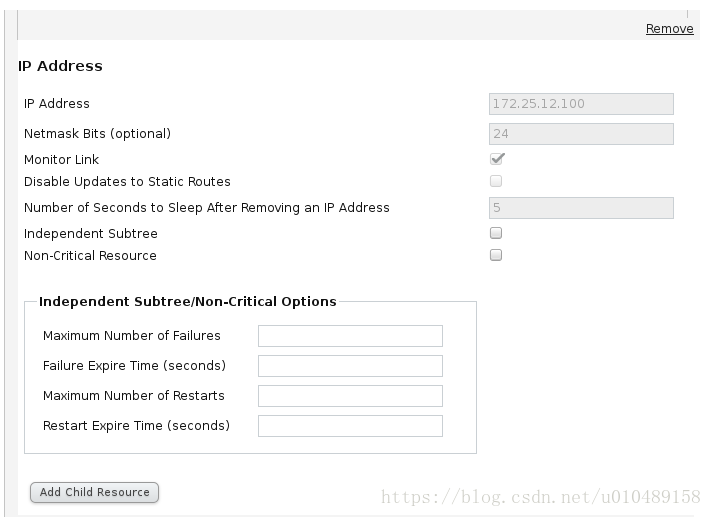

Resource设置：

IP address为VIP

nginx的启动脚本设置

（因为nginx服务在/etc/init.d/下没有执行脚本，需要自己编写）

将下面的脚本放下/etc/init.d/下命名为niginx

#!/bin/sh
#
# nginx - this script starts and stops the nginx daemon
#
# chkconfig:   - 85 15
# description:  Nginx is an HTTP(S) server, HTTP(S) reverse \
#               proxy and IMAP/POP3 proxy server
# processname: nginx
# config:      /usr/local/nginx/conf/nginx.conf
# pidfile:     /usr/local/nginx/logs/nginx.pid

# Source function library.
. /etc/rc.d/init.d/functions

# Source networking configuration.
. /etc/sysconfig/network

# Check that networking is up.
[ "$NETWORKING" = "no" ] && exit 0

nginx="/usr/local/nginx/sbin/nginx"
prog=$(basename $nginx)

lockfile="/var/lock/subsys/nginx"
pidfile="/usr/local/nginx/logs/${prog}.pid"

NGINX_CONF_FILE="/usr/local/nginx/conf/nginx.conf"


start() {
    [ -x $nginx ] || exit 5
    [ -f $NGINX_CONF_FILE ] || exit 6
    echo -n $"Starting $prog: "
    daemon $nginx -c $NGINX_CONF_FILE
    retval=$?
    echo
    [ $retval -eq 0 ] && touch $lockfile
    return $retval
}

stop() {
    echo -n $"Stopping $prog: "
    killproc -p $pidfile $prog
    retval=$?
    echo
    [ $retval -eq 0 ] && rm -f $lockfile
    return $retval
}

restart() {
    configtest_q || return 6
    stop
    start
}

reload() {
    configtest_q || return 6
    echo -n $"Reloading $prog: "
    killproc -p $pidfile $prog -HUP
    echo
}

configtest() {
    $nginx -t -c $NGINX_CONF_FILE
}

configtest_q() {
    $nginx -t -q -c $NGINX_CONF_FILE
}

rh_status() {
    status $prog
}

rh_status_q() {
    rh_status >/dev/null 2>&1
}

# Upgrade the binary with no downtime.
upgrade() {
    local oldbin_pidfile="${pidfile}.oldbin"

    configtest_q || return 6
    echo -n $"Upgrading $prog: "
    killproc -p $pidfile $prog -USR2
    retval=$?
    sleep 1
    if [[ -f ${oldbin_pidfile} && -f ${pidfile} ]];  then
        killproc -p $oldbin_pidfile $prog -QUIT
        success $"$prog online upgrade"
        echo
        return 0
    else
        failure $"$prog online upgrade"
        echo
        return 1
    fi
}

# Tell nginx to reopen logs
reopen_logs() {
    configtest_q || return 6
    echo -n $"Reopening $prog logs: "
    killproc -p $pidfile $prog -USR1
    retval=$?
    echo
    return $retval
}

case "$1" in
    start)
        rh_status_q && exit 0
        $1
        ;;
    stop)
        rh_status_q || exit 0
        $1
        ;;
    restart|configtest|reopen_logs)
        $1
        ;;
    force-reload|upgrade)
        rh_status_q || exit 7
        upgrade
        ;;
    reload)
        rh_status_q || exit 7
        $1
        ;;
    status|status_q)
        rh_$1
        ;;
    condrestart|try-restart)
        rh_status_q || exit 7
        restart
	    ;;
    *)
        echo $"Usage: $0 {start|stop|reload|configtest|status|force-reload|upgrade|restart|reopen_logs}"
        exit 2
esac

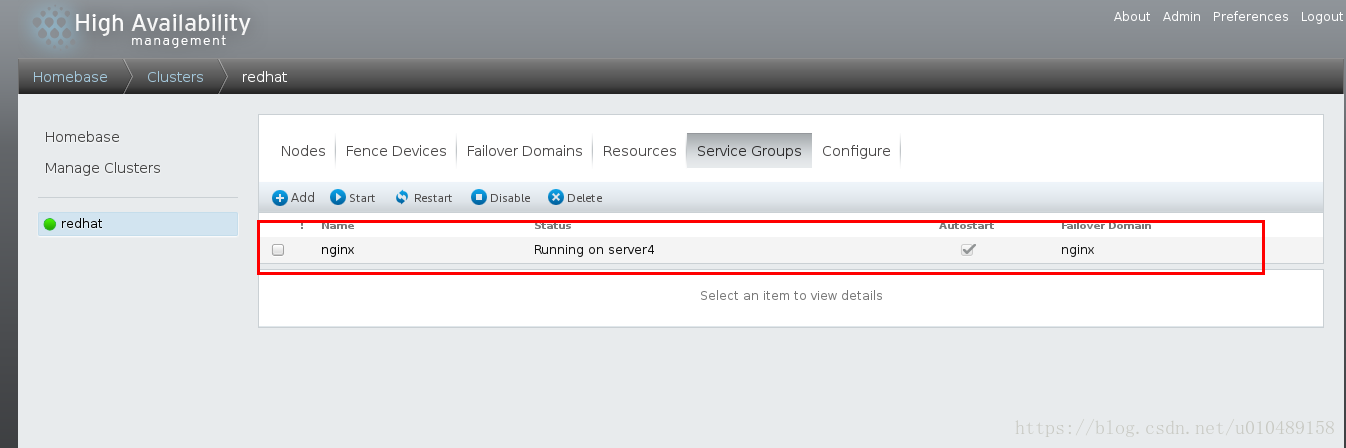

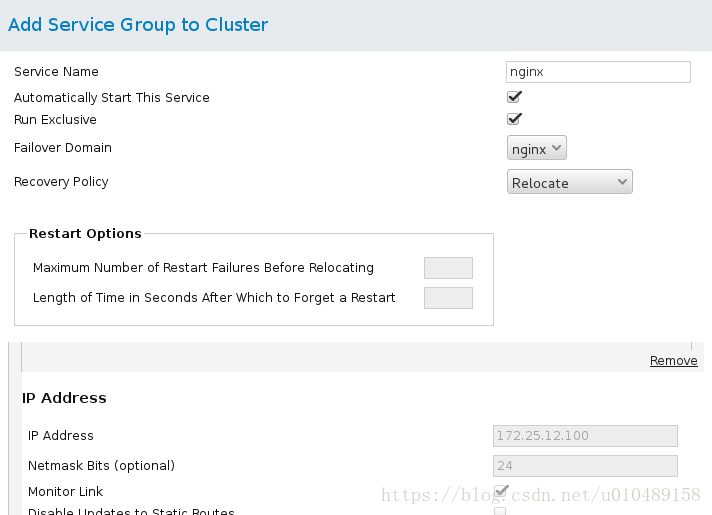

Service Group设置：

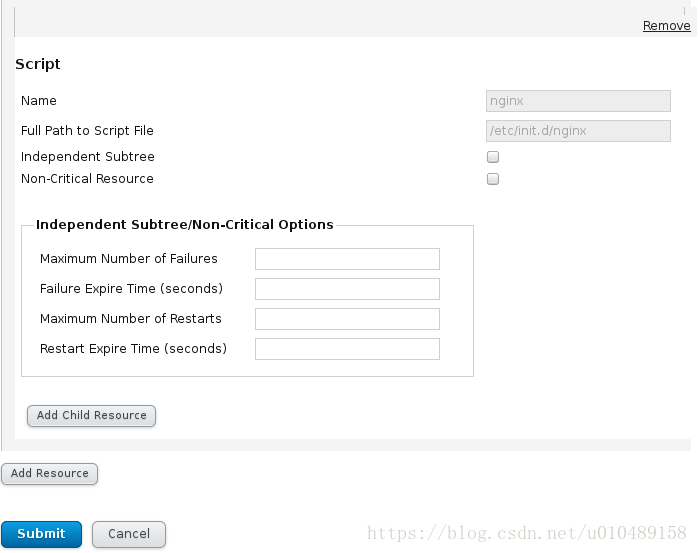

下面选择resources里面的配置

注意：添加的时候不要选成 Add Child Resource

submit以后完成

[root@server1 init.d]# cman_tool status
Version: 6.2.0
Config Version: 5
Cluster Name: westos
Cluster Id: 25782
Cluster Member: Yes
Cluster Generation: 28
Membership state: Cluster-Member
Nodes: 2
Expected votes: 1
Total votes: 2
Node votes: 1
Quorum: 1
Active subsystems: 9
Flags: 2node
Ports Bound: 0 11 177
Node name: server1
Node ID: 1
Multicast addresses: 239.192.100.27
Node addresses: 172.25.12.1

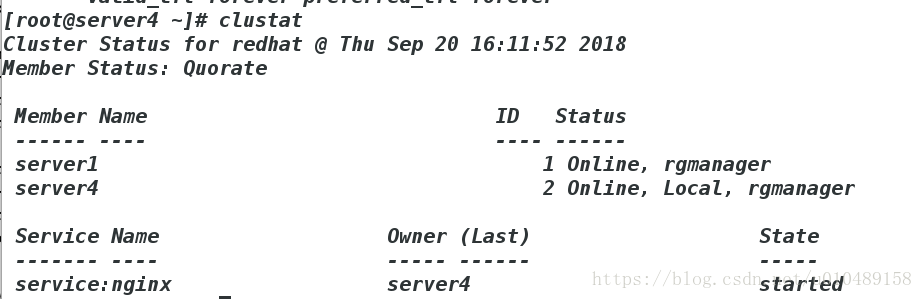

关闭server4的nginx服务，集群服务将会把服务转移到server1上面

配置fence

如果其中一台机器在运行中突然主机异常或宕机的时候，但是服务还在上面，这台服务认为自己还没有完全死亡，依旧是主节点，但别的主机认为它已经没有了心跳，这样便会发生冲突，两台机器对资源进行争夺，发生脑裂，fence会将那个异常或者宕机的机器进行隔离，断电重启，启动以后将它会重新加入到集群当中，如果没有fence那么如果出现主节点出现异常或者宕机的时候就会出现异常

通过栅设备可以从集群共享存储中断开一个节点，切断I/O以保证数据的完整性。当CMAN确定一个节点失败后，它在集群结构中通告这个失败的节点，fenced进程将失败的节点隔离，以保证失败节点不破坏共享数据。它可以避免因出现不可预知的情况而造成的“脑裂”（split-brain）现象。“脑裂”是指当两个节点之间的心跳线中断时，两台主机都无法获取对方的信息，此时两台主机都认为自己是主节点，于是对集群资源（共享存储，公共IP地址）进行争用，抢夺。
Fence的工作原理是：当意外原因导致主机异常或宕机时，备用机会首先调用fence设备，然后通过fence设备将异常的主机重启或从网络上隔离，释放异常主机占据的资源，当隔离操作成功后，返回信息给备用机，备用机在接到信息后，开始接管主机的服务和资源。
RHCS的Fence设备可以分为两种：内部Fence和外部Fence。内部fence有IBM RSAII卡，HP的ILO卡，以及IPMI设备等；外部FENCE设备有UPS，SAN switch ，Network switch等。

当节点A上的栅过程发现C节点失效时，它通过栅代理通知光纤通道交换机将C节点隔离，从而释放占用的共享存储。
当A上的栅过程发现C节点失效时，它通过栅代理直接对服务器做电源power on/off，而不是去执行操作系统的开关机指令。

fence安装与配置

(实验中fence安装在function1中)

安装

[root@foundation1 ~]# yum install fence-virtd.x86_64 fence-virtd-libvirt.x86_64 fence-virtd-multicast.x86_64 -y

生成随机数

mkdir /etc/cluster
dd if=/dev/urandom of=/etc/cluster/fence_xvm.key bs=128 count=1             ###生成随机数key

编辑fence的配置文件

[root@foundation1 Desktop]# fence_virtd -c
Module search path [/usr/lib64/fence-virt]:

Available backends:
    libvirt 0.1
Available listeners:
    multicast 1.2

Listener modules are responsible for accepting requests
from fencing clients.

Listener module [multicast]:                  ###模式

The multicast listener module is designed for use environments
where the guests and hosts may communicate over a network using
multicast.

The multicast address is the address that a client will use to
send fencing requests to fence_virtd.

Multicast IP Address [225.0.0.12]:             ###广播地址
Using ipv4 as family.

Multicast IP Port [1229]:             ###端口，可以自行指定

Setting a preferred interface causes fence_virtd to listen only
on that interface.  Normally, it listens on all interfaces.
In environments where the virtual machines are using the host
machine as a gateway, this *must* be set (typically to virbr0).
Set to 'none' for no interface.

Interface [br0]: br0            ###此处根据自己的网卡名进行设置

The key file is the shared key information which is used to
authenticate fencing requests.  The contents of this file must
be distributed to each physical host and virtual machine within
a cluster.

Key File [/etc/cluster/fence_xvm.key]:

Backend modules are responsible for routing requests to
the appropriate hypervisor or management layer.

Backend module [libvirt]:

Configuration complete.

=== Begin Configuration ===
fence_virtd {
	listener = "multicast";
	backend = "libvirt";
	module_path = "/usr/lib64/fence-virt";
}

listeners {
	multicast {
		key_file = "/etc/cluster/fence_xvm.key";
		address = "225.0.0.12";
		interface = "br0";
		family = "ipv4";
		port = "1229";
	}

}

backends {
	libvirt {
		uri = "qemu:///system";
	}

}

=== End Configuration ===
Replace /etc/fence_virt.conf with the above [y/N]? y    #替换原有文件
systemctl restart fence_virtd.service                           ###重启fence服务，其配置文件在/etc/fence_virt.conf

将生成的key发送到server1和server4中

 scp /etc/cluster/fence_xvm.key root@172.25.1.1:/etc/cluster/
 scp /etc/cluster/fence_xvm.key root@172.25.1.4:/etc/cluster/

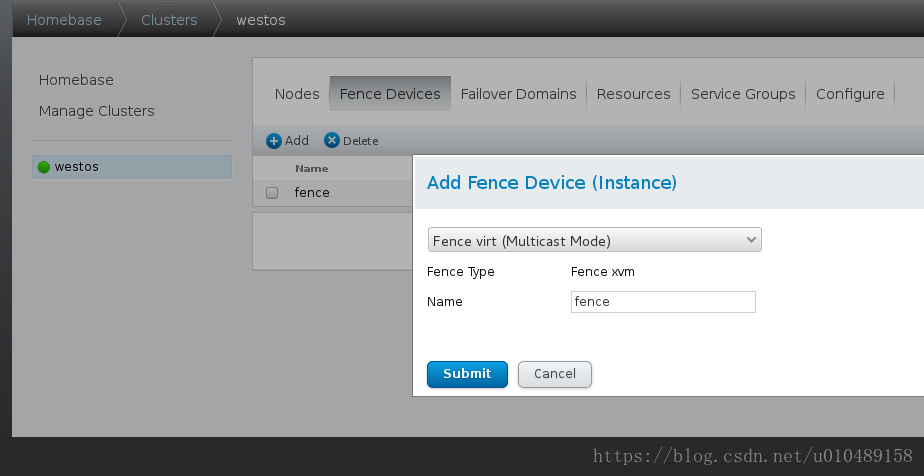

添加fence模式

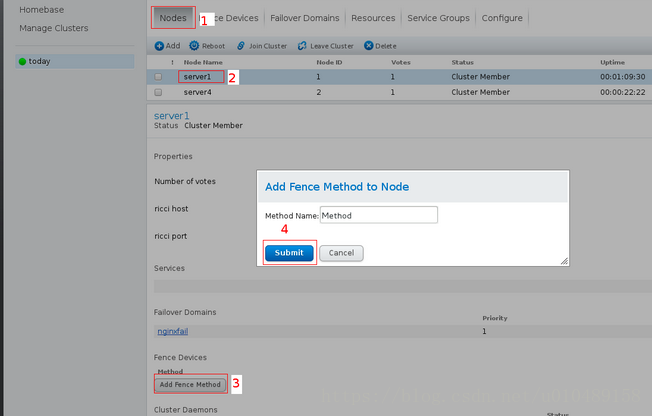

把server1和server4添加进去

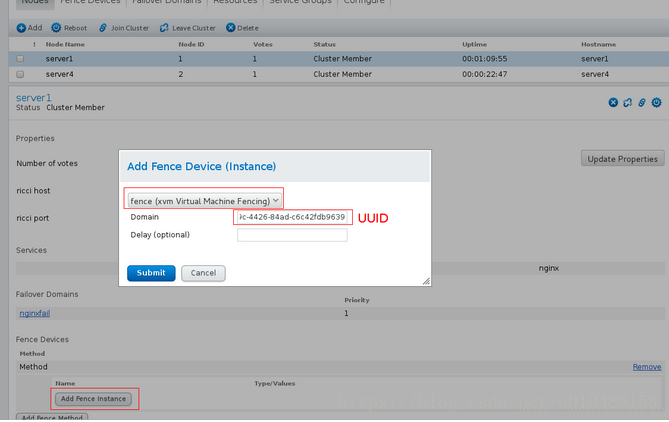

和两台指定虚拟机分别绑定

UUID的查看方法

注意：server1和server4都需要绑定

测试

当server1或者server4出现异常的时候

[root@server1 init.d]# echo c >/proc/sysrq-trigger    #模拟内核崩溃
/etc/init.d/network stop    #模拟网络中断

当出现异常的时候，这个主机会自动进行重启并且在启动以后自动加入到集群当中
