第2章 系统信息（System Information）

小区搜索过程之后，UE已经与小区取得下行同步，得到小区的PCI（Physical Cell ID）以及检测到系统帧的timing（即10ms timing）。接着，UE需要获取到小区的系统信息（System Information），这样才能知道该小区是如何配置的，以便接入该小区并在该小区内正确地工作。小区会不断地广播这些系统信息。

系统信息是小区级别的信息，即对接入该小区的所有UE生效。系统信息可分为MasterInformationBlock（MIB）和多个SystemInformationBlock（SIB），每个系统信息包含了与某个功能相关的一系列参数集合。系统信息类型包括：

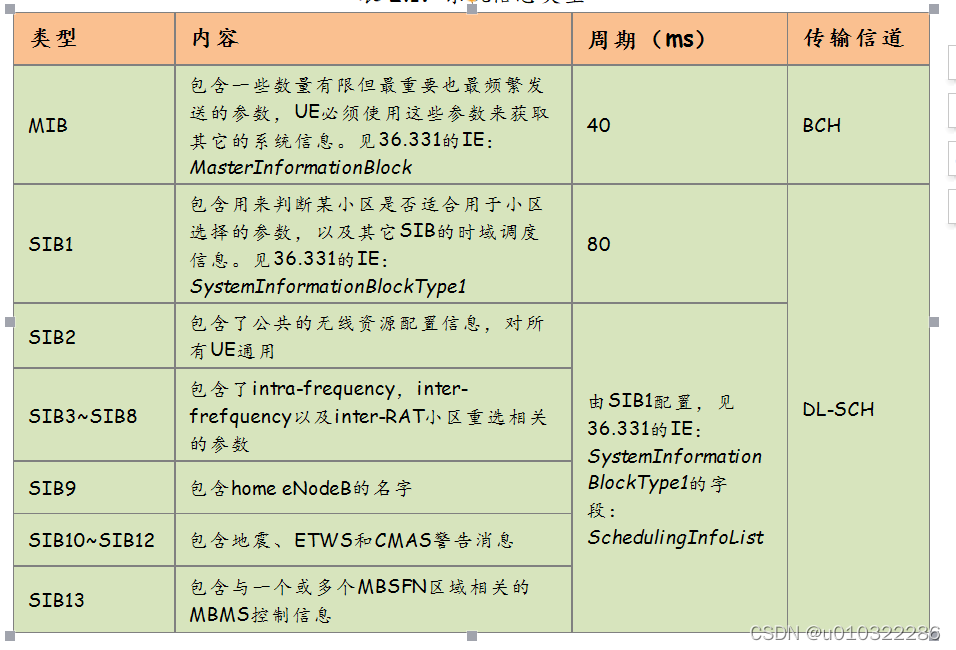

表2.1：系统信息类型



并不是所有的SIB都必须存在。例如对于运营商部署的基站而言，就不需要SIB9；如果某小区不提供MBMS，就不需要SIB13。

      有3种类型的RRC消息用于传输系统信息：MIB消息、SIB1消息、一个或多个SI消息。

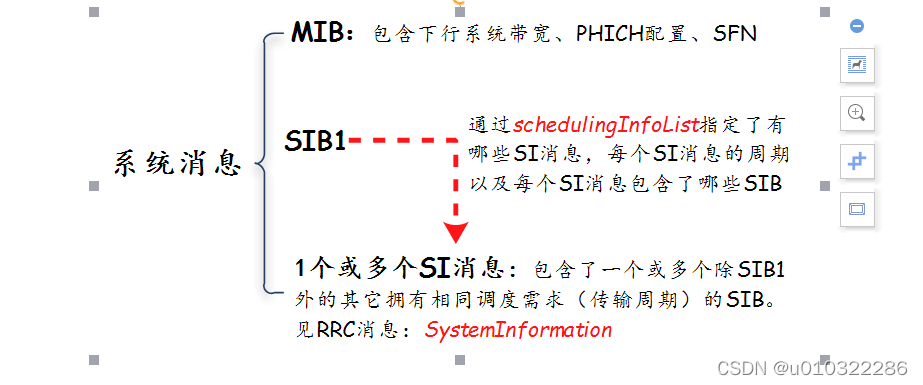

图2.1：3类用于发送系统信息的RRC消息

小区是通过逻辑信道BCCH向该小区内的所有UE发送系统信息的。

      从图2.2、图2.3、图2.4可以看出，逻辑信道BCCH会映射到传输信道BCH和DL-SCH。其中，BCH只用于传输MIB信息，并映射到物理信道PBCH；DL-SCH用于传输各种SIB信息，并映射到物理信道PDSCH。

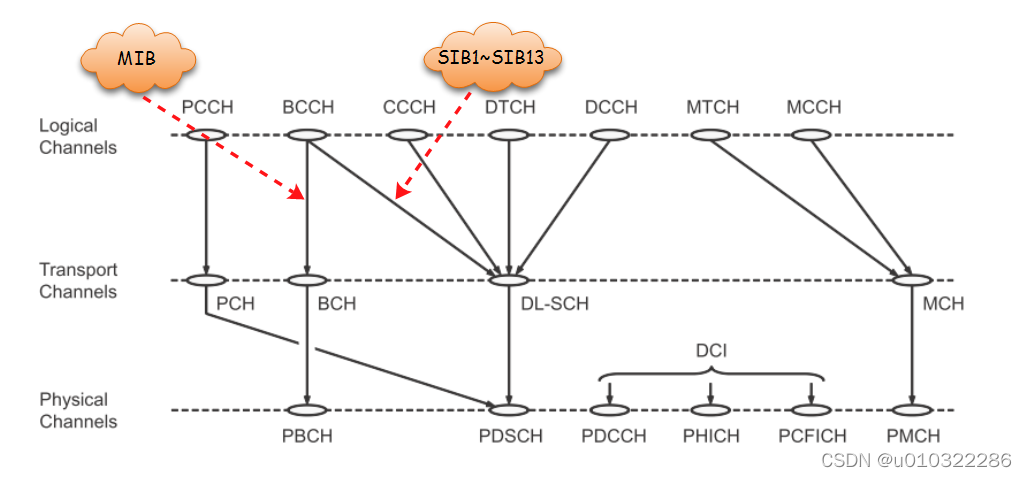

                                                 图2.2：下行信道匹配

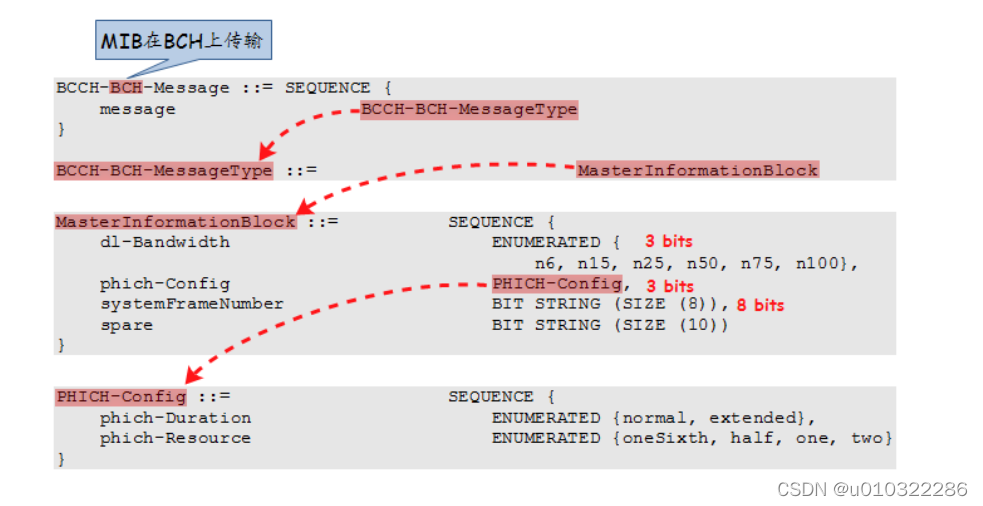

                         图2.3：从RRC信令中可以看出：MIB在BCH上传输

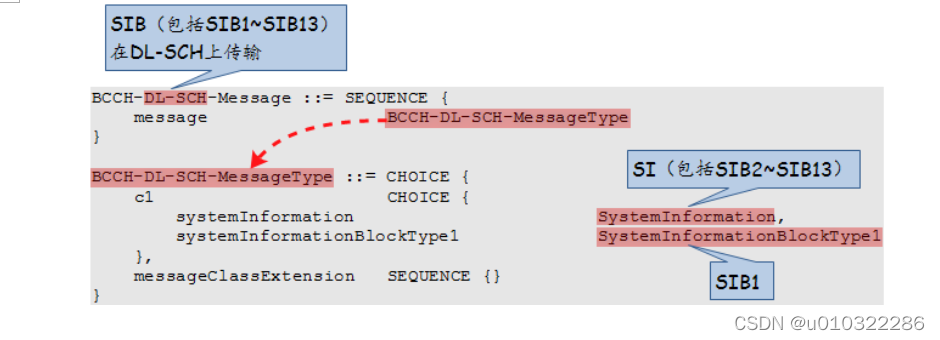

图2.4：从RRC信令中可以看出：SIB在DL-SCH上传输

2.1 MIB

      对于MIB而言，除了RRC消息（MasterInformationBlock）里所带的信息外，它还有额外一些信息要告诉UE。本节所要介绍的，就是小区会通过MIB告诉UE哪些信息，以及UE是如何检测到这些信息的。

      UE通过检测PBCH，能得到以下信息：

      （1）通过接收到的MasterInformationBlock可以知道小区的下行系统带宽、PHICH配置（详见《LTE：PHICH（一）》）、系统帧号（System Frame Number，SFN。更确切地说，获取到的是SFN的高8位，最低2位需要在PBCH盲检时得到，这会在后面介绍）。

      （2）小区特定的天线端口（cell-specific antenna port）的数目：1或2或4。

      （3）用于L1/L2 control signal（包括PCFICH、PHICH、PDCCH）的传输分集模式（transmit-diversity scheme）：PBCH和L1/L2 control signal都只能使用单天线传输或传输分集，如果使用传输分集， PBCH和L1/L2 control signal会使用相同的多天线传输分集模式。

      从图2.2可以看出，MIB会在物理信道PBCH上传输。PBCH时域上位于每个系统帧的子帧0的第2个slot的前4个OFDM symbol上，并在频域上占据72个中心子载波（不含DC）。对应RE不能用于发送DL-SCH数据。如图2.5所示。
