FME实现将GIS数据带颜色填充转换为Autocad数据

一、解决思路

arcgis中将图层的颜色匹配好，保持为mxd文档

方法1，将图层保存为Lyr图层，在用FME进行转换；可能部分FME版本不支持；

方法2，将图层保存为图层包，在用FME进行转换；

二、实操演练

这里以方法2进行讲解

1、arcmap 数据配色

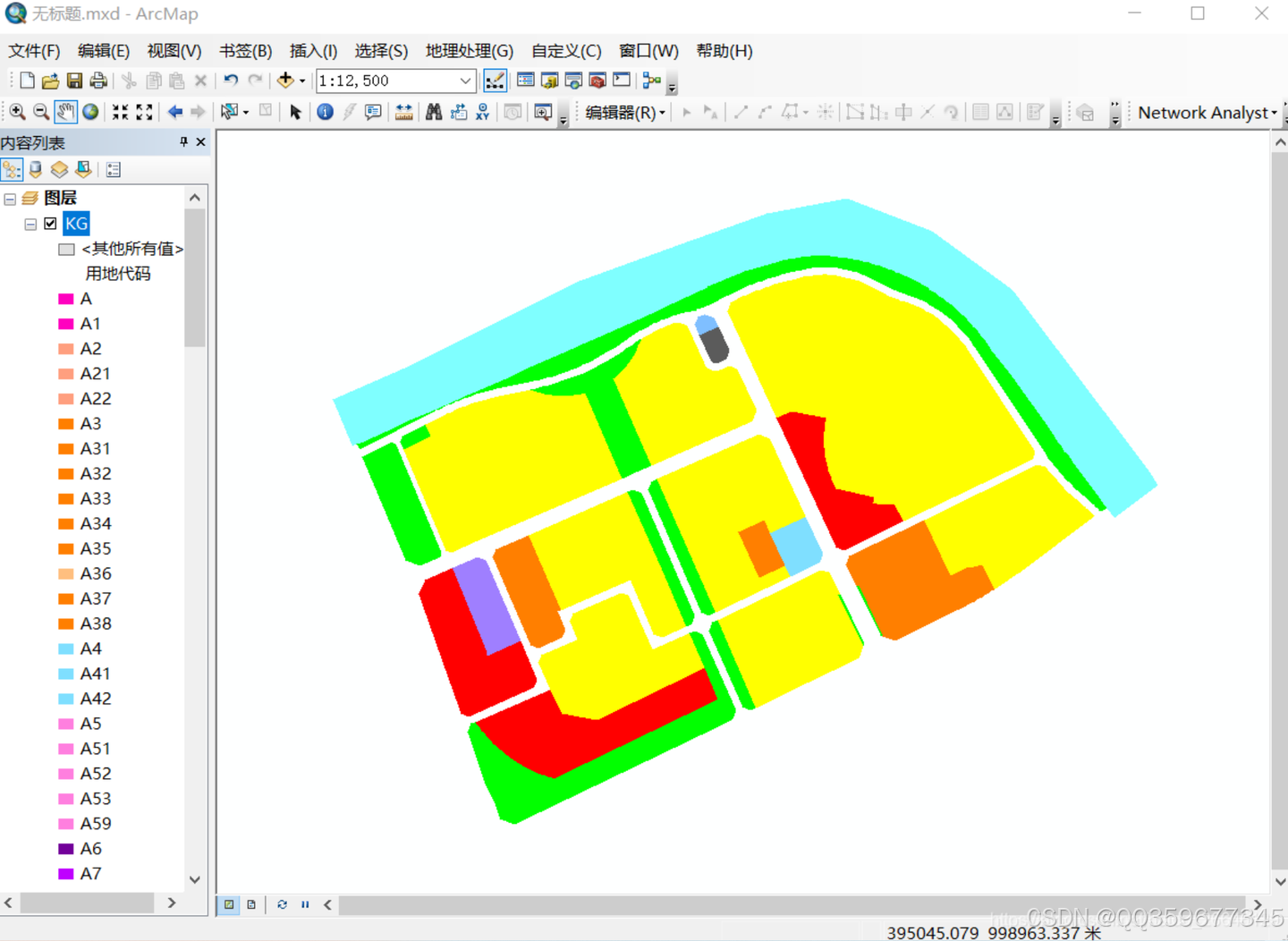

如图按照ZDYDDM字段对KG数据配色。

​

2、创建图层包

ArcGIS中，图层可与其数据一起另存为图层包 (.lpk)。图层包中包括图层属性和图层所引用的数据集。利用图层包，可保存和共享与图层相关的所有信息，如图层的符号化、标注、表属性和数据等。

为了能够顺利创建图层包，需要做一些准备工作，主要包括为数据及数据框增加空间参考（坐标系），为数据添加描述等。

• 数据添加空间参考：在ArcGIS Catalog（目录）中右键KG图层，点击属性，选择XY坐标系，根据数据实际情况选择对应的坐标系，如GCS_WGS_1984。
• 数据添加描述：右键KG，点击属性，选择常规，在描述框内随便填写一些内容。
• 数据框添加空间参考：在内容列表下的Layers（图层）右键，点击属性，选择坐标系，选择与数据KG一致的坐标系GCS_WGS_1984。

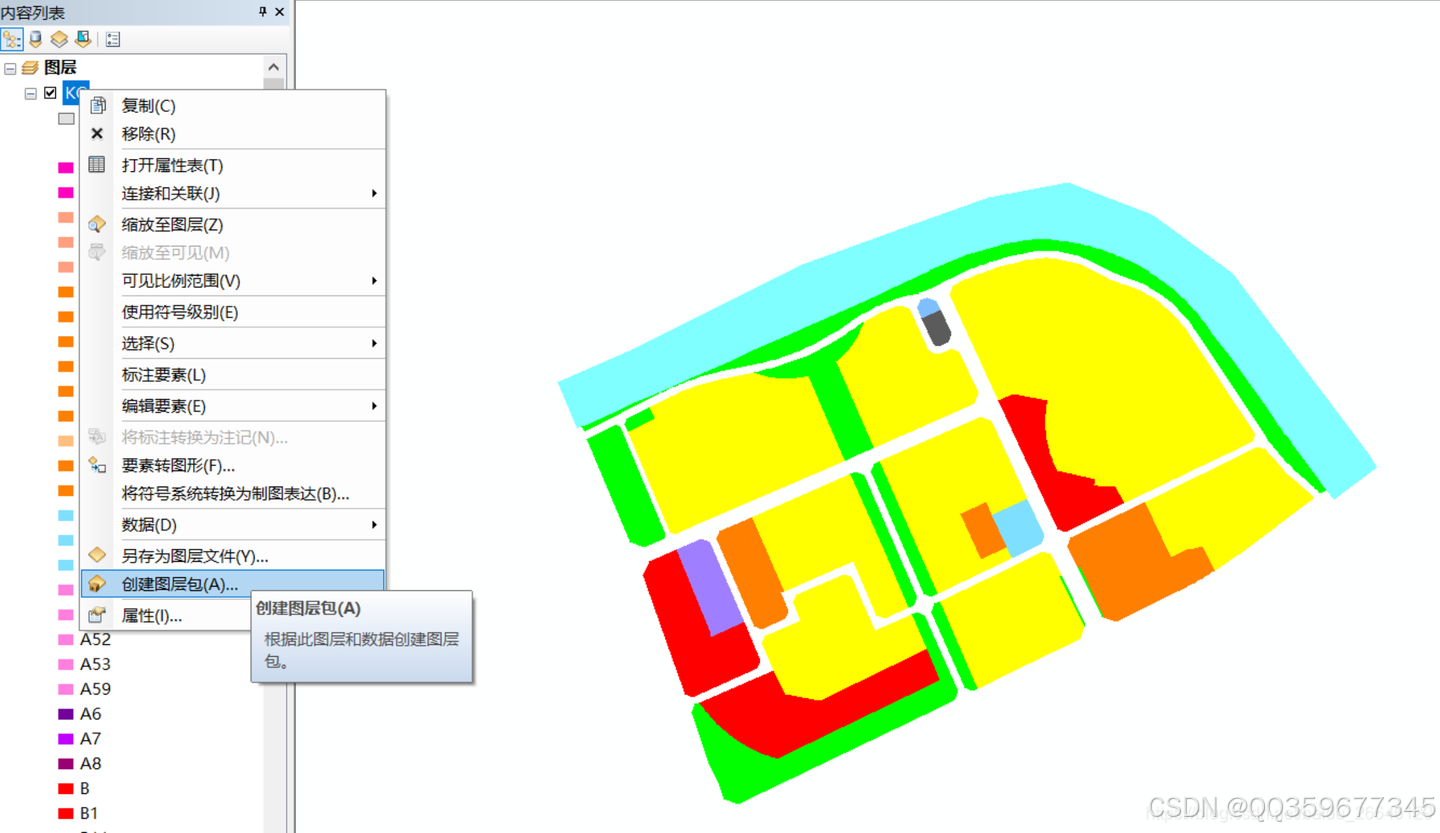

右键KG，点击创建图层包：

​

​

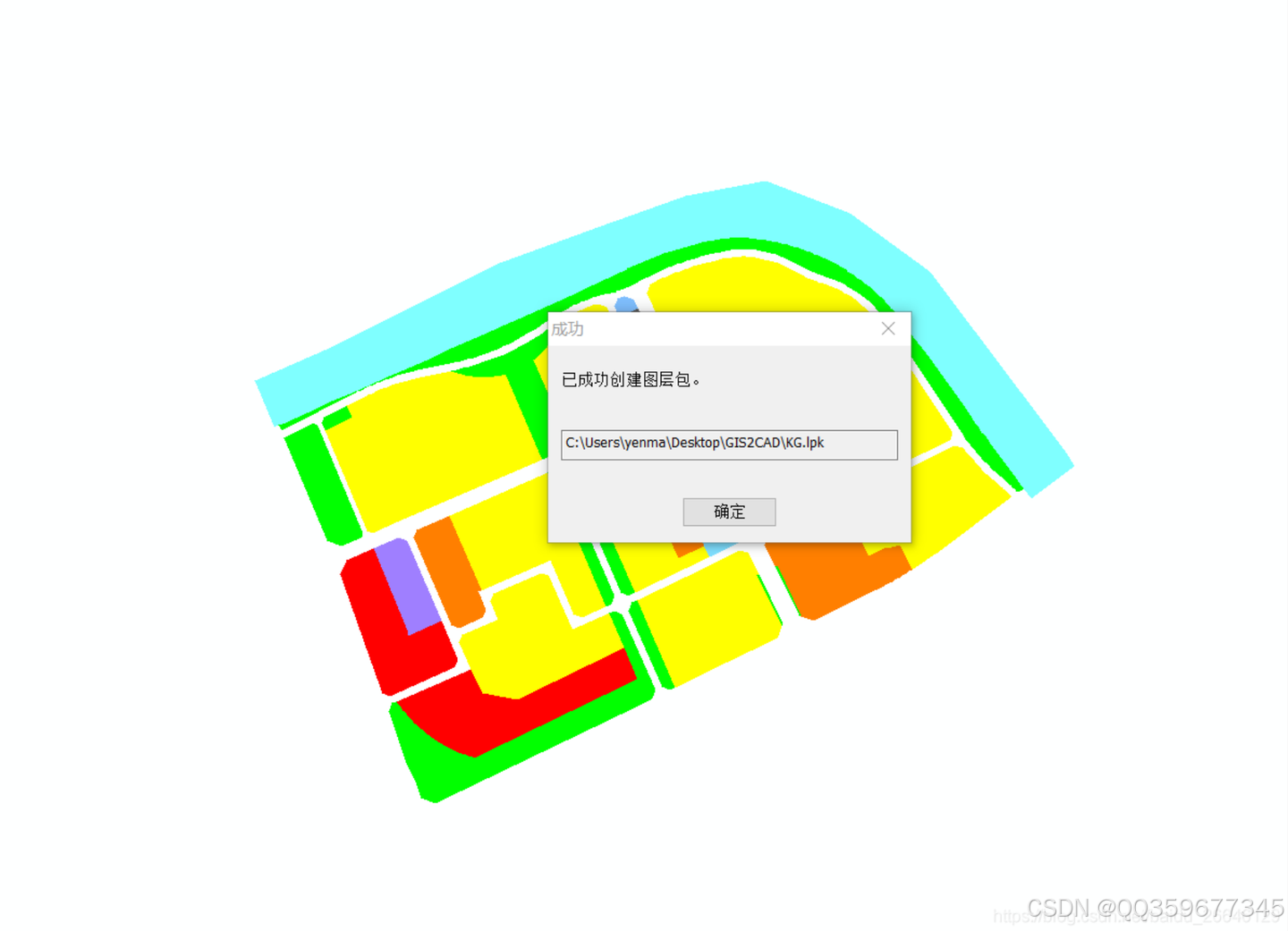

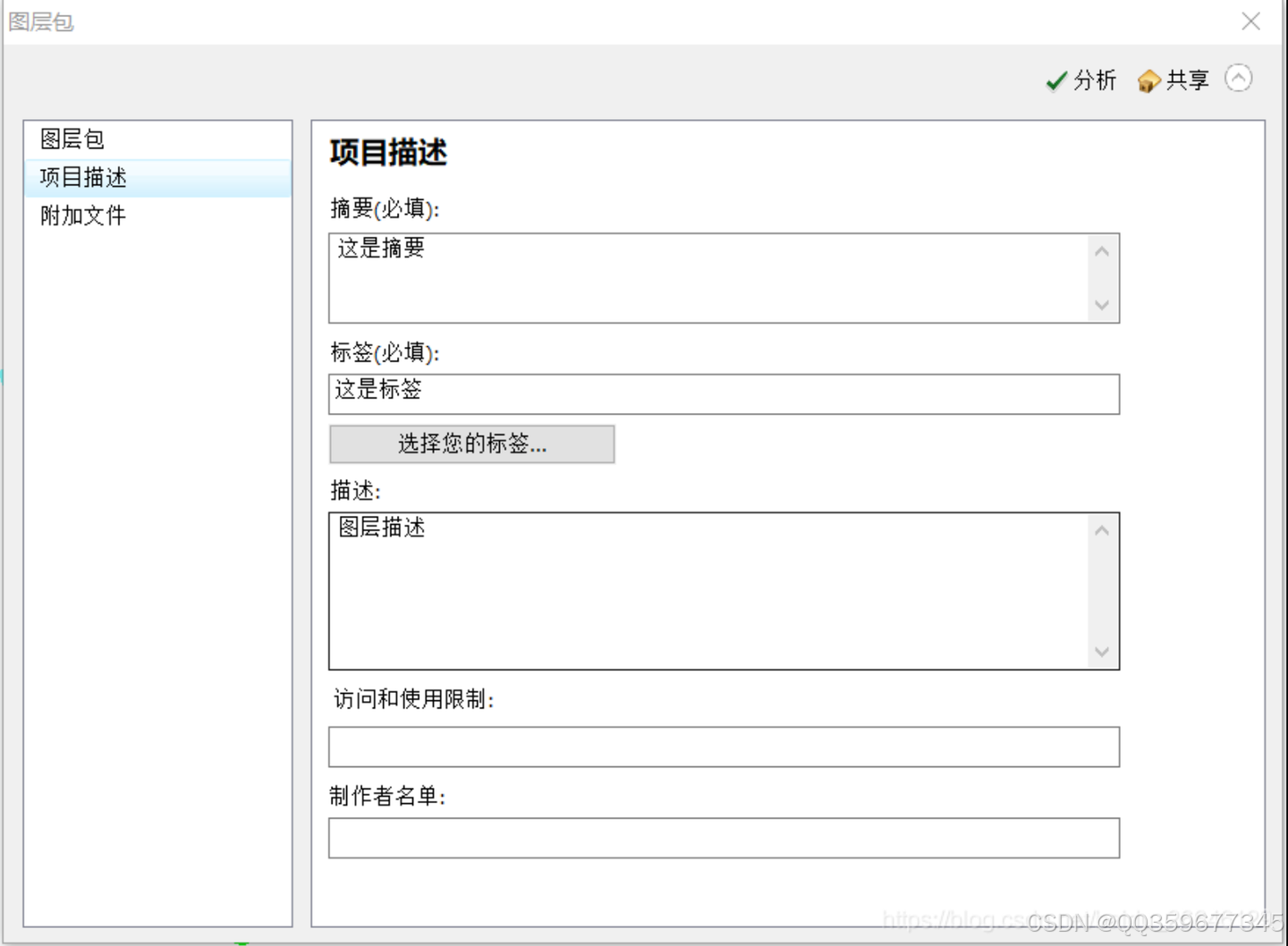

为项目描述中必要的字段填写一些简单内容，填写完毕后点击【分析】按钮，若出现错误提示，则按照提示修改错误项，直至没有错误出现，此时点击【分享】按钮生成图层包。

​

​

3、LPK转DWG

本步骤操作在FME中进行，使用FME中的一个转换器DWGStyler构建一个转换工具。改转换工具包含三部分，分别是读模块、DWGStyler转换器、写模块。

​

读模块：用于读取LPK数据。点击Add Reader按钮，打开对话框，在Format中选择Esri ArgGIS Layer，由于Reader默认无法显示LPK数据，Dataset中的LPK地址需要手动填写。

​

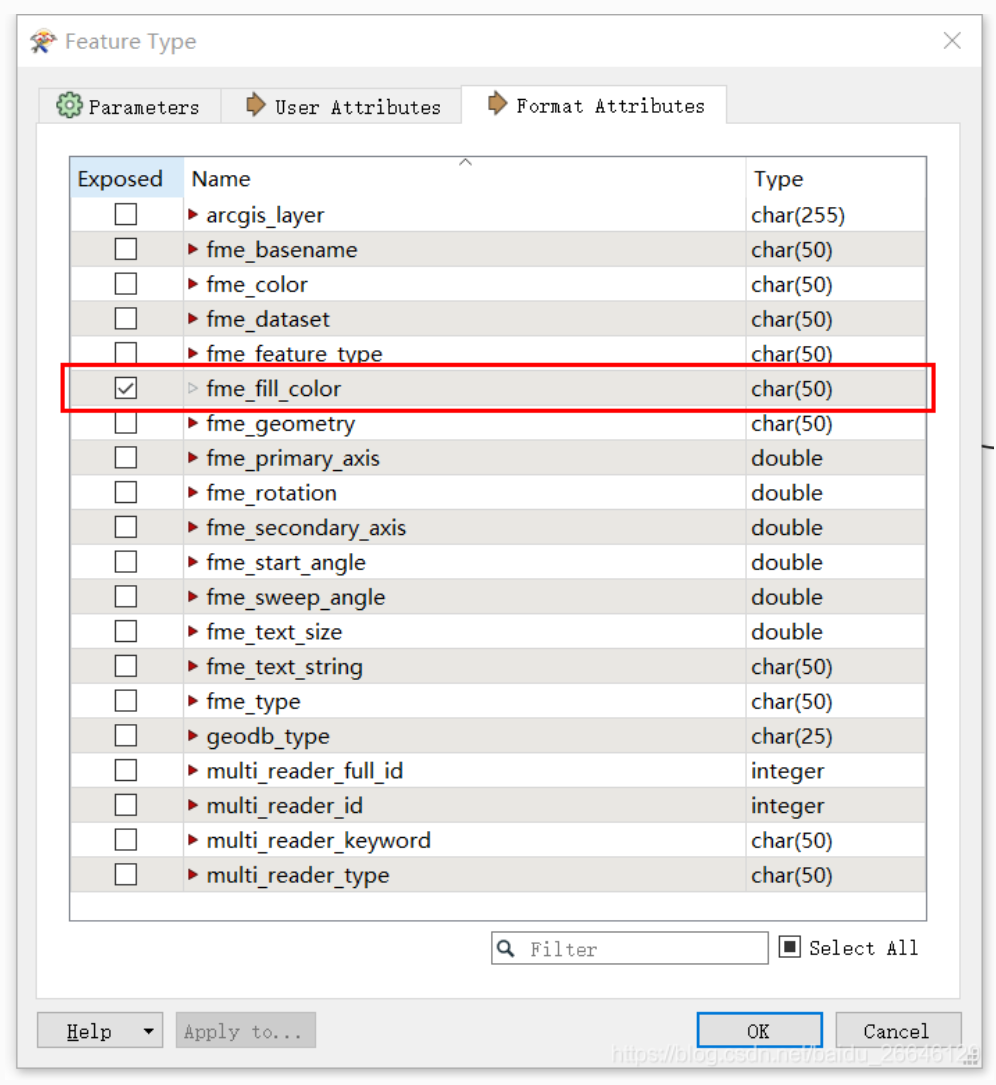

此外，需要勾选读模块的Format Attributes中的fme_fill_color，即将图层包中的颜色信息暴露出以便后续转换器读取。

​

DWGStyler转换器：用于GIS配色及CAD颜色之间映射。先将读模块与本转换器连接，然后双击DWGStyler，在其Color选择fme_fill_color，勾选Areas属性，更改Area Entity Type为Hatch With Fill Pattern。

​

写模块：用于输出DWG。点击Add Writer添加写模块，Format选择Autodesk AutoCAD DWG/DXF，为Dataset制定路径及文件名。将写模块与DWGStyler连接。

​

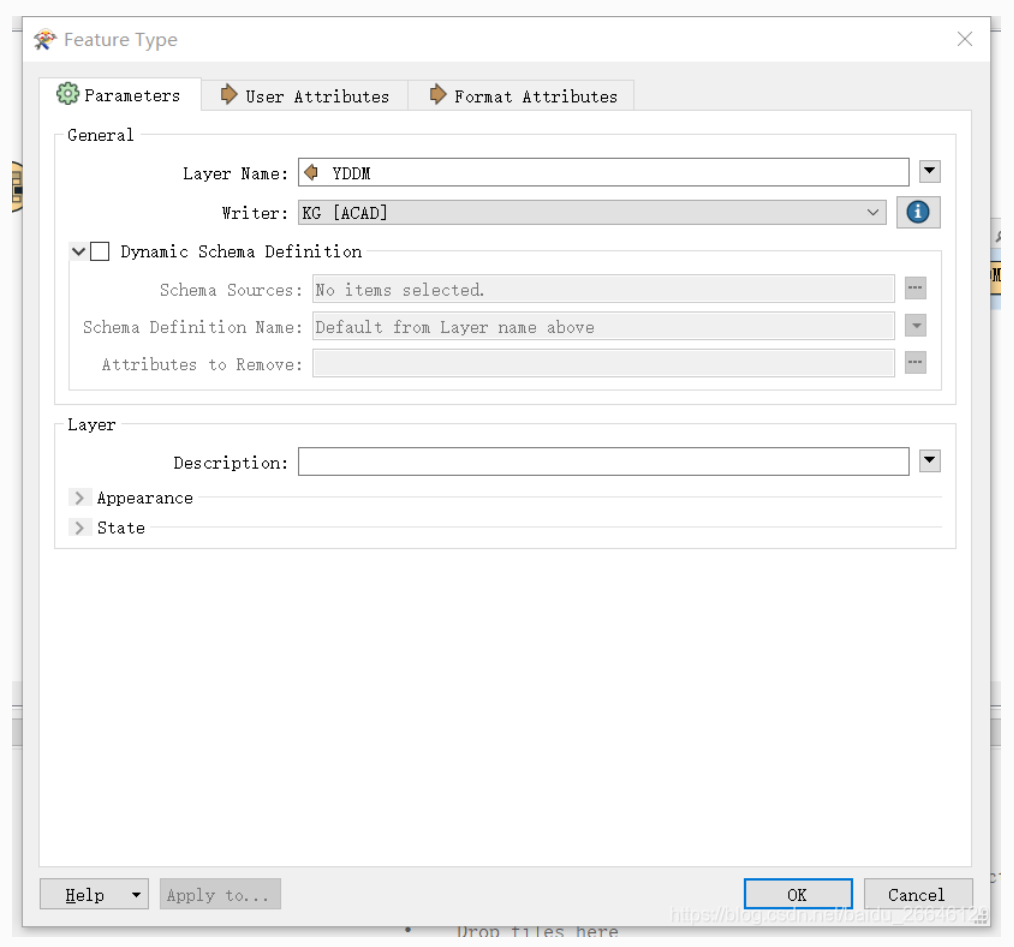

为了让结果CAD中各类用地可以分层，写模块的Layer Name应当设置为YDDM，这样不同YDDM的用地会分别保存在不同的图层中 。

​

上述步骤完成后，运行FME，即可生成与GIS带有相同颜色填充的DWG数据。
