OV4689 和IMX179的dts中节点的区别，以及dts节点的注释说明，基于rv1108平台

最新推荐文章于 2025-05-19 14:19:06 发布
最新推荐文章于 2025-05-19 14:19:06 发布
阅读量3.9k 收藏 9
点赞数
CC 4.0 BY-SA版权
分类专栏： rv1108 camera dts linux驱动 linux系统
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u010299133/article/details/86593608
本文档详细解析了基于RV1108平台的OV4689和IMX179相机节点在dtsi文件中的区别，包括i2c地址、pinctrl、电源管理和复位引脚配置。内容涵盖status、compatible、reg等关键属性，并介绍了时钟源、电源电压、摄像头模组信息和图像效果参数的设置。适用于理解RV1108平台摄像头驱动的配置与工作原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文件路径：/kernel/arch/arm/boot/dts/rv1108-camb-v12.dtsi

根据实际的硬件连接、 sensor 要求， 的各项信息，尤其注意 i2c 地址、 pinctrl、 DVDD 配置、 pd、 reset 引脚及其有效电平。

使用的硬件平台：rv1108.同一个mipi接口，dts文件中camera节点的区别和差异

dts节点的注释：

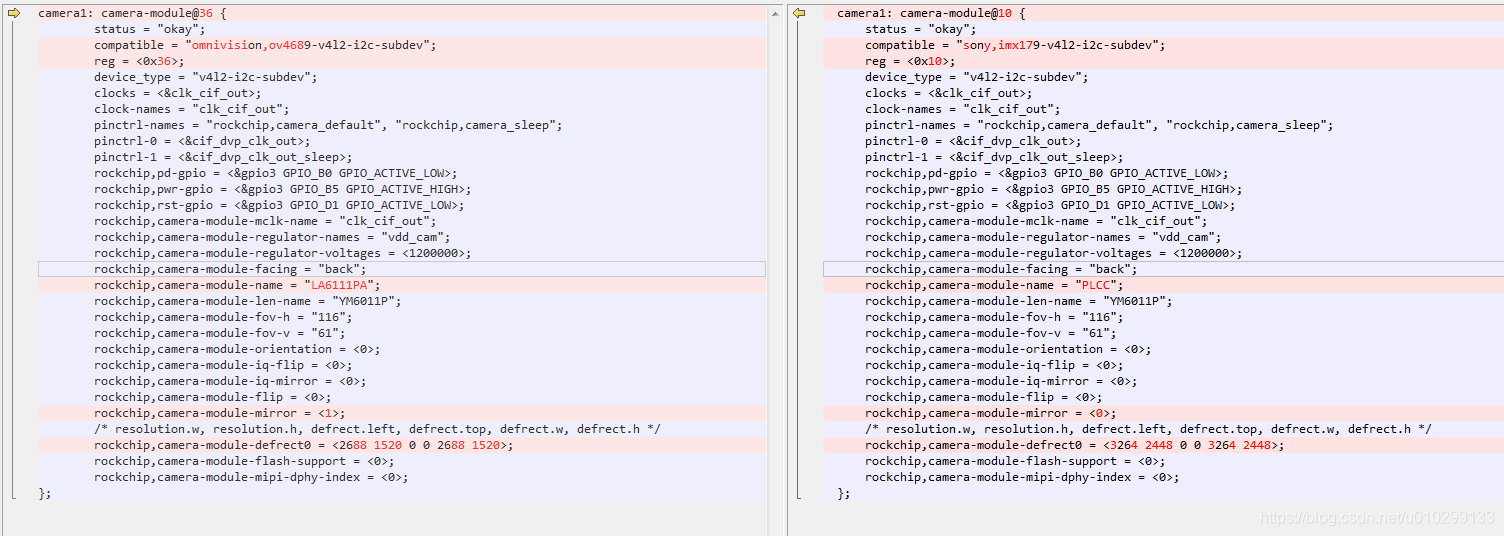

 camera1: camera-module@36 {
        status = "okay";//是否加载模块，默认开启
        compatible = "omnivision,ov4689-v4l2-i2c-subdev";//omnivision sensor类型 ov4689-v4l2-i2c-subdev中ov4689是sensor型号，需要与驱动名字一致
        reg = <0x36>;//sensor i2c设备的地址，有效位 7bit，8bit 需右移一位
        device_type = "v4l2-i2c-subdev";//设备类型
        clocks = <&clk_cif_out>;//sensor clickin的配置
