集线器 交换机 路由器 modem 区别

介绍

平时用到网络的时候，不管是生活还是工作，都会或多或少听过或用过这些设备，那么本次索性整理出来，供后续参考使用

1.集线器

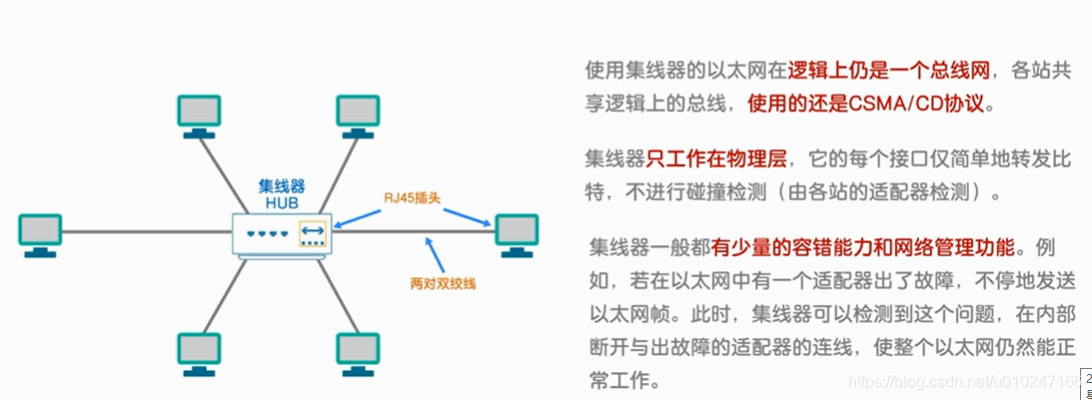

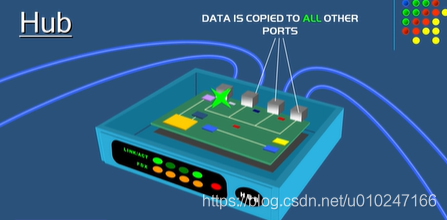

如上图：
1.集线器主要目的是让其中内部所有的网络设备连通，它有一个具有多个端口的设备，每个端口可以都可以连一个
2.集线器不智能，它不过滤任何数据，也不知道数据要发往哪里，只要一端接收到数据，它就会复制该数据包，然后再数据转发给其他所有端口的设备中去，这样连上端口的所有设备都能接收到相同的数据包，即广播一样

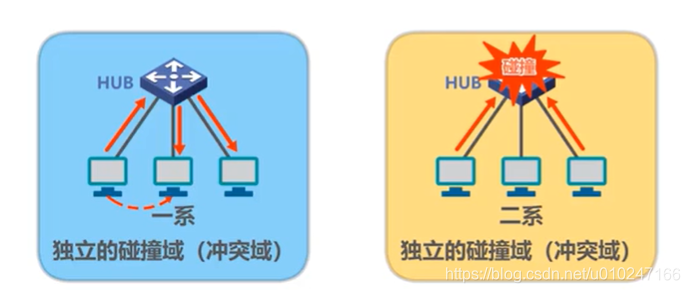

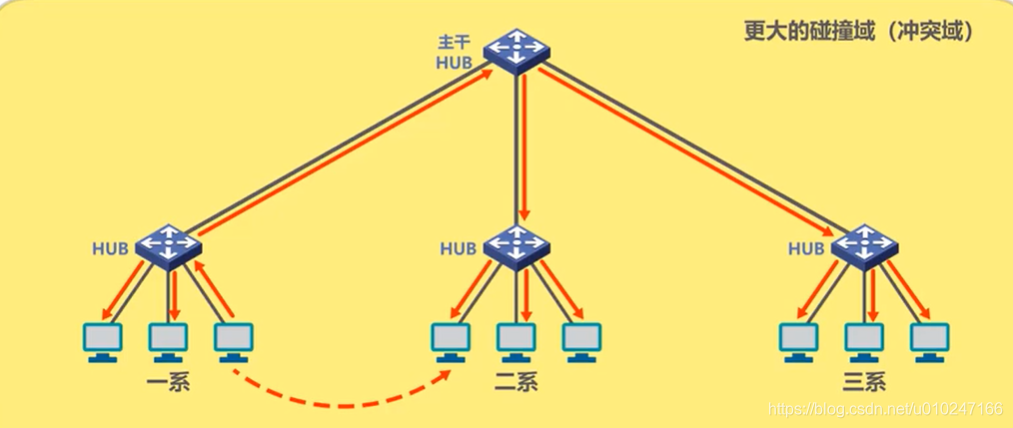

3.正因为这种方式，虽然把所有设备连通起来了，形成了一个星型拓补图，但是发送数据是全部发送的，还占用带宽，还容易形成数据碰撞
4.集线器用于本地数据交换
5.每一个主机是共享总线的

• 集线器也叫交换机,英文称为“Hub”。“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。
• 集线器是局域网中使用的连接设备，它具有多个端口，可连接多台计算机。在局域网中常以集线器为中心，将所有分散的工作站与服务器连接在一起，形成星型结构的局域网系统。
• 集线器的优点除了能够互连多个终端以外，其优点是当其中一个节点的线路发生故障时不会影响到其他节点。集线器（HUB）属于数据通信系统中的基础设备，它和双绞线等传输介质一样，是一种不需任何软件支持或只需很少管理软件管理的硬件设备。它被广泛应用到各种场合。集线器工作在局域网(LAN)环境，像网卡一样，应用于OSI参考模型第一层，因此又被称为物理层设备。集线器内部采用了电器互联，当维护LAN的环境是逻辑总线或环型结构时，完全可以用集线器建立一个物理上的星型或树型网络结构。在这方面，集线器所起的作用相当于多端口的中继器。
• 其实，集线器实际上就是中继器的一种，其区别仅在于集线器能够提供更多的端口服务，所以集线器又叫多口中继器。

2.交换机

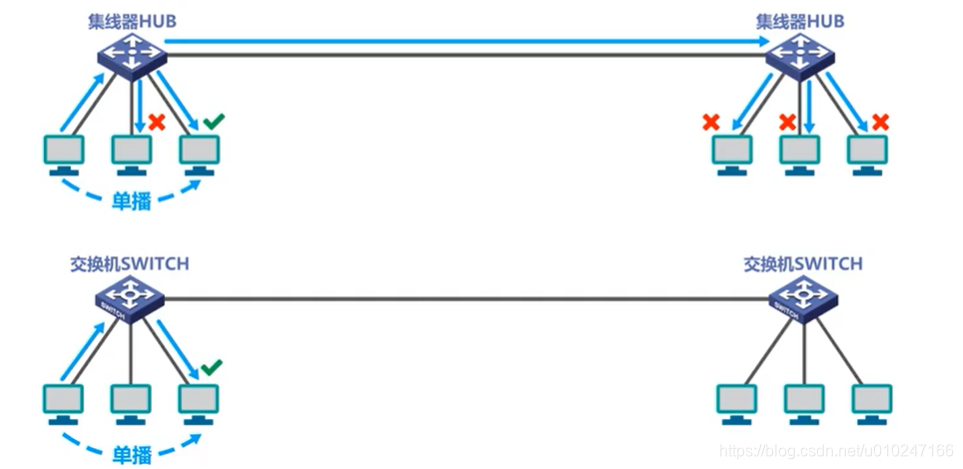

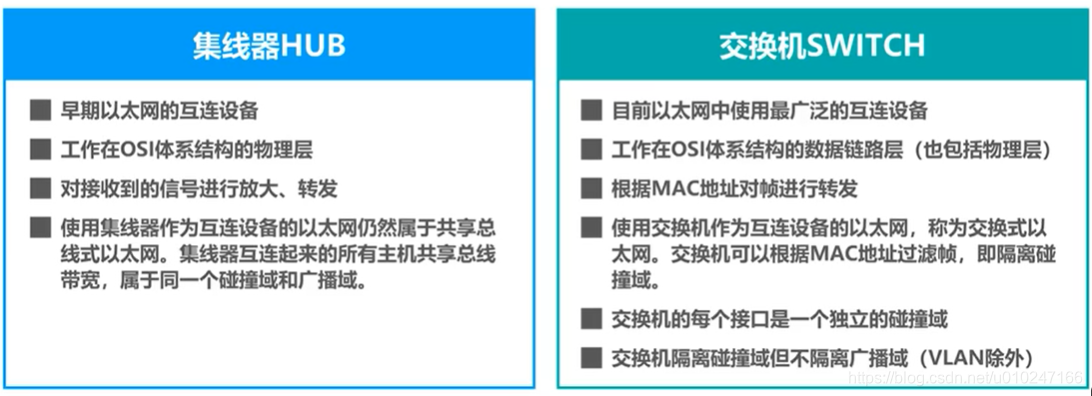

如图：

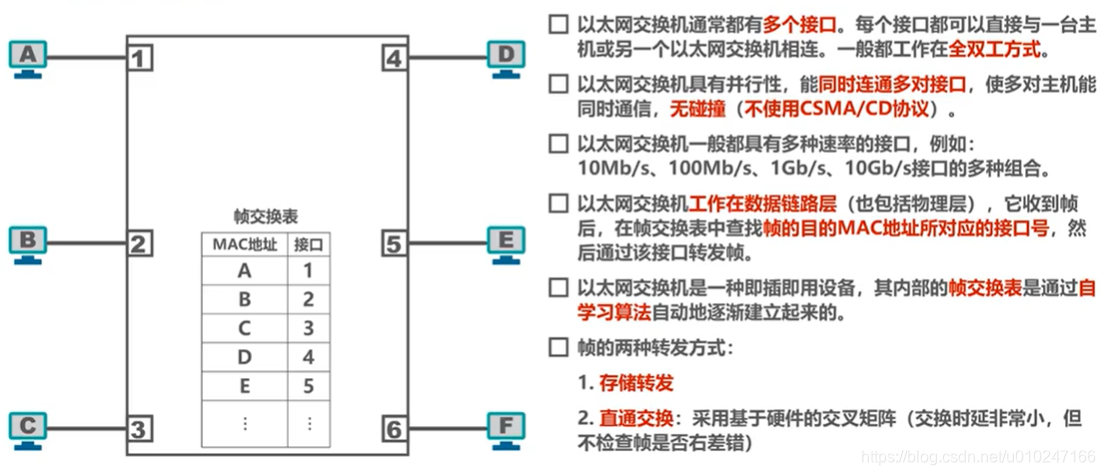

1.交换机内部维护了一张MAC地址表(设备的物理地址)，底层数据流通通过地址发送到相应地方去
2.交换机能减少网络上不必要的流量消耗
3.若局域网内需要连接多台有线设备，那么就可以用交换机来连接这些机子，不过这些机子都会共享同一个IP的，因为交换机主要用于本地数据内部自己交换使用的，若对外连接，那么交换机会统一接收数据包过来，然后再通过路由器转向外网

3.路由器

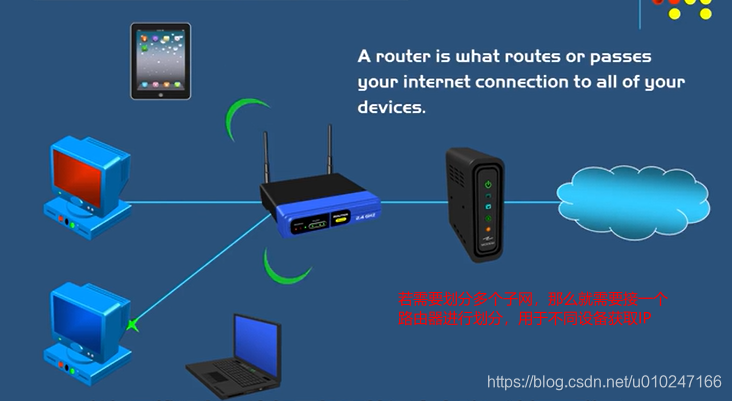

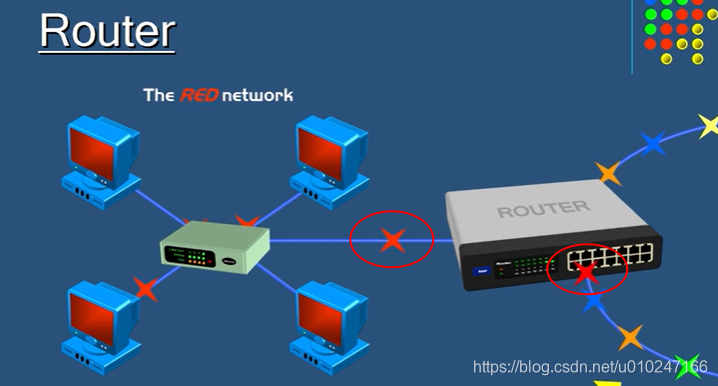

如图：
1.路由器其实就像一个网络的网关，会过滤掉网上不属于自己的数据，把属于自己的数据，再放到自己的网域里去，然后再通过交换机分发给不同主机

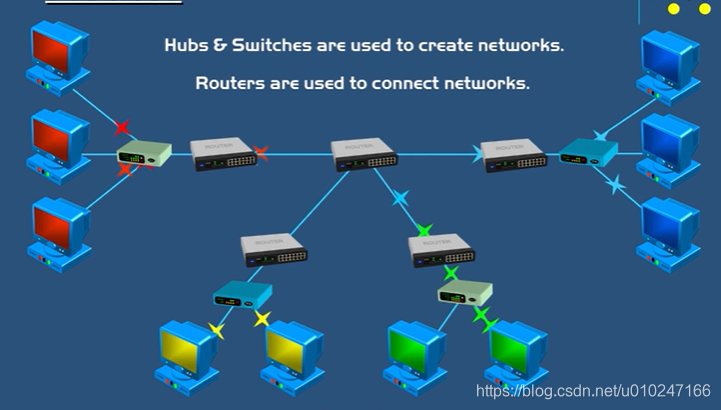

2.集线器和交换机构建网络，而路由器是连接网络的
3.路由器能分析IP，并找到相关网络进行转发与接收
4.路由器使用专门的软件协议从逻辑上对整个网络进行划分。例如，一台支持IP协议的路由器可以把网络划分成多个子网段，只有指向特殊IP地址的网络流量才可以通过路由器
5.有些路由器已经内置了交换机，即有多个lan接口，那么就可以直接用线连接相关电脑

4.modem（猫）

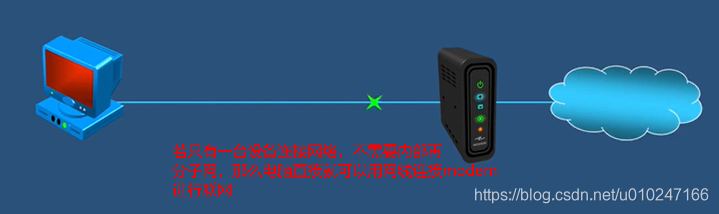

如图：

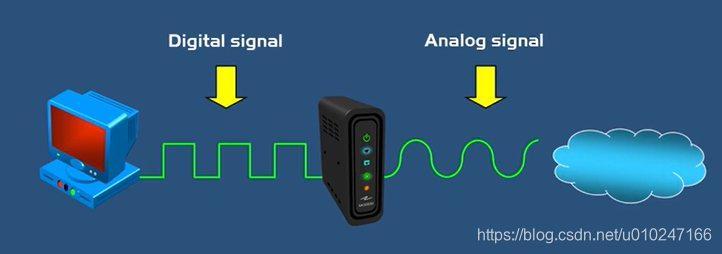

1.我们计算机传输的信号是数字信号，而互联网网络传输的信号是模拟信号，那么我们要联网，就需要一个调制器和解调器，即调制解调器modem
2.有电缆调制解调器和DSL调制解调器之分
