ShareTechnote系列LTE（20）：物理信道处理过程

物理信道处理过程

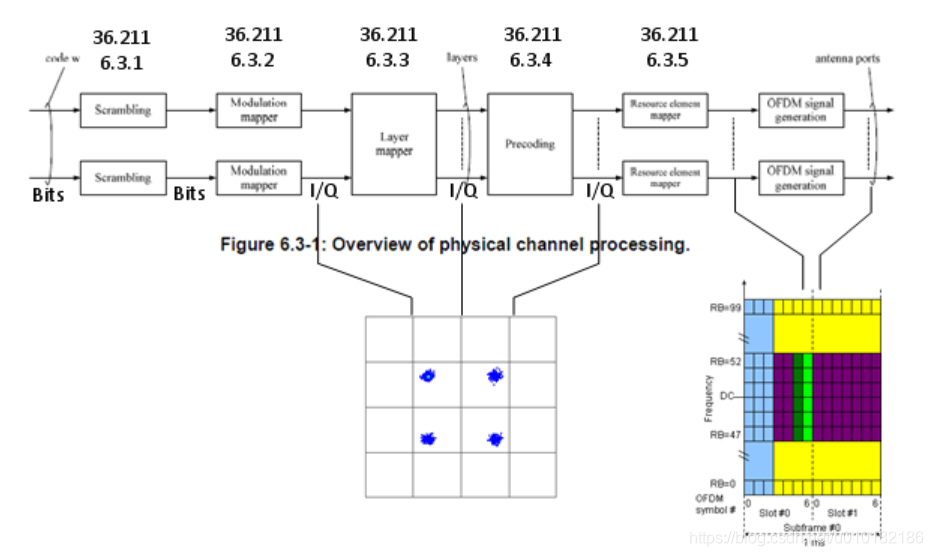

这是将来自信道编码过程的比特流转换为无线帧数据的过程，这些无线帧数据将由每个天线传输。

<SISO>

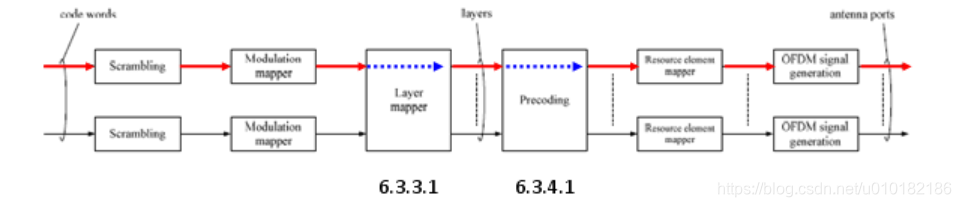

如下图所示，用红色/蓝色箭头标记，只有一个码字进入该过程并直接进入天线。在这种情况下，层映射器和预编码步骤几乎不起作用。

 <发射分集>

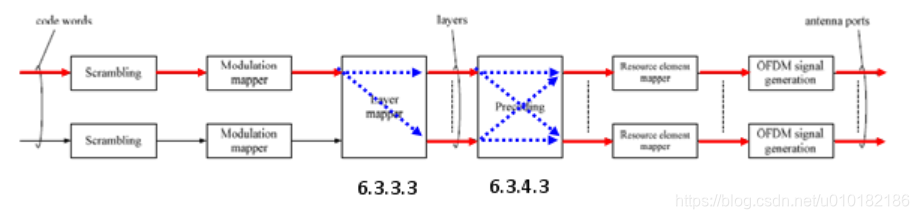

如下图所示，用红色/蓝色箭头标记，只有一个码字（一个传输块）进入进程，并通过层映射器拆分为两个流（层），最后通过两个天线出去。

  <2×2MIMO>

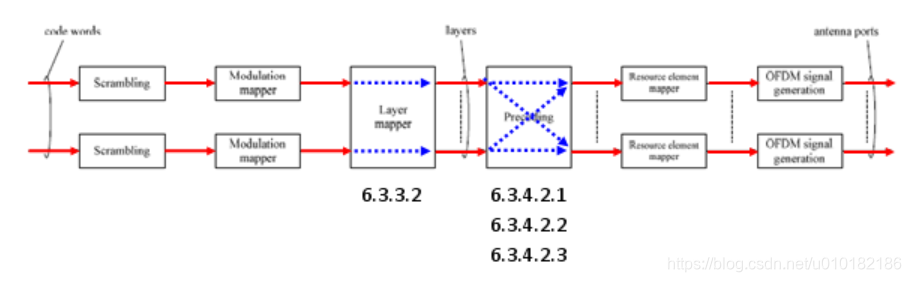

如下图所示，用红色/蓝色箭头标记，两个码字进入该过程，在不做任何修改的情况下通过图层映射，最后通过两个天线输出。在这种情况下，数据会经历非常复杂的预编码过程。如本规范36.211 6.3.4.2.1、36.211 6.3.4.2.2、36.211 6.3.4.2.3所述共分三步进行。根据2 x 2 MIMO是闭环模式还是开环模式，应用不同的子步组合。
