BitmapShader简介

讲解Paint.setShader中Shader的第四个实现类BitmapShader，前面三个都是渐变，BitmapShader使用图片当做shader，Paint画出的形状都是取自shader中的Bitmap。BitmapShader利用bitmap构建shader，绘制时利用bitmap进行绘制。
构造函数：

/**
 * Call this to create a new shader that will draw with a bitmap.
 *
 * @param bitmap The bitmap to use inside the shader
 * @param tileX The tiling mode for x to draw the bitmap in.
 * @param tileY The tiling mode for y to draw the bitmap in.
 */
public BitmapShader(@NonNull Bitmap bitmap, @NonNull TileMode tileX, @NonNull TileMode tileY) ;

参数说明：
Bitmap:构造shader使用的bitmap
tileX：X轴方向的TileMode，
tileY:Y轴方向的TileMode。

2 利用BitmapShader绘制出整个图片

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
    mPaint.setShader(bitmapShader);
    canvas.drawRect(0,0,bitmapWidth, bitmapHeight,mPaint);
}

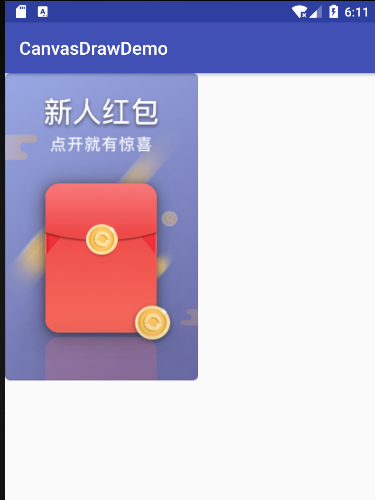

BitmapShader使用的Bitmap就是图中的红包图，可以看到shader从view的左上角开始绘制，由于是按照shader中bitmap的大小绘制的，所以view边界没有颜色（TileMode没有用武之地）。

BitmapShader下的 TileMode

不同于其他渐变shader，BitmapShader初始化用到了两个TileMode，分别是X轴，Y轴方向上的TileMode.
TileMode 分类已经在前面讲解了，这里利用实例进行分析。
Bitmap,titleX，titleY都不能为null。

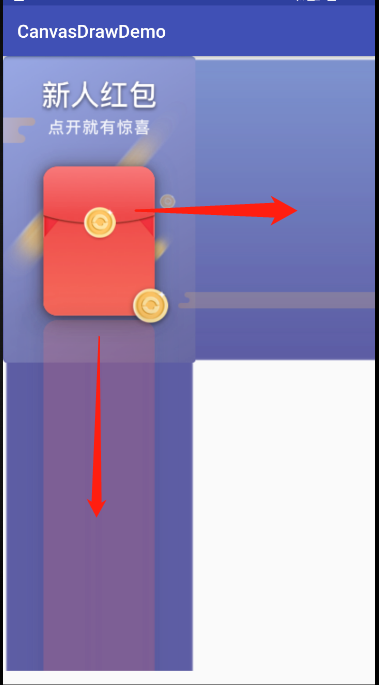

设置x轴，y轴TileMode 都为CLAMP：

bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
mPaint.setShader(bitmapShader);
canvas.drawRect(0,0,bitmapWidth*2, bitmapHeight*2,mPaint);

很奇怪为什么右下角填充的是白色呢，感觉可能是我的图片问题，因为图片的下边界左右侧是白色的。

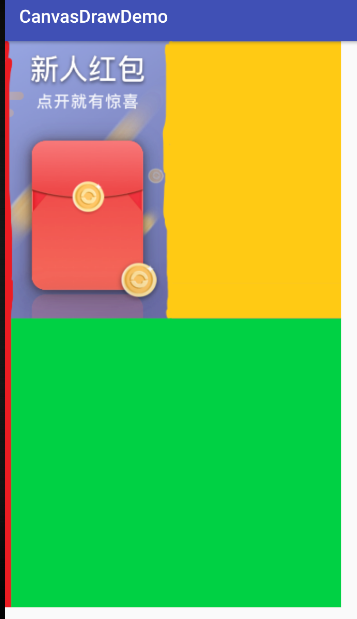

修改图片，切掉周围类似白色边界，然后左侧添加红色，下面添加绿色，右面添加黄色：

可以看到右下角利用的是左侧的右边界，所以X轴和Y轴TileMode模式都为CLAMP，则首先绘制竖向，再绘制横向。

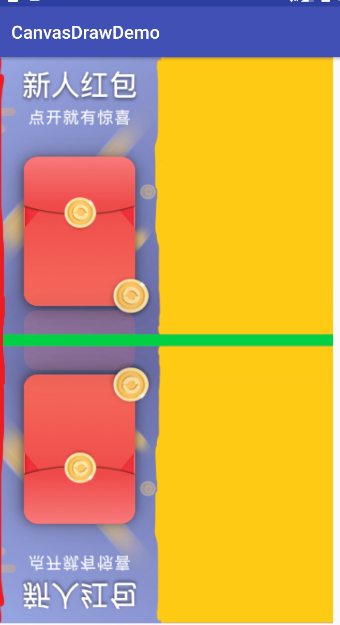

X轴为CLAMP，Y轴为MIRROR：

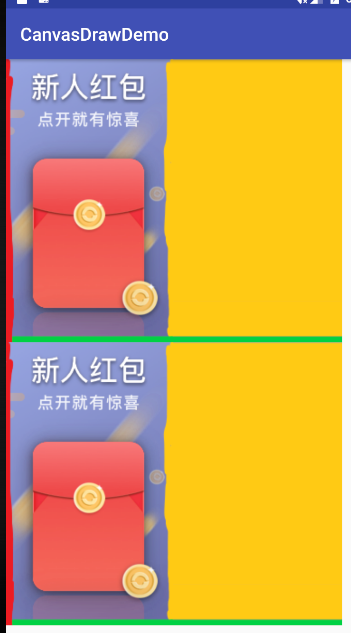

X轴CLAMP，Y轴为REPEAT：

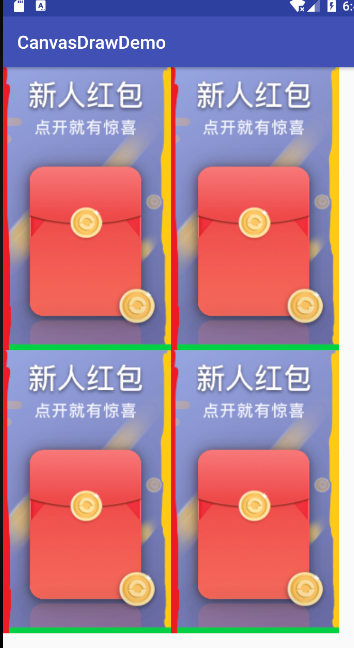

如果X轴为REPEAT，Y轴为REPEAT：

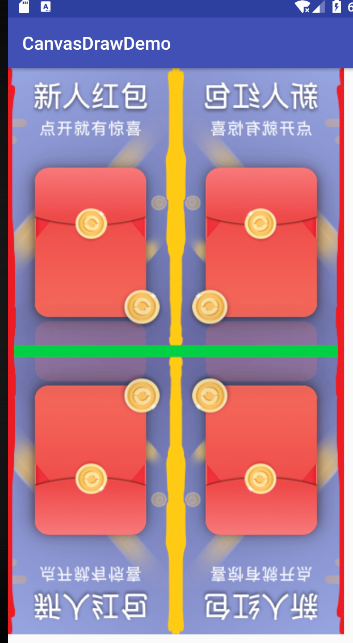

X轴为MIRROR，Y轴为MIRROR：

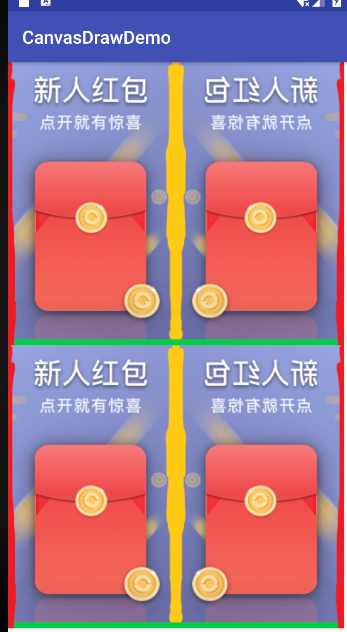

X轴为MIRROR，Y轴为REPEAT：

形状BitmapShader

BitmapShader总是从左上角开始绘制，利用Canvas绘制特定形状，可以获得特定形状的图形，类似圆形，椭圆，矩形等。
 bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
 mPaint.setShader(bitmapShader);
// canvas.drawRect(0,0,bitmapWidth, bitmapHeight,mPaint);
 int yuanxin = bitmapWidth < bitmapHeight ? bitmapWidth/2:bitmapHeight/2;
 canvas.drawCircle(yuanxin,yuanxin,yuanxin,mPaint);
