Mac开发STM32之JLink常用方法

一、JLink组件

APP

JFlash/JFlashLite/JFlashSPI     下载烧录程序
JLinkConfig                      升级固件
JLinkGDBServer                  连接Target，设置为GDB server
JLinkRemoteServer               设置主机+Jlink为远程server
JLinkSWOViewer                  查看SWO输出
JLinkRTTViewer                  查看运行时log输出
JLinkLicenseManager
JLinkRegistration
JMem

Command

 JFlashSPI -> JFlashSPICLExe
 JLinkRemoteServer -> JLinkRemoteServerCLExe
 JLinkGDBServer -> JLinkGDBServerCLExe
 JLinkRTTClient -> JLinkRTTClientExe
 JLinkRTTLogger -> JLinkRTTLoggerExe
 JLinkSWOViewer -> JLinkSWOViewerCLExe
 JLinkExe
 JLinkSTM32 -> JLinkSTM32Exe
 JLinkGUIServerExe
 JRunExe
 JTAGLoadExe

二、烧录

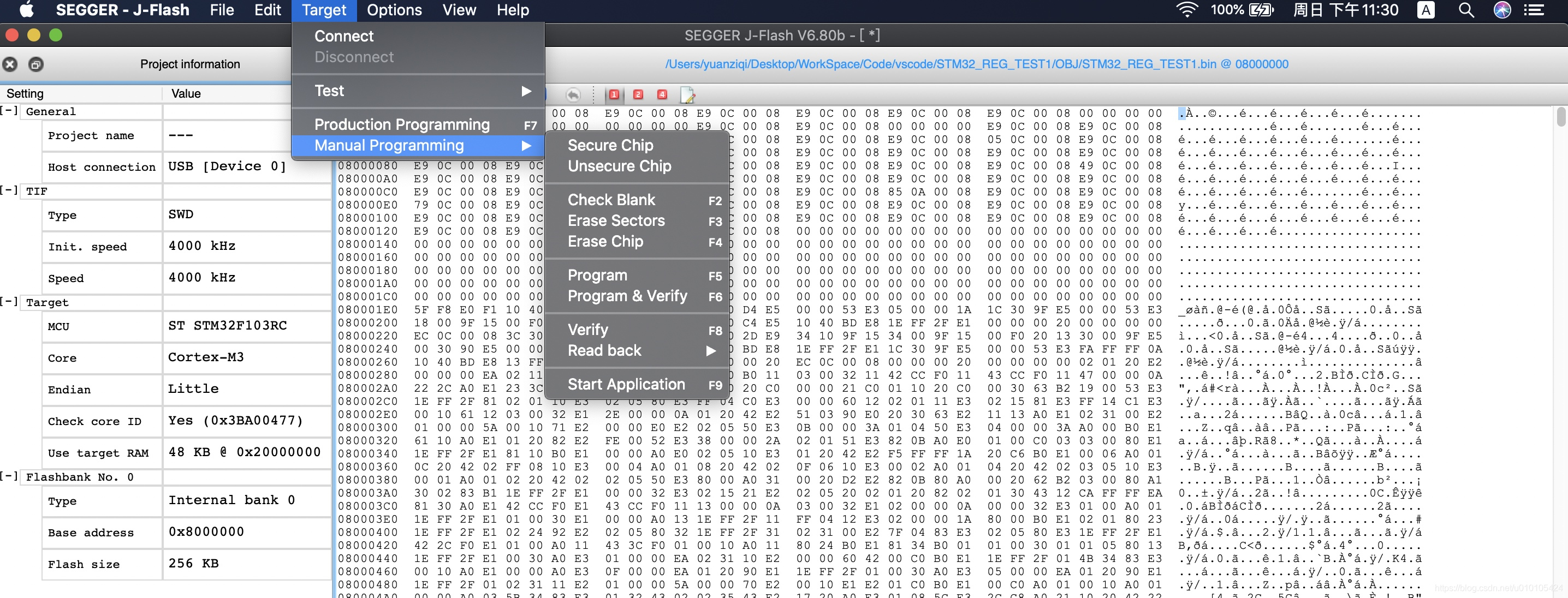

JFlash

在这里插入图片描述

步骤如下：
* 打开JFlash，[Create New Project]->选择型号，连接类型JTAG/SWD
* [File]->[Open data file]，起始地址0x8000000
* [Target]->[connect]然后[Erase Chip]、[Program]

JFlashLite

在这里插入图片描述
轻量版JFlash，仅保留芯片编程功能；完整版JFlash可以dump/check片上flash的内容

JLinkExe命令行烧录

% vim CommandFile.jlink
