基于springboot的社区团购系统设计

1、前言介绍

本课题是根据用户的需要以及网络的优势建立的一个社区团购系统，来满足用户团购的需求。

本社区团购系统应用Java技术，MYSQL数据库存储数据，基于Spring Boot框架开发。在网站的整个开发过程中，首先对系统进行了需求分析，设计出系统的主要功能模块，其次对网站进行总体规划和详细设计，最后对基于Spring Boot的社区团购系统进行了系统测试，包括测试概述，测试方法，测试方案等，并对测试结果进行了分析和总结，进而得出系统的不足及需要改进的地方，为以后的系统维护和扩展提供了方便。

本系统布局合理、色彩搭配和谐、框架结构设计清晰，具有操作简单，界面清晰，管理方便，功能完善等优势，有很高的使用价值。

2、主要技术

技术名	作用
SpringBoot	后端框架
Vue	前端框架
MySQL	数据库

3、系统流程分析

3.1、注册流程

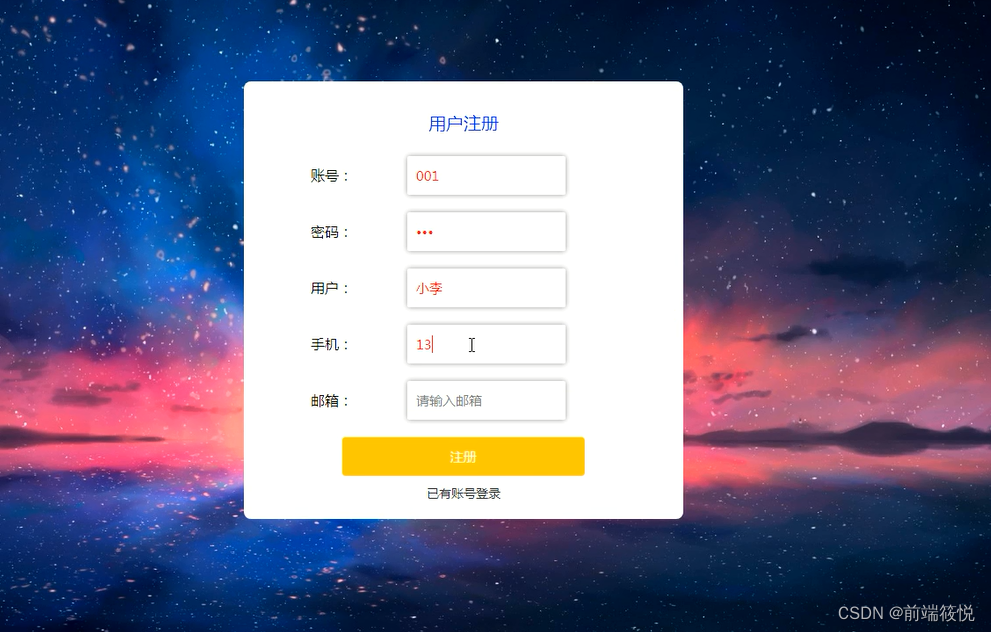

未有账号的用户可进行注册操作，在注册时系统会判断用户名是否已存在，已存在的话，提示返回重新填写用户名，用户名不存在，填写其他注册信息，系统判断注册信息是否正确，正确则在数据库中添加用户信息，注册成功。用户注册流程图如图所示。

3.2、登录流程

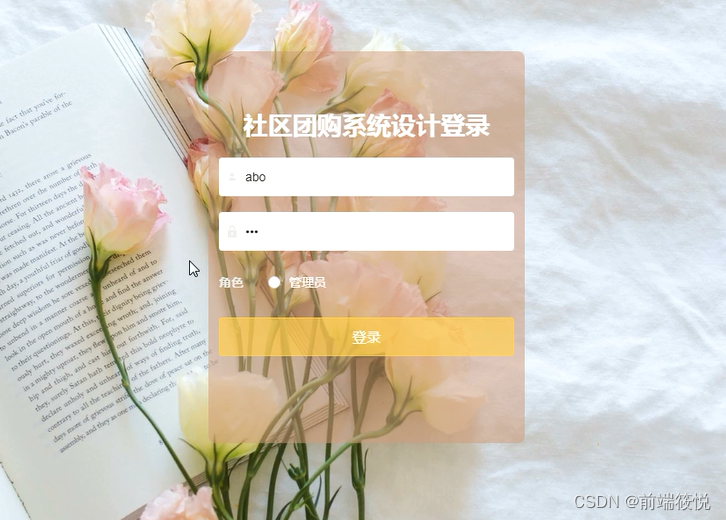

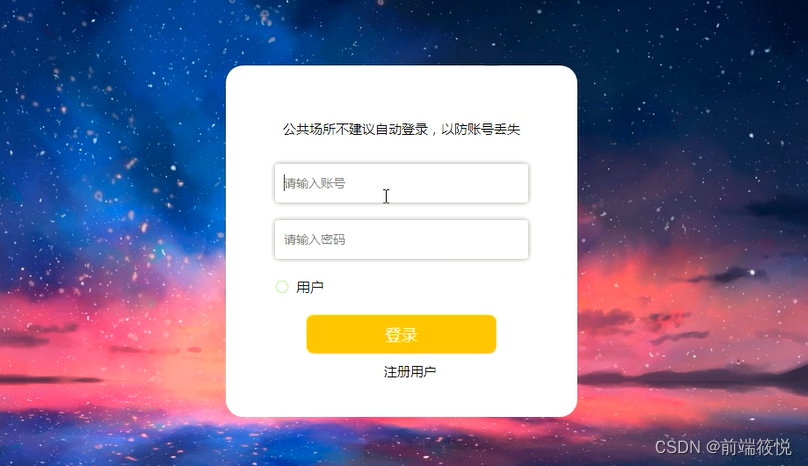

登录模块主要满足了用户以及管理员的权限登录，用户登录流程图如图所示

3.3、购买流程

用户在购买商品时需要登录系统，只要登录后才可支付购买商品，用户购买商品的流程分析如图所示。

4、系统设计

4.1、系统结构设计

系统结构设计是一个将一个庞大的任务细分为多个小的任务的过程，这些小的任务分段完成后，组合在一起形成一个完整的任务。在整个设计过程，以确定可能的具体方案达成每一个小的最终目标，对于每一个小的目标而言，我们必须先了解一些相关的需求分析的信息。然后对系统进行初步的设计，并对其逐渐进行优化，设计出一个具体可实现的系统结构。

本基于Spring Boot的社区团购系统主要包括用户模块和管理员模块，根据第三章中系统功能需求分析，可画出本基于Spring Boot的社区团购系统的结构图如图所示：

4.2、系统顺序图

4.2.1、登录模块顺序图

4.2.2、添加信息模块顺序图

4.3、数据库设计

4.3.1、数据库E-R图设计

1、地址信息实体E-R图如图4-4所示：

2、购物车信息实体E-R图如图4-5所示：

3、团购信息实体图如图4-6所示。

4、订单信息实体图如图4-7所示。

5、管理员信息实体图如图4-8所示。

6、用户信息实体图如图4-9所示。

4.3.2、数据库表设计

本基于Spring Boot的社区团购系统采用了MYSQL数据库进行系统数据的储存，主要的数据库表的具体设置如下：

表4-1 address地址信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
userid	用户编号	bigint	20	否	是
address	地址	varchar	200	否	是
name	收货人	varchar	200	否	是
phone	电话	varchar	200	否	是
isdefault	默认地址	varchar	200	否	是

表4-2s cart购物车信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
tablename	商品表名	bigint	200	否	是
userid	用户ID	bigint	20	否	是
goodid	商品ID	bigint	20	否	是
goodname	商品名称	varchar	200	否	是
picture	图片	varchar	200	否	是
buynumber	购买数量	int	11	否	是
price	单价	float		否	是
discountprice	会员价	float		否	是

表4-3 tuangouxinxi团购信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	添加时间	timestamp		否	是
shangpinbianhao	商品编号	varchar	200	否	是
shangpinmingcheng	商品名称	varchar	200	否	是
leixing`	类型	varchar	200	否	是
shuliang	数量	int	11	否	是
tuangoujia	团购价	int	11	否	是
xiangqing	详情	longtext		否	是
huodongshijian	活动时间	date		否	是
tupian	图片	varchar	200	否	是
thumbsupnum`	赞数	int	11	否	是
crazilynum`	踩数	int	11	否	是

表4-4 orders订单信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	下单时间	timestamp		否	是
orderid	订单编号	varchar	200	否	是
tablename	商品表名	varchar	200	否	是
userid	用户编号	bigint	20	否	是
goodid	商品编号	bigint	20	否	是
goodname	商品名称	varchar	200	否	是
picture	商品图片	varchar	200	否	是
buynumber	购买数量	int	11	否	是
price	价格	float		否	是
discountprice	折扣价格	float		否	是
total	总价格	float		是	否
discounttotal	折扣总价格	float		否	是
type	支付类型	int	11	否	是
status	状态	varchar	200	否	是
address	地址	varchar	200	否	是
tel`	电话	varchar	200	否	是
consignee	收货人	varchar	200	否	是

表4-5 users管理员信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
username	用户名	varchar	100	否	是
password	密码	varchar	100	否	是
role	角色	varchar	100	否	是
addtime	添加时间	timestamp		否	是

表4-6 yonghu用户信息表

字段名称	字段意义	字段类型	字段长度	是否主键	能否为空
id	编号	bigint	20	是	否
addtime	创建时间	timestamp		否	是
zhanghao	用户名	varchar	200	否	是
mima	密码	varchar	200	否	是
xingming	姓名	varchar	200	否	是
xingbie	性别	varchar	200	否	是
shouji	手机	varchar	200	否	是
youxiang`	邮箱	varchar	200	否	是
shenfenzheng	身份证	varchar	200	否	是
tupian	图片	varchar	200	否	是
jifen	积分	float		否	是
money	余额	float		否	是
