【数据库基础】3. 文件结构

---

文件结构

---

之前说过，数据库一般被保存在磁盘上，通常情况下，保存在磁盘上的数据库以文件的形式组织，文件由计算机操作系统来维护，因此，数据库系统只需要考虑文件的结构即可

数据库的块是数据库读写文件的最小单位，之前介绍过的磁盘块，是计算机系统读写磁盘的最小单位，因此，数据库的块必须是磁盘块的正整数倍，之后不再区分数据库的块与磁盘块，而是将它们统称为块

对于一组模式相同且只包含定长属性的记录，我们称它们为定长记录，否则我们称它们为变长记录，定长记录和变长记录的结构不一样，变长记录的结构要复杂一些

文件的结构实际上包含三部分内容：

1. 记录的结构
2. 块中记录的组织方法
3. 文件中记录的组织方法

记录的结构

设计记录的结构时，需要保证记录的属性易于访问

定长记录

定长记录的结构如下：

空位图	属性 1	属性 2	$\cdots$	属性 $n$

定长记录的结构类似于 C 语言的结构体，所有属性的值被连续的存储在记录所占据的空间中

除了属性之外，定长记录可能还会存储一个空位图，空位图是一个二进制串，长度与记录的属性个数一致，二进制串的第 $i$ 位是 1 表示记录的第 $i$ 个属性的值是 NULL ，第 $i$ 位是 0 表示记录的第 $i$ 个属性的值不是 NULL

如果定长记录的某个属性的值是 NULL ，为了保证和其它记录长度一样，我们依然要在记录中给这个属性分配空间，但保存的属性值毫无意义

在 C 语言中存在一个被称作结构体对齐的机制，有些处理器在读写内存时，必须从内存地址是 4 的倍数或 8 的倍数的地方开始，因此内存中的结构体的一些相邻变量之间，可能会空出一点空间不用，从而减少访问某些变量所需的时钟周期，类似于 C 语言中的结构体，如有必要，也可以对定长记录中的属性进行对齐

需要注意的是，只有当定长记录从磁盘被读取到内存中，对齐才会起作用，但我们在磁盘中存放定长记录时，就应该将其中的属性对齐，否则在记录被读取到内存中时，还需要额外对齐一次

访问定长记录的属性需要记录的模式信息，我们只需要为所有模式相同的定长记录额外保存一个模式信息即可，比如对于一个存放定长记录的块，我们只需要在块首保存记录的模式信息，就可以访问到块中任何记录的任何属性

变长记录

变长记录长度不定的原因有很多：

1. 几种模式不同的记录存储在同一个块中
2. 记录的某些属性是不定长的
3. 记录的某些属性是可重复的（虽然这违反了第一范式）

本节中我们只考虑第二个原因造成的变长记录

由于不同的记录长度不定，要想访问到变长记录的属性，就需要变长记录能够自描述，变长记录的结构分为定长部分和变长部分，其中定长部分中包含了自描述信息，通过定长部分的自描述信息，我们就可以访问变长部分了

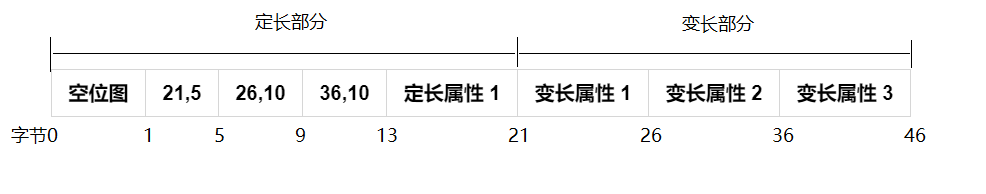

变长记录的结构如下：

定长部分保存了所有的定长属性，变长属性实际存储在变长部分，但在定长部分中为每个变长属性存储了两个整数——变长属性的长度以及首地址偏移量，它们构成了该变长属性的自描述信息

定长部分还保存了一个空位图，和定长记录不同，如果变长记录中某个变长属性值为 NULL ，我们完全可以不给这个属性分配空间，但如果定长记录属性值为 NULL ，我们还是需要给其分配空间

块中记录的组织方法

设计块中记录的组织方法时，需要保证块中的记录易于访问，此外还需要易于向块中插入和删除一条记录

定长记录

在块中组织定长记录较为容易，只需要用一个定长记录的数组来保存记录，就可以做到随机访问块中任何一个定长记录

一般情况下，一个记录不应该跨块存储，因为这意味着访问这条记录需要两次块访问，如果一个块的大小不是记录大小的整数倍，我们将多余的空间废弃不用

从块中删除一条记录时，我们不必真的回收这条记录所占的空间，因为通常情况下插入操作比删除操作更频繁，我们可以使用一个链表维护所有被删除的记录，称作空闲列表，删除记录时，只需要将其添加至空闲列表中即可

插入一条记录时，由于有空闲列表的存在，可以很容易地定位到一个被删除的记录，然后将那条记录改为待插入的记录，如果空闲列表为空，则将记录插入到数组末尾

空闲列表的头节点被保存在块首，其它节点保存在被删除的记录中

变长记录

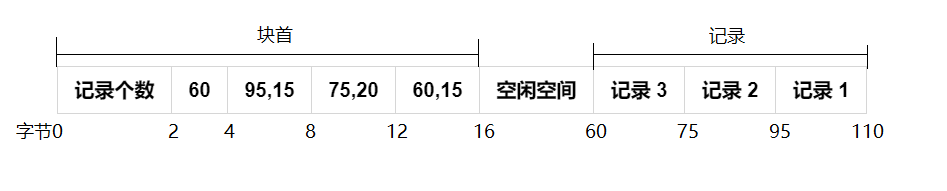

我们用分槽的页结构（slotted-page structure）来在块中组织变长记录：

分槽的页结构可以分成三部分：块首、记录和空闲空间

块首存储了记录个数，空闲空间尾地址的偏移量，并且为每条记录保存了长度和首地址偏移量

由于块首存储了所有变长记录的描述信息，因此访问一条记录时，可以先访问块首，找到这条记录的长度及首地址偏移量，之后就可以直接定位到该记录

从块中删除一条记录时，将记录所占的空间回收，滑动所有位置在被删除记录之前的记录，使得所有记录占用的空间连续，此外，块首中还存放着记录的描述信息，要修改被删除记录的描述信息，用来标记这条记录已被删除，例如将记录的长度改为 -1

插入一条变长记录时，把这条记录放到空闲空间的尾部，并在块首部分加入这条记录的描述信息

无论如何插入和删除，空闲空间都是一段连续的空间，介于块首和记录之间

文件中记录的组织方法

有几种常见的在文件中组织记录的方法：

1. 堆文件组织：记录按任意顺序放在文件中
2. 顺序文件组织：记录按某个属性或属性集的值的顺序存储在文件中
3. 散列文件组织：根据记录的散列函数值，决定将记录保存在文件的哪个块中
4. 多表聚簇文件组织：在一个文件块中保存两个或更多关系的记录，这样的文件组织可以加速某些类型的查询

顺序文件组织

顺序文件中记录大致按某个属性或属性集的值排序，这种组织方式可以加速某些类型的查询，之所以说是大致排序，因为将记录严格排序效率太低，而且没有必要

由于记录只是大致排序，因此我们需要用一个有序链表，将所有记录按序连接起来

删除一条记录时，只需要定位到这条记录所在的块，从块中删除这条记录，同时更新有序链表，如何从块中删除一条记录已经在之前讲过了

插入一条记录时，先定位到这条记录应该插入到哪个块，然后将这条记录加入块中，同时更新有序链表，因为存在有序链表，所以一个块中的记录没必要按照指定的属性或属性集排序，就可以通过有序链表快速地按顺序访问，如果待插入的块已满，有一个解决方法是使用溢出块，将待插入的记录存放至溢出块，同时更新有序链表

根据上面插入和删除的策略，我们可以看出，不同块之间的记录的大小关系是确定的，后一个块中任何记录在指定属性上的值一定大于前一个块中的记录，因此我们可以通过二分查找，快速定位到一条记录所在的块

需要按指定属性的值的顺序遍历整个文件中所有记录时，我们只要在有序链表上遍历一遍即可，所需的块访问次数不会比文件的总块数多很多，当溢出块过多时，遍历的效率会下降，这时就需要对文件进行一次开销很大的重组

B+ 树文件组织

B+ 树文件组织是顺序文件组织的改进版，顺序文件中记录大致按某个属性或属性集的值排序，而 B+ 树文件组织中，记录以某个属性或属性集为搜索码，存放在 B+ 树中

B+ 树的一个节点存放在文件的一个块中，叶节点与普通的 B+ 树不同，存放的不是搜索码及指向对应记录的指针，而是直接存放记录

B+ 树文件的插入、删除、查询本质上都是 B+ 树的插入、删除、查询，之前已经介绍过了，B+ 树文件组织在保留了顺序文件组织的优点以外，还避免了开销很大的重组操作，时间效率很高，但 B+ 树文件组织由于额外存储了非叶节点，空间效率略低

散列文件组织

通过散列函数将记录映射到文件的某个块上，既可以用静态散列，也可以用动态散列，优点是插入、删除和查询的效率高，缺点是不能按搜索码值的顺序遍历所有记录

如果一个表以 B+ 树文件或散列文件的形式组织，相当于这个表自带了一个主索引

值得注意的是，对于动态散列文件组织和 B+ 树文件组织，记录存放的位置会频繁变动，如果在这个文件对应的表上创建了辅助索引，就会出现问题，例如 B+ 树文件的一次插入导致了一个块的分裂，那么辅助索引中所有指向这个块的指针都需要更新，由于是辅助索引，因此这些指针可能分布在不同的块中，因此对 B+ 树文件的一次插入可能会导致很多次块访问，这显然是我们无法接受的

解决上述问题的办法是，如果一个表以 B+ 树文件或动态散列文件的形式组织，那么其上创建的所有辅助索引，并不保存任何指向记录的指针，而是保存每条记录在主索引的搜索码上的值，这样通过辅助索引定位一条记录需要两步，首先在辅助索引中找到记录在主索引的搜索码上的值，然后再在主索引中实际定位

多表聚簇文件组织

考虑下面这类查询：

select *
from r1 nature join r2

实际应用中，自然连接和等值连接是相当常见的，多表聚簇文件组织通过将多个表的记录组织在同一个文件，起到对自然连接和等值连接的加速作用

具体来说，要想给多个表的连接加速，首先要指定一个这些表都包含的属性或属性集，之后我们将在指定的属性或属性集上相等的记录尽量存放在一起，而不管这些记录是否是同一个表中的

虽然多表聚簇文件组织可以加速连接，但会导致很多其它类型的查询变慢，例如遍历一个表的所有记录，是否对多个表使用多表聚簇文件组织，要根据预期的查询类型来决定
