S/PDIF主要用于传输PCM格式音频，采用BMC编码实现时钟和数据混合传输。每个子帧包含32位，如Preambles、Aux、音频采样数据、有效性位、用户数据和信道状态等。帧格式包括两个声道的采样信号，通过奇偶校验位保证数据完整性。信道状态信息分为专业和家用两种模式。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录


S/PDIF 是 SONY 和 Philips 公司共同规定的数字信号传输规范，其实就是在 AES/EBU 上进行改动的家用版本。IEC60958 的标准规范囊括了以上两个规范。spdif 采用了双相符号编码（BMC），是将时钟信号和数据信号混合在一起的编码方式。

spdif 主要是传递 PCM 格式的音频，也可以传输 RAW 文件格式。

BMC 编码

双相符号编码(Biphase Mark Code)，简称BMC，属于一种相位调制(phase modulation)的编码方法，是将时钟讯号和数据讯号混合在一起传输的编码方法

每个要传输的比特由一个符号表示，该符号由两个连续的二进制状态组成。

  • 一个符号的第一个状态总是不同于前一个符号的第二个状态。

  • 如果要传输的比特是逻辑 0，则符号的第二个状态与第一个状态相同。

  • 如果要传输的比特是逻辑 1，则符号的第二个状态与第一个状态不同。

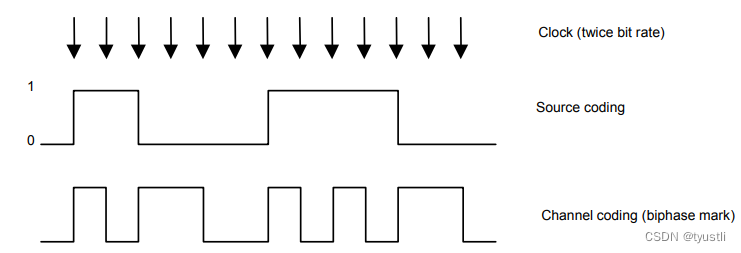

BMC 编码示例如下图
在这里插入图片描述

子帧(sub-frame)
