自己动手写编译器:从NFA到DFA

上一节我们完成了使用NFA来识别字符串的功能。NFA有个问题就是其状态节点太多,使用起来效率不够好。本节我们介绍一种叫“子集构造”的算法,将拥有多个节点的NFA转化为DFA。在上一节我们描述的epsilon闭包操作可以看到,实际上所有由epsilon边连接在一起的节点其实都能看作是一个状态节点,由此我们就能通过epsilon操作将多个节点转化为一个DFA节点,同时epsilon闭包操作所得的节点集合中,每一个节点发出的边都可以看作是新DFA节点发出的边。

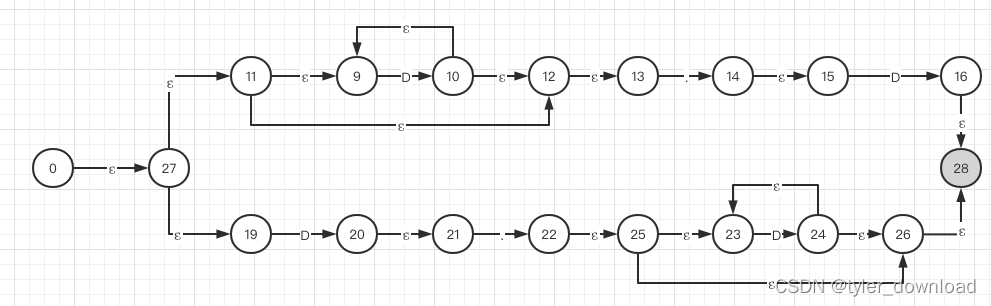

我们用上一节完成的NFA状态机来看看具体过程:
​​​​在这里插入图片描述
从节点0开始做epsilon操作所得结果为:
epsilon-closure(0) = {0, 27, 11, 19, 9, 12, 13}, 由此我们把这些节点合成一个新节点,我们标记为DFA state 0。

接着我们对集合{0, 27, 11, 19, 9, 12}做move操作有:
move({0, 27, 11, 19, 9, 12, 14}, D} = {10, 20}, 于是可以把节点10,20合成新节点,记做"DFA state 1", 因为有:

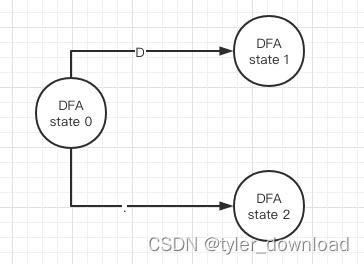

move({0, 27, 11, 19, 9, 12}, .} = {14}, 于是我们把节点14看做新节点,记做"DFA state 2",这么一来我们就得到如下DFA状态机:
请添加图片描述
接下来我们继续对{10, 20}进行epsilon闭包操作,epsilon-closure({10, 20})={10, 20, 9,12,13,21},然后再对这个结果做move操作有:
move({10, 20, 9,12,13,21}, D) = {10} , 于是我们再产生一个新DFA节点记作DFA state 3, move({10, 20, 9,12,13,21}, . } = {14, 22} 于是我们再产生新的DFA节点记作DFA state 4,于是就有:
请添加图片描述
这个过程以此类推,这里需要注意的是如果epsilon闭包操作后所得的节点集合中有NFA状态机的终结节点,那么其对应的DFA节点就是一个终结节点。接下来看看代码如何实现,我们添加一个名为nfa_to_dfa.go的文件,然后添加代码如下:

import "fmt"

const (
	DFA_MAX   = 254 //DFA 最多节点数
	F         = -1  //用于初始化跳转表
	MAX_CHARS = 128 //128个ascii字符
)

type ACCEPT struct {


	acceptString string //接收节点对应的执行代码字符串
	anchor       Anchor
}

type DFA struct {


	group        int  //后面执行最小化算法时有用
	mark         bool //当前节点是否已经设置好接收字符对应的边
	anchor       Anchor
	set          []*NFA //dfa节点对应的nfa节点集合
	state        int    //dfa 节点号码
	acceptString string
}

这里我们先定义基本的数据结构,在转换的DFA状态机中,它最多包含254个节点,同时状态机只接收来自ascii表中数值从0到128的字符,这次我们构造的DFA状态机将不像上次构造的NFA状态机那样使用链表结构,这次我们使用跳转表结构,我们将构造一个二维数组dtrans,假设状态节点1接收字符“.“后,跳转到状态节点2,由于字符”."对应的ascii数值为46,那么就有dtrans[1][46] = 2.

在上面代码中我们定义了DFA节点,由于一个DFA节点由一组NFA节点转换而来,因此在它的定义中有一个NFA节点的指针数组。接下来我们设计用于将NFA转换成DFA的类,其代码为:

type NfaDfaConverter struct {


	nstates    int     //当前dfa 节点计数
	lastMarked int     //下一个需要处理的dfa节点
	dtrans     [][]int //dfa状态机的跳转表
	accepts    []*ACCEPT
	dstates    []DFA //所有dfa节点的集合
}

func NewNfaDfaConverter() *NfaDfaConverter {


	n := &NfaDfaConverter{


		nstates:    0,
		lastMarked: 0,
		dtrans:     make([][]int, DFA_MAX),
		dstates:    make([]DFA, DFA_MAX),
	}

	for i := range n.dtrans {


		n.dtrans[i] = make([]int, MAX_CHARS)
	}

	return n
}

在定义中有几个变量需要注意,其中dtrans是用于构造DFA跳转表的二维数组, nstates用于记录当前已经生成的DFA节点数量,lastMarked用于指向下一个要创建其跳转逻辑的DFA节点编号,dstates用于存储当前已经创建了的DFA节点。下面我们看看转换逻辑的实现:

func (n *NfaDfaConverter) getUnMarked() *DFA {


	for ; n.lastMarked < n.nstates; n.lastMarked++ {


		debug := 0
		if n.dstates[n.lastMarked].state == 5 {


			debug = 1
			fmt.Printf("debug: %d", debug)
		}
		if n.dstates[n.lastMarked].mark == false {


			return &n.dstates[n.lastMarked]
		}
	}

	return nil
}

func (n *NfaDfaConverter) compareNfaSlice(setOne []*NFA, setTwo []*NFA) bool {


	//比较两个集合的元素是否相同
	if len(setOne) != len(setTwo) {


		return false
	}

	equal := false
	for _, nfaOne := range setOne {


		for _, nfaTwo := range setTwo {


			if nfaTwo == nfaOne {


				equal = true
				break
			}
		}

		if equal != true {


			return false
		}
	}

	return true
}

func (n *NfaDfaConverter) hasDfaContainsNfa(nfaSet []*NFA) (bool, int) {


	//查看是否存在dfa节点它对应的nfa节点集合与输入的集合相同
	for _, dfa := range n.dstates {


		if n.compareNfaSlice(dfa.set, nfaSet) == true {


			return true, dfa.state
		}
	}

	return false, -1
}

func (n *NfaDfaConverter) addDfaState(epsilonResult *EpsilonResult) int {


	//根据当前nfa节点集合构造一个新的dfa节点
	nextState := F
	if n.nstates >= DFA_MAX {


		panic("Too many DFA states")
	}

	nextState = n.nstates
	n.nstates += 1
	n.dstates[nextState].set = epsilonResult.results
	n.dstates[nextState].mark = false
	n.dstates[nextState].acceptString = epsilonResult.acceptStr
	n.dstates[nextState].anchor = epsilonResult.anchor
	n.dstates[nextState].state = nextState //记录当前dfa节点的编号s

	n.printDFAState(&n.dstates[nextState])
	fmt.Print("\n")

	return nextState
}

func (n *NfaDfaConverter) printDFAState(dfa *DFA) {


	fmt.Printf("DFA state : %d, it is nfa are: {", dfa.state)
	for _, nfa := range dfa.set {


		fmt.Printf("%d,", nfa.state)
	}

	fmt.Printf("}")
}

func (n *NfaDfaConverter) MakeDTran(start *NFA) {


	//根据输入的nfa状态机起始节点构造dfa状态机的跳转表
	startStates := make([]*NFA, 0)
	startStates = append(startStates, start)
	statesCopied := make([]*NFA, len(startStates))
	copy(statesCopied, startStates)

	//先根据起始状态的求Epsilon闭包操作的结果,由此获得第一个dfa节点
	epsilonResult := EpsilonClosure(statesCopied)
	n.dstates[0].set = epsilonResult.results
	n.dstates[0].anchor = epsilonResult.anchor
	n.dstates[0].acceptString = epsilonResult.acceptStr
	n.dstates[0].mark = false

	//debug purpose
	n.printDFAState(&n.dstates[0]
