Cadence SPB安装及重装

最新推荐文章于 2024-10-31 10:34:20 发布
原创 最新推荐文章于 2024-10-31 10:34:20 发布 · 2.2k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#CadenceSPB

本文详细介绍了Cadence软件的首次安装流程及遇到问题时的解决办法，特别针对重装过程中可能出现的失败情况，提供了具体的修改setup.ini文件中ProductGUID参数的解决方案。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、Cadence 第一次安装问题

  1. 下载Cadence 16.6安装包
  2. 接下来步骤见Cadence安装链接
    二、Cadence 重装问题

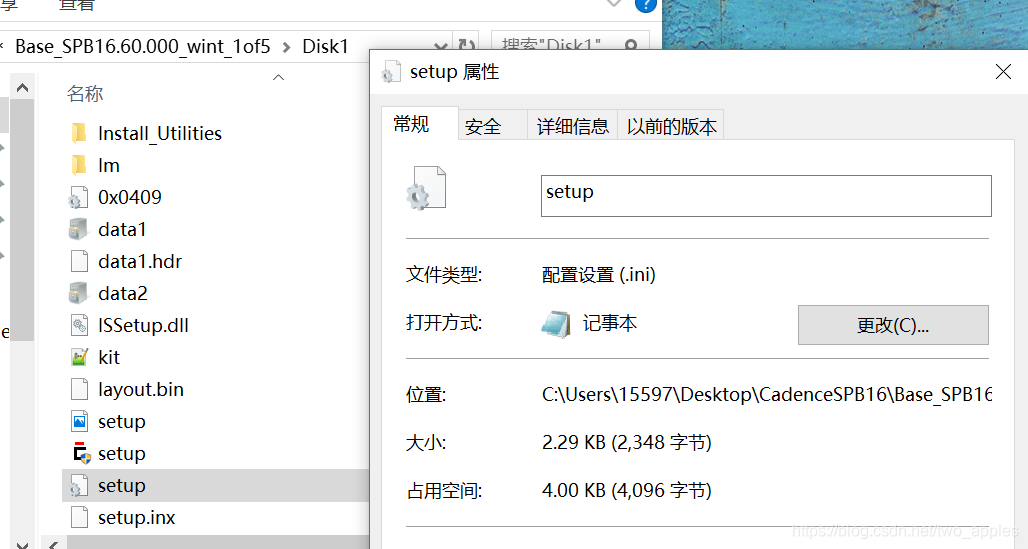

    Cadence 重装就算把之前安装的所有文件全部删除依然会失败，用下面的方法后重新安装就可以了，找到安装包里的Disk 里的setup.ini
    在这里插入图片描述
    用记事本打开，然后将ProductGUID=4CA5F148-A11D-4D37-A2D3-CCFC671F113C （不同的人可能有不同的值，将这行删除，就可以按照第一次安装的步骤安装了）
