一、GeoServer 简介

二、安装

1. 安装JDK（GeoServer服务是基于Java开发），JDK安装略。

2. 下载稳定版本的GeoServer，本次安装基于二进制文件安装。

3. 解压并修改启动端口（根据需要修改端口）

1. 增加WPS插件--MBTile必须有WPS插件

一、GeoServer 简介

GeoServer是一个用于共享地理空间数据的开源服务器。

GeoServer实现行业标准的OGC协议，如Web功能服务（WFS）、Web地图服务（WMS）和Web覆盖服务（WCS）。其他格式和发布选项作为扩展提供，包括Web处理服务（WPS）和Web地图平铺服务（WMTS）。

官网地址： GeoServer

二、安装

1. 安装JDK（GeoServer服务是基于Java开发），JDK安装略。

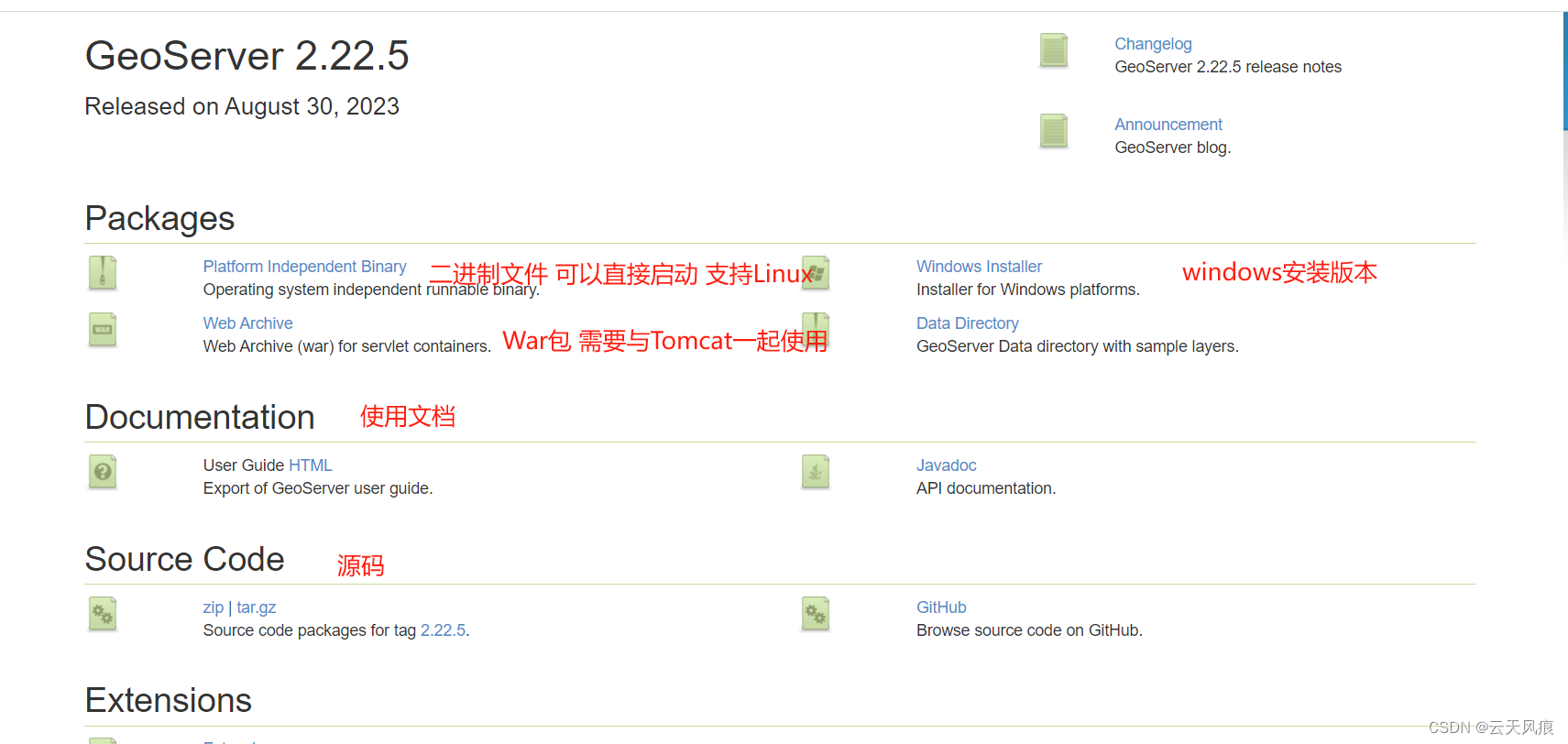

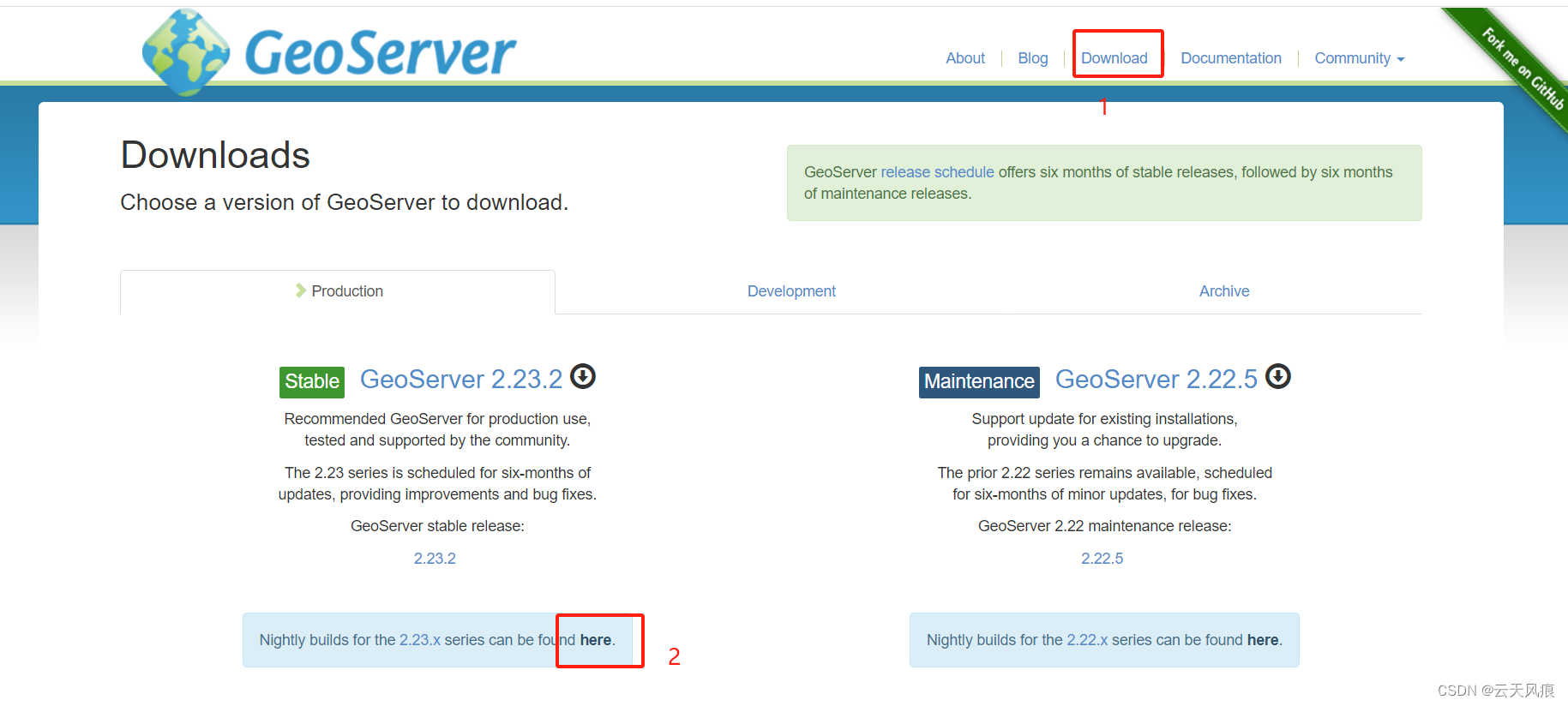

2. 下载稳定版本的GeoServer，本次安装基于二进制文件安装。

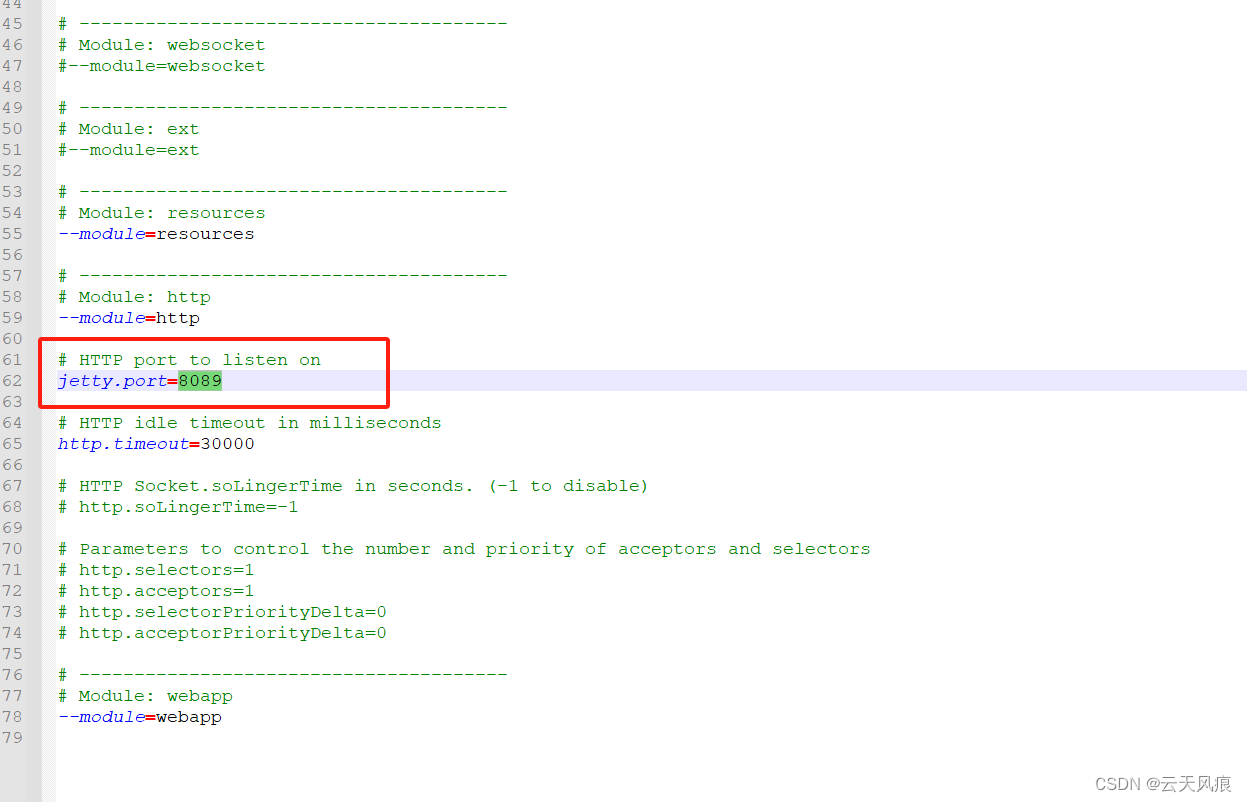

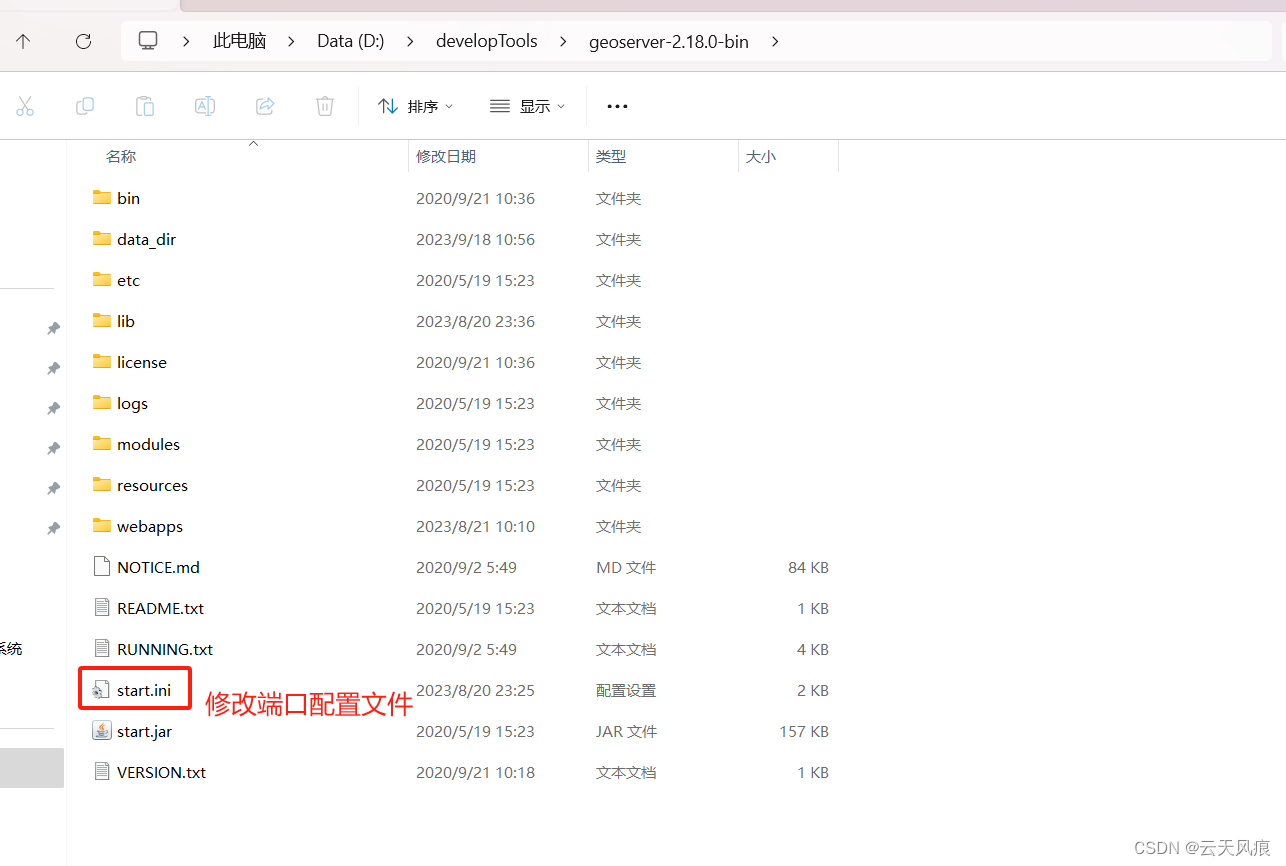

3. 解压并修改启动端口（根据需要修改端口）

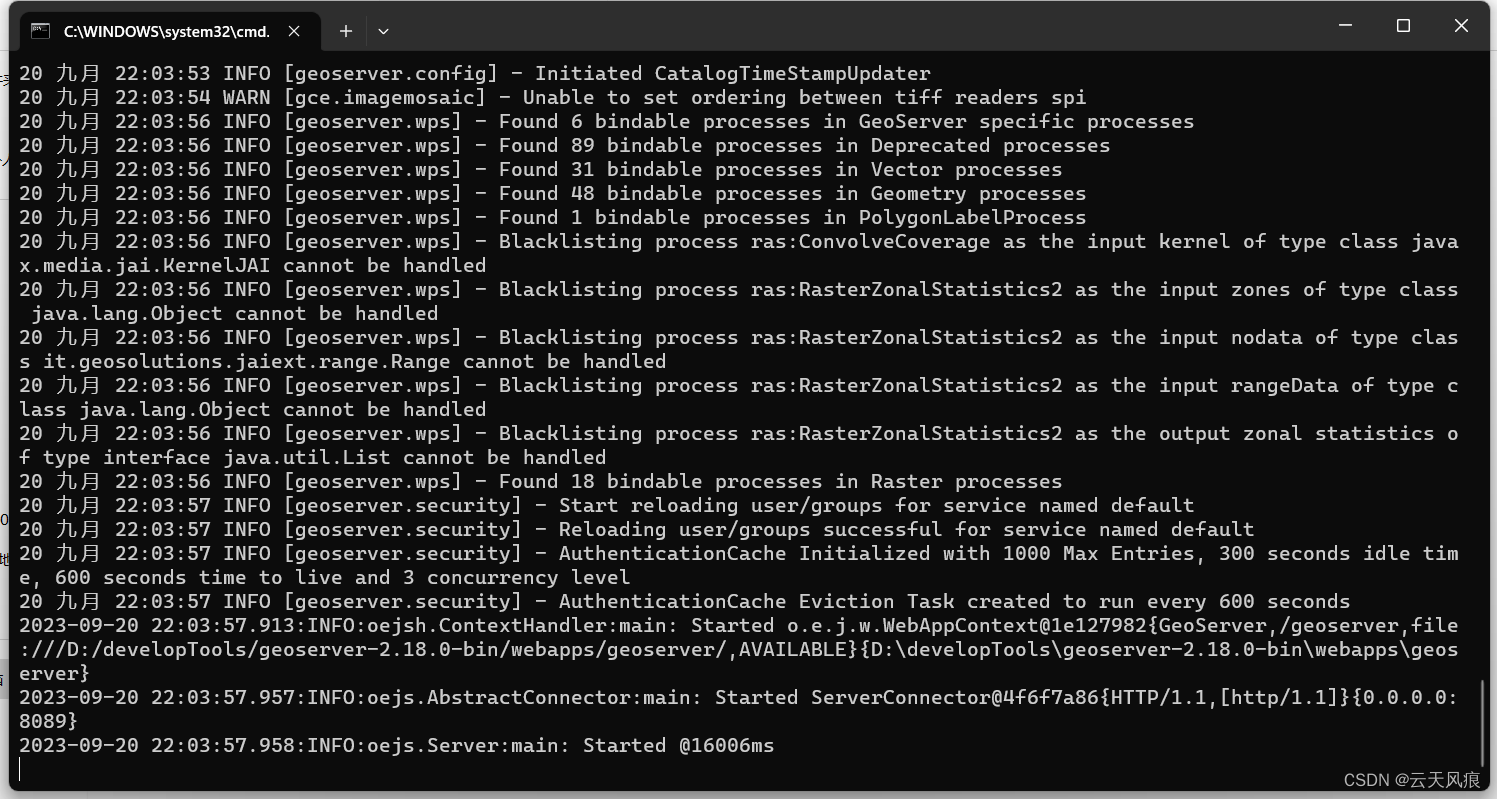

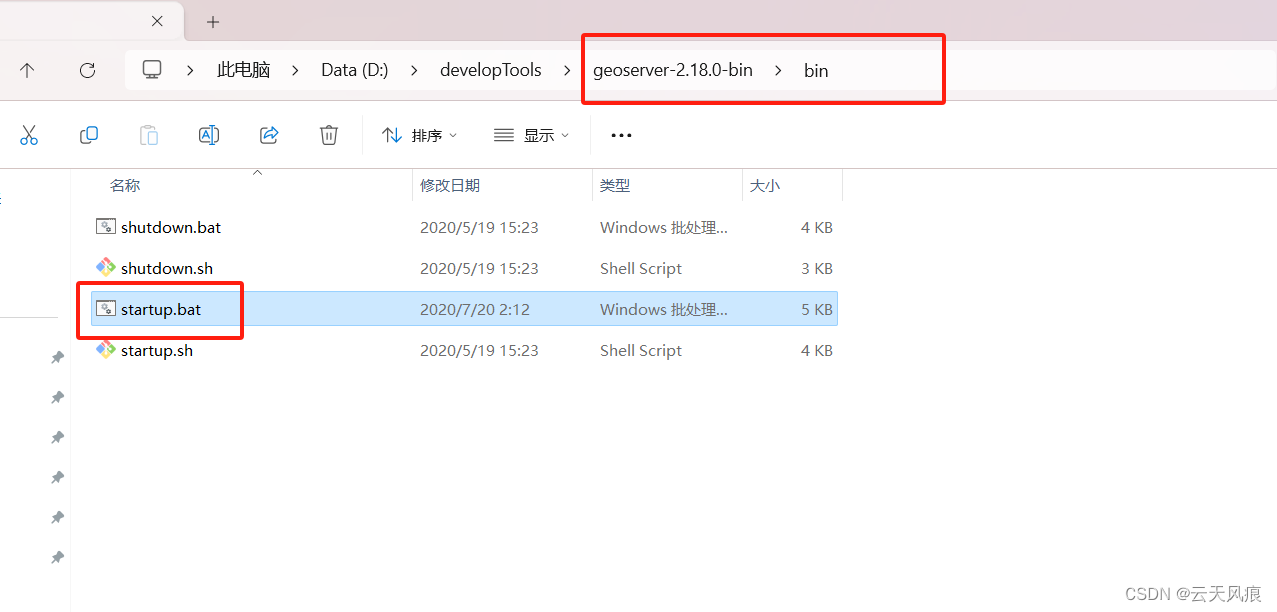

4.启动GeoServer 服务

三、GeoServer使用

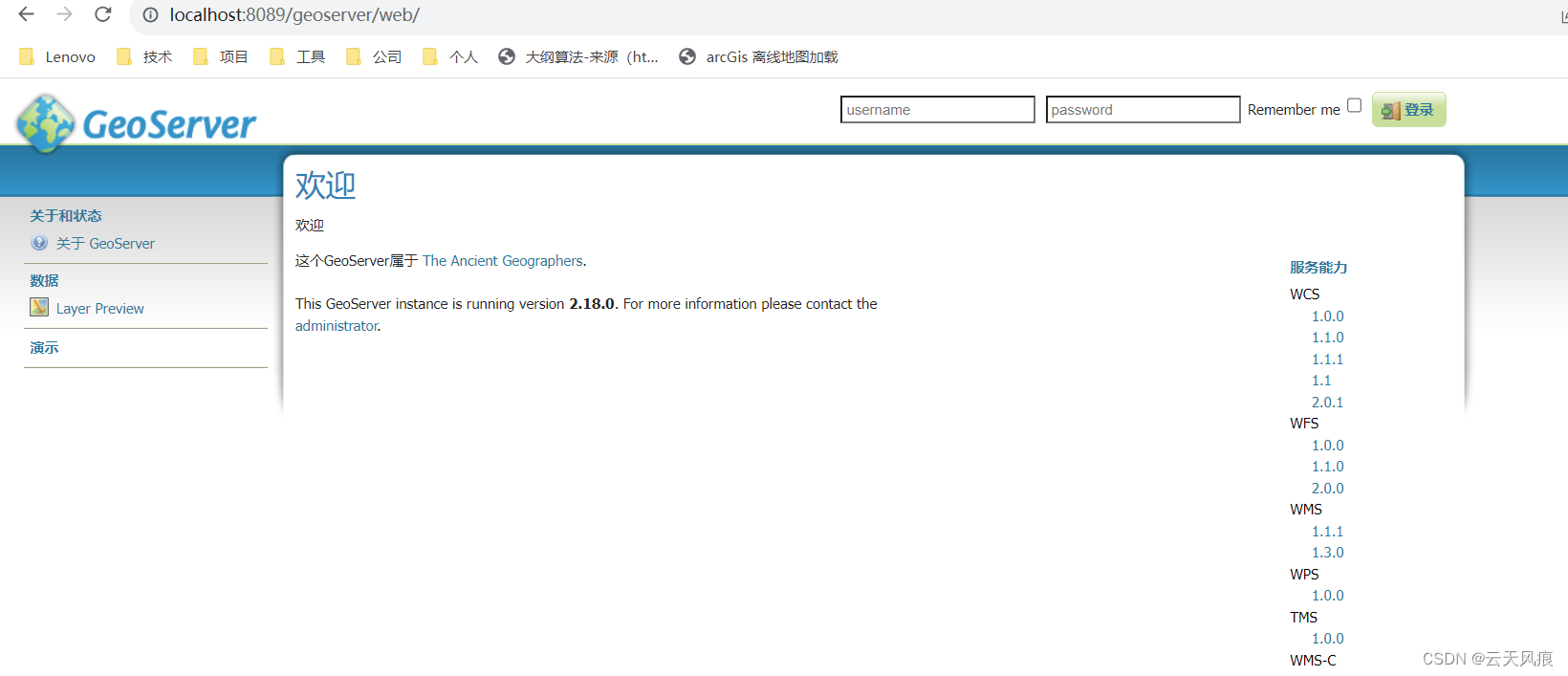

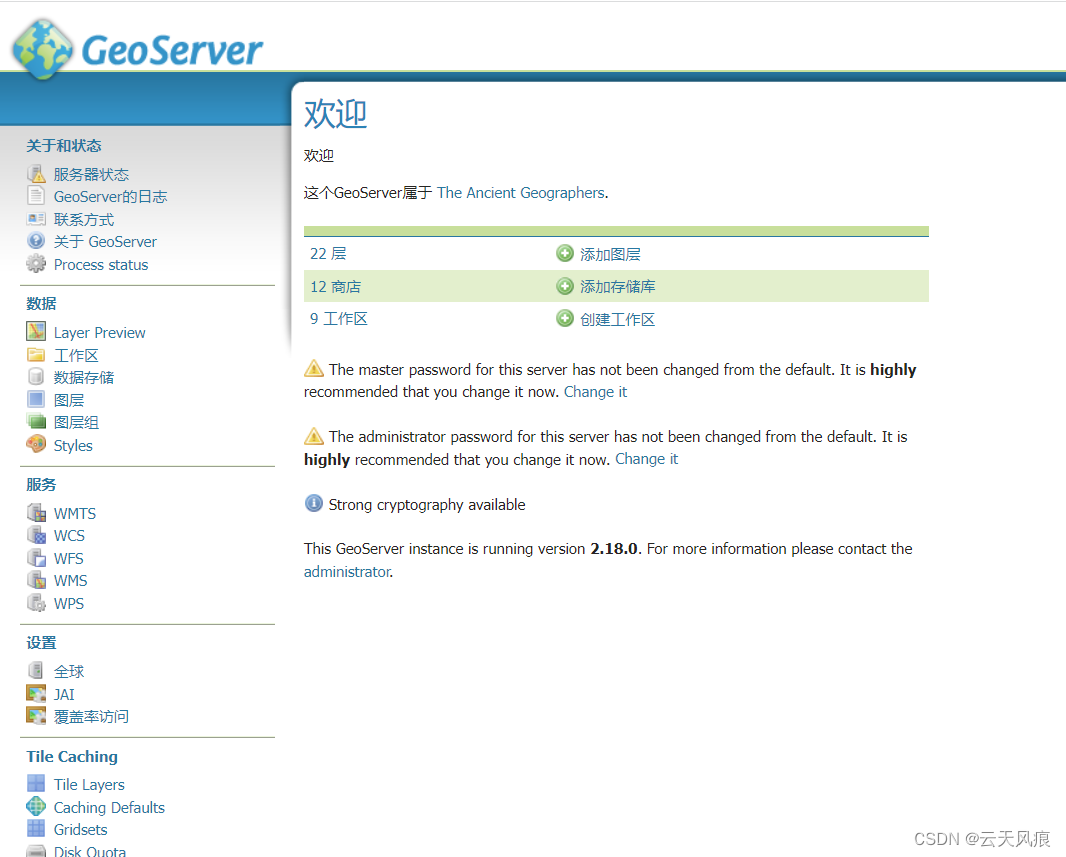

1. 访问并登录

访问地址： http://localhost:8089/geoserver/web/ 登录用户名密码：admin/geoserver

端口地址根据自己配置的访问

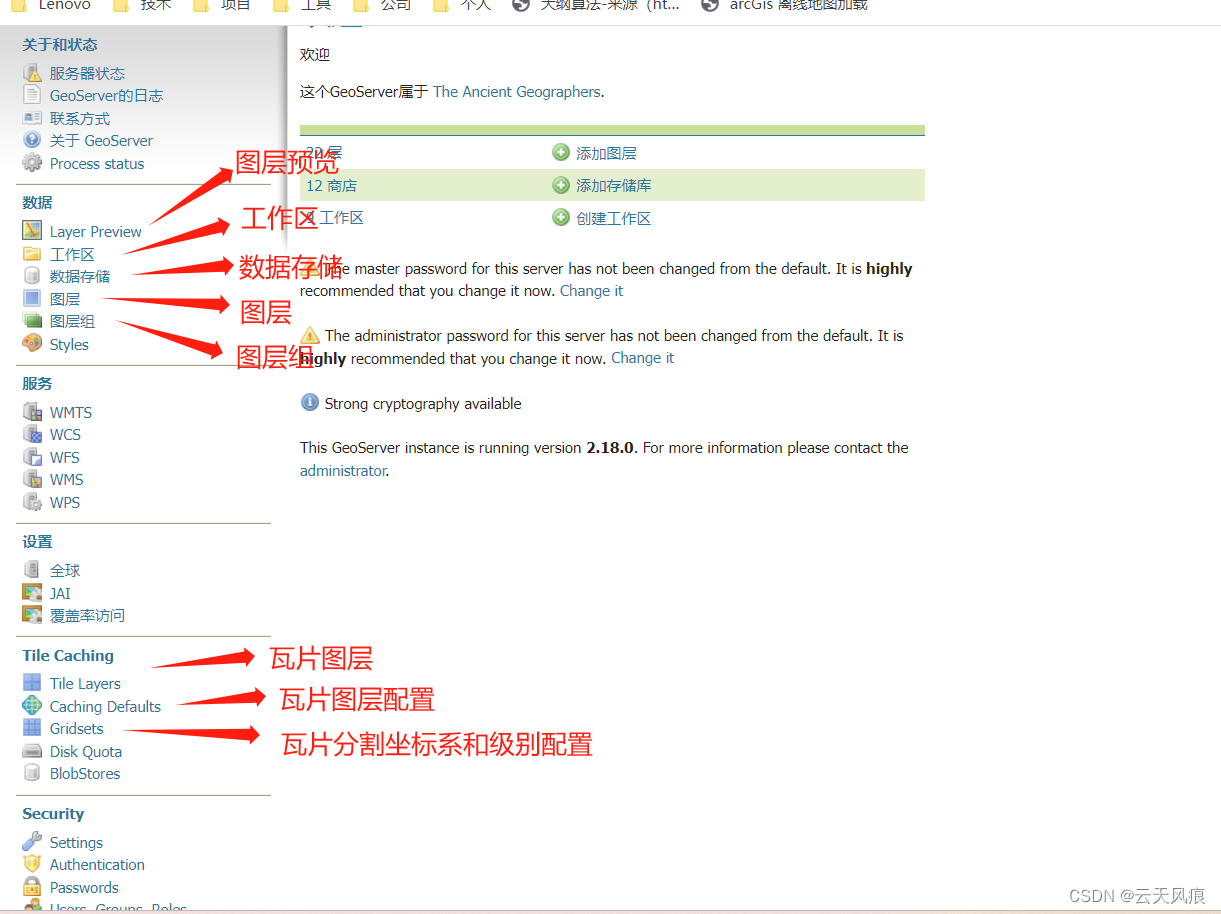

2.菜单功能说明

工作区：新建服务的基础，每个图层和数据存储都基于工作区。
数据存储：离线地图数据导入
图层：发布地图离线数据。发布后形成一个地图数据就是一个图层。
图层组：多个图层组合在一起形成一个图层组。
Tile Layers(瓦片图层)：针对已经发布的服务生成瓦片缓存。并且可针对瓦片发布WMTS服务。瓦片缓存可大大提高访问地图效率
Caching Default：生成缓存瓦片的配置
Gridsets：分割瓦片时用的坐标系以及缩放级别对应的尺寸

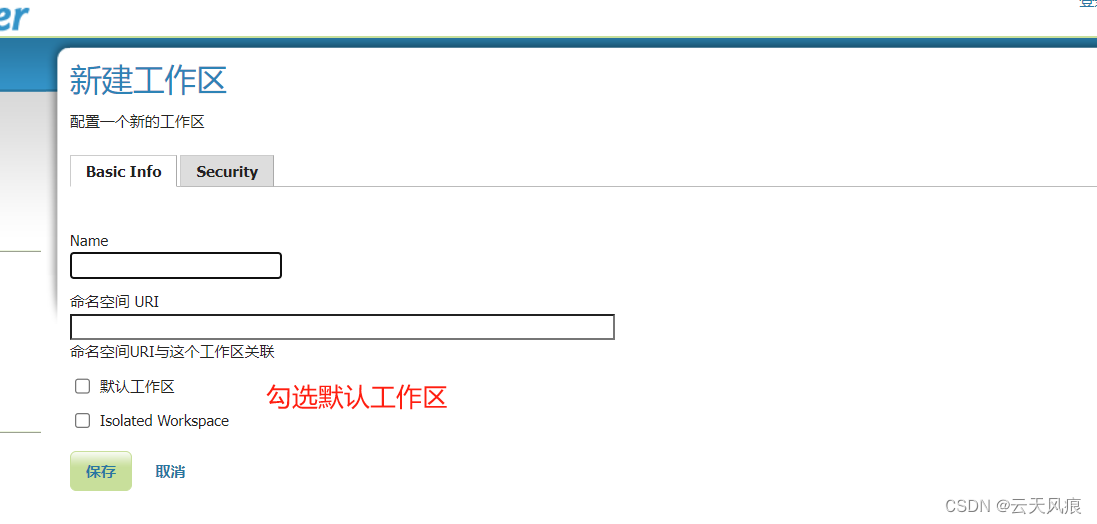

3. 新建工作区

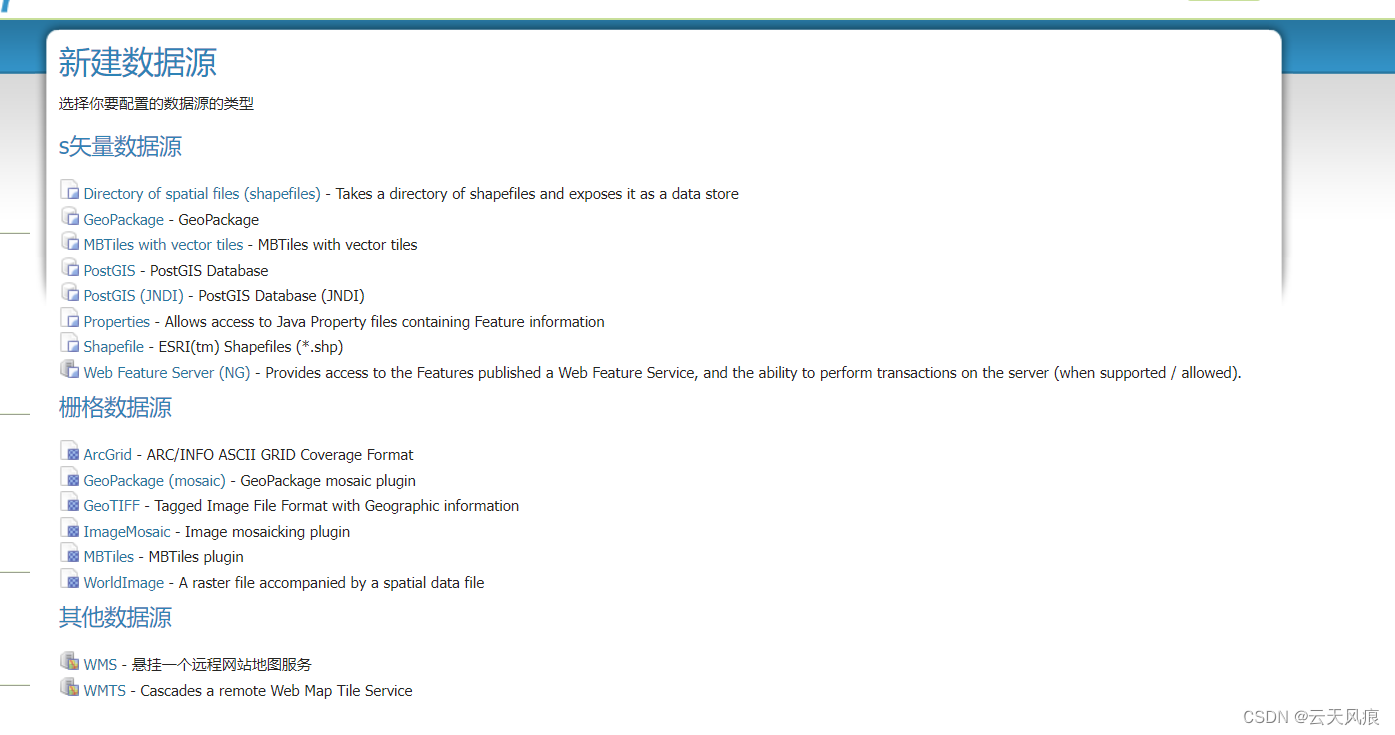

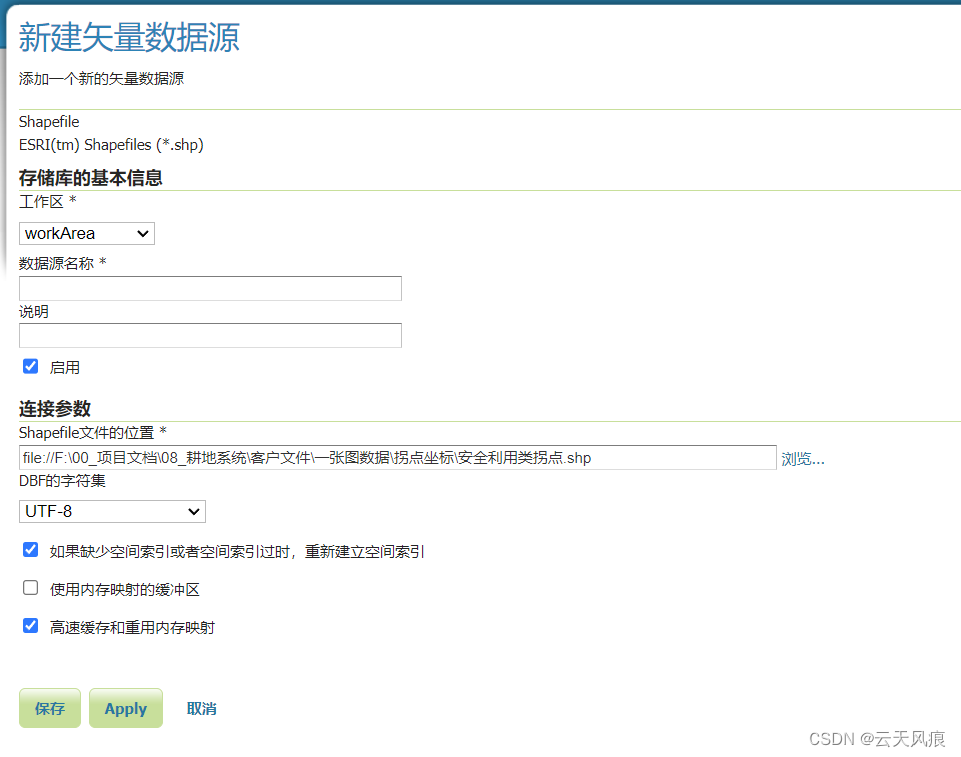

4. 新建数据存储

根据离线数据类型新建对应的数据存储。如果要做测试需要离线地图数据可以使用 图新地球软件来导出，但是导出地图源需要自己在网上找。

说明：当使用MBTile类型的数据时，文件位置没有浏览选项。可以使用file:///D/xxx或者file:///usr/local/xxx 方式填入文件信息。但是此处的文件是服务器的文件路径，不支持上传。

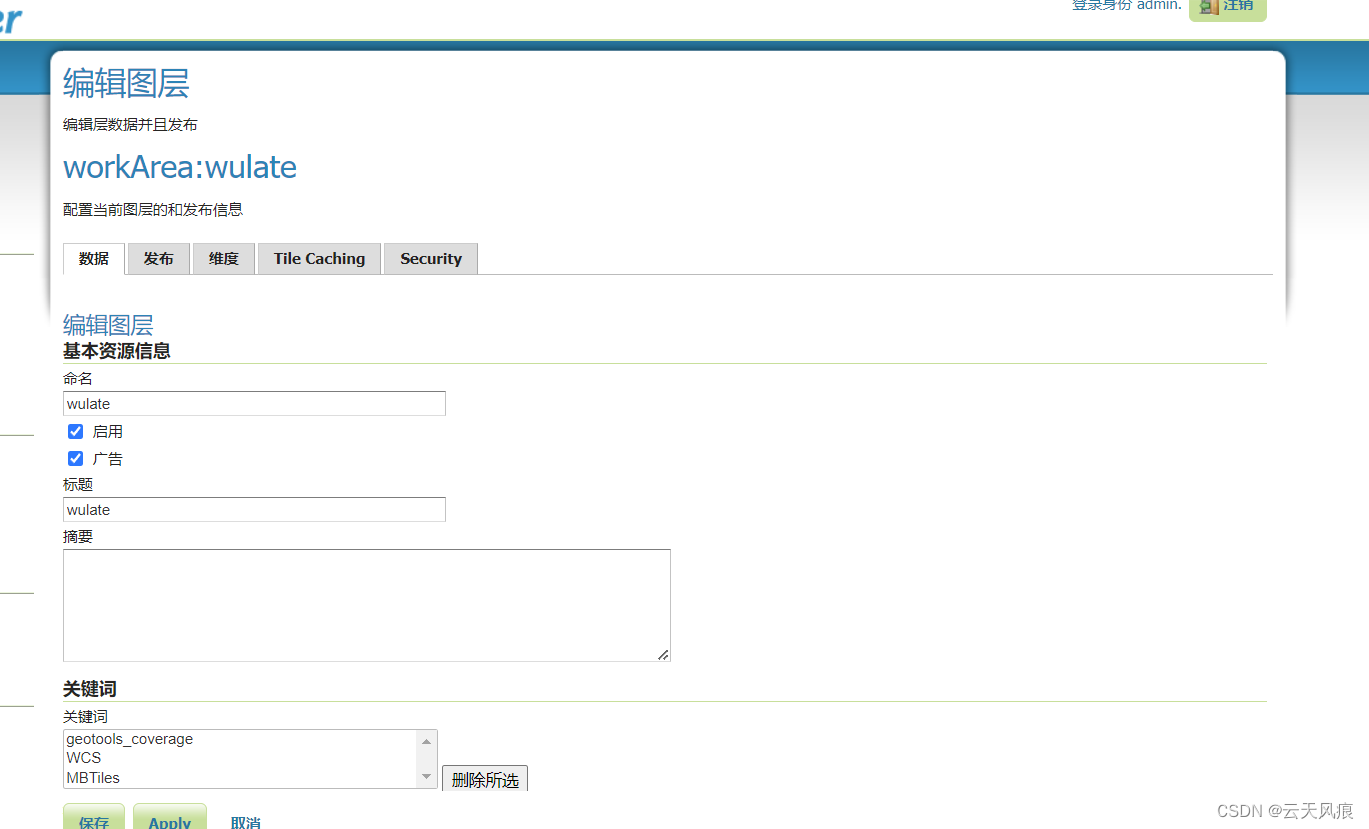

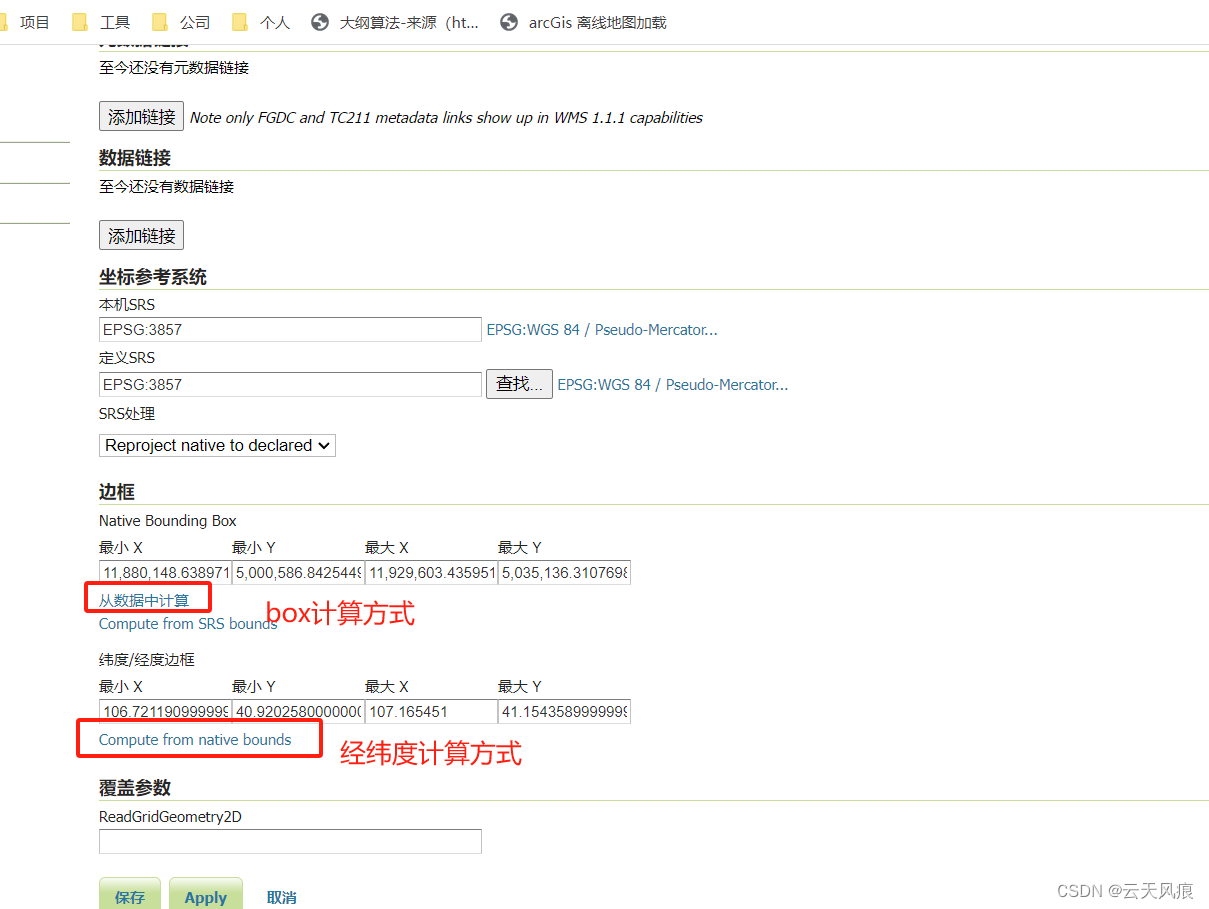

5. 发布图层

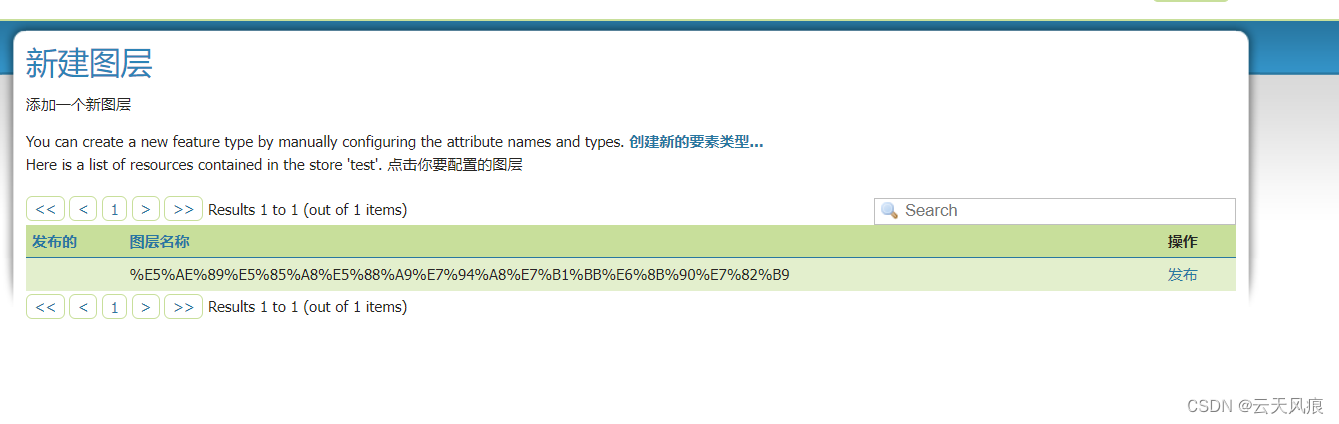

点击发布，发布新图层

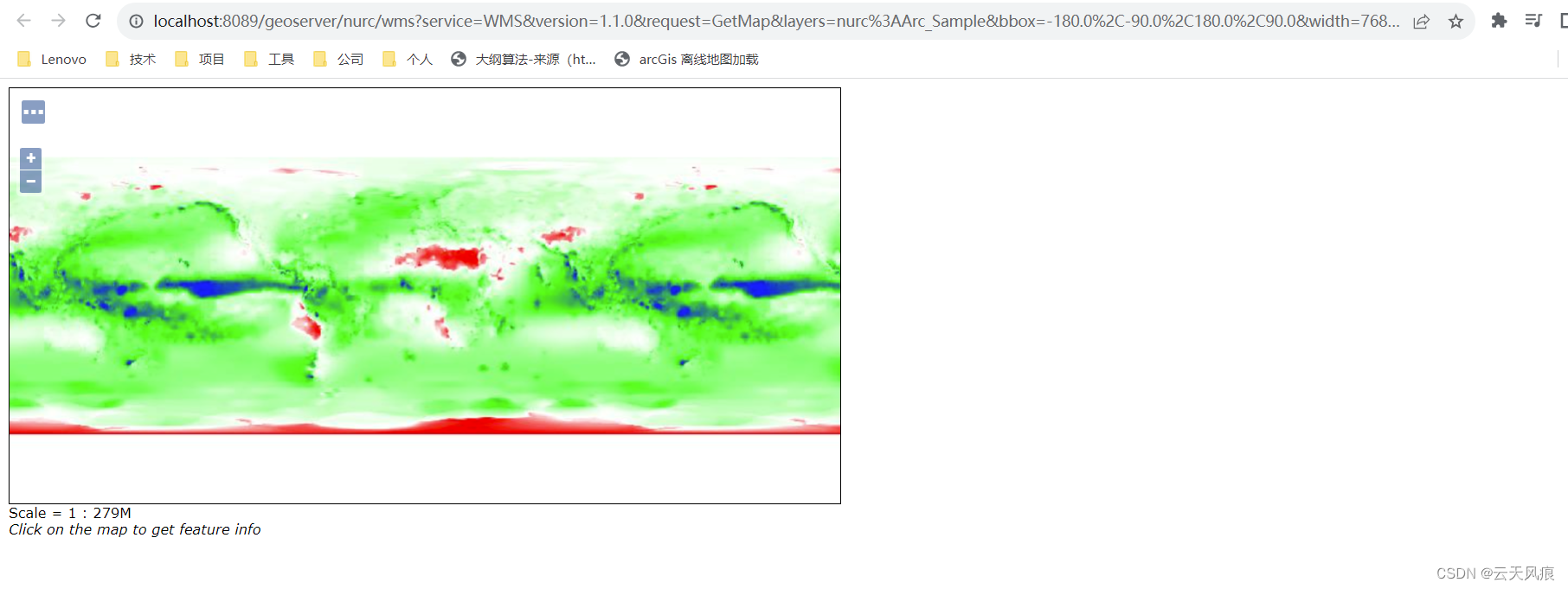

6. 查看发布的图层

四、发布MBTile类型的数据

基础的GeoServer不支持MBTile类型的离线地图数据，需要新增插件。

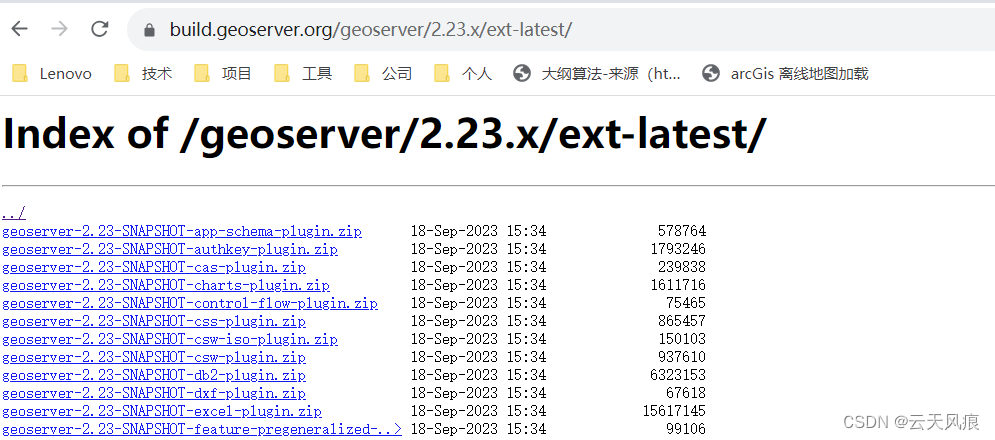

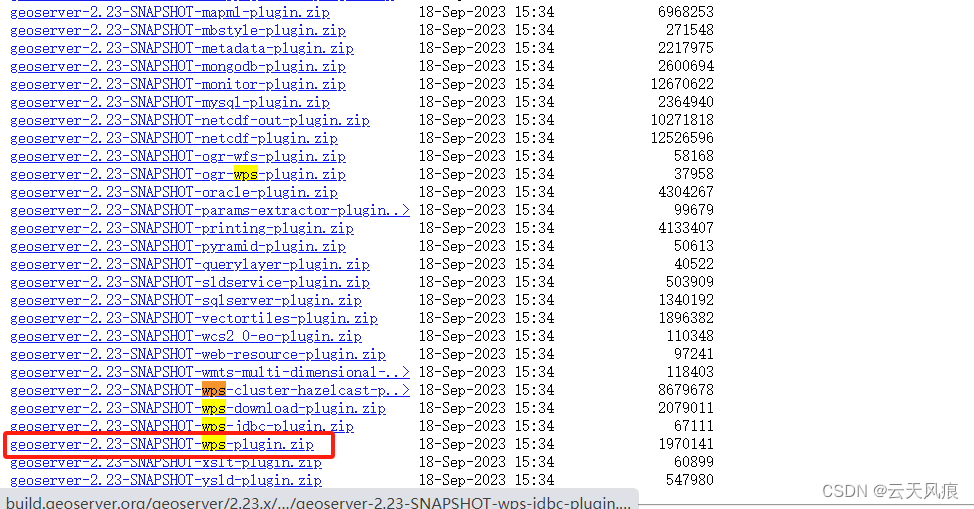

1. 增加WPS插件--MBTile必须有WPS插件

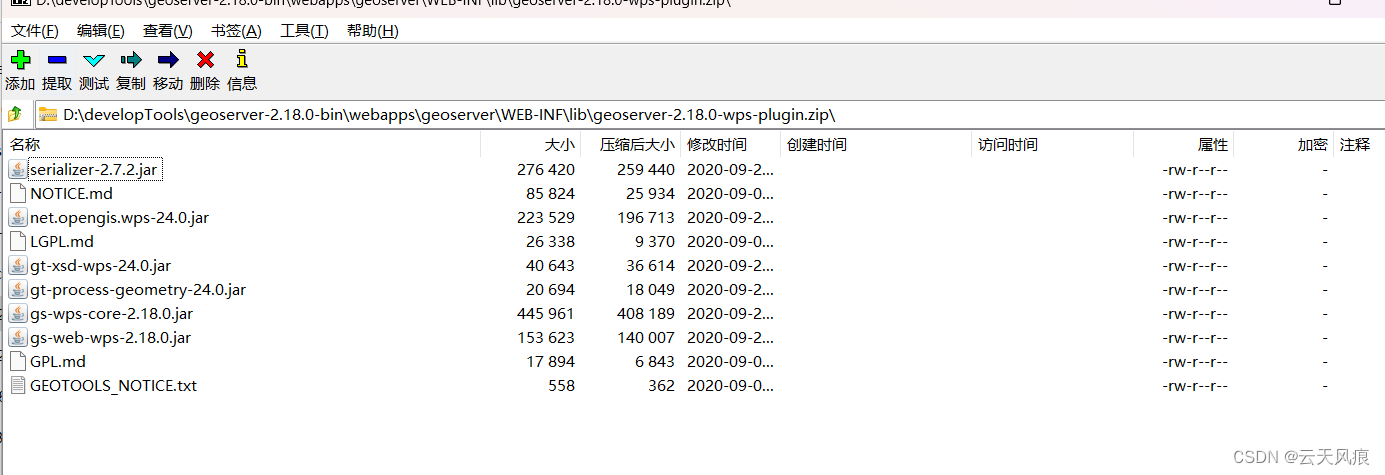

将压缩包的jar包拷贝到 \webapps\geoserver\WEB-INF\lib 路径下

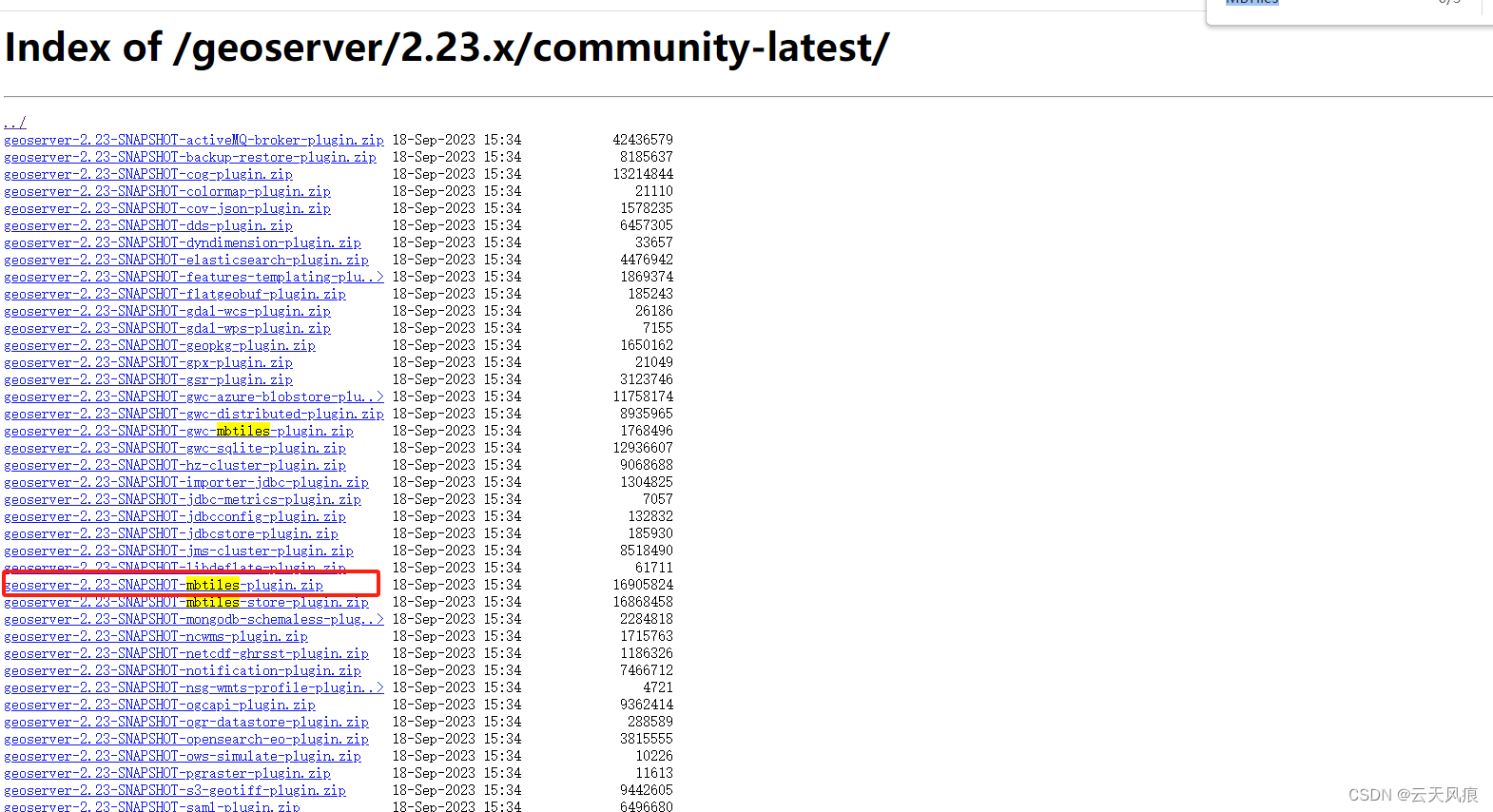

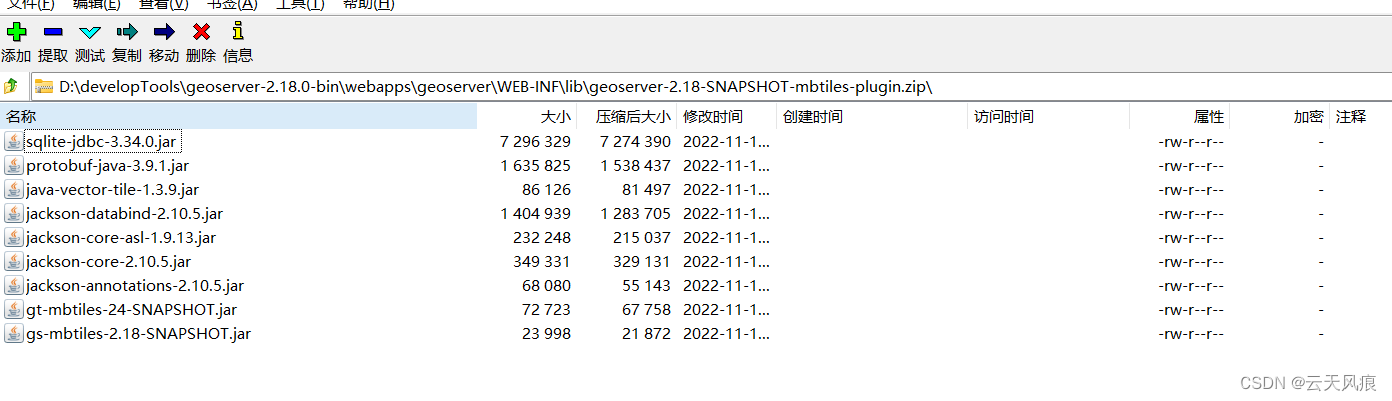

2. 安装MBTile插件

将压缩包的jar包拷贝到 \webapps\geoserver\WEB-INF\lib 路径下

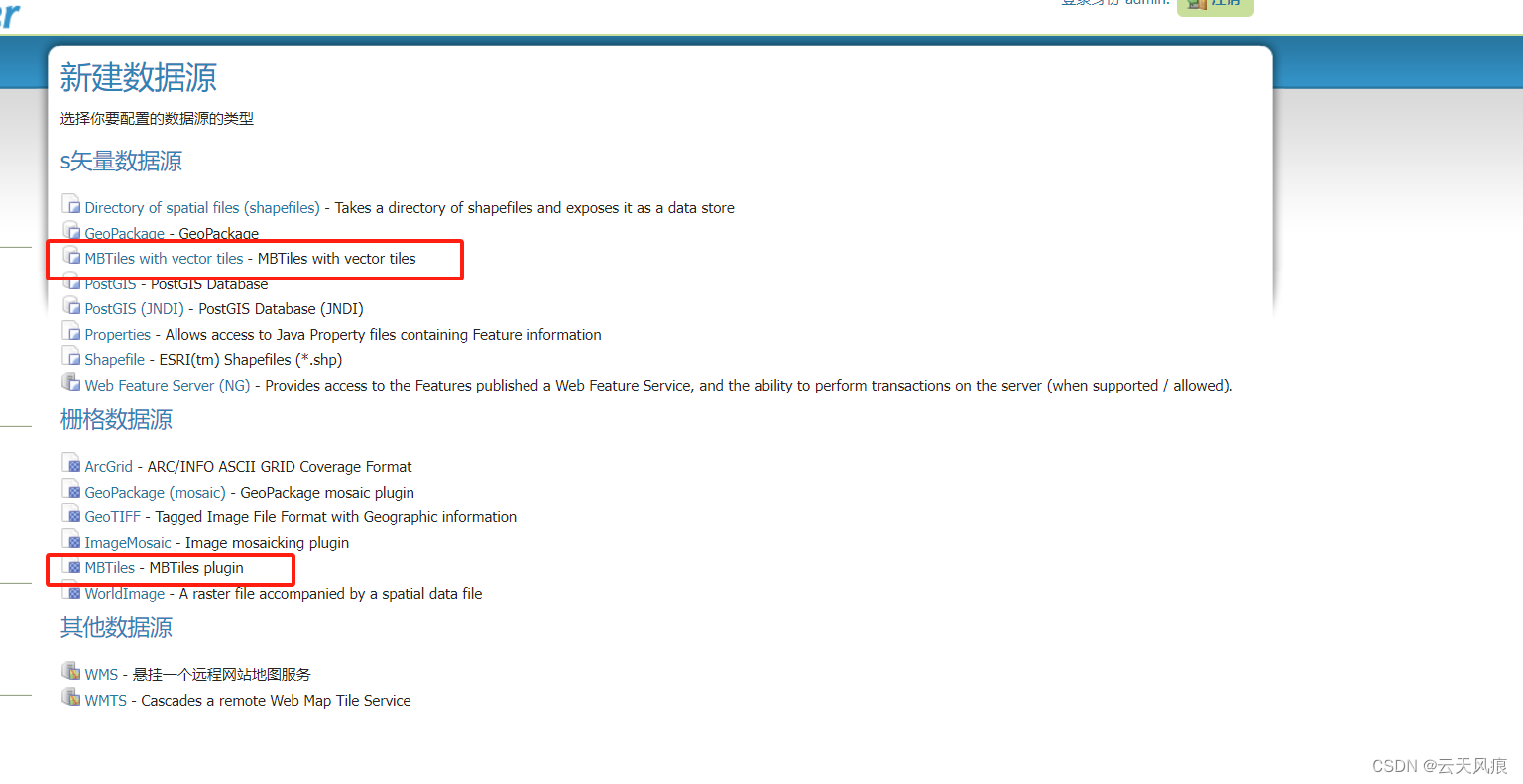

3.重启GeoServer

五、发布WMTS缓存瓦片服务

1.配置缓存瓦片的地址

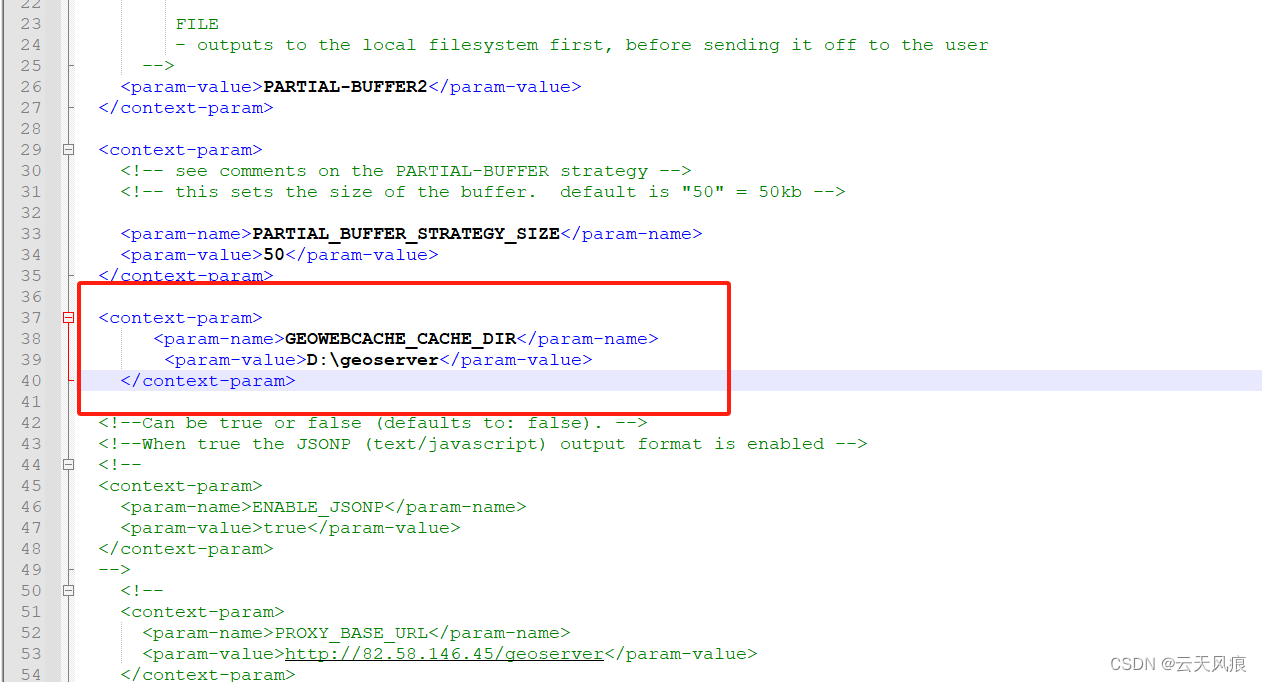

默认的瓦片缓存是基于内存的，也可以配置成本地硬盘缓存。配置地址： \webapps\geoserver\WEB-INF\web.xml增加以下配置

 <context-param>
       <param-name>GEOWEBCACHE_CACHE_DIR</param-name>
       <param-value>D:\geoserver</param-value>
 </context-param>

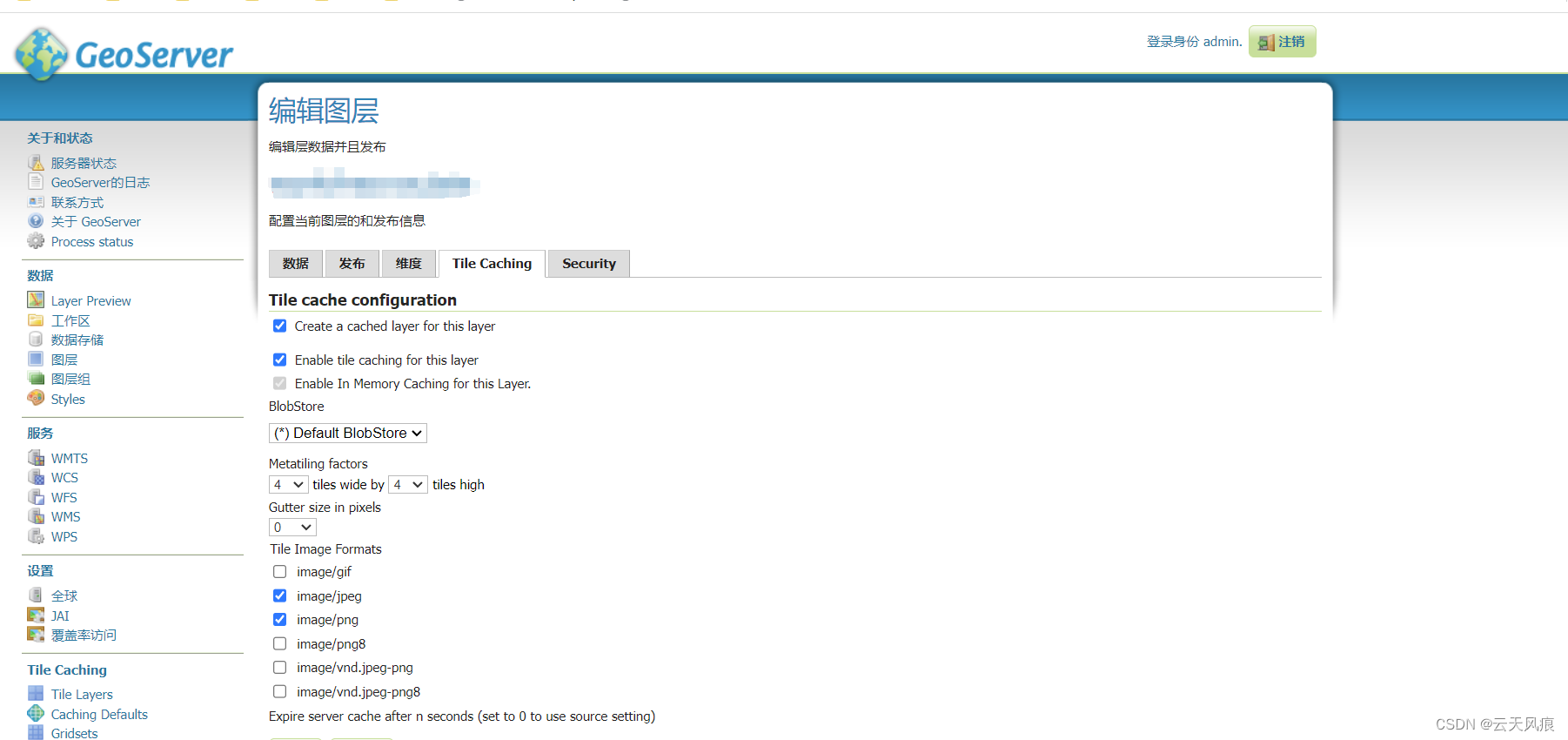

2.配置图层的Tile Caching

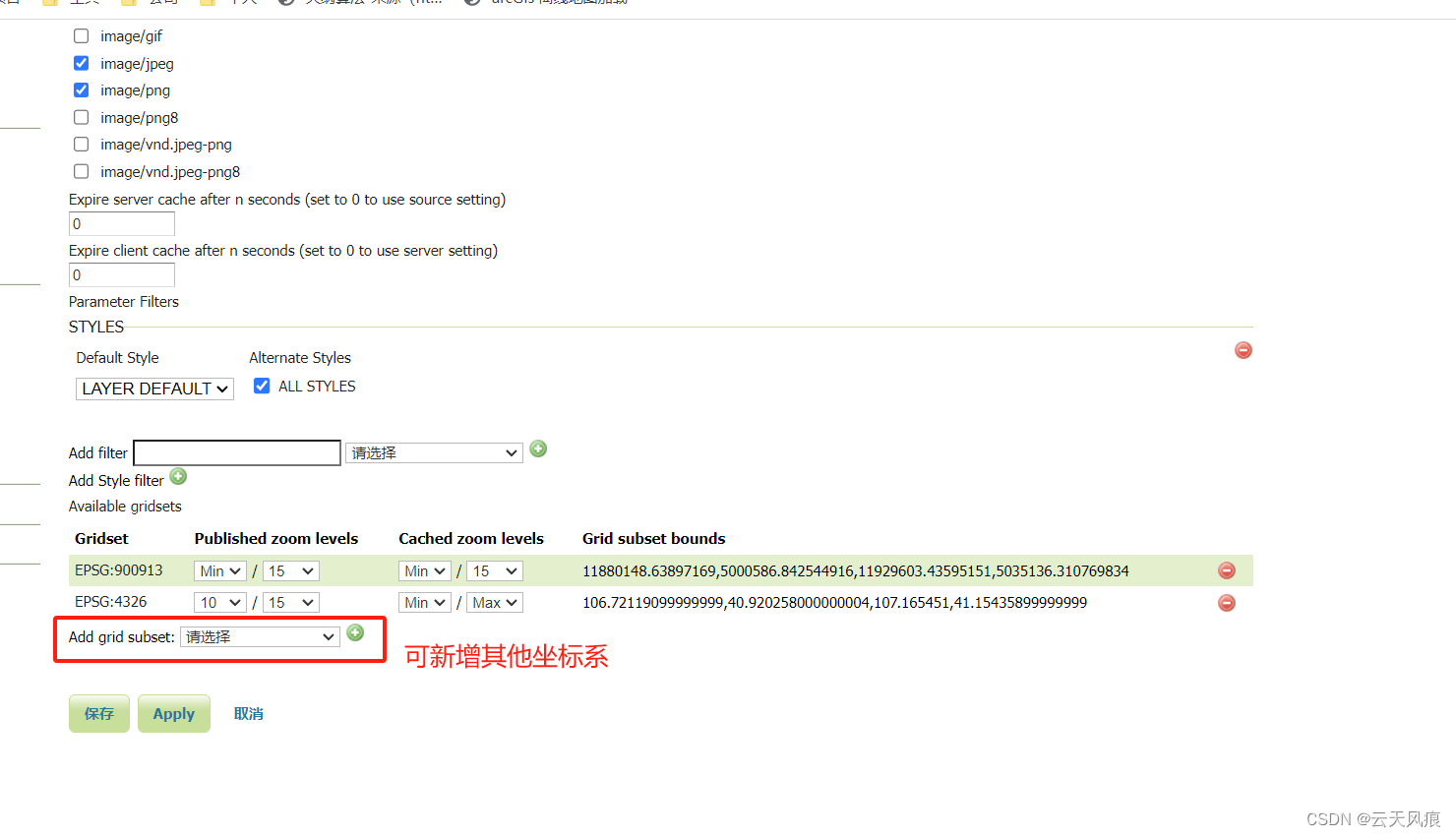

说明：可新增新的坐标系和分辨率，一般使用EPSG4326（WGS84）就够了。

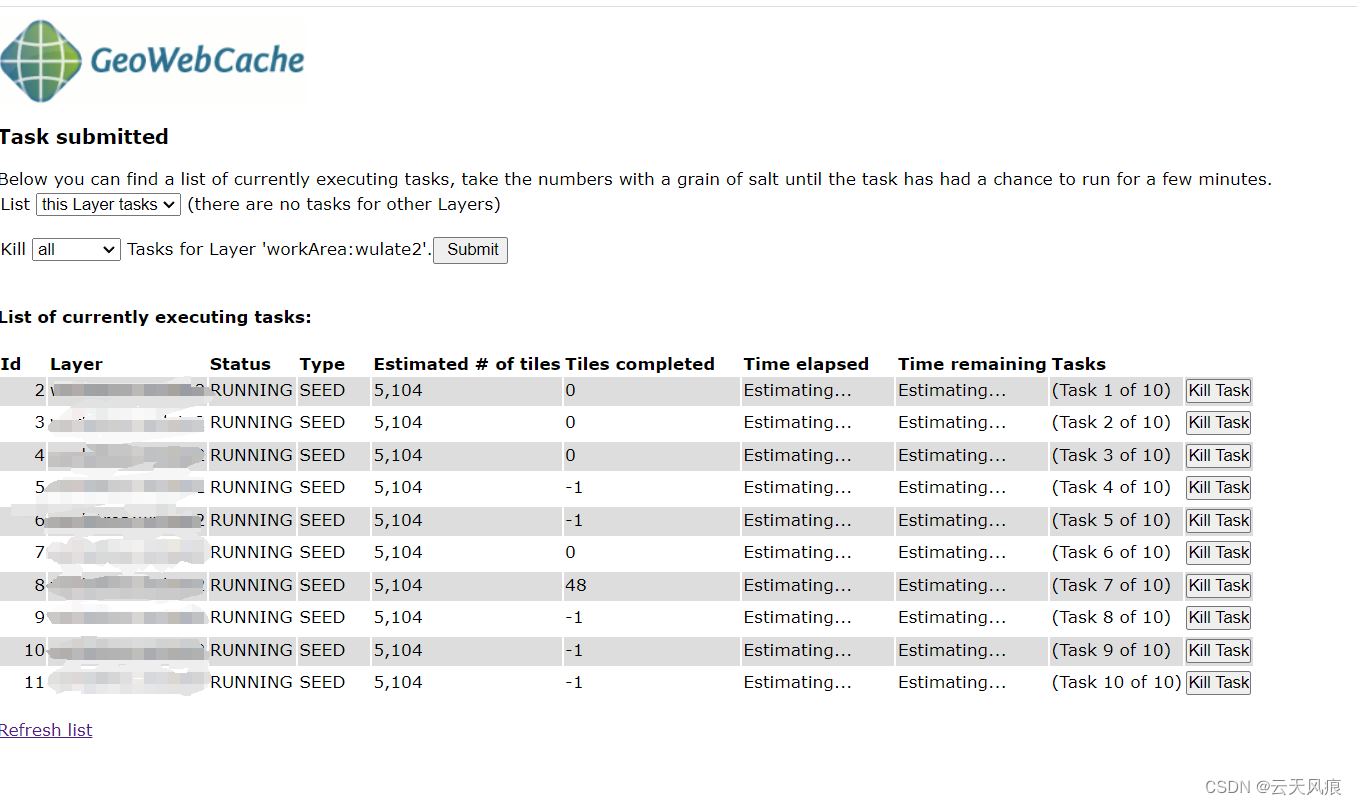

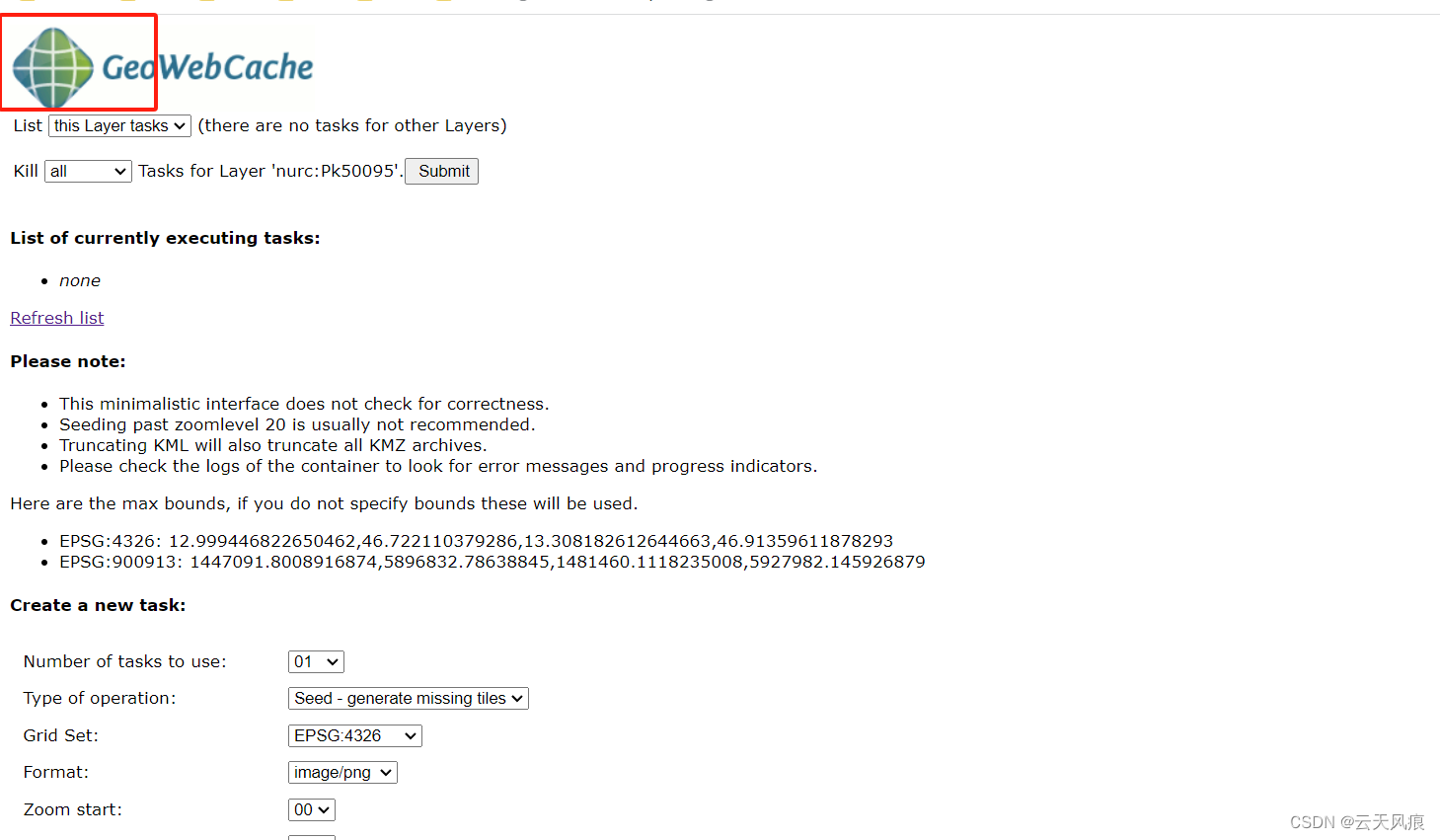

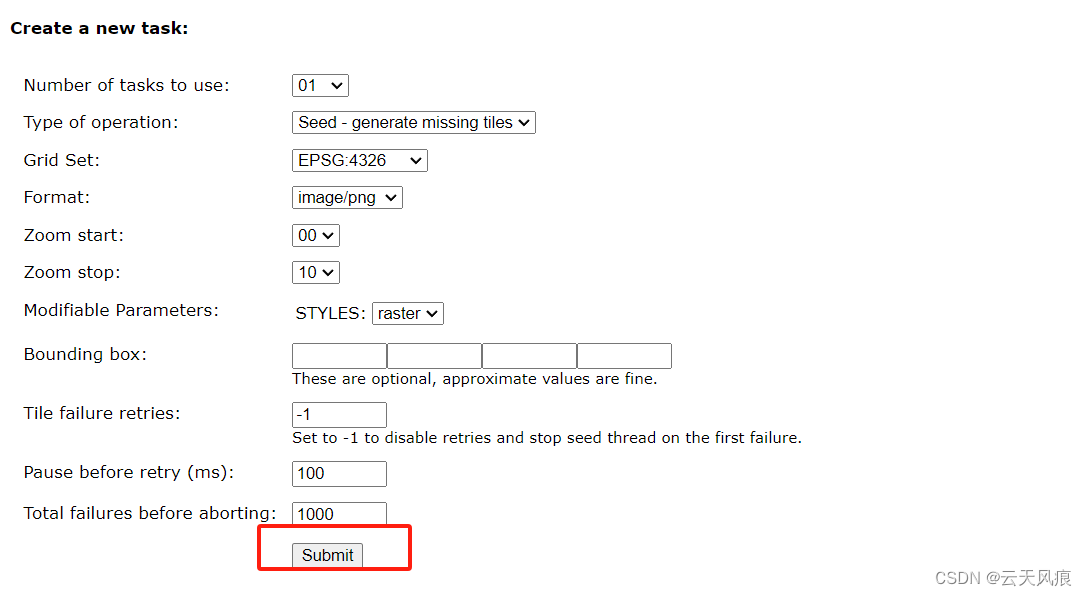

3. 生成缓存瓦片

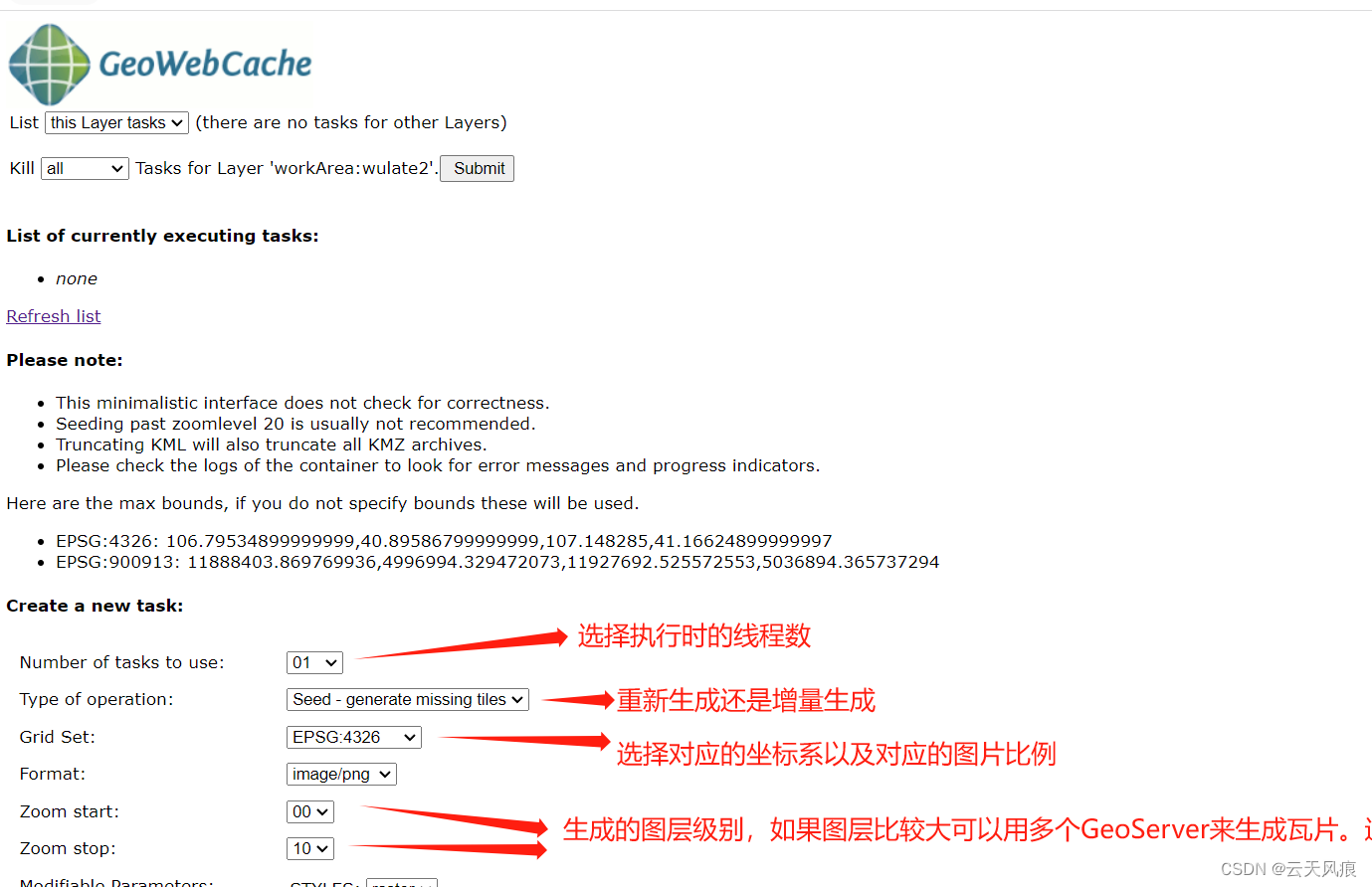

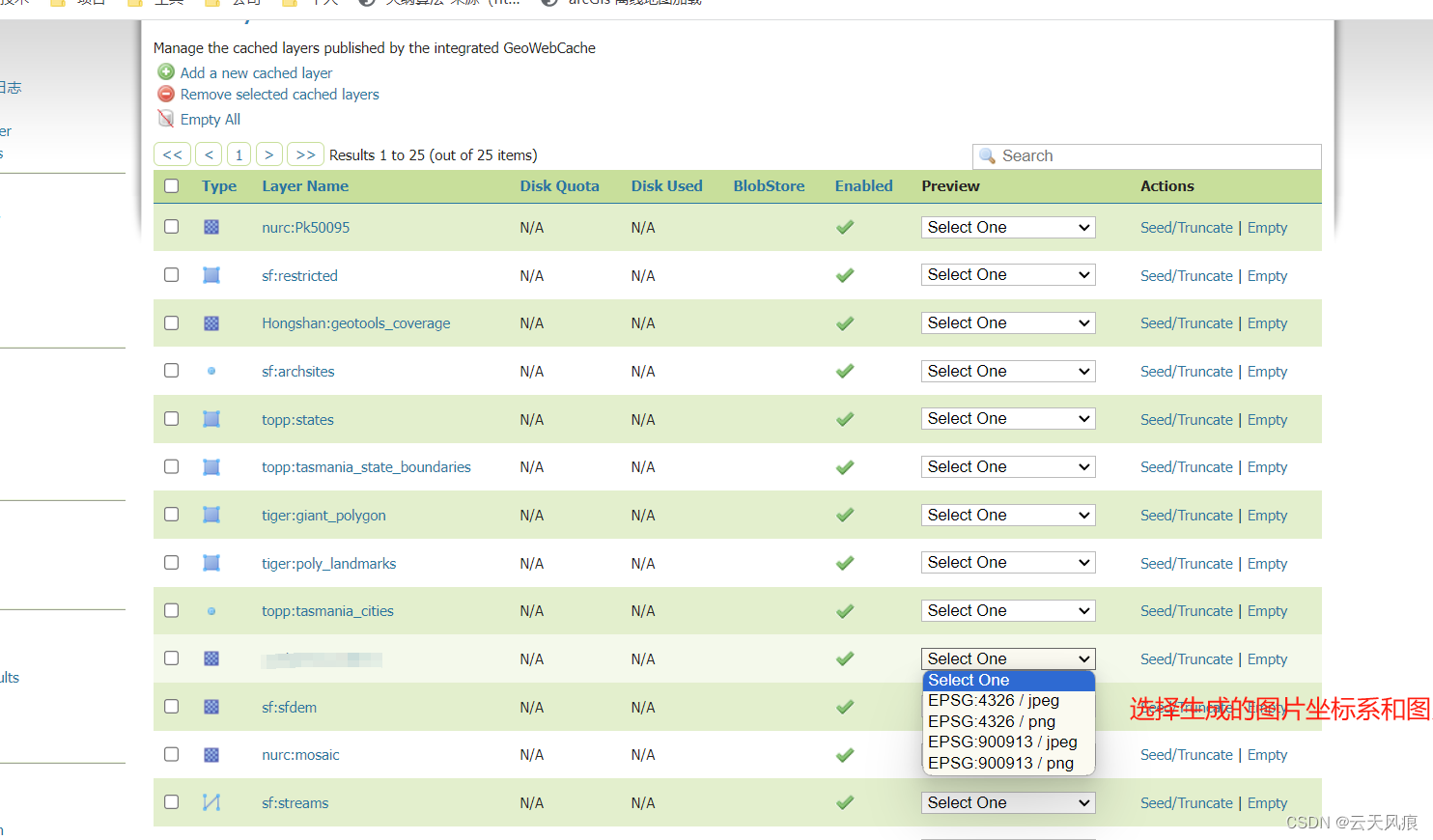

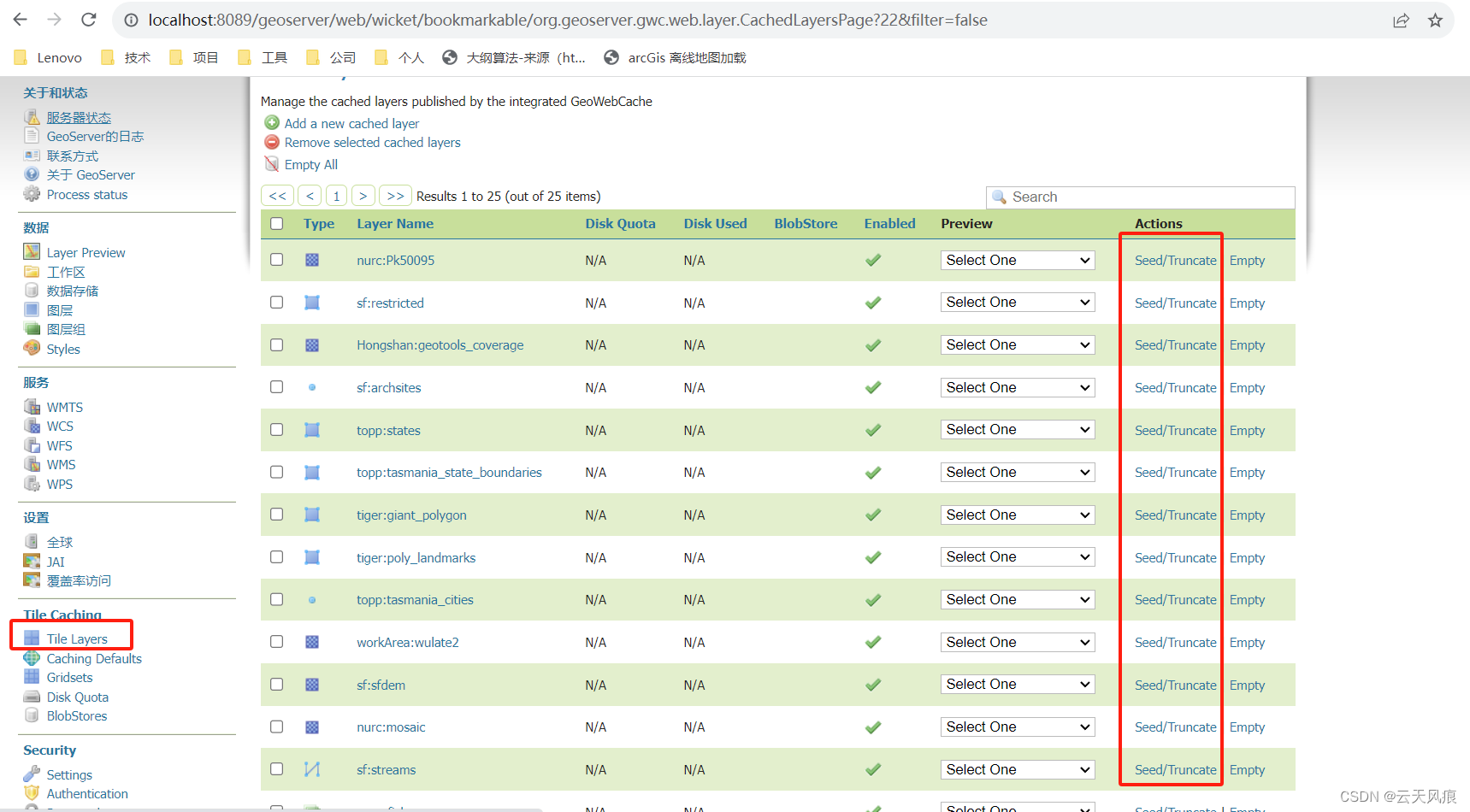

打开Tile Layers 选择对应的图层，然后点击Seed/Truncate

说明：当需要切割的地图太大时可以用多个GeoServer服务来切割。例如第一个服务切割 10-15层级第二个服务切割 16-17 第三个服务切割 18

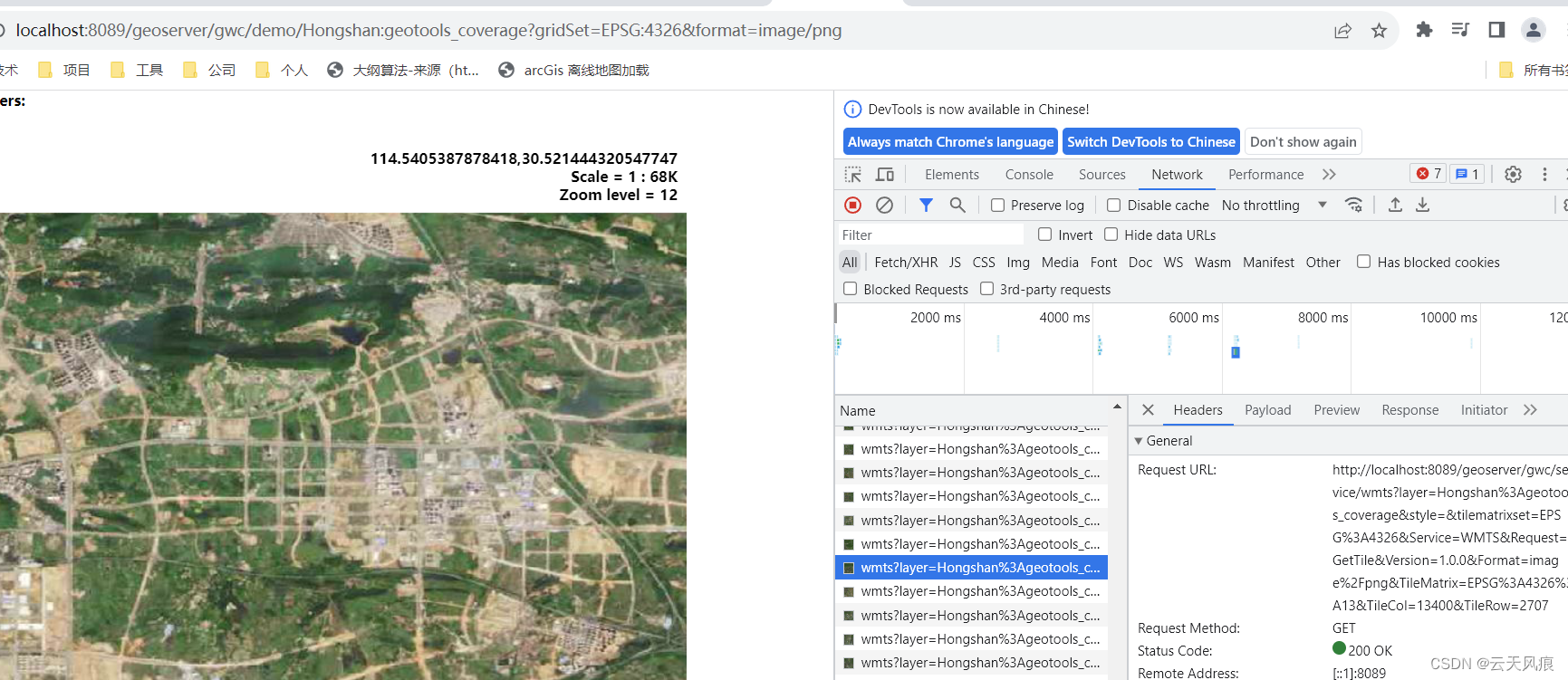

4. 查看瓦片生成结果

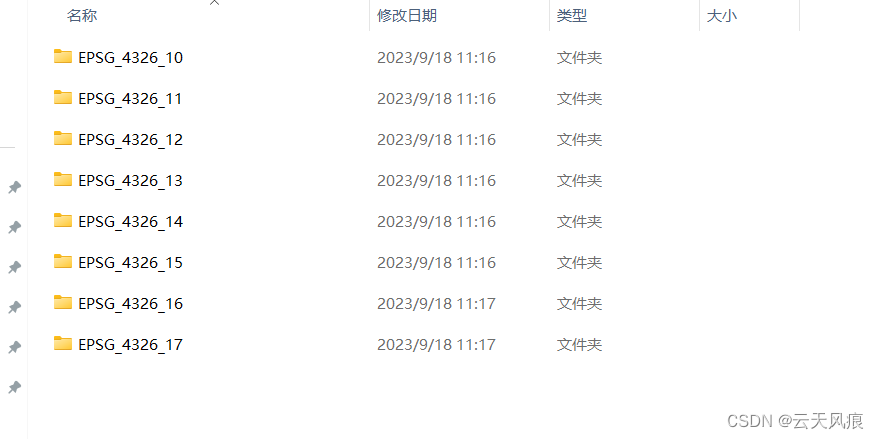

打开对应的瓦片服务响应比较快表示生成瓦片成功（更好的方式是去查询缓存的路径是否有生成文件）

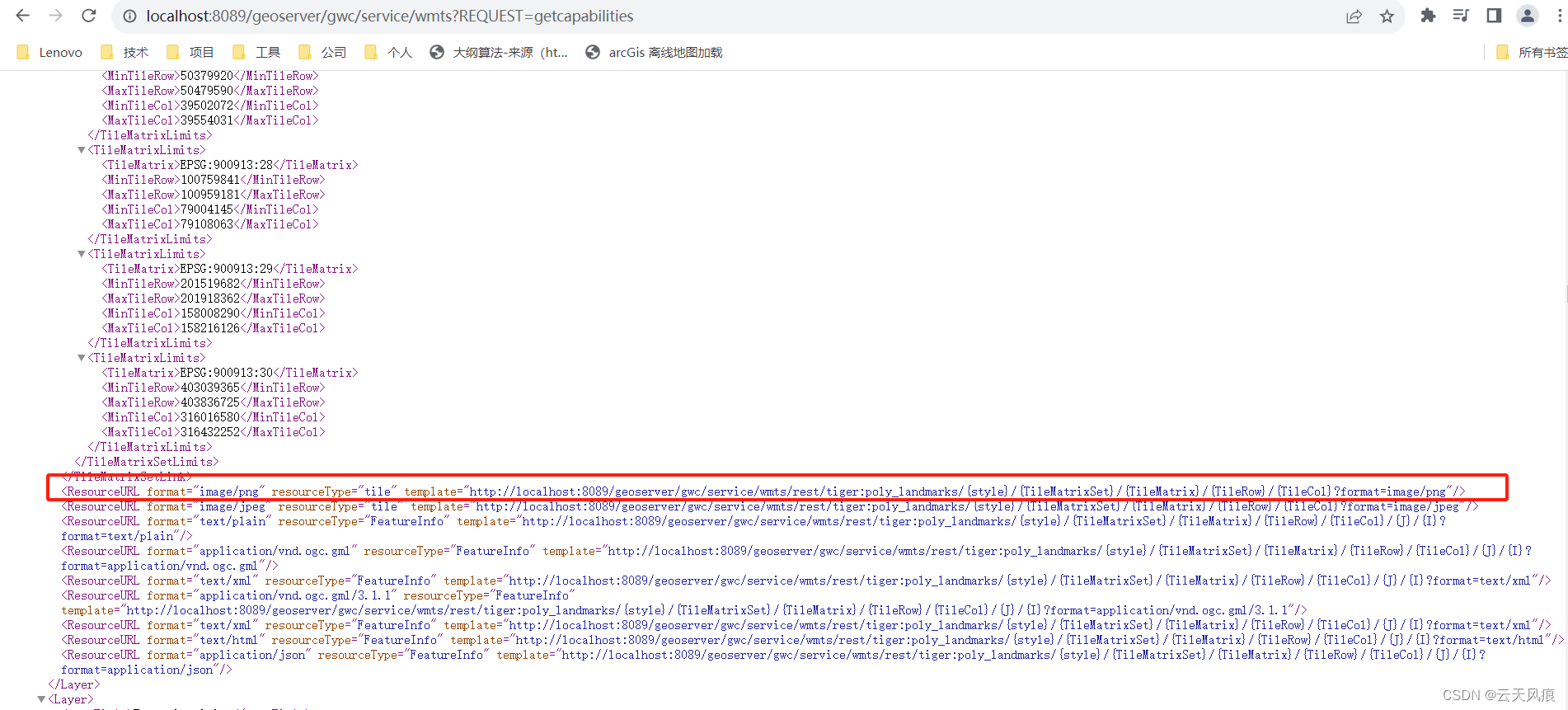

5. 查看WMTS访问说明文档查看

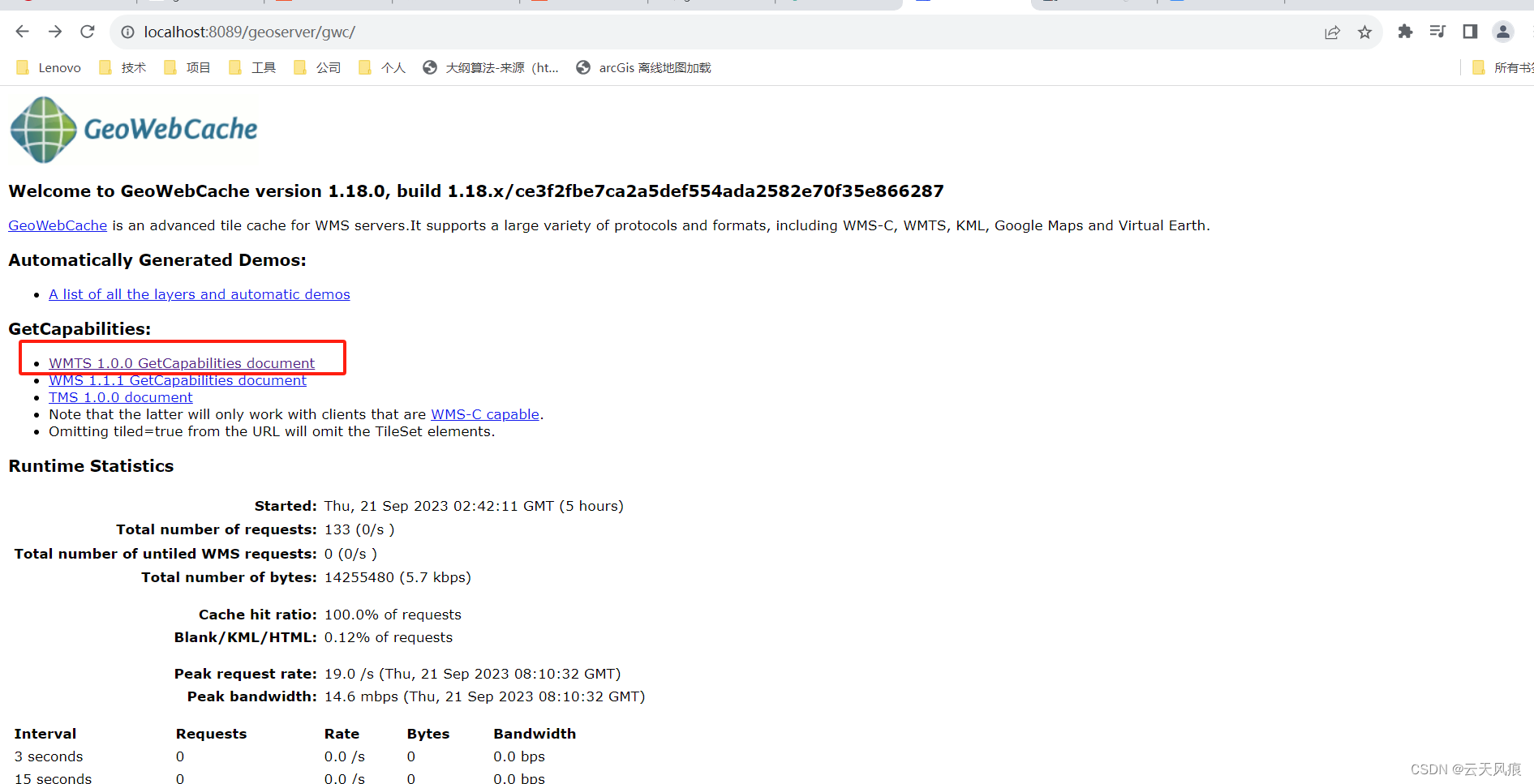

点击 geoWebCache 图标

根据所要访问的瓦片图类型选择对应的URL，在与第4步查看生成瓦片结果中加载URL相互比较来生成最后的URL。

例如：

实际使用：http://localhost:8089/geoserver/gwc/service/wmts?layer=Hongshan%3Ageotools_coverage&style=&tilematrixset=EPSG%3A4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image%2Fpng&TileMatrix=EPSG%3A4326%3A13&TileCol=13400&TileRow=2707

文档URL：http://localhost:8089/geoserver/gwc/service/wmts/rest/Hongshan:geotools_coverage/{style}/{TileMatrixSet}/{TileMatrix}/{TileRow}/{TileCol}?format=image/png

相互比较后最终结果：http://localhost:8089/geoserver/gwc/service/wmts?layer=Hongshan:geotools_coverage&style=&tilematrixset=EPSG:4326&Service=WMTS&Request=GetTile&Version=1.0.0&Format=image/png&TileMatrix=EPSG:4326:{level}&TileCol={TileCol}&TileRow={TileRow}
