1.概述

一个进程的虚拟地址空间是4GB，它的物理大小并不是真的4GB，如果真的是4GB，那运行中的所有进程都加起来占用的空间是一个天文数字，事实上系统会对这4GB的地址空间进行转换，然后映射到物理内存中。换句话说虚拟地址本身并不是真实存在的。
将虚拟地址转换为物理地址依赖的规则就是分页机制。
物理地址也并不是内存条地址，物理地址需要再进行一层转换才能找到真正的内存条地址。
我们只要会转换到物理地址就够用了。

1.1 逻辑地址

假如有指令:

MOV eax,dword ptr ds:[0x123456]

0x123456就是逻辑地址

1.2 线性地址

线性地址是对于虚拟空间来说的，还是上面的例子，ds.Base + 0x123456就是线性地址

1.3 物理地址

通过线性地址可以转换为物理地址。

1.4 分页模式

分页模式分为10-10-12和2-9-9-12，前者最多可以支持4GB内存，后者在32位操作系统下可以支持16GB内存，64位操作系统下可以支持128G内存，后者也叫PAE分页。
在Windows XP下，找到C盘下的boot.ini文件，将里面的noexecute改为execute即可将PAE分页改为10-10-12分页。

2. 10-10-12模式

2.1 10-10-12模式概述

一个32位的虚拟地址会被解释为三个部分：

页目录索引（PDT，10位）
页表索引（PTT，10位)
字节索引（12位）

系统中有一个CR3寄存器，它存储了页目录索引的地址，页目录占4KB，里面的成员占4个字节，因此有1024个成员，PDT里面的成员被称作PDE，PDE里面保存的是一个32位的物理页地址。

每个PDE又指向一个页表索引，页表索引里面的成员被称作PTE，PTE可以没有物理页（线性地址0一般就没有），多个PTE也可以指向同一个物理页。

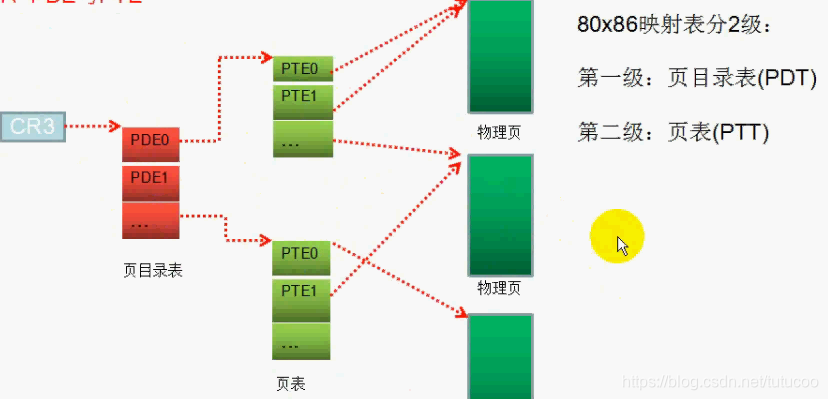

10-10-12结构的第1个10是PDT中的索引，第2个10是PTT中的索引，最后的12是指物理页上的偏移，所以简单来说转换成物理地址只需要将10-10-12的结构分别在PDT和PTT中找到对应的位置再加上物理页的偏移就是最终的物理地址了。

在这里插入图片描述

（上面的图其实不是很准确，不过为了便于理解先以这个图为准吧，其实页目录表也是页表，只不过它比较特殊，后面会介绍）

2.2 线性地址转物理地址实验

本实验是在10-10-12模式下进行的，因此要将PAE关闭，PAE就是2-9-9-12模式，可以简单地理解它为增强型的分页模式。

bcdedit /set pae forcedisable

重新打开PAE模式

bcdedit /set pae forceenable

1.找到数据在内存中的线性地址

新建一个.txt文件，文件中有字符串“hello,world”，并保持.txt文件处于打开状态。
使用CE附加到notepad.exe
在Text栏中搜“hello,world”，找到可以找到多个跟它有关的地址，通过修改.txt文件中的字符串最终筛选出真正的内存地址0x000AA8A0，注意勾选上Unicode以及Value Type的类型，如下图所示：

在这里插入图片描述

在进程中查找字符串还有一方法:

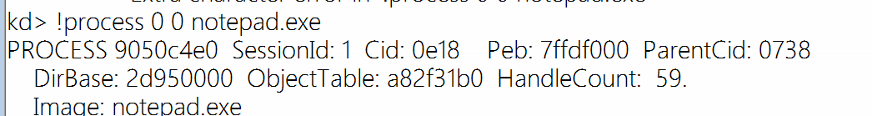

在WinDbg中执行!process 0 0 notepad.exe
继续执行 .process 9050c4e0，切换到记事本进程中
执行s -u 0x00000000 L0x01000000 "hello,world"搜索内存中的字符串
结果可能会有多个，但是只有一个是正确的线性地址，可以使用du 0x28e090指令查看Unicode字符串。

2.分解线性地址
000AA8A0转成二进制是32位，刚好可以按照10-10-12的格式分解成：

0000 0000 00
0010 1010 10
1000 1010 0000

3.根据分解后的线性地址找到物理地址

首先在WinDbg中使用!process 0 0，在一堆进程中找到记事本进程，然后可以找到它的CR3寄存器0x146a0000，这个地址就是PDT的基址，它保存的是物理地址，所以下面的指令都是以!开头的。

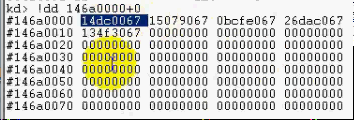

10-10-12格式的第1个10部分是0000 0000 00，这个值指向了它在PDT中的下标，所以使用!dd 146a0000+0找到对应的PDE。

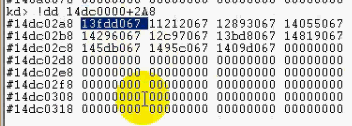

10-10-12格式的第2个10部分是0010 1010 10，上面找到的PDE是0x14dc0067，因此通过使用!dd 14dc0000+aa*4找到对应的PTE，为什么不是14dc0067而是14dc0000？因为PDE的最后12位是属性，下面PTE的末尾12位同样也是属性，PDE的属性&PTE属性=物理页的属性。

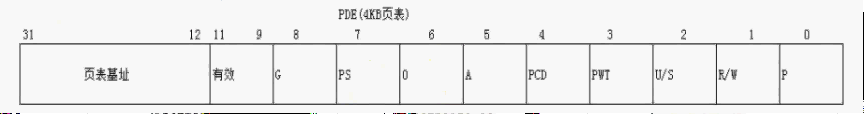

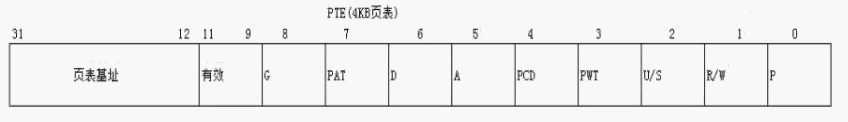

PDE和PTE的属性如下：

P：1可用，0不可用
R/W：R/W=0只读，R/W=1可读可写
U/S：0特权用户，1普通用户
A：是否被访问，访问置1
D：是否被写过，写过置1
P/S：PageSize,只对PDE有意义，1直接指向物理页无PTE，低22位是页内偏移，页大小为4MB，俗称为“大页”
PAT：只对PTE有意义
G：CR3改变时，TLB会立即刷新，但不会刷新PDE/PTE的G位为1的页，一般高2G线性地址G为1，因为高2G是系统通用的，刷新影响效率

PWT、PCD、PAT在下篇介绍PAE时的时候会解释。

0010 1010 10对应aa，乘以4的原因是每个元素占4个字节
在这里插入图片描述

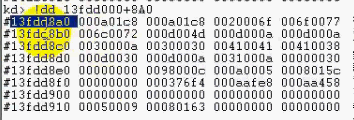

找到的PTE是0x13fdd067，最后再加上物理页偏移1000 1010 0000（转换成十六进制是0x8a0）就是最终的物理地址了，使用!dd 13fdd000+8a0。
使用上面的指令还看不出是字符串“hello,world”，使用!db 13fdd000+8a0就可以看到字符串了

2.3 页目录表基址

系统要保证一个线性地址有效，必须提前将这个线性地址对应的PDE和PTE填充，那么系统是怎么填充PDE和PTE的呢？

PDE和PTE都是物理页，我们在程序中是无法直接访问物理页的，我们要访问任何东西必须要通过线性地址。

系统通过0xC0300000这个线性地址找到的物理页就是页目录表，这个物理页比较特殊，它是页目录表PDT，但是本身也是页表，即PTT，换句话说，其实所谓的PDT表本身也是一个PTT表。0xC030000指向了PDT，所以系统可以通过它填充PDE，PTE是怎么填充的呢？看下一节页表基址

2.4 页表基址

系统通过0xC0000000访问第一个PTT，0xC0001000指向第二个PTT。
一个4GB的进程中只能有一个PDT（上面说过，其实PDT是一种特殊的PTT），但是有1024个PTT，每个PTT都占4KB。

总结一下：

整个页表占4M地址空间，从0xC0000000到0xC03FFFFF,页表有1024个成员，每个成员都是一个PTT，占4KB。
在这1024个成员中，有一个PTT比较特殊，它就是PDT。

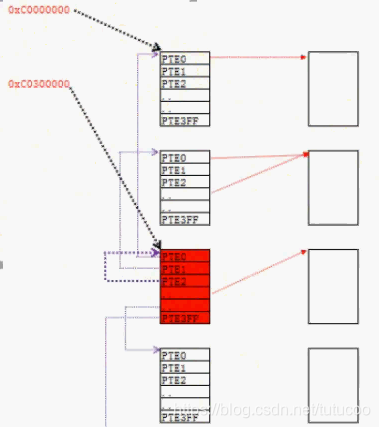

真正的页表是这样的：

在这里插入图片描述
访问页目录表的公式：

0xC0300000 + PDI * 4(PDI是页目录表的索引)

访问页表的公式：

0xC0000000 + PDI * 4096 + PTI * 4(PDI * 4096是因为每个PTT的大小是4K，PTI是页表的索引，PTI*4，每个PTE占4个字节)
