关于websocket抓包时的注意事项

总是需要一些原因，需要查看客户端和服务端的websocket数据交互，为了使得查看方便，客户端和服务端使用ws而非wss。

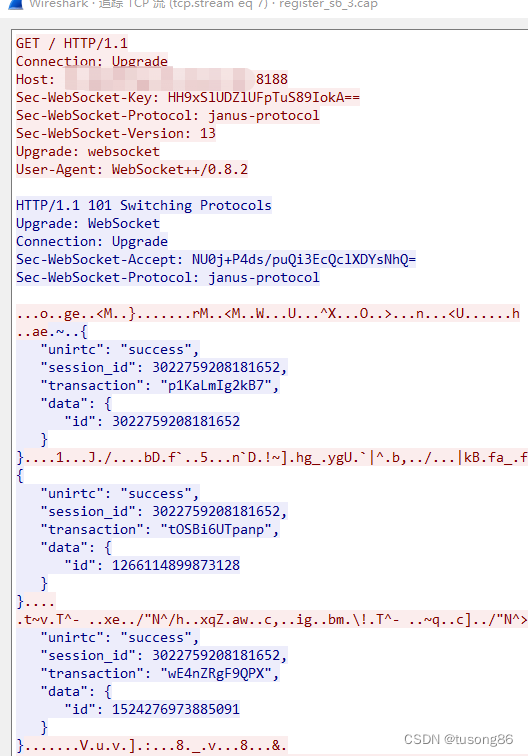

服务端部署在linux上，用tcpdump抓包后，在windows上用wireshark打开，如下所示：

红色部分的是客户端发往服务端的，蓝色部分是服务端发往客户端的，很明显，客户端发往服务端的字符串无法看懂。

这是一些安全的原因，从客户端发送到服务端的帧全部要与掩码进行异或运算过才有效，而服务端发送到客户端的帧不需要进行异或运算

所以客户端发往服务端的数据是真实数据经过异或后处理的。

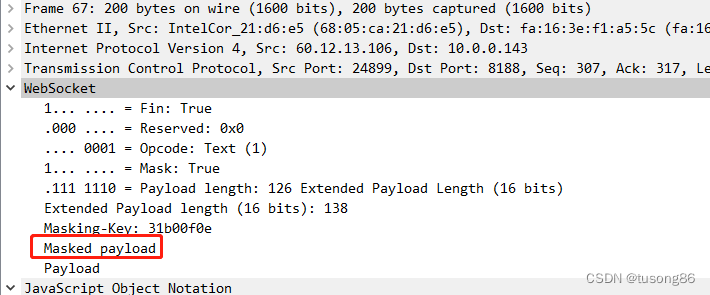

如下所示，是客户端发往服务端的wireshark的抓包截图，可以看到Masked payload，这是客户端发给服务端的真实数据，不具备可读性，wireshark根据Masking-Key和Masked payload得到Payload，这个是就是异或前的数据，具有可读性。

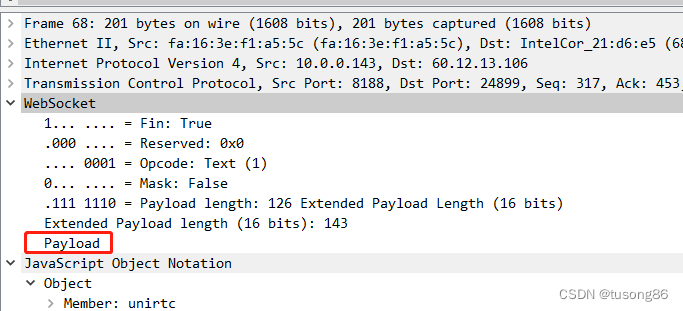

下面接着看下服务端发往客户端的抓包，如下所示，很明显，没有Masked payload，说明服务端发往客户端的数据没有进行异或运算，具备可读性。

下面说明下客户端发往服务端时，原始数据的异或运算规则
假设payload长度为pLen，masking-key长度为mLen，i作为payload的游标，j作为masking-key的游标，代码如下：

for (i = 0; i < pLen; i++){    int j = i % mLen;
    maskedPayload[j] = payload[j] ^ maskingKey[j];
}

下面用抓包的数据进行演示：

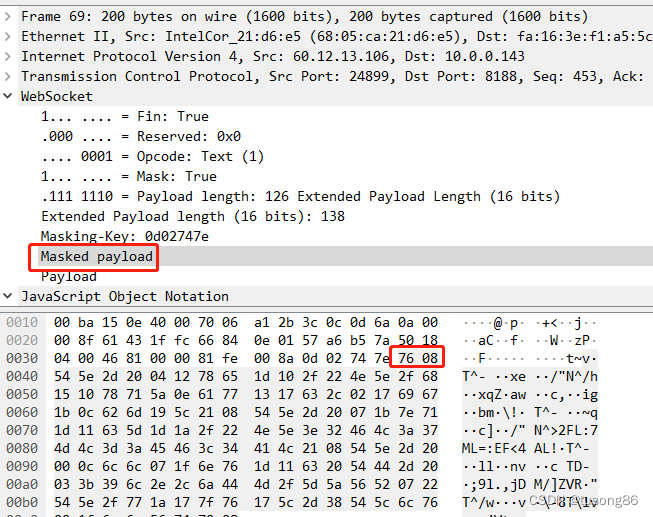

如下所示：Maked payload是经过掩码处理的，第一个字节是16进制的76。

现在我们鼠标点击Payload，查看其情况，如下所示，第一个字符是16进制的7b

现在来验证下原始数据中的第一个字节7b经过掩码的异或运算变为76.

对照前面发的掩码运算代码，masking-key是0d02747e，4个字节。
maskedPayload[0] = payload[0] ^ maskingKey[0];

payload[0]为7b，二进制表示为0111 1011
而maskingKey是0d02747e，则maskingKey[0]为0d，二进制表示为0000 1101
这两个二进制进行异或，结果的二进制表示为0111 0110，16进制表示即为76。

下面就websocket中的开始交互时的报文做下阐述，如下所示，是交互的过程

GET / HTTP/1.1
Connection: Upgrade
Host: 10.0.0.197:9002
Sec-WebSocket-Key: tUR8nKgcWk3ObiwSAkJXSw==
Sec-WebSocket-Protocol: janus-protocol
Sec-WebSocket-Version: 13
Upgrade: websocket
User-Agent: WebSocket++/0.8.2

HTTP/1.1 101 Switching Protocols
Connection: Upgrade
Sec-WebSocket-Accept: YMmVJR32roxutjWu514lSm++izY=
Server: WebSocket++/0.8.2
Upgrade: websocket

本人此处想解释客户端发的Sec-WebSocket-Key，Sec-WebSocket-Protocol，以及服务端回复的Sec-WebSocket-Accept这三个字段。

首先Sec-WebSocket-Protocol代表着协议，比如大名鼎鼎的janus，要求必须填写此字段，否则无法连接到janus服务端。

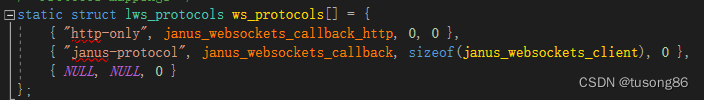

我们看下janus中的如下代码

很明显，其支持http-only和janus-protocol两种连接方式，如果ws客户端不指定Sec-WebSocket-Protocol，或者指定值出错，则janus拒绝。

Sec-WebSocket-Key和Sec-WebSocket-Accept主要用于客户端校验服务端确实是ws服务端，这里的校验规则如下：
服务端将Sec-WebSocket-Key 的内容与标准定义的唯一GUID字符(258EAFA5-E914-47DA-95CA-C5AB0DC85B11)串拼接起来，计算出SHA1散列值，结果是一个base-64编码的字符串，把这个字符串发给客户端即可

本示例中的Sec-WebSocket-Key是tUR8nKgcWk3ObiwSAkJXSw==，跟GUID组合成下面字符串
tUR8nKgcWk3ObiwSAkJXSw==258EAFA5-E914-47DA-95CA-C5AB0DC85B11
将此字符串进行sha1运算，得到如下字符串：
60c995251df6ae8c6eb635aee75e254a6fbe8b36
该字符串是16进制表示，很遗憾本人未能找到sha1后编码成base64的在线网页。
而实际上本人经过处理，发现60c995251df6ae8c6eb635aee75e254a6fbe8b36和YMmVJR32roxutjWu514lSm++izY=分别是同一个字符串的16进制表示和base64表示。

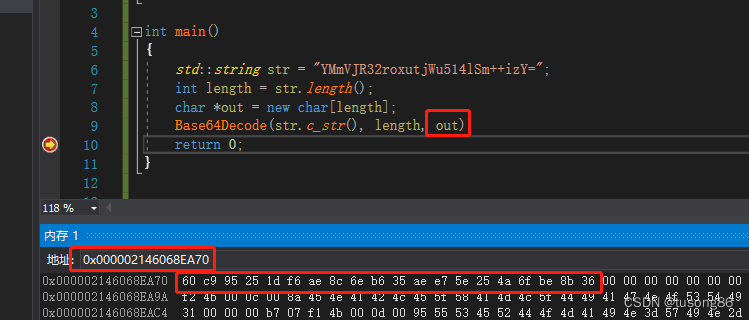

如下所示，本人将YMmVJR32roxutjWu514lSm++izY=还原，然后内存窗口中查看out地址，16进制展示，刚好对应。
