记一次H3C msr830 路由器固件升级恢复的经历

        最近在对一台H3C msr830路由器升级固件过程中，在扩展bootware中执行了format操作，重启路由器后，直接进入bootware界面。之后进行了一系列补救措施后，终于将路由器固件成功升级。下面是升级过程，愿对有类似升级固件需求的小伙伴们提供一些启发或帮助。

现象：

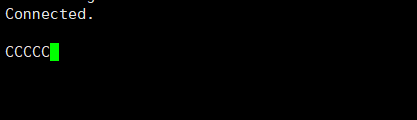

按Ctrl+F键，输入“y”。格式化路由器flash。格式化完成后，查看flash，无任何文件。重启路由器，按Ctrl+D，进入基本bootware目录，出现下面图片界面。

这应该是接收固件文件的状态。

过程：

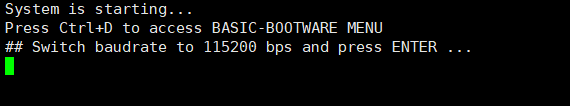

经过查询官方和网上文档以及官方知了社区，得知H3C，支持串口的XMODEM方式传输文件。直接调出xshell，传输最新的固件文件。在经过2个小时漫长等待后，文件传输完成。提示波特率切换到9600。这是很好的现象，说明传输完成了。但是令人失望的是毫无效果，flash上空空如也。难道是基本bootware坏掉了？

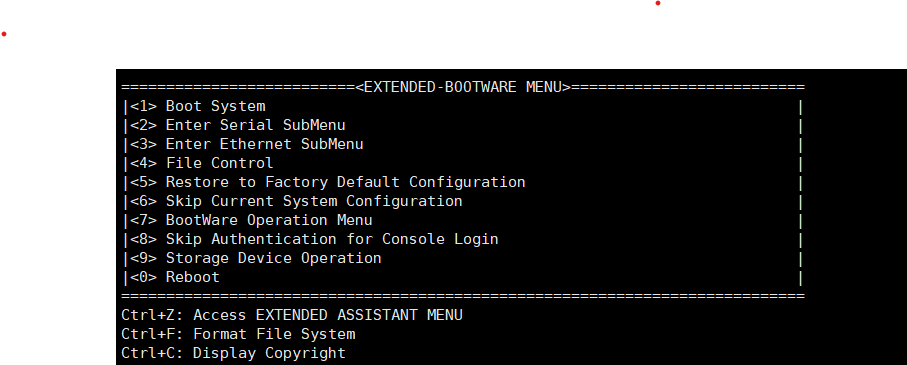

带着疑问，将目光看向了扩展bootware菜单。Enter Ethernet SubMenu 子菜单，在尝试了几遍后，发现功能无法实现，因为以太网全部down。Enter Serial SubMenu子菜单功能可以考虑一下。

选择Enter Serial SubMenu菜单项，按照官方文档修改波特率后，传输ipe文件。经过漫长的等待，终于上传完成。结果是有效果，自动解压了system等文件，但是boot文件没有找到，重启也是印证了猜测，直接报boot 文件不存在。一时间，似乎陷入僵局。

操作步骤：

经过多次尝试，失败，再尝试。找到了解决办法。经过查询，IPE文件已经包含了路由器升级所需的所有文件，问题在于IPE文件在导入到路由器中，某些升级项只解压缩一部分bin文件。导致设备启动失败。只需要将文件完成导入到路由器flash中即可。此时需要使用U盘将相关文件，依赖Storage Device Operation，File Control 功能完成。

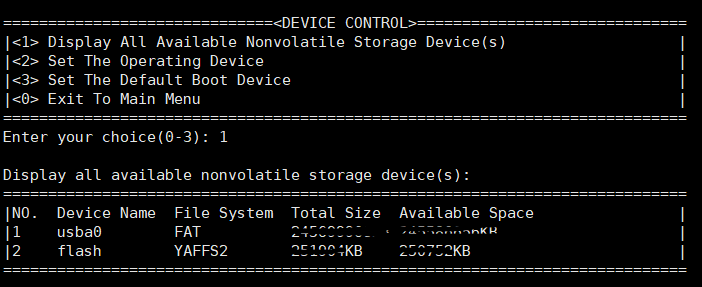

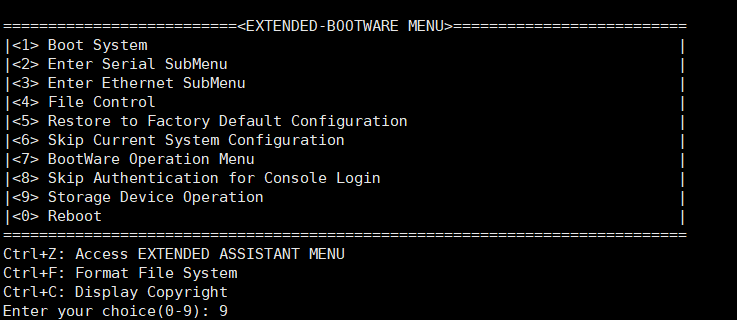

Storage Device Operation操作：

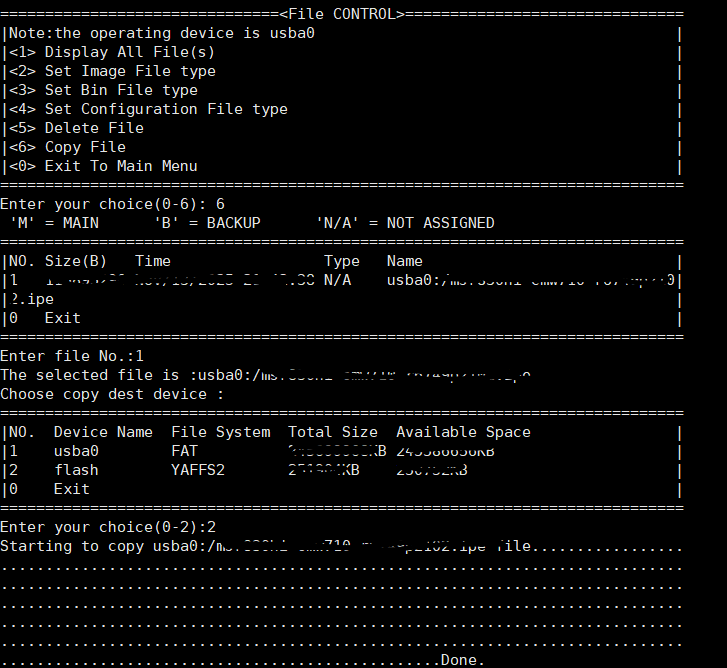

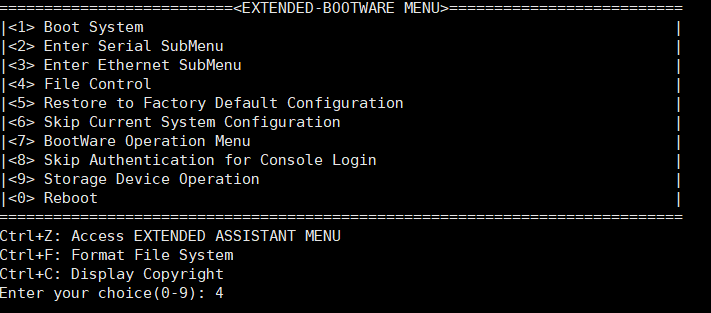

进入File Control操作：

上传完成后，在相关flash中，可以查询到IPE文件。

重启路由器后，再次进入扩展bootware。

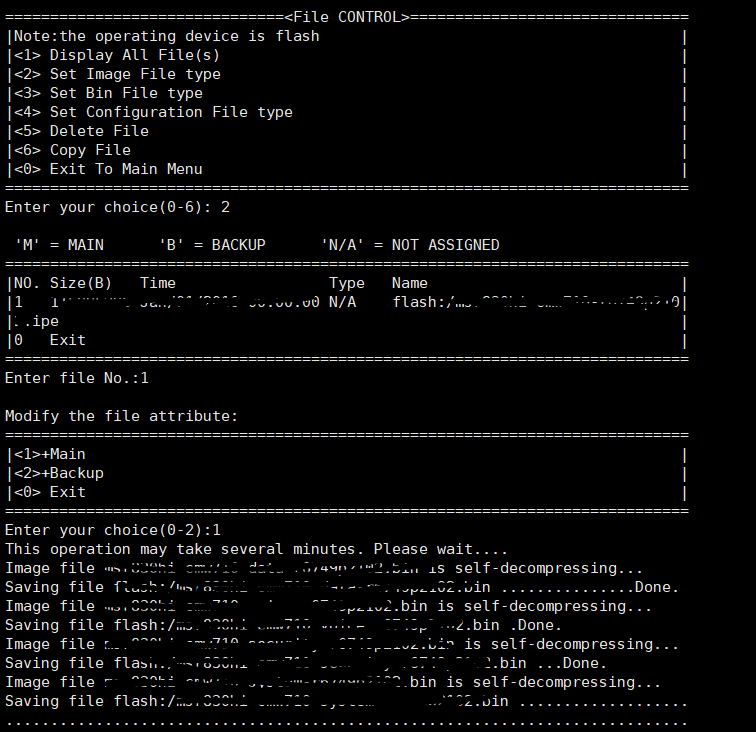

设置image类型，和bin文件类型：

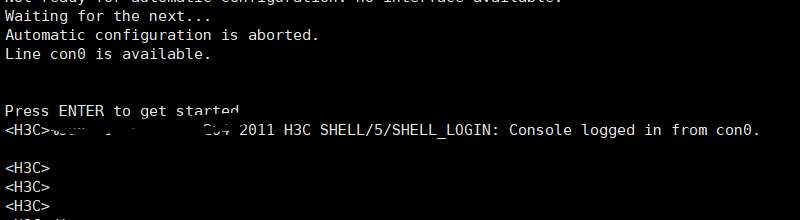

系统自动解压缩后，重启路由器后，正常进入了H3C界面。

经过测试，功能正常。

后记：

经过此次恢复，进一步理解了路由器操作系统工作原理。尤其是H3C的设备固件的升级过程和引导过程。也对bootware菜单功能进行了进一步熟练操作。对于basic bootware的菜单，似乎没有恢复，但是交换机在标准模式下的功能已经恢复。
