本文详细介绍了Qemu在ARM和X86平台上的运行机制，特别是TCG（Tiny Code Generator）翻译引擎的工作原理。通过编译DEBUG版本的QEMU，分析了如何判断TCI是否开启，以及QEMU在不同后端模式下的表现。内容涵盖QEMU的编译、调试、VNC终端和虚拟机运行时的信息交互，同时讨论了软MMU的实现和GDB调试内核的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

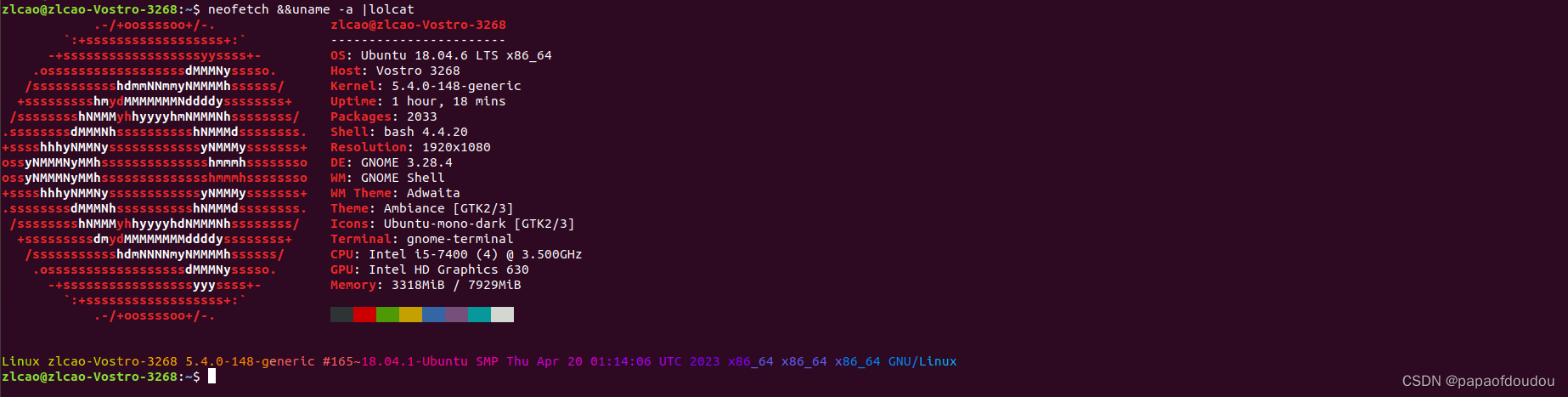

实验平台信息：

首先编译X86版本和ARM版本两个平台的QEMU

1.获取代码：

wget https://download.qemu.org/qemu-4.1.0.tar.bz2

2.安装依赖：

sudo apt-get install build-essential pkg-config zlib1g-dev libglib2.0-0 libglib2.0-dev libsdl1.2-dev libpixman-1-dev libfdt-dev autoconf automake libtool librbd-dev libaio-dev flex bison libattr1-dev libcap-ng-dev libcap-dev

3.编译

./configure --target-list=arm-softmmu --audio-drv-list=alsa,pa --prefix=/home/caozilong/Workspace/qemu/install

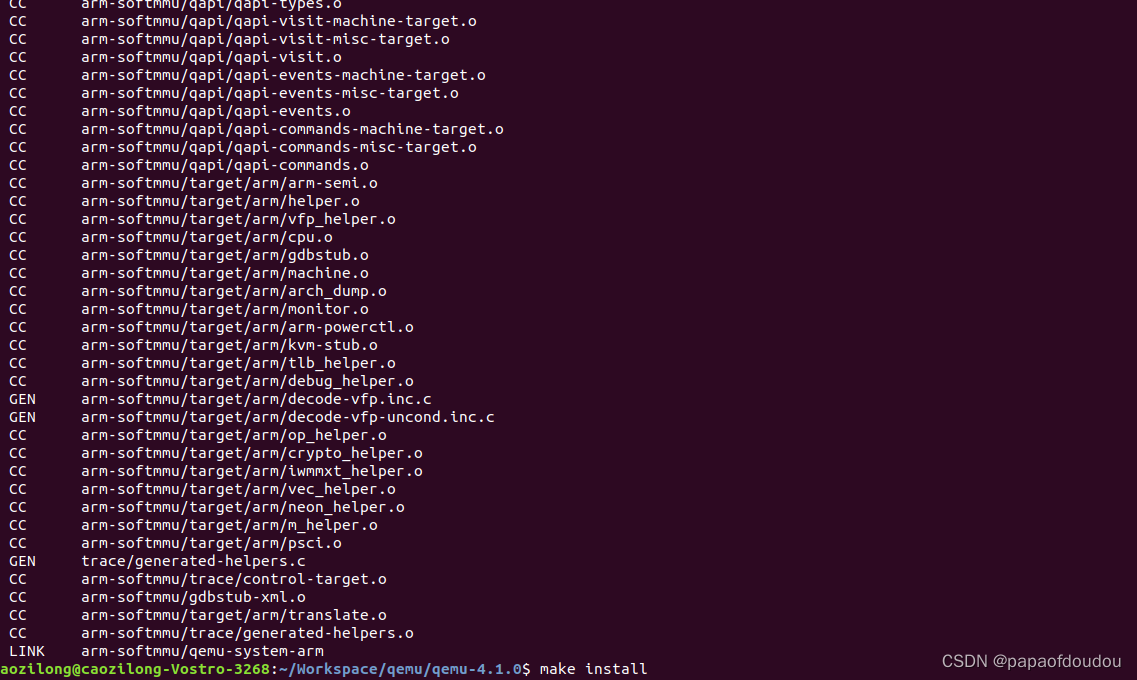

接着执行 make -j4

4.生成DEB包

sudo apt-get install checkinstall
sudo checkinstall make install

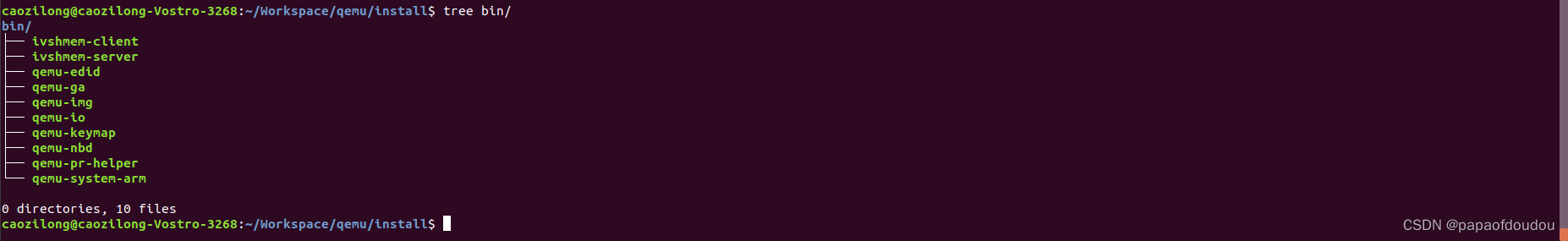

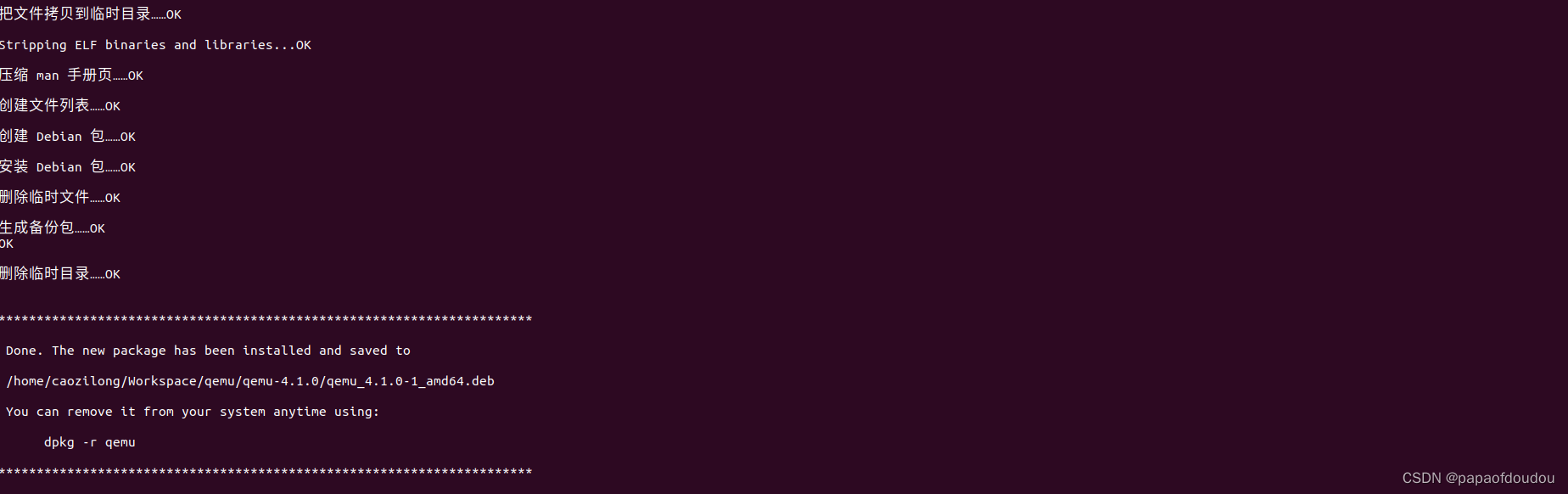

5.安装结果

6.分析

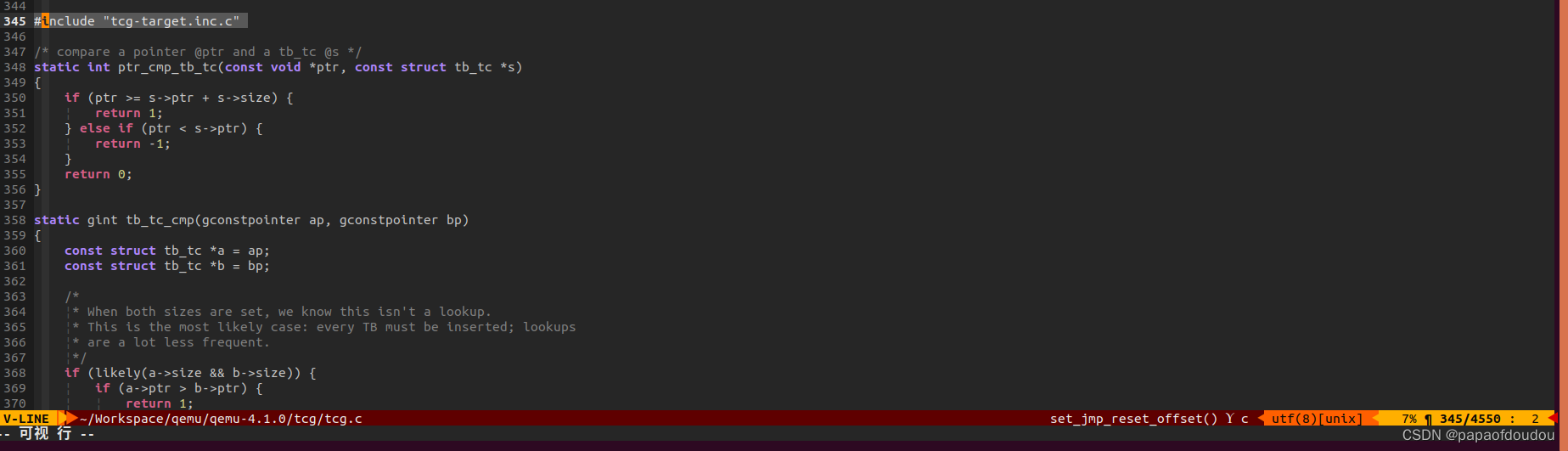

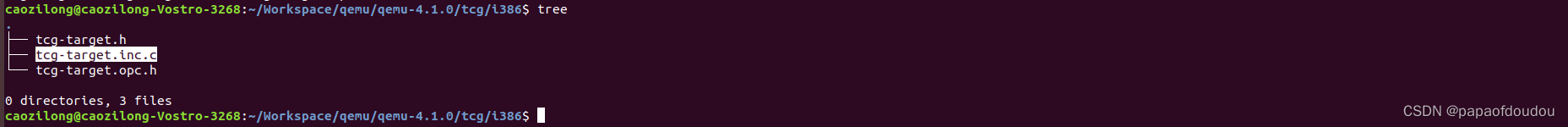

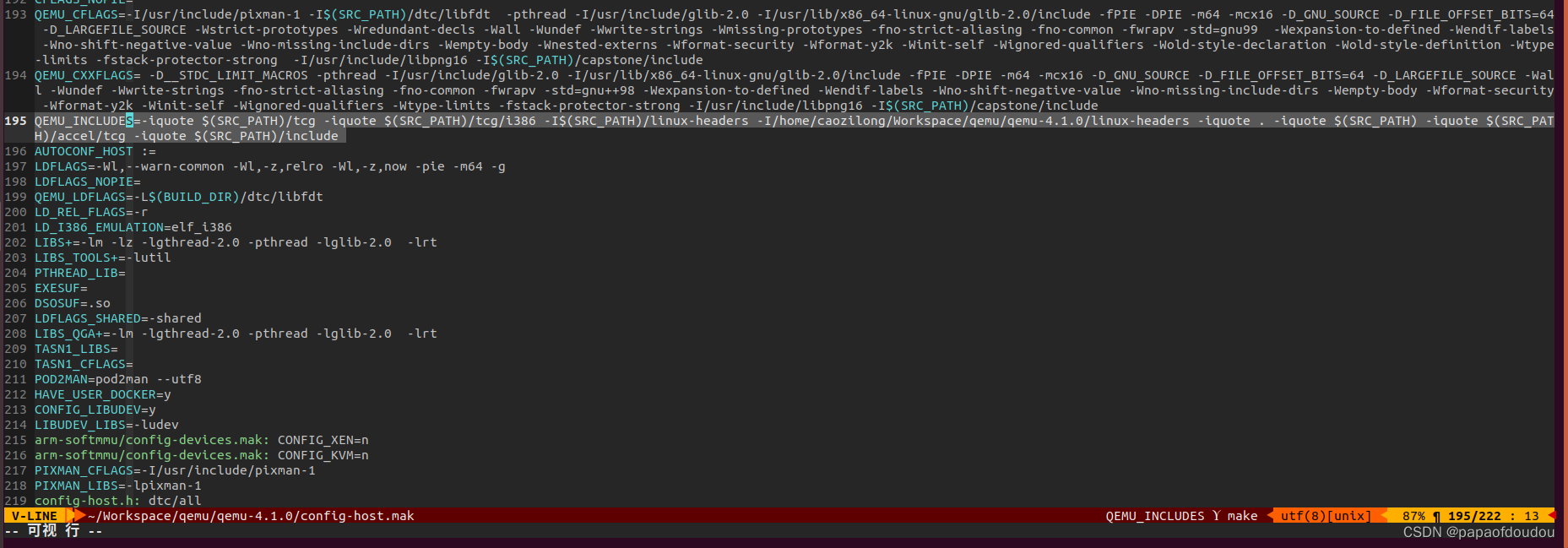

由于HOST机是X86架构，所以这里的tcg-target.inc.c一定是X86目录下的tcg-target.inc.c文件。

ARM平台上：

arm平台上会使用arm目录的tcg-target.inc.c

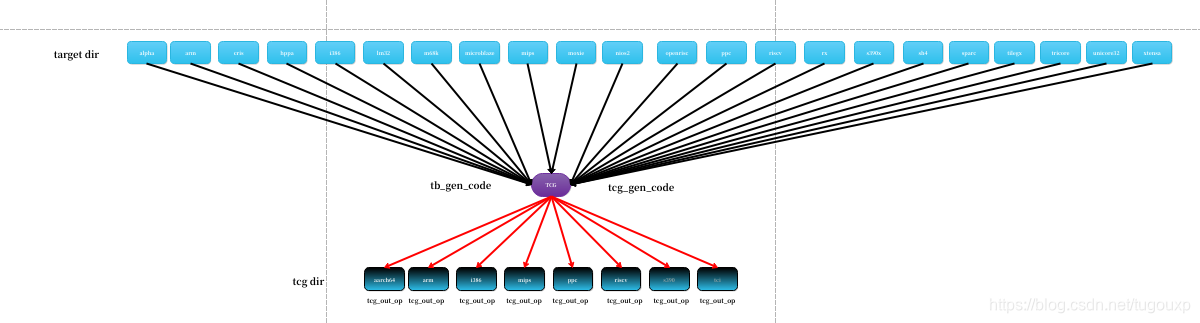

原理方面，Qemu采用动态二进制翻译（Binary Translation)技术，能够支持多源（HOST）多目标（target)的跨平台仿真执行异构指令集，如下图所示，在有限的几个基础架构上，支持运行了远远超过基础架构数量的目标ISA架构。

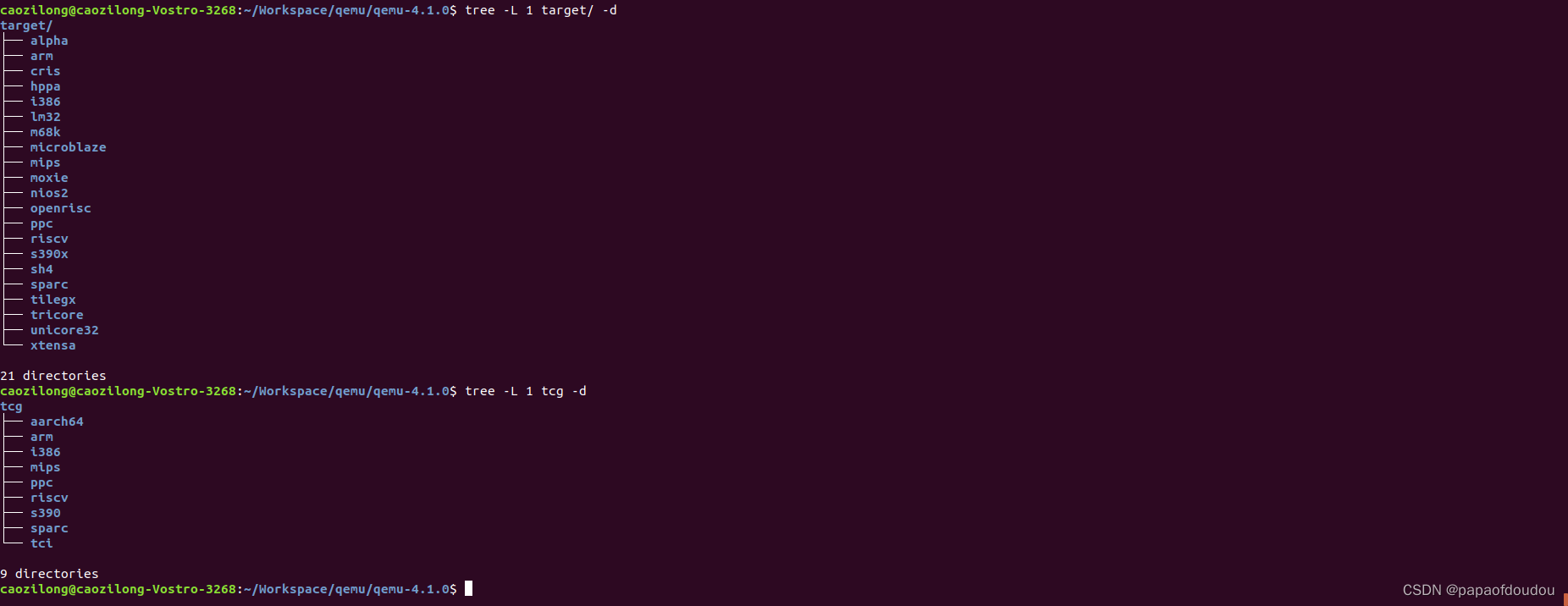

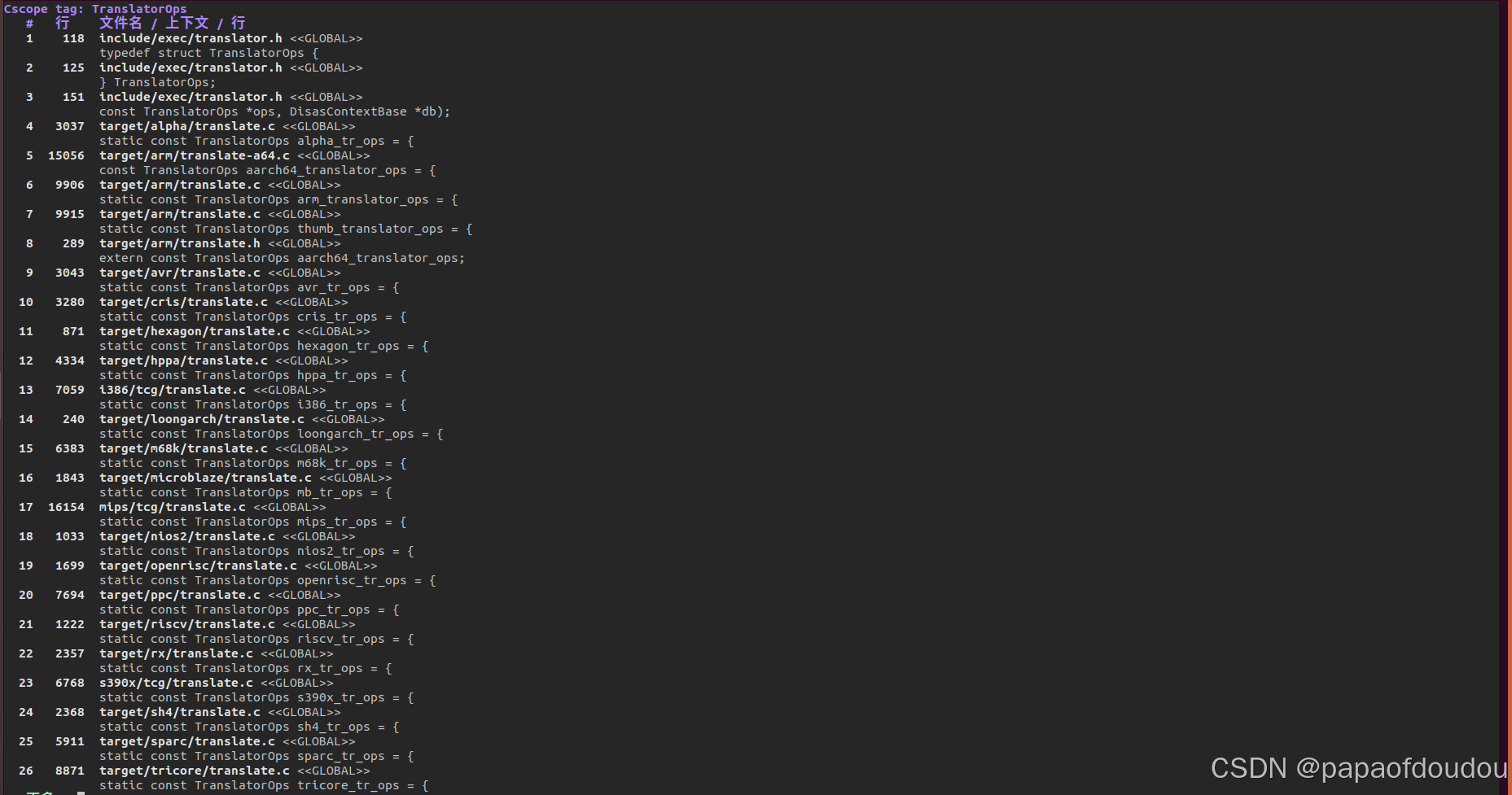

如何判断target 目录和tcg目录各自的角色，可以根据const TranslatorOps对象的位置判断，此对象注册了对目标架构的指令ISA的翻译函数指针，它定义在target目录，自然也就是TARGE目录描述的是被模拟的目标指令架构：

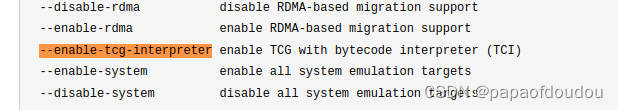

也可以通过TCI目录的所在位置判断那个目录是HOST机（源机），因为它是通用目标ISA的解释器。TCI目录在tcg/tci下，自然和tci目录平级的架构目录都是源机目录。

helper和TCG的分派

TCG翻译引擎

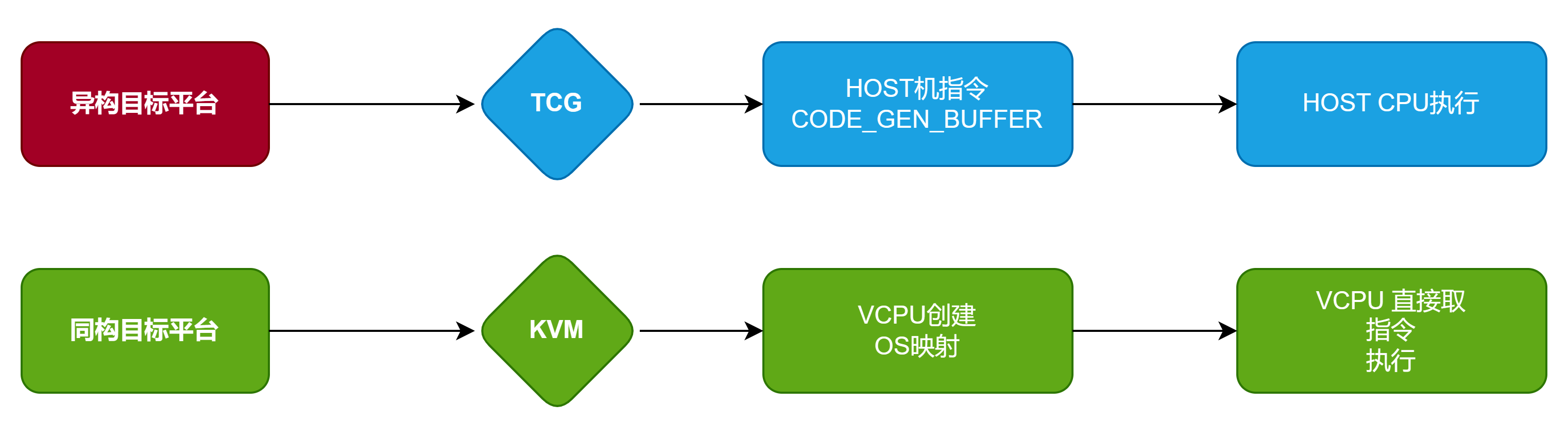

KVM加速虚拟化过程虽然执行很快，但是要求目标平台和HOST平台为同一架构才有可能，而TCG引擎没有这个要求，TCG可以将目标机架构的二进制指令翻译为HOST指令，放到一片预先分配好的code_gen_buffer中，code_gen_buffer具有可执行权限，CPU可以执行放在其中的指令，用这种方式实现本地CPU加速。

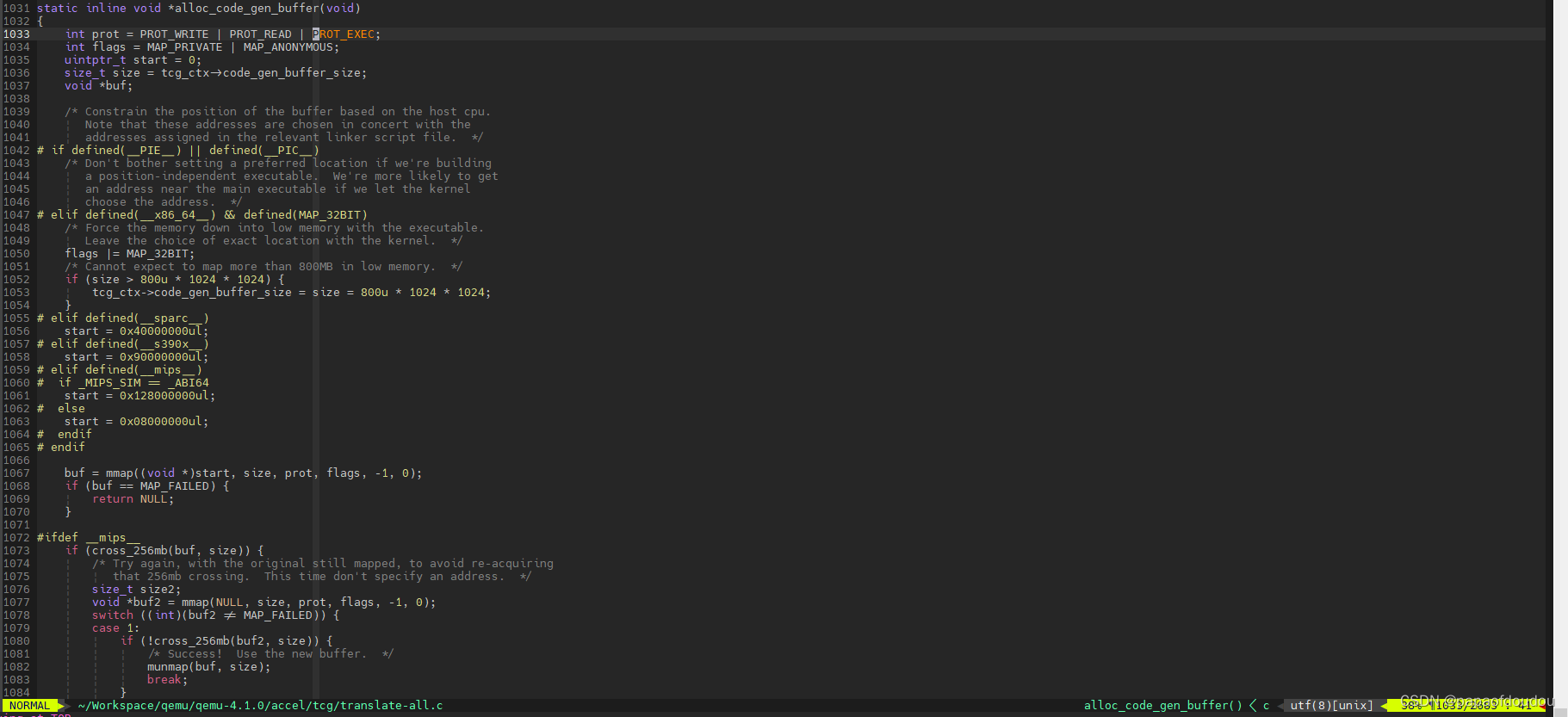

带有可执行属性MAP的CODE_GEN_BUFFER分配过程：

可执行匿名区映射的例子：

#include <unistd.h>
#include <stdio.h>
#include <sys/mman.h>
#include <fcntl.h>
#include <stdlib.h>
#include <errno.h>
#include <string.h>

#define FILE_SIZE 0x4000

int add(int a, int b)
{
	return a+b;
}

typedef int (*ptrfunc)(int, int);
int main(void)
{
	int i;
	unsigned int *maddr;
	ptrfunc ptrf;

#if 0
	maddr = mmap(NULL, FILE_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED|MAP_ANONYMOUS, -1, 0);
#else
	maddr = mmap(NULL, FILE_SIZE, PROT_READ | PROT_WRITE | PROT_EXEC, MAP_SHARED|MAP_ANONYMOUS, -1, 0);
#endif
	if(maddr == (void*)-1) {
		printf("%s line %d, faild to map buffer, error %s.\n", __func__, __LINE__, strerror(errno));
		return -1;
	}

	printf("%s line %d maddr = %p errno %s.\n", __func__, __LINE__, maddr, strerror(errno));

	memcpy(maddr, add, 64);
	ptrf = (ptrfunc)maddr;
	printf("%s line %d, maddr = %p, maddr(5,6) = %d.\n", __func__, __LINE__, maddr, ptrf(5, 6));

	for(i = 0; i < 16; i ++) {
		maddr[i] = i;
		printf("0x%02x ", maddr[i]);
	}

	printf("\n");

	munmap((void *)maddr, FILE_SIZE);

	return 0;
}
