本文学习的主要是使用FPGA作为主机实现I2C协议，用来和EEPROM芯片AT24C64通信。
简介
I2C 即 Inter-Integrated Circuit(集成电路总线），是由 Philips 半导体公司（现在的 NXP 半导体公司）在 八十年代初设计出来的一种简单、双向、二线制总线标准。多用于主机和从机在数据量不大且传输距离短 的场合下的主从通信。主机启动总线，并产生时钟用于传送数据，此时任何接收数据的器件均被认为是从机。
AT24C64 存储容量为 64Kbit，内部分成 256 页，每页 32 字节，共有 8192 个字节，且其读写操作都是以字节为基本单位。可 以把 AT24C64 看作一本书，那么这本书有 256 页，每页有 32 行，每行有 8 个字，总共有 256*32*8=65536 个字，对应着 AT24C64 的 64*1024=65536 个 bit。
AT24C64 具有高可靠性，可对所存数据保存 100 年，并可多次擦写，擦写次数达一百万次。
I2C时序

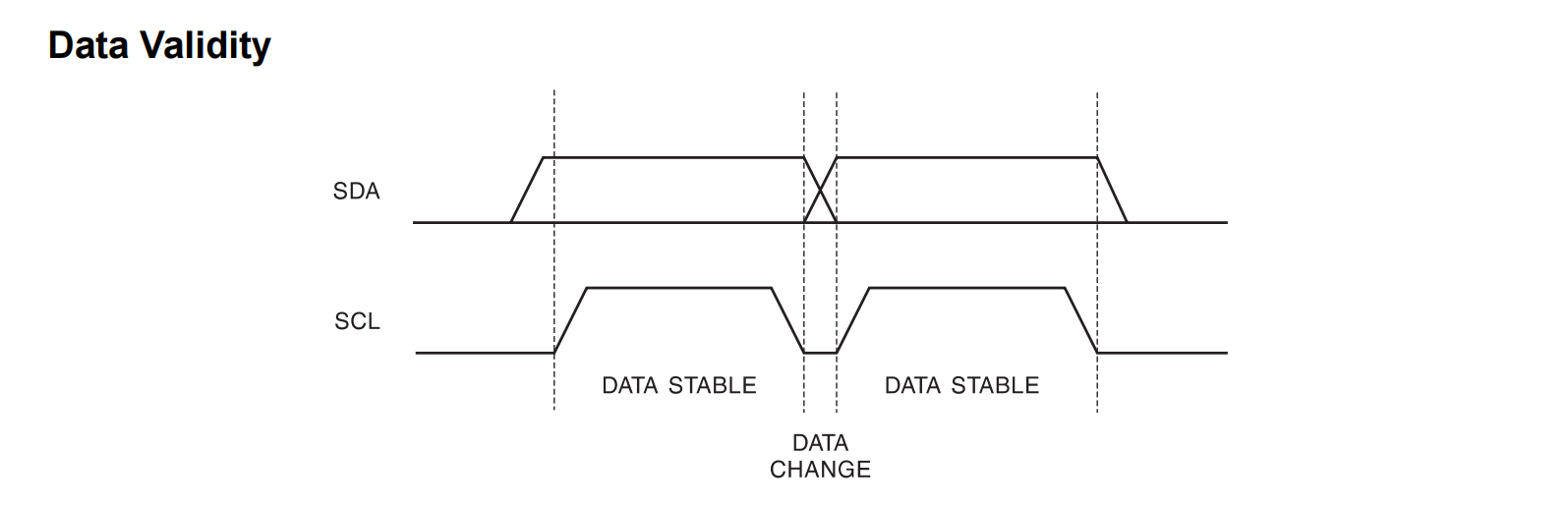

数据传输过程中SDA必须在SCL高电平的时候保持高电平，在SCL上升沿前拉高SDA，SCL下降沿后拉低SDA，时序图如下所示：

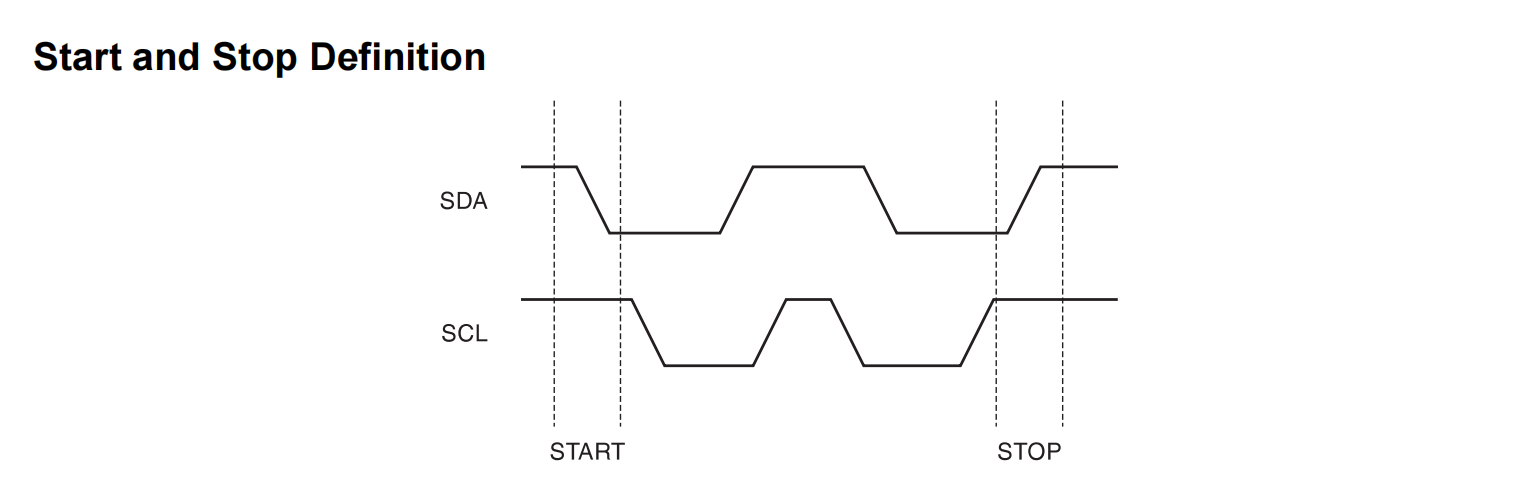

除了数据信号，I2C还有开始信号和结束信号，SDA和SCL空闲状态处于高电平，开始信号需要SDA在SCL高电平期间拉低，结束信号需要SDA在SCL高电平期间拉高，时序图如下所示：

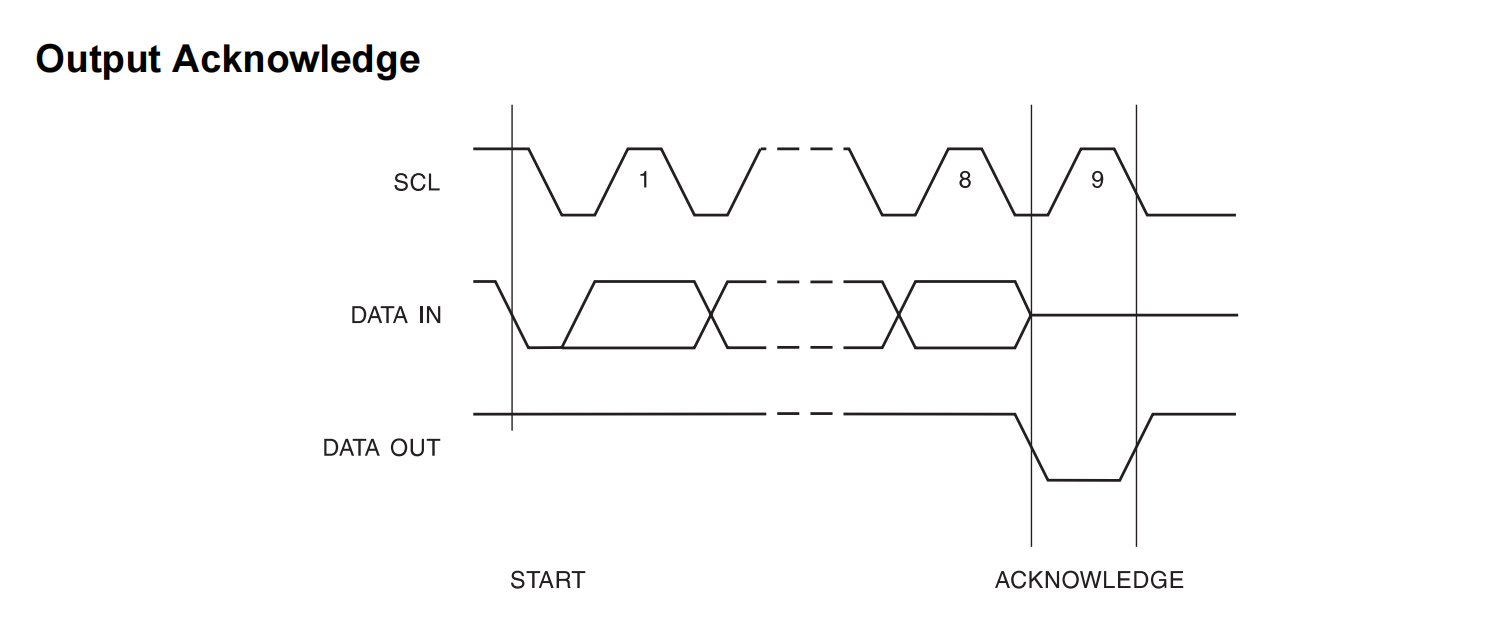

还有一个比较重要的信号是ACK响应信号，他在写入8bit信号之后拉低一个SCL时钟，也就是在第9bit的时候从机需要拉低SDA，时序图如下所示：
AT24C64读写时序
字节写的逻辑
开始位；
写入设备地址和读写控制位；
从机响应；
写入数据地址高字节
从机响应；
写入数据地址低字节；
从机响应；
写入一字节数据；
从机响应；
停止位；

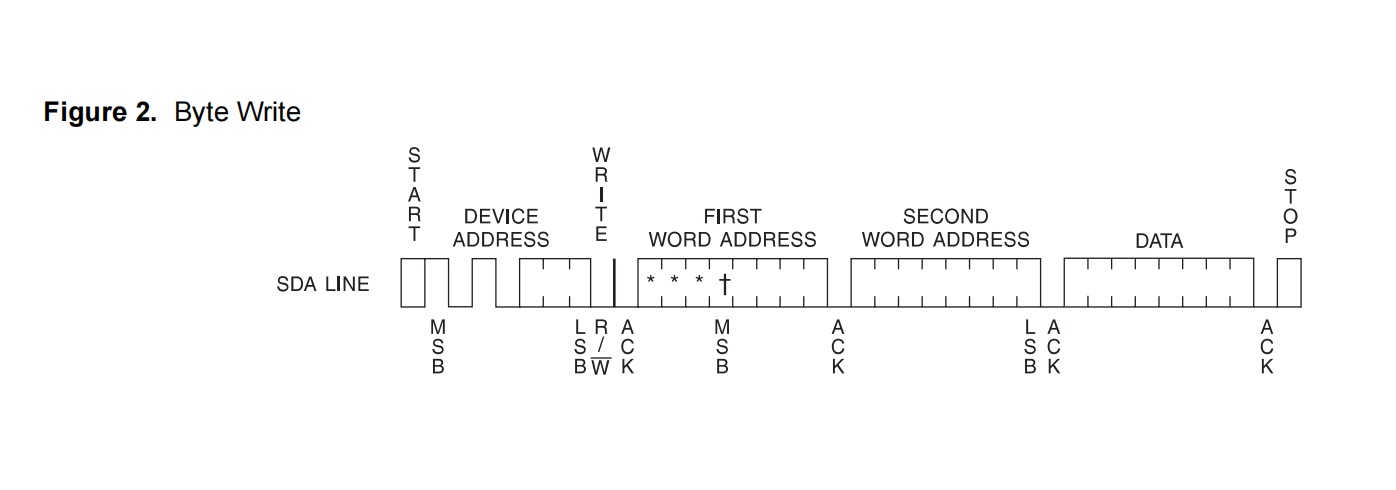

时序图如下所示：
页写的逻辑
开始位；
写入设备地址和读写控制位；
从机响应；
写入数据地址高字节
从机响应；
写入数据地址低字节；
从机响应；
写入第1个字节数据；
从机响应；
写入第2个字节数据；
从机响应；
写入第n个字节数据；
从机响应；
停止位；

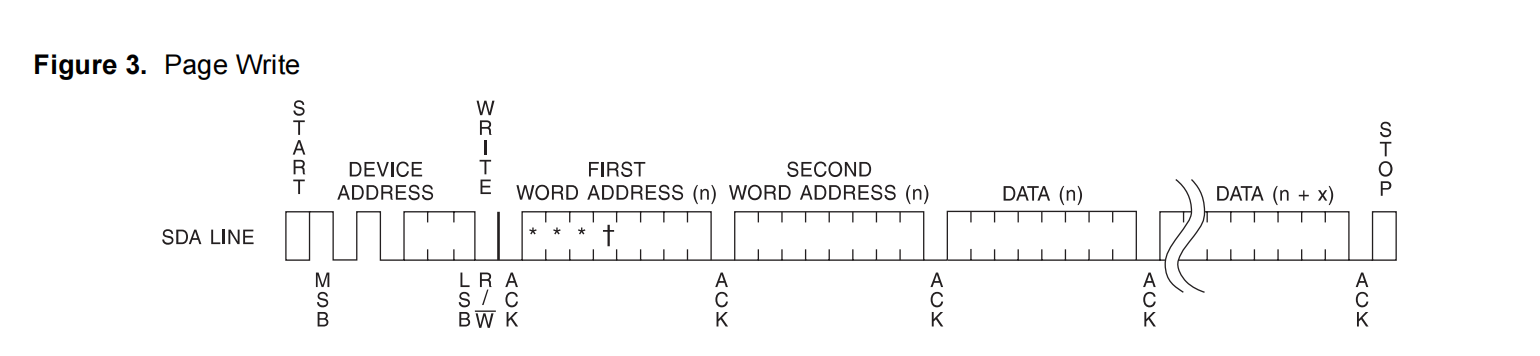

时序图如下所示：
随机读逻辑
开始位；
写入设备地址和读写控制位；
从机响应；
写入数据地址高字节；
从机响应；
写入数据地址低字节；
开始位；
写入设备地址和读写控制位；
从机响应；
读取1个字节数据；
从机响应；
停止位；

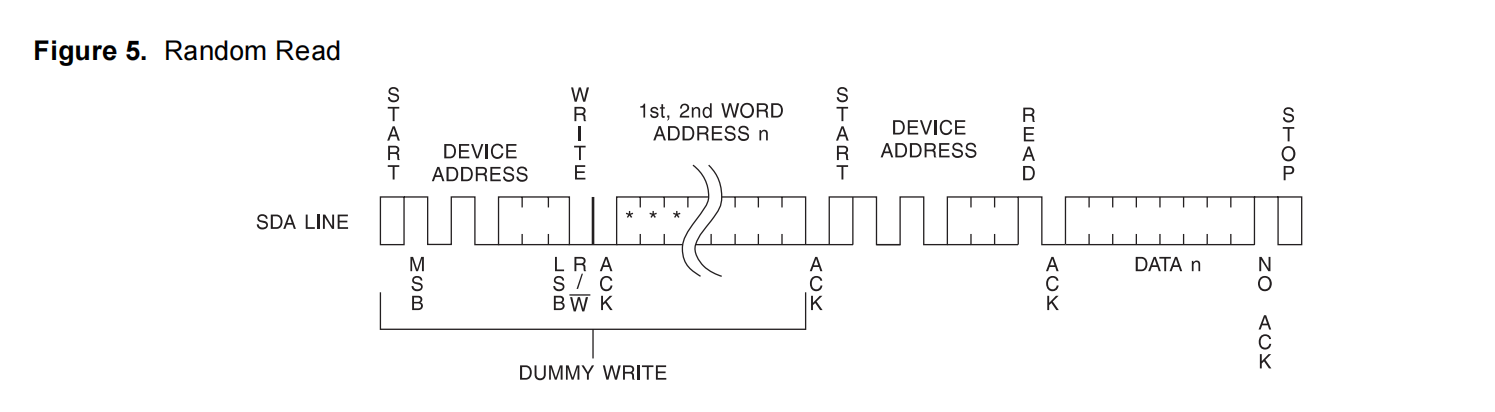

时序图如下所示：

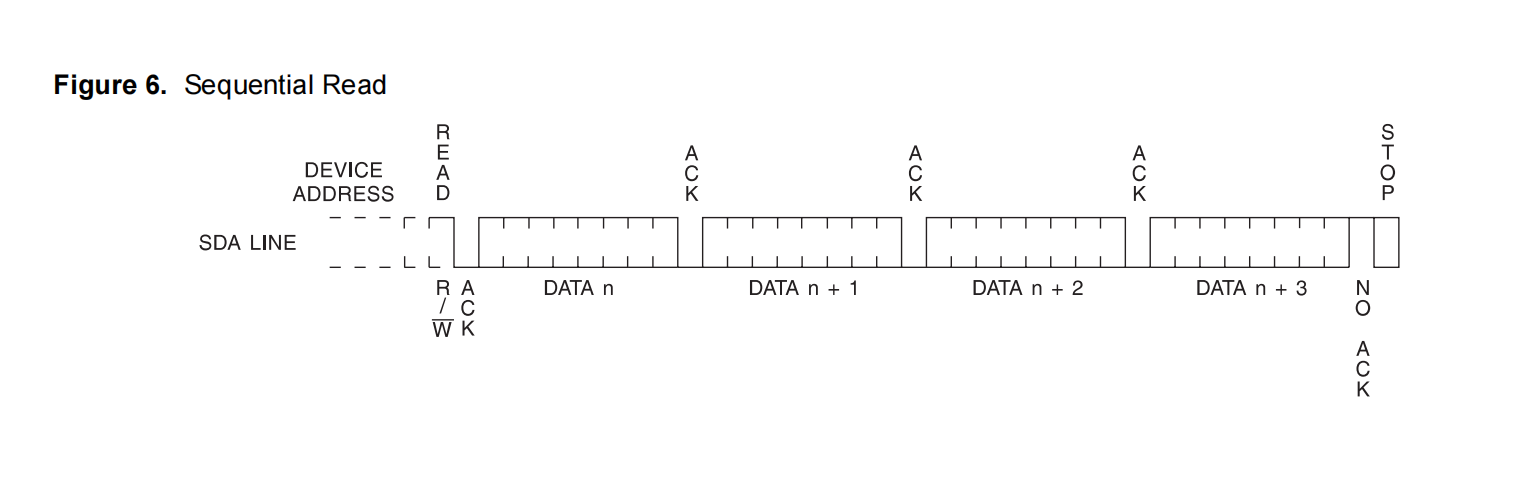

顺序读逻辑
开始位；
写入设备地址和读写控制位；
从机响应；
写入数据地址高字节；
从机响应；
写入数据地址低字节；
开始位；
写入设备地址和读写控制位；
从机响应；
读取第1个字节数据；
从机响应；
读取第2个字节数据；
从机响应；
读取第n个字节数据；
从机响应；
停止位；
时序图如下所示：
源码
驱动文件i2c_driver.v，对EEPROM进行读写，只使用了字节写和随机读。
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/02 15:02:54
// Design Name:
// Module Name: i2c_driver
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module i2c_driver(
input i_clk ,
input i_rst ,
input i_start ,
input i_dir ,//0:write, 1:read
input [6:0] i_device_addr ,
input [15:0] i_data_addr ,
input [7:0] i_data ,
output o_req ,
output o_data_valid ,
output [7:0] o_data ,
output o_i2c_ack ,
output o_i2c_done ,
// input sda_in ,
// output reg sda_out ,
// output reg [3:0] bit_cnt,
output i2c_scl ,
inout i2c_sda
);
parameter DIV_CNT = 4;
reg i2c_dri_clk =1'b0;
reg [3:0] i2c_dri_cnt =4'd0;
reg i2c_dri_rst ;
always@(posedge i_clk)begin
i2c_dri_rst <= i_rst;
if(i2c_dri_cnt>=(DIV_CNT-1))begin
i2c_dri_clk <= ~i2c_dri_clk;
i2c_dri_cnt <= 4'd0;
end
else begin
i2c_dri_cnt <= i2c_dri_cnt + 1'b1;
end
end
reg scl ;
reg sda_dir ;
wire sda_in ;
reg sda_out ;
reg [7:0]rec_data;
assign sda_in = (sda_dir==1'b1)?i2c_sda:1'b1;
assign i2c_sda = (sda_dir==1'b0)?sda_out:1'bz;
assign i2c_scl = scl;
reg [3:0]state;
reg [7:0]device_addr;
localparam IDLE = 4'd0;
localparam START = 4'd1;
localparam WRITE_DEVICE_ADDR = 4'd2;
localparam WRITE_DATA_HIGH_ADDR = 4'd3;
localparam WRITE_DATA_LOW_ADDR = 4'd4;
localparam WRITE_DATA = 4'd5;
localparam RESTART = 4'd6;
localparam READ_DEVICE_ADDR = 4'd7;
localparam READ_DATA = 4'd8;
localparam STOP = 4'd14;
localparam DONE = 4'd15;
reg [3:0]clk_cnt;
reg [3:0]bit_cnt;
reg start_d0,start_d1;
wire start_pdge;
always@(posedge i2c_dri_clk)begin
start_d0 <= i_start;
start_d1 <= start_d0;
end
assign start_pdge = (!start_d1)&start_d0;
reg ack_sig;
always@(*)begin
case(state)
IDLE :device_addr = {i_device_addr, i_dir};
START :device_addr = {i_device_addr, 1'b0};
WRITE_DEVICE_ADDR :device_addr = {i_device_addr, 1'b0};
READ_DEVICE_ADDR :device_addr = {i_device_addr, 1'b1};
DONE :device_addr = {i_device_addr, i_dir};
default :device_addr = {i_device_addr, i_dir};
endcase
end
always @(posedge i2c_dri_clk) begin
if(i2c_dri_rst)begin
state <= 4'd0;
scl <= 1'b1;
sda_out <= 1'b1;
sda_dir <= 1'b0;
ack_sig <= 1'b0;
end
else begin
case(state)
IDLE :begin
scl <= 1'b1;
sda_out <= 1'b1;
sda_dir <= 1'b0;
ack_sig <= 1'b0;
if(start_pdge)begin
state <= START;
end
else begin
state <= IDLE;
end
end
START :begin
sda_out <= 1'b0;
sda_dir <= 1'b0;
if(sda_out == 1'b0)begin
scl <= 1'b0;
state <= WRITE_DEVICE_ADDR;
end
else begin
state <= START;
end
end
WRITE_DEVICE_ADDR :begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd0)&&(bit_cnt < 4'd8))
sda_out <= device_addr[7-bit_cnt];
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd8))begin
sda_out <= 1'b0;
end
if((bit_cnt == 4'd8)&&(sda_in == 1'b0))begin
ack_sig <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
ack_sig <= 1'b0;
end
if((bit_cnt == 4'd8)&&(clk_cnt == 4'd0))begin
sda_dir <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= WRITE_DATA_HIGH_ADDR;
end
else begin
state <= IDLE;
end
end
else begin
state <= WRITE_DEVICE_ADDR;
end
end
WRITE_DATA_HIGH_ADDR:begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd0)&&(bit_cnt < 4'd8))
sda_out <= i_data_addr[15-bit_cnt];
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd8))begin
sda_out <= 1'b0;
end
if((bit_cnt == 4'd8)&&(sda_in == 1'b0))begin
ack_sig <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
ack_sig <= 1'b0;
end
if((bit_cnt == 4'd8)&&(clk_cnt == 4'd0))begin
sda_dir <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= WRITE_DATA_LOW_ADDR;
end
else begin
state <= IDLE;
end
end
else begin
state <= WRITE_DATA_HIGH_ADDR;
end
end
WRITE_DATA_LOW_ADDR :begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd0)&&(bit_cnt < 4'd8))
sda_out <= i_data_addr[7-bit_cnt];
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd8))begin
sda_out <= 1'b0;
end
if((bit_cnt == 4'd8)&&(sda_in == 1'b0))begin
ack_sig <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
ack_sig <= 1'b0;
end
if((bit_cnt == 4'd8)&&(clk_cnt == 4'd0))begin
sda_dir <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= (i_dir==1'b1)?RESTART:WRITE_DATA;
end
else begin
state <= IDLE;
end
end
else begin
state <= WRITE_DATA_LOW_ADDR;
end
end
WRITE_DATA :begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd0)&&(bit_cnt < 4'd8))
sda_out <= i_data[7-bit_cnt];
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd8))begin
sda_out <= 1'b0;
end
if((bit_cnt == 4'd8)&&(sda_in == 1'b0))begin
ack_sig <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
ack_sig <= 1'b0;
end
if((bit_cnt == 4'd8)&&(clk_cnt == 4'd0))begin
sda_dir <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= STOP;
end
else begin
state <= IDLE;
end
end
else begin
state <= WRITE_DATA;
end
end
RESTART :begin
sda_dir <= 1'b0;
ack_sig <= 1'b0;
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if(clk_cnt == 4'd0)
sda_out <= 1'b1;
else if(clk_cnt == 4'd2)
sda_out <= 1'b0;
if(clk_cnt == 4'd3)begin
state <= READ_DEVICE_ADDR;
end
else begin
state <= RESTART;
end
end
READ_DEVICE_ADDR :begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd0)&&(bit_cnt < 4'd8))
sda_out <= device_addr[7-bit_cnt];
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd8))begin
sda_out <= 1'b0;
end
if((bit_cnt == 4'd8)&&(sda_in == 1'b0))begin
ack_sig <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
ack_sig <= 1'b0;
end
if((bit_cnt == 4'd8)&&(clk_cnt == 4'd0))begin
sda_dir <= 1'b1;
end
else if((clk_cnt == 4'd0)&&(bit_cnt == 4'd0))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= READ_DATA;
sda_dir <= 1'b1;
end
else begin
state <= IDLE;
end
end
else begin
state <= READ_DEVICE_ADDR;
end
end
READ_DATA :begin
if(clk_cnt == 4'd1)
scl <= 1'b1;
else if(clk_cnt == 4'd3)
scl <= 1'b0;
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
sda_dir <= 1'b0;
end
if((clk_cnt == 4'd3)&&(bit_cnt <= 4'd7))begin
rec_data[7-bit_cnt] <= sda_in;
end
if((clk_cnt == 4'd3)&&(bit_cnt == 4'd8))begin
if(ack_sig == 1'b1)begin
state <= STOP;
end
else begin
state <= IDLE;
end
end
else begin
state <= READ_DATA;
end
end
STOP :begin
sda_dir <= 1'b0;
ack_sig <= 1'b0;
// if(clk_cnt == 4'd0)begin
// end
if(clk_cnt == 4'd1)begin
scl <= 1'b1;
end
if(clk_cnt == 4'd2)begin
sda_out <= 1'b1;
end
if(clk_cnt == 4'd3)begin
state <= DONE;
end
else begin
state <= STOP;
end
end
DONE :begin
scl <= 1'b1;
sda_out <= 1'b1;
sda_dir <= 1'b0;
ack_sig <= 1'b0;
state <= IDLE;
end
endcase
end
end
always@(posedge i2c_dri_clk)begin
if(i2c_dri_rst)begin
clk_cnt <= 4'd0;
bit_cnt <= 4'd0;
end
else begin
case(state)
IDLE:begin
clk_cnt <= 4'd0;
bit_cnt <= 4'd0;
end
START:begin
clk_cnt <= 4'd0;
bit_cnt <= 4'd0;
end
WRITE_DEVICE_ADDR:begin
if(clk_cnt>= 4'd3)begin
clk_cnt <= 4'd0;
if(bit_cnt>= 4'd8)
bit_cnt <= 4'd0;
else
bit_cnt <= bit_cnt + 1'b1;
end
else begin
clk_cnt <= clk_cnt + 1'b1;
end
end
WRITE_DATA_HIGH_ADDR, WRITE_DATA_LOW_ADDR, WRITE_DATA, READ_DEVICE_ADDR, READ_DATA:begin
if(clk_cnt>= 4'd3)begin
clk_cnt <= 4'd0;
if(bit_cnt>= 4'd8)
bit_cnt <= 4'd0;
else
bit_cnt <= bit_cnt + 1'b1;
end
else begin
clk_cnt <= clk_cnt + 1'b1;
end
end
RESTART :begin
if(clk_cnt>= 4'd3)begin
clk_cnt <= 4'd0;
end
else begin
clk_cnt <= clk_cnt + 1'b1;
end
end
STOP :begin
if(clk_cnt>= 4'd3)begin
clk_cnt <= 4'd0;
end
else begin
clk_cnt <= clk_cnt + 1'b1;
end
end
DONE :begin
clk_cnt <= 4'd0;
bit_cnt <= 4'd0;
end
endcase
end
end
ila_0 u_ila_0 (
.clk(i_clk), // input wire clk
.probe0({
state,
sda_in ,
scl,
bit_cnt,
clk_cnt,
rec_data
}) // input wire [127:0] probe0
);
endmodule
仿真文件i2c_dri_tb.v，对驱动进行仿真。
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/07 17:24:44
// Design Name:
// Module Name: i2c_dri_tb
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module i2c_dri_tb(
);
reg clk ;
reg rst ;
reg start ;
reg dir ;//0:write, 1:read
reg [6:0] device_addr ;
reg [15:0] data_addr ;
reg [7:0] data ;
wire o_req ;
wire o_data_valid ;
wire [7:0] o_data ;
wire o_i2c_ack ;
wire o_i2c_done ;
wire i2c_scl ;
wire i2c_sda ;
wire [3:0] bit_cnt;
wire sda_in;
wire sda_out;
initial clk = 0;
always#5 clk = ~clk;
initial begin
rst = 1;
start = 0;
#1000;
rst = 0;
#1000;
start = 1;
#100;
start = 0;
end
assign sda_in = (bit_cnt==4'd8)?1'b0:1'b1;
i2c_driver u_i2c_driver(
.i_clk (clk),
.i_rst (rst),
.i_start (start),
.i_dir (1),//0:write, 1:read
.i_device_addr (7'h13),
.i_data_addr (16'h0506),
.i_data (8'hC6),
.o_req (o_req),
.o_data_valid (o_data_valid),
.o_data (o_data),
.o_i2c_ack (o_i2c_ack),
.o_i2c_done (o_i2c_done),
.sda_in (sda_in),
.sda_out (sda_out),
.bit_cnt (bit_cnt),
.i2c_scl (),
.i2c_sda ()
);
endmodule
顶层文件I2C_TOP.v，用于下板测试，手动控制读写，需要添加xdc文件。
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2025/04/08 21:40:50
// Design Name:
// Module Name: I2C_TOP
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module I2C_TOP(
input sys_clk,
input sys_rst_n,
output iic_scl,
inout iic_sda
);
wire clk;
wire start;
wire rw_ctrl;
wire [15:0]data_addr;
wire [7:0]data;
clk_wiz u_clk_wiz(
// Clock out ports
.clk_out1 (clk ), // output clk_out1
// Status and control signals
.resetn (sys_rst_n ), // input resetn
.locked (locked ), // output locked
// Clock in ports
.clk_in1 (sys_clk ) // input clk_in1
);
vio_0 u_vio_0 (
.clk (sys_clk ), // input wire clk
.probe_out0 (start ), // output wire [0 : 0] probe_out0
.probe_out1 (rw_ctrl),
.probe_out2 (data_addr),
.probe_out3 (data)
);
ila_0 u1_ila_0 (
.clk(sys_clk), // input wire clk
.probe0({
sys_rst_n,
locked,
clk
}) // input wire [127:0] probe0
);
i2c_driver u_i2c_driver(
.i_clk (clk),
.i_rst (!locked),
.i_start (start),
.i_dir (rw_ctrl),//0:write, 1:read
.i_device_addr (7'b1010000),
.i_data_addr (data_addr),
.i_data (data),
.o_req (o_req),
.o_data_valid (o_data_valid),
.o_data (o_data),
.o_i2c_ack (o_i2c_ack),
.o_i2c_done (o_i2c_done),
// .sda_in (),
// .sda_out (),
// .bit_cnt (bit_cnt),
.i2c_scl (iic_scl),
.i2c_sda (iic_sda)
);
endmodule
下板测试

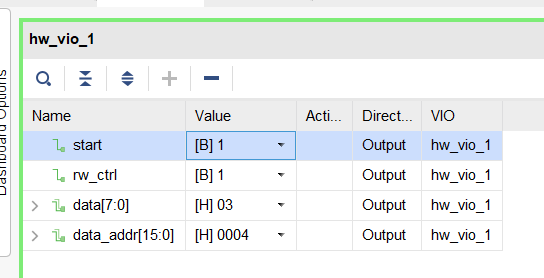

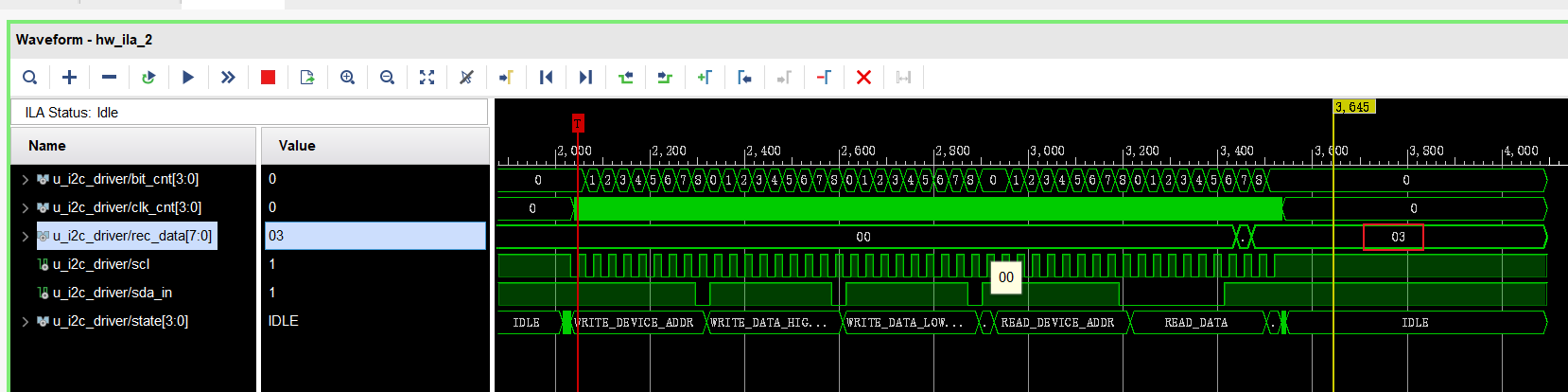

使用vio写入03之后读该地址的数据，读取成功。
扫一扫
5234
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
