AD教程系列 | 2-认识其他电子元器件的封装

 上一篇文章讲到基本元器件的识别、封装和读数，本篇文章的内容侧重于其他常见元器件的识别和封装，主要有二极管、三极管、连接件、IC

0 - 二极管

贴片二极管&LED：

 贴片二极管常见有两种封装形式，第一种为SMX形式（X=A,B,C)，第二种为SOD形式。第一种的对应关系为SMA（2010）、SMB （2114）、SMC （3220），这里括号内的标注和电阻电容的封装格式相同；第二种对应关系为SOD123（1206）、SOD323（0805）、SOD523 （0603）。
 贴片LED采用和电阻一样的封装形式，常见的有0805,0603等等。

直插二极管&LED：

 直插二极管常采用DO-XX格式来标记，后面的数值表示长度和管体大小，具体需参考数据手册。
 LED一般直接标注外壳大小，例如LED5代表外壳直径为5mm的LED灯珠。

LED的极性判断：

 1、引脚长度，短脚为负极；
 2、外壳形状，平角端为负极；
 3、内部电极，大电极为负极；

1 - 三极管

贴片三极管：

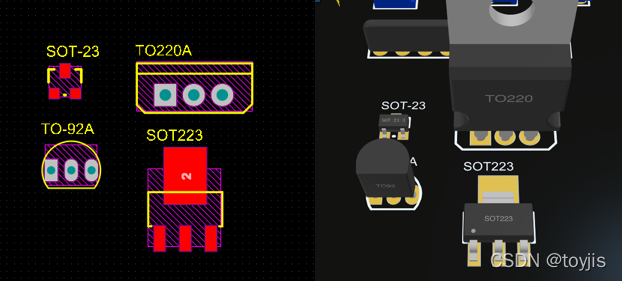

 常见封装有：SOT-23，SOT-223；两者大小不同，引脚意义不同。
 SOT-23的引脚: 1 基极；2 发射极；3 集电极。（见下图）
 SOT-223的引脚: 1 基极；2、4集电极；3 发射极。（见下图）

直插三极管：

 常见封装有：TO-92,TO-220等等，具体参数需查阅芯片手册。
 注意：大功率三极管要考虑散热片的空间

2 - 连接件

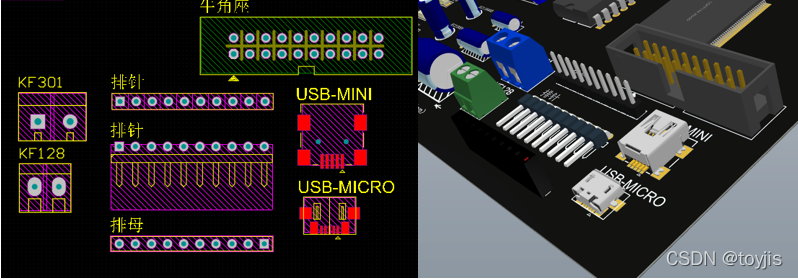

 常见的连接件有：排针、排母、端子、USB接口、牛角座等等，分别适用于不同的场合。

排针排母：

 适用于连接杜邦线、简易信号线，常见有两种引脚间隔，分别为2.54mm和1.27mm。

端子：

 适用于大电流电压的地方，不同的端子引脚间隔不同，常见有KFXX系列端子。

USB接口：

 适用于供电和信号传输，常见有USB-MINI，USB-micro，Type-C等等，使用时应该注意电路板空间和接口的公母型号。

牛角座：

 适用于连接需要区分的信号，牛角座一侧有开槽，因而具有方向性。

3 - IC

常见IC封装有：
 直插：DIP（双列直插）,TO（单列直插）
 贴片：QFP（小型方块平面封装），LQFP（薄型QFP），SOP（小外形封装），SOJ（J型引脚小外形封装），TSOP（薄小外形封装），VSOP（甚小外形封装），SSOP（缩小型SOP），TSSOP（薄的缩小型SOP）
 其他：BGA（球栅阵列封装），QFN（方形扁平无引脚封装）

4 - 总结

封装这么多，根本不可能记住，为什么要学习器件封装？
 1、解决选择器件问题，在购买器件时，封装是最有力的代名词，如果不明白封装，很可能会出现和淘宝客服相互比划，根本不知道对方在讲什么的尴尬情况。
 2、理解封装参数可以有效解决电路板空间问题，长度、宽度、高度的选择失误很可能造成器件无法焊接。
 3、理解封装参数可以有效解决选件问题，部分大数值器件仅会有大封装，如果PCB上只留下小封装空间会造成无法焊接。
 4、最后，封装不是用来背的，知道封装可以快速选件，不知道就去百度！


器件封装部分到此结束，下一部分开始进入PCB设计
