8960综测仪测试小区广播（2G）

        公司的综测仪只有8960一种，因为以前做过小区广播，所以后来做小区广播的同事总是会来让我带去测，十分耽误时间，又降低工作效率，所以必须来一篇文章来说明一下8960测试小区广播的步骤了。

        1.第一步是没得说的，先把手机上的对应频段打开，比如说4370对应的总统级广播要测试该频段那就一定要测试之前打开了。

        2.首先连接耦合板（就是图片中绿绿的这个，当然还有别的样式，图片这个是把外层拆了的）：

让我们先来看一下8960机器的平面图：

                                                                                                     图1

一般来讲我们接手的设备都是别人用过的，为了避免前人的操作影响需要重置设备，首先按“SYSTEM CONFIG”键，然后按F2（对应Format）选择GSM或者GPRS（根据需求），接下来按旋钮（图片中3，这个旋钮可以按下，相当于点击；也可以旋转，相当于把对应的数值改变或者在列表中让光标上下移动，很多地方都要用到），这个地方要注意，这个旋钮可以旋转调整数值或者选择的，但是这里我们只要按下就行，最后接连按下图片中4(LOCAL)，5(SHIFT)，6(Preset)完成重置，整个流程就按上图123456。

        3.重置完设备之后就需要补线损了:

                                                                                                    图2

还是SYSTEM CONFIG的界面，当然因为这时候已经在这个界面了就不需要再按“SYSTEM CONFIG”键了,如上图的点击F5对应的“RF IN/OUT Ampted Offset”就是补线损的界面：

                                                                                                 图3

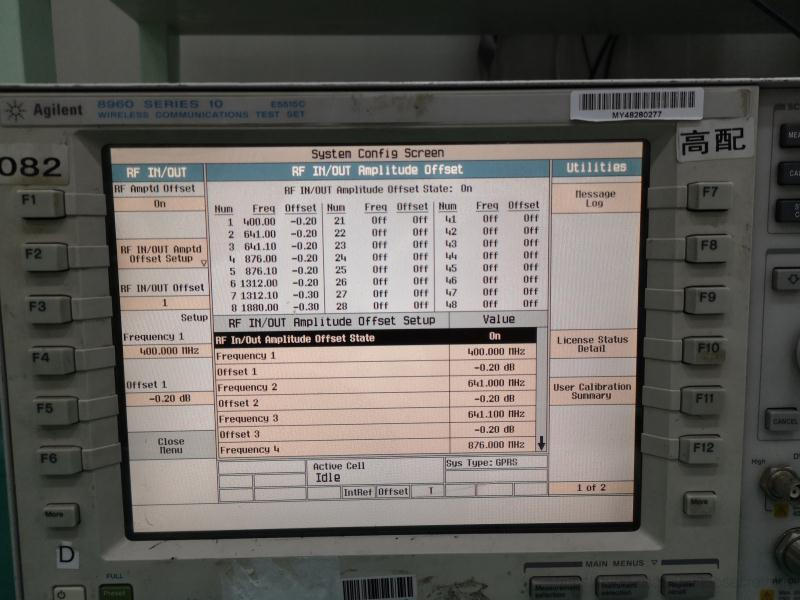

点击F2对应的"RF IN/OUT Ampted Offset Setup"就能开始补线损了，如上图频Frequency对应这频率，Offset对应着补的值，测试的时候可以按照上图这8个频率但是Offset需要根据信号的好坏来决定，我一般是补个-20到-23这个区间。选中某个item是使用图1中3所示的旋钮，轻按可以选中，旋转可以调节，当然可以通过旋钮旁边的数字键盘来输入。

4.接下来按F6返回，然后按“SYSTEM CONFIG”键上方的“CALL SETUP"键进入Call Setup Screen界面：

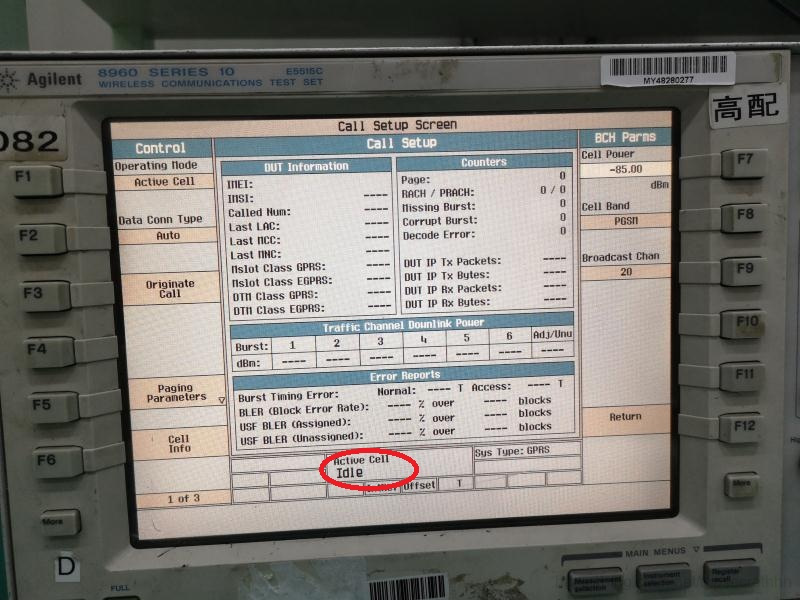

这时候我们可能会发现在上图红圈的位置还是Idle的连接状态，也就是没连接上，这个时候我们就要点击F7对应的“BCH parameters”，然后再点击一次F7对应的“Cell power”，将这个值调大（因为是负数所以要记得负数绝对值越小值越大），有些-75就够了，有些可能要-45，-55都有可能，要看连接状况，“Idle”变为“Attached”之后就说明连接上了，按F12 return回来。

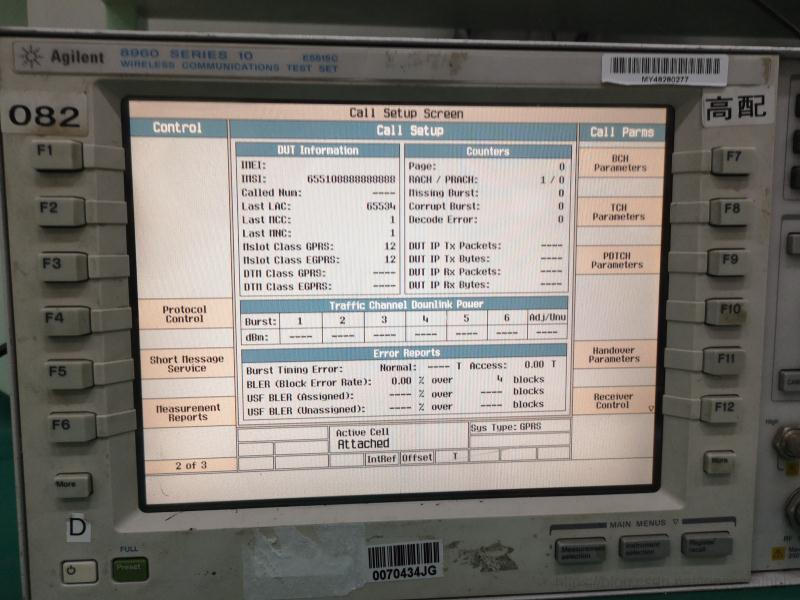

接下来点击左边F6下的"more"，可以看到进入了第二页：

在这个界面点击F5对应的“Short Message Service"之后：

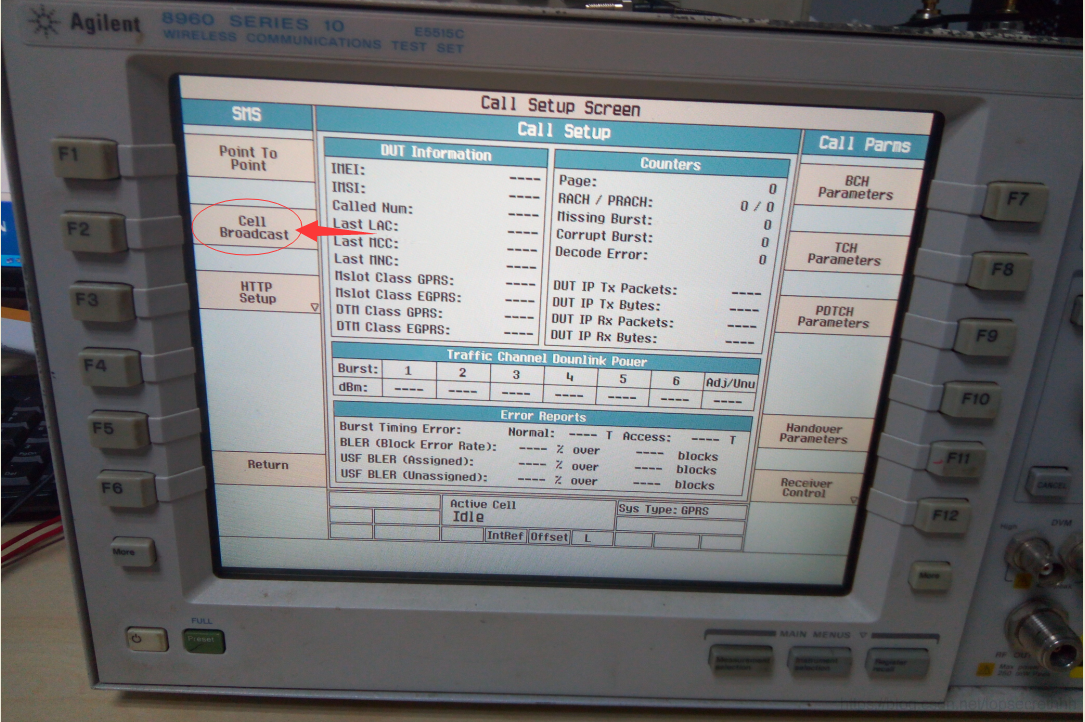

点击上图中Cell Broadcast就是进入小区广播测试了，在这之前我们可以进入上面Point to Point发个短信试试连通情况，这个看个人意愿了，进入Cell Broadcast后点击"Message 1 Setup"或"Message 2 Setup"或者"Message 3 Setup"会出现如下的界面：

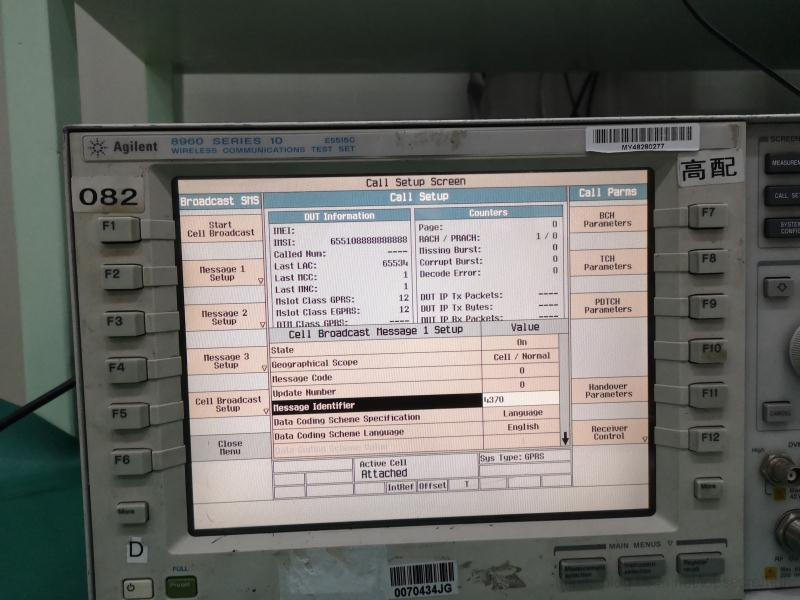

首先我们将State设置为On（通过旋钮），然后将Message Identifier写入需要测试的频段，按F1对应的”Start Cell Broadcast“就可以开始测试了，等待一段时间（这个不定的，比如在某个项目可能等个5分钟(某国内知名路由设备公司项目)，另外一个项目可能只要5秒），这样整个流程都完毕。
