APOLLO UDACITY自动驾驶课程笔记——规划、控制

1、路径规划使用三个输入，第一个输入为地图，Apollo提供的地图数据包括公路网和实时交通信息。第二个输入为我们当前在地图上的位置。第三个输入为我们的目的地，目的地取决于车辆中的乘客。

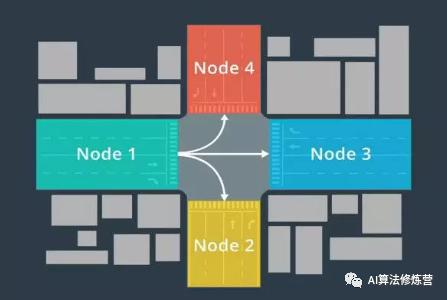

2、将地图转为图形

• 该图形由“节点”(node)和“边缘”(edge)组成。节点代表路段，边缘代表这些路段之间的连接。我们可以对一个节点移动到另一个节点所需的成本进行建模。

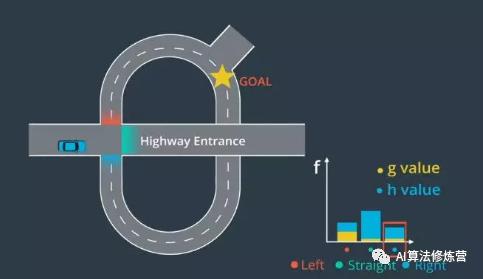

3、路径查找算法A*

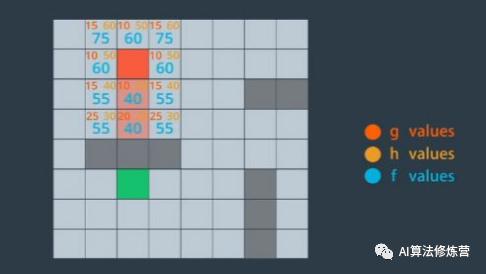

从初始节点开始，我们需要确定8个相邻节点中，哪个是最有希望的候选节点。对于每个候选节点，我们考虑两件事情。首先，我们计算从开始节点到候选节点的成本。然后，我们估计从候选节点前往目的地的成本。对于每个候选节点，我们通过添加g值和h值来计算总和，即f值。最佳候选节点是f值最小的节点。

4、轨迹生成

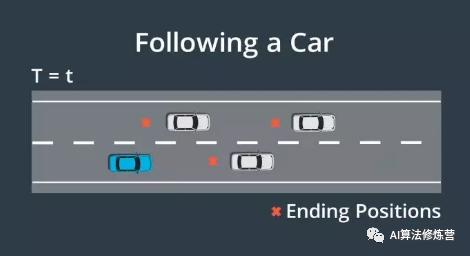

1、我们可能需要与试图在我们前面掉头的汽车互动，或者我们可能希望超过一辆在公路上行驶的慢车。这些场景需要更低级别、更高精确度的规划。我们将这一级别的规划称为轨迹生成。轨迹生成的目标是生成一系列路径点所定义的轨迹。

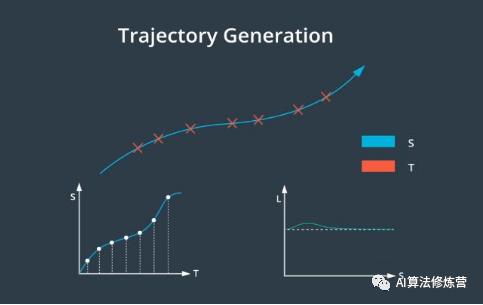

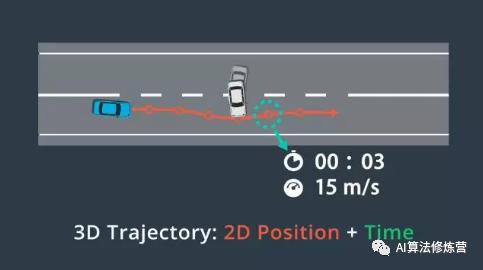

2、每个路径点分配了一个时间戳和速度，这些时间戳和空间上的两个维度（2D position）共同创建了一个三维轨迹（3D  Trajectory）。我们还为每个路径点指定了一个速度，用于确保车辆按时到达每个路径点。

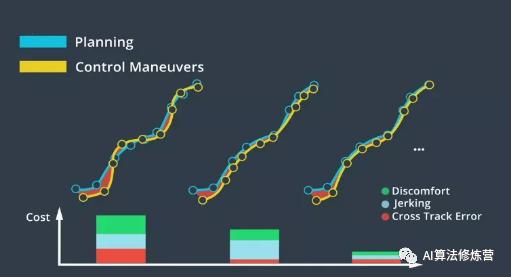

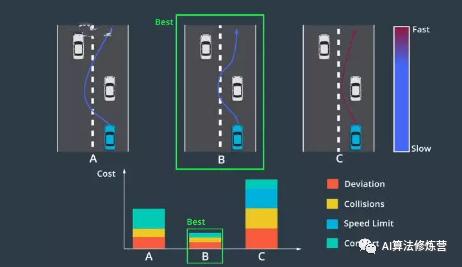

3、成本函数为每个轨迹分配了一个“成本”，我们选择成本最低的轨迹。轨迹“成本”由各种犯规处罚组成，例如：偏离道路中心，有可能产生碰撞，速度限制，轨迹的曲率和加速度让乘客感到不舒服等。

5、Frenet坐标系

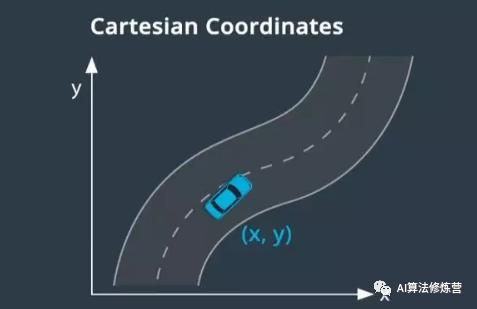

1、我们通常使用笛卡尔坐标系描述物体的位置，但笛卡尔坐标系对车辆来说并不是最佳选择。即使给出了车辆位置(x,y)，如果我们不知道道路在哪，就很难知道车辆行驶了多远也很难知道车辆是否偏离了道路中心。

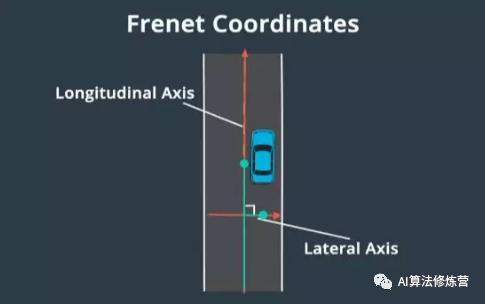

2、Frenet坐标系描述了汽车相对于道路的位置。s代表沿道路的距离，也被称为纵坐标。d表示与纵向线的位移，也被称为横坐标。在道路的每个点上，横轴和纵轴都是垂直的。纵坐标表示道路中的行驶距离，横坐标表示汽车偏离中心线的距离。

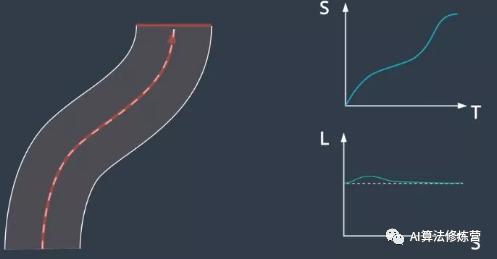

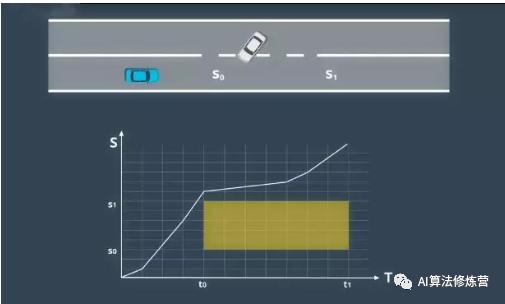

6、路径-速度解耦规划

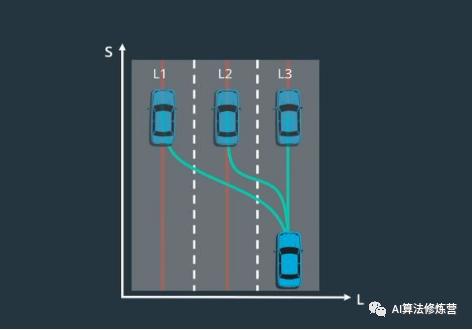

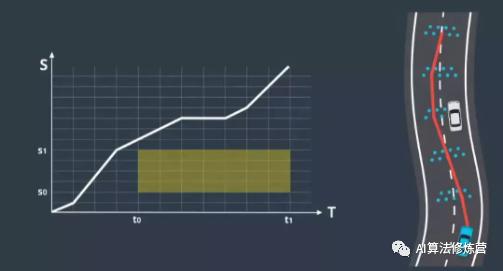

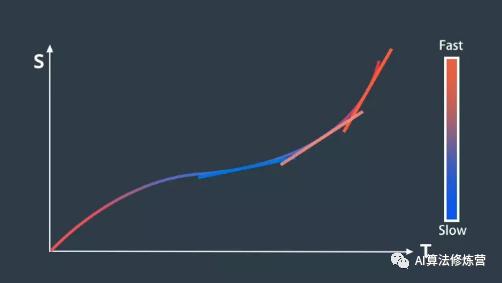

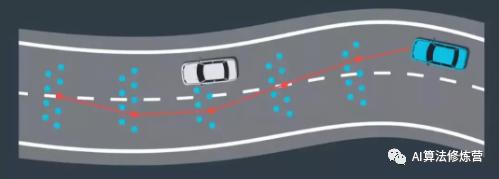

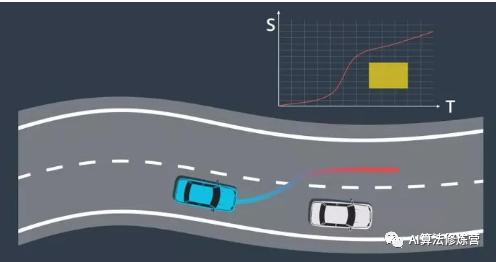

路径-速度解耦规划将轨迹规划分为两步：路径规划、速度规划。1）首先在路径规划步骤中生成候选曲线，这是车辆可行驶的路径，然后按成本对路径进行排名并选择成本
