CH455 数码管驱动以及键盘控制芯片 应用笔记

    CH455是一款用于驱动数码管（LED）和矩阵键盘扫描控制芯片。能够动态驱动4位数码管或者32个LED。同时支持7x4的键盘扫描。单片机通过I2C对CH455进行读写，同时包括一个#INT中断引脚，任何一个按键按下都会触发中断，在INT引脚上产生低电平脉冲。

  主要特点：

• 内置较大电流的驱动器，段电流达25mA，位电流达160mA
• 支持8x4或7x4，能够直接控制4位数码管或32个LED
• 能够设置8种亮度，由内部PWM驱动LED
• 提供低电平有效的键盘中断，提供按键释放标志位，可通过该位来判断按键是否按下和释放。
• 供电电压范围2.7~5V

    CH455内部的显示驱动电路和按键扫描电路是独立开的，两部分电路使用相同的引脚，分时对引脚进行驱动和读取。在显示驱动中，插入键盘键值读取操作。

 显示驱动

    显示驱动原理与HT1612段码屏驱动原理类似，都是以SEG[n:0]和DIG[m:0]分别作为行、列，组成一个寄存器矩阵，一共(n+1)*(m+1)位数据。将单个LED要显示的状态对应写进寄存器，芯片内部电路会按照寄存器中数据进行动态扫描输出。

       CH455对数码管和LED采用动态扫描驱动，顺序为DIG0~DIG3，当其中一个引脚吸入电流时，其他引脚不吸入电流。

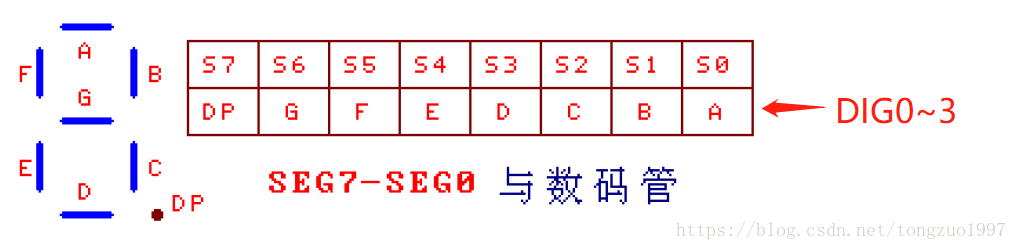

    如下图中，若硬件上将SEG0~7的公共端接到DIG0时，若要左侧共阴数码管显示0，在要在SEG0地址寄存器中写入0B00111111，即0x3F。芯片会按照寄存器的值来驱动左侧数码管显示。

    寄存器地址：

键盘扫描

    键盘扫描时，DIG3~DIG0引脚用于列扫描输出，SEG6~SEG0引脚带有内部下拉电阻，用于行扫描输入。在键盘扫描期间，DIG0~DIG3一次输出高电平，其余引脚输出低电平，该状态下SEG0~SEG6引脚的输出被禁止。 CH455内部带有消抖功能，连续两次判断有按键按下才会被确认。当检测到按键后，会讲按键值存储在寄存器中，并在#INT引脚上产生低电平中断。

    注：当多个按键按下时，按键码较小的按键优先。

    按键码格式：bit7一直为0， bit2一直为1，bit[1:0]为列扫描码，bit[5:3]为行扫描码，bit6位状态码（按键按下为1，按键松开为0，判断该位的值来判断按键是否松开）。如连接DIG2和SEG5的按键被按下，则bit[1:0]=10，bit[5:3]=101，bit6=1，有

Key = 0B01101110 （0x6E）

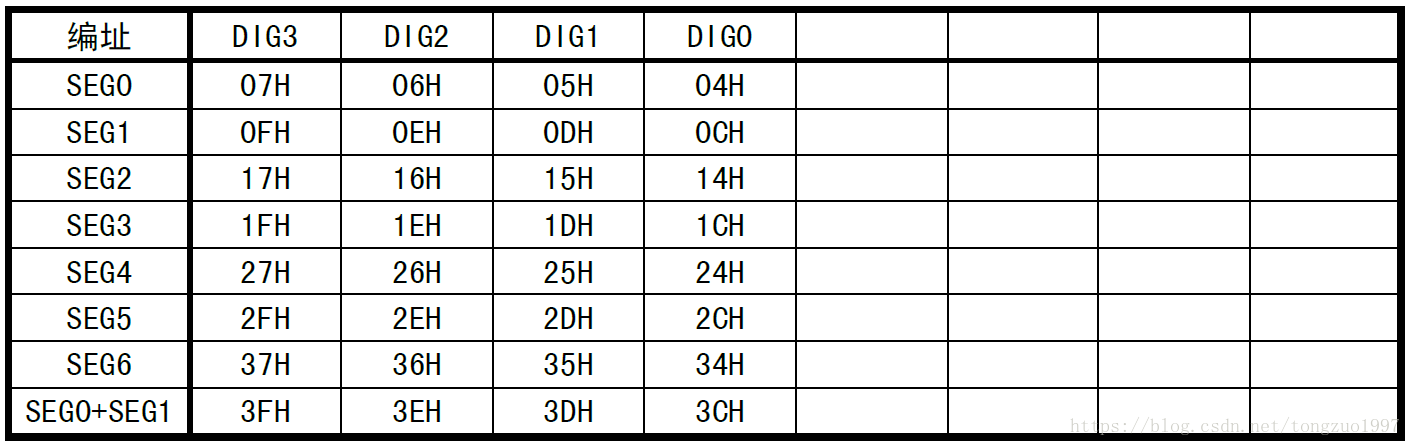

    对应按键码如下，因为按下立即读键码寄存器是bit6=1，所以需要在按键编码上加上0x40
