生物雷达调试记录

一、   使用工具

l  SIM800L GPRS模块

l  非接触式体征测试仪

l  USB转TTL串口模块（含杜邦线*4）

l  PC+串口调试助手

二、   接收数据格式

图1为HPM_Radar发送数据的格式，其中第一个byte为报文序号，范围为0~255。通过测试可见，当计数达到255时，自动增加到0。

Bit[10:1]和Bit[30:21]为呼吸波形的数据点，Bit[20:11]和Bit[40:31]为心跳波形的数据点，Bit[44:41]和Bit[48:45]是通过波形计算出来的数据。

Bit[54:49]为“生物雷达”模块的本机MAC地址，该MAC地址唯一。只有该MAC地址在服务器（TCP）端授权才能返回 “ok”，否则正常返回数据。

Bit[56:55]为报文尾。

一共Bit[56:00],57个字节。

图1 生物雷达上传数据格式

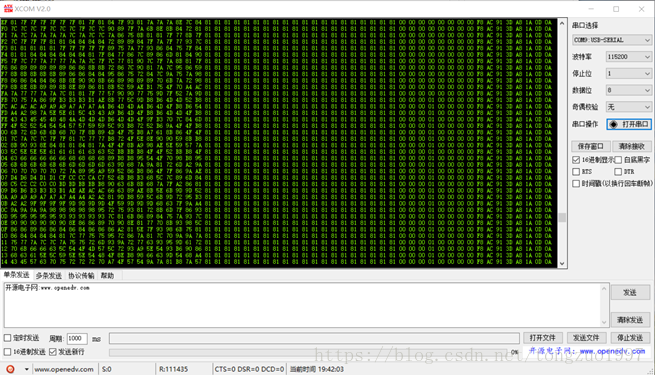

通过USB转TTL串口模块，连接“生物雷达”模块和PC，使用+5V给“生物雷达”模块供电。上电之后，即开始发送数据到PC上，接收数据如图2所示

图2
