51单片机通过WIFI模块ESP8266控制LED灯

一、系统方案

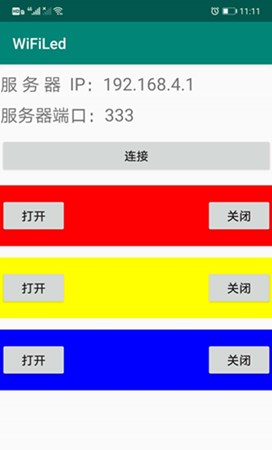

手机APP通过ESP8266 WIFI模块与51单片机通信控制LED灯的开关。下位机由单片机、ESP8266模块和LED灯组成,上位机由Android手机APP承担。我们在APP上发送LED灯的开关控制指令,ESP8266将收到的数据发送给单片机,从而实现对LED灯进行开关控制。

设计好的实物是这个样子:

二、硬件设计

ESP8266模块作为一个透传模块使用,RXD、TXD分别连接51单片机的TXD和RXD,VCC和CH_PD管脚接3.3V电压,GND接地,只需要连接这些管脚,ESP8266模块就可以正常工作了。在单片机P2口上连接了三个5mm的LED灯,分别是红黄蓝三种颜色,我们的目的是通过手机APP上的开关控制着三个LED灯的亮灭。

ESP8266实物管脚图

三、单片机软件设计

硬件的连接不复杂,接下来主要是单片机和手机APP代码的编写。

单片机代码主要是串口初始化、串口中断和ESP8266的初始化。首先是串口初始化:

        TMOD=0x20;		//定时器1工作在方式2
	TH1 = 0xfd;		//波特率9600
	TL1 = 0xfd;
	SM0=0;                  //串口工作在方式1
	SM1=1;
	EA = 1;			//开总中断
	REN = 1;		//使能串口
	TR1 = 1;		//定时器1开始计时

然后是ESP8266初始化:

        delayms(1000);                        //延时
	sendString("AT+CWMODE=2\r\n");        //设置ESP8266工作在AP模式下
	delayms(1000);
	sendString("AT+CIPMUX=1\r\n");        //允许多连接
	delayms(1000);
	sendString(&#
