内核vmcore文件分析方法

原创已于 2023-10-11 14:10:40 修改

· 3.4k 阅读

16 ·

版权

文章标签：

#linux #运维 #服务器

于 2023-10-10 19:49:31 首次发布

linux命令操作实践专栏收录该内容

4 篇文章

订阅专栏

linux内核在运行过程中，总会由于硬件异常，驱动异常或者用户态程序等等原因导致coredump，从而转储vmcore文件。而coredump发生后，我们如何去分析coredump愿原因，成为了维护内核工作的重点，那么我们怎么去分析coredump呢，接下来就让我们一起来看看。

一、开启coredump转储

现在linux系统中，默认都开启了内核coredump转储功能。我们可以通过ulimit -c命令进行确认。

如果ulimit -c显示为0，证明被关闭（限制core文件的大小为0，意为不转储），我们可以设置为

ulimit -c unlimited

二、coredump文件的常用分析工具和方法

首先，我们要知道分析内核需要什么，其实我们需要3个东西：

1）crash工具

2）coredump转储的文件，即vmcore文件

3）发生奔溃的内核映像文件（vmlinux文件，虽然boot目录下也有vmliunz-xxx文件，但是boot下的这个文件被压缩过，不包含我们调试需要的信息，所以无法用它来进行调试工作），这里包含了调试内核所需要的调试信息（和我们调试程序时添加-g参数编出来的文件相似）

1、安装分析coredump所需的包

首先，我们系统一般不会预装crash工具和内核debug包，所以我们分析内核的vmcore文件，需要安装以下包：

crash
kernel-debuginfo
kernel-debuginfo-common

可以联网yum源的环境，直接yum install crash kernel-debuginfo kernel-debuginfo-common即可；yum源不可用的环境，可以通过在网上找到对应的rpm包，直接使用wget下载后，rpm -ivh *rpm安装。

注意：这里的kernel-debuginfo包的版本必须与当前发生coredump的内核完全版本一致，如果不一致会因为符号不一致，导致后续crash命令无法正常解析vmcore文件。

安装完成后，在系统的/lib/debug/lib/modules/xxx(内核版本)/下有问们需要的vmlinux文件。

2、crash命令的用法说明

①bt命令

backtrace，打印内核栈信息。

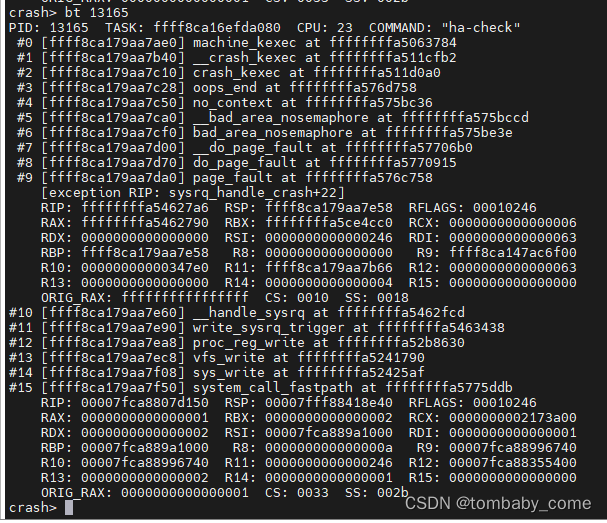

bt pid 打印指定进程栈信息

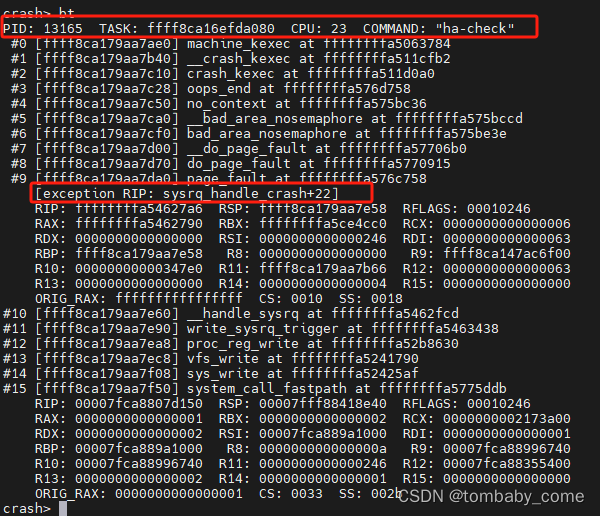

最重要的信息：[exception RIP: sysrq_handle_crash+22]，指出发生异常的指令信息

RIP: ffffffffa54627a6，可以得知，发生crash的函数是sysrq_handle_crash中，偏移22字节处的指令。

这里，对应x86-64汇编，应用层下来的系统调用对应的6个参数存放的寄存器依次对应：rdi、rsi、rdx、rcx、r8、r9。对于多于6个参数的，仍存储在栈上。

②dis命令

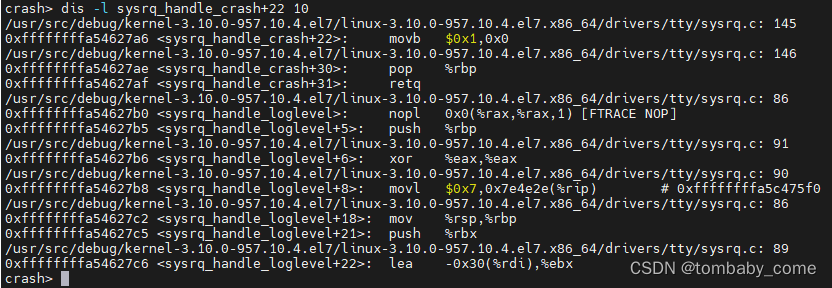

使用bt命令我们会看到[exception RIP: sysrq_handle_crash+22]信息，那这条指令在做什么呢。就需要使用dis命令（dis -l (function+offset) 10 反汇编出指令所在代码开始，10行代码）

③sym命令

sym 转换指定符号为其虚拟地址，显示系统中符号信息

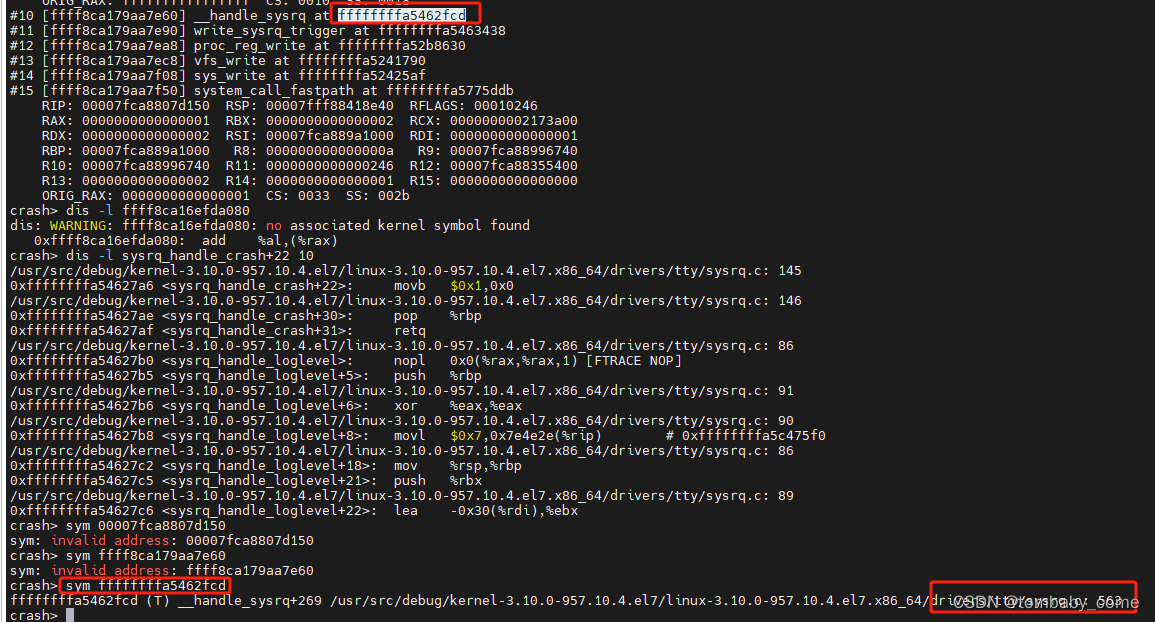

如上面bt打印的RIP: ffffffffc07c5024，使用sym转换查看系统符号信息
sym addr 通过虚拟地址，显示symbol和源码位置

然后我们可以对照着代码，来辅助我们进行问题分析。

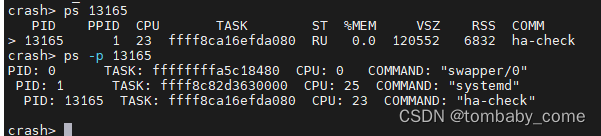

④ps命令

ps 打印内核崩溃时的进程信息

⑤log命令

打印vmcore所在的系统内核日志信息，可以分析出当时，内核启动的各项配置，内核最后崩溃时异常日志信息。

⑥p命令

p命令可以用来打印出表达式或者变量的值

⑦kmem命令

查看当时系统内存使用信息

⑧task

task 查看当前进程或指定进程task_struct和thread_info的信息（系统进程导致的奔溃，我们往往需要查看进程的信息）

⑨其他命令

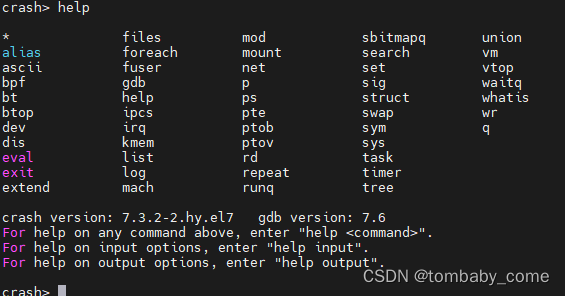

可以通过help直接查看，如下：

三、举例分析

1、场景的coredump场景

造成程序coredump的原因有很多，比较常见的有：

1）硬件异常

硬件异常其实也很常见，他可能是一个由ipmitool监控到的一个硬件异常，然后给内核发送诸如Serror的异常中断；也可能是内存ECC异常（比如不可纠正的内存异常，ECC异常发生原理可以参考内存ECC问题的分析和实践-优快云博客）；亦可能是pci总线异常（硬件引脚接触不良，无法上电下电之类）7等等。

这类异常我们没法通过软件或者内核层面去解决，只能去排查硬件问题。而我们使用crash分析vmcore文件主要是为了解决软件的异常。必须如下面的5个场景场景。

2）内存访问越界

a) 由于使用错误的下标，导致数组访问越界。
b) 搜索字符串时，依靠字符串结束符来判断字符串是否结束，但是字符串没有正常的使用结束符。
c) 使用strcpy, strcat, sprintf, strcmp,strcasecmp等字符串操作函数，将目标字符串读/写爆。应该使用strncpy, strlcpy, strncat, strlcat, snprintf, strncmp, strncasecmp等函数防止读写越界。

3）多线程程序使用了线程不安全的函数

应该使用下面这些可重入的函数，它们很容易被用错：
asctime_r(3c) gethostbyname_r(3n) getservbyname_r(3n)ctermid_r(3s) gethostent_r(3n) getservbyport_r(3n) ctime_r(3c) getlogin_r(3c)getservent_r(3n) fgetgrent_r(3c) getnetbyaddr_r(3n) getspent_r(3c)fgetpwent_r(3c) getnetbyname_r(3n) getspnam_r(3c) fgetspent_r(3c)getnetent_r(3n) gmtime_r(3c) gamma_r(3m) getnetgrent_r(3n) lgamma_r(3m) getauclassent_r(3)getprotobyname_r(3n) localtime_r(3c) getauclassnam_r(3) etprotobynumber_r(3n)nis_sperror_r(3n) getauevent_r(3) getprotoent_r(3n) rand_r(3c) getauevnam_r(3)getpwent_r(3c) readdir_r(3c) getauevnum_r(3) getpwnam_r(3c) strtok_r(3c) getgrent_r(3c)getpwuid_r(3c) tmpnam_r(3s) getgrgid_r(3c) getrpcbyname_r(3n) ttyname_r(3c)getgrnam_r(3c) getrpcbynumber_r(3n) gethostbyaddr_r(3n) getrpcent_r(3n)

4）多线程读写的数据未加锁保护

对于会被多个线程同时访问的全局数据，应该注意加锁保护，否则很容易造成coredump

5）非法指针

a) 使用空指针
b) 随意使用指针转换。一个指向一段内存的指针，除非确定这段内存原先就分配为某种结构或类型，或者这种结构或类型的数组，否则不要将它转换为这种结构或类型的指针，而应该将这段内存拷贝到一个这种结构或类型中，再访问这个结构或类型。这是因为如果这段内存的开始地址不是按照这种结构或类型对齐的，那么访问它时就很容易因为bus error而core dump。

6）堆栈溢出

不要使用大的局部变量（因为局部变量都分配在栈上），这样容易造成堆栈溢出，破坏系统的栈和堆结构，导致出现莫名其妙的错误。

2、实际coredump场景模拟和分析

1）先写一个ha-check脚本，脚本里执行以下命令模拟一个空指针导致的内核panic。

echo 1 >/proc/sys/kernel/sysrq

echo c >/proc/sys/kernel/sysrq

2）crash分析vmcore

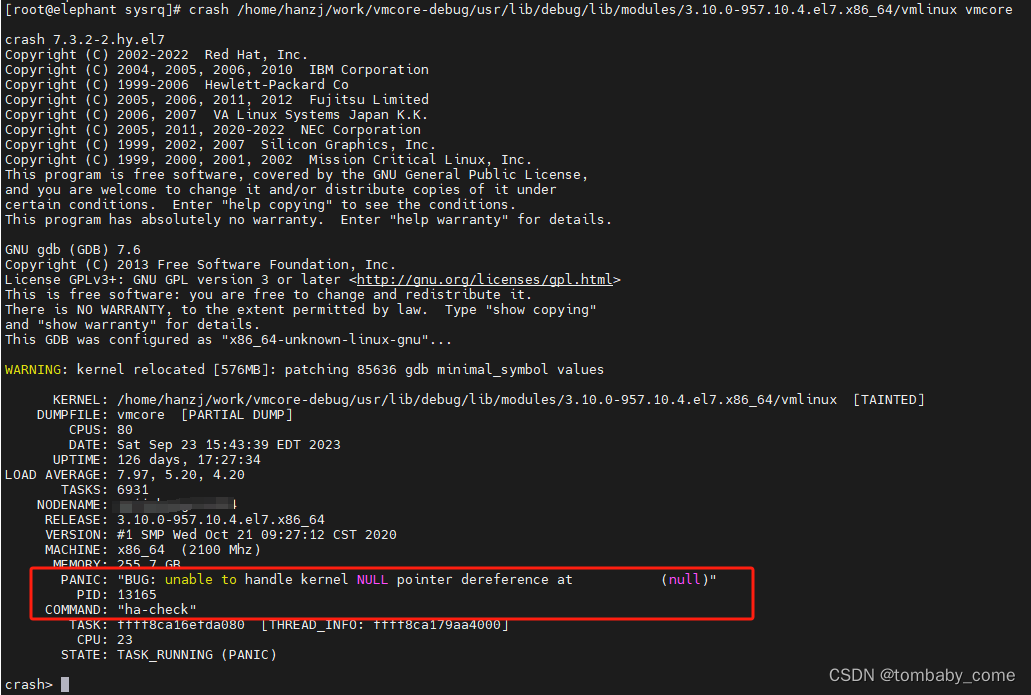

其实crash一开始就会给我们列出coredump的原因，我们模拟的这次coredump导致内核奔溃的原因是PANIC: "BUG: unable to handle kernel NULL pointer dereference at (null)"对应的进程是PID: 13165，进程指令名称是COMMAND: "ha-check"。

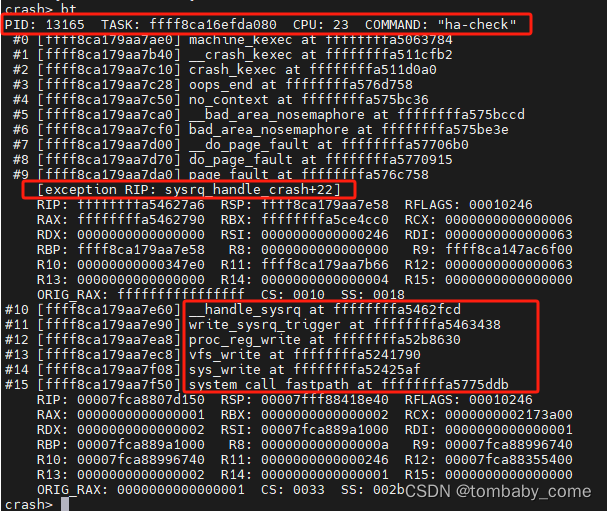

包括bt显示的调用栈也清晰的写明了奔溃的来源，如下：

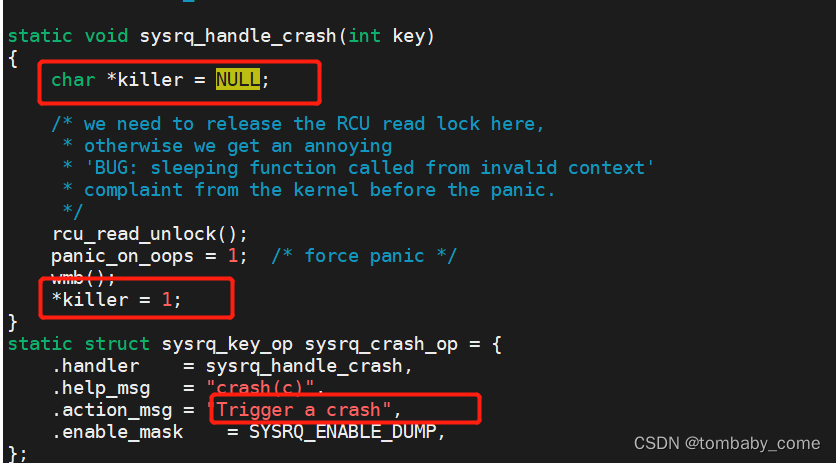

从上我们还可以看出明显由一个sysrq_trigger的写入动作。（正好我们的ha-check也是执行了一个echo c >/proc/sys/kernel/sysrq模拟内核奔溃的示例）。而上面奔溃的地方是[exception RIP: sysrq_handle_crash+22]这里，对应下方代码：
