Android 应用程序中的很多功能都会用到进程间通信（IPC），如 WebView、音视频播放、大图浏览、推送都会创建一个单独的进程。而系统服务，诸如电话、闹钟、AMS 等也是由系统创建的多进程。

使用多进程有如下优点：

可以开辟更多可用内存。一个进程分配一个 JVM，每个 JVM 的大小在同一个系统版本中都是固定的（可以通过 getprop dalvik.vm.heapsize 查看），创建多进程就会有多个 JVM 的内存可用
风险隔离。将有风险的操作放在多进程中，即便出问题挂掉了也不会影响主进程

1、概述

1.1 Binder 是什么

最容易想到的就是，Binder 是 Android 系统采用的一种线程间通信机制，但除此之外，在不同的场景下，它还有不同的解释：

从机制角度，Binder 是一种进程间通信机制；
从通信模型角度，Binder 是一种虚拟的物理驱动设备；
从代码角度，在应用层，Binder 是 IBinder 接口的实现类；在 native 层有 Binder.cpp 和 binder.c；在 kernel 层也有一个 binder.c。

1.2 为什么是 Binder

为什么在 Linux 已经具备管道、信号量、Socket 和共享内存等 IPC 方式的情况下，还要再为 Android 定制一个 Binder 呢？需要先了解 Android 的进程空间划分。

1.2.1 进程空间划分 & IPC 原理

Android 进程只能运行在自己进程所拥有的虚拟地址空间，每个进程的空间可以分为用户空间与内核空间。在进程之间，用户空间的数据不可共享，而内核空间的数据可以共享。所以两个进程的用户空间不能直接传输数据，只能通过共享的内核空间进行通信。

内存被操作系统划分成两块：用户空间和内核空间，用户空间是用户程序代码运行的地方，内核空间是内核代码运行的地方。为了安全，它们是隔离的，即使用户的程序崩溃了，内核也不受影响。

用户空间和内核空间说的是虚拟内存，它们都需要映射到物理内存（内存条、磁盘）上。所有进程的内核空间映射的都是同一块物理内存，但是用户空间映射的物理内存是隔开的。对于 32 位系统来说，地址空间大小为 4G，用户空间会分配 3G，内核空间分配 1G（可通过参数调整）；对于 64 位系统而言，低位的 0~47 位是有效的可变地址，寻址空间为 256T，一般用户空间高 16 位全补 0，内核空间高 16 位全补 1。

传统的 IPC 方式是由进程 A 发起通信，将数据从自己的用户空间先通过 copy_from_user 拷贝到内核空间，再由进程 B 去内核空间通过 copy_to_user 将数据拷贝到用户空间。整个数据传输过程要进行两次数据拷贝，效率比较低下。

1.2.2 Binder 通信原理

与传统 IPC 相比，Binder 通过 mmap() 进行内存映射，实现了内核空间与接收进程的内存共享，使得 IPC 过程仅需一次数据拷贝：

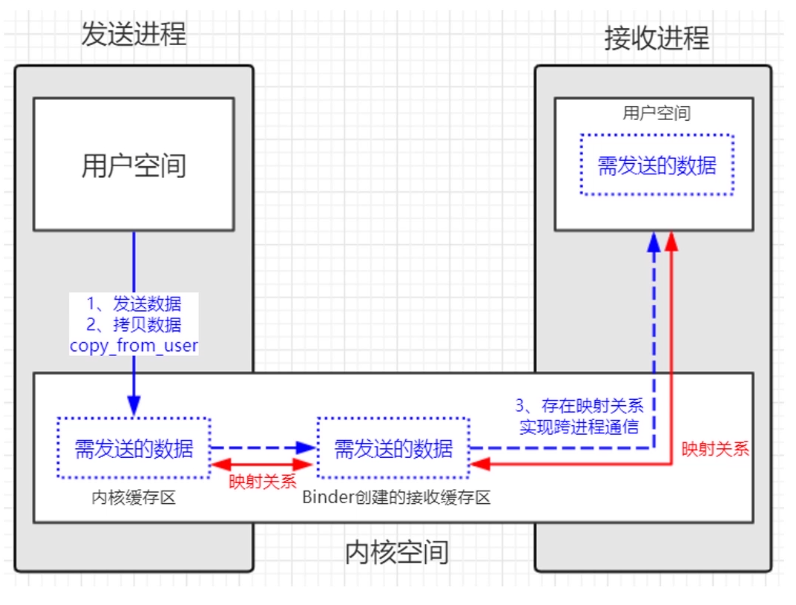

Binder通信原理
发送数据时仍然是从发送进程的用户空间通过 copy_from_user 拷贝到内核空间，但是接收进程的用户空间与内核空间的地址通过 mmap() 进行了映射，实现了物理地址的共享，这样接收进程不需要进行 copy_to_user 操作就可以在其用户空间内收到发送进程传来的数据。

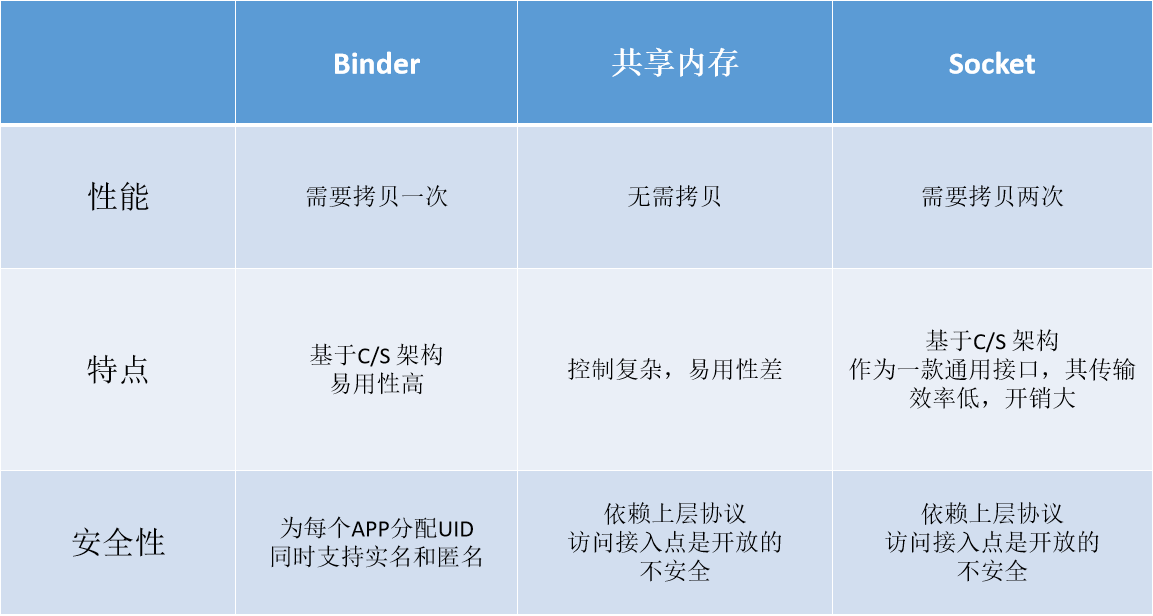

最后来看下 Binder 与其它 IPC 方式的对比：

Binder与其它IPC对比

Binder 的性能更好更安全：

性能：通信过程仅需一次数据拷贝，仅次于无需拷贝的共享内存，但是共享内存会面临多线程环境，需要同步机制，使用起来麻烦
安全：Binder 由系统分配 UID，更安全，而其他 IPC 方式是通过判定 PID，并不靠谱。并且 Binder 同时支持实名服务（如系统服务，AMS、PMS 等）和匿名服务（用户自己创建的 Service 是匿名服务，其他进程拿不到）

2、Binder 通信模型

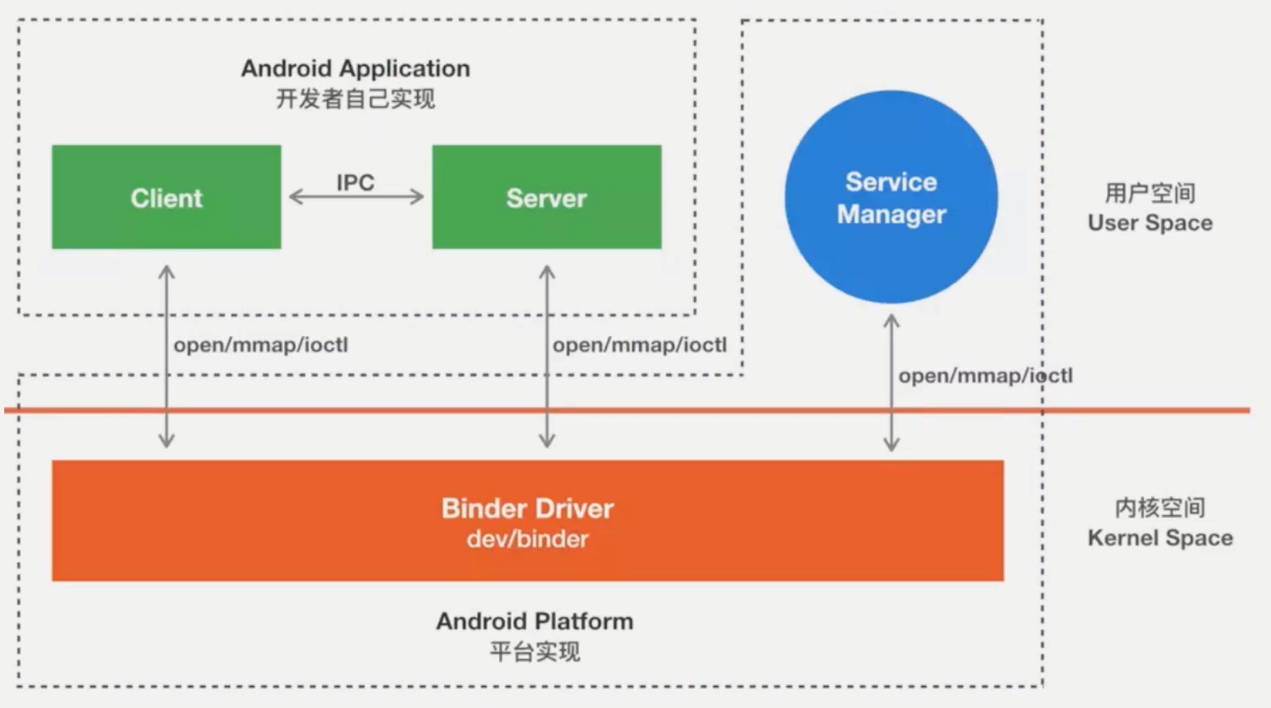

Binder通信模型

在 Binder 通信模型中有 4 个角色：

Client 进程：发送数据的进程。
Server 进程：接收数据的进程。
ServiceManager：接受 Server 进程的注册，并保存 Server 信息。Client 要向特定的 Server 发起通信时，需要先去 ServiceManager 中获取 Server 实例。本身是一个特殊的 Binder。
Binder 驱动：前三者互相通信的枢纽，类似一个中转站，完成数据在各个进程间的传递。

需要注意的点：

前三者都是在用户空间，而 Binder 驱动在内核空间。
看前面 ServiceManager 的描述，似乎它与 Client、Server 之间有直接联系，但实际上并没有，它们之间的联系都是通过与 Binder 驱动通信实现的。
Client 与 Server 需要应用开发者自己实现，而 ServiceManager 和 Binder 驱动已经由系统实现。

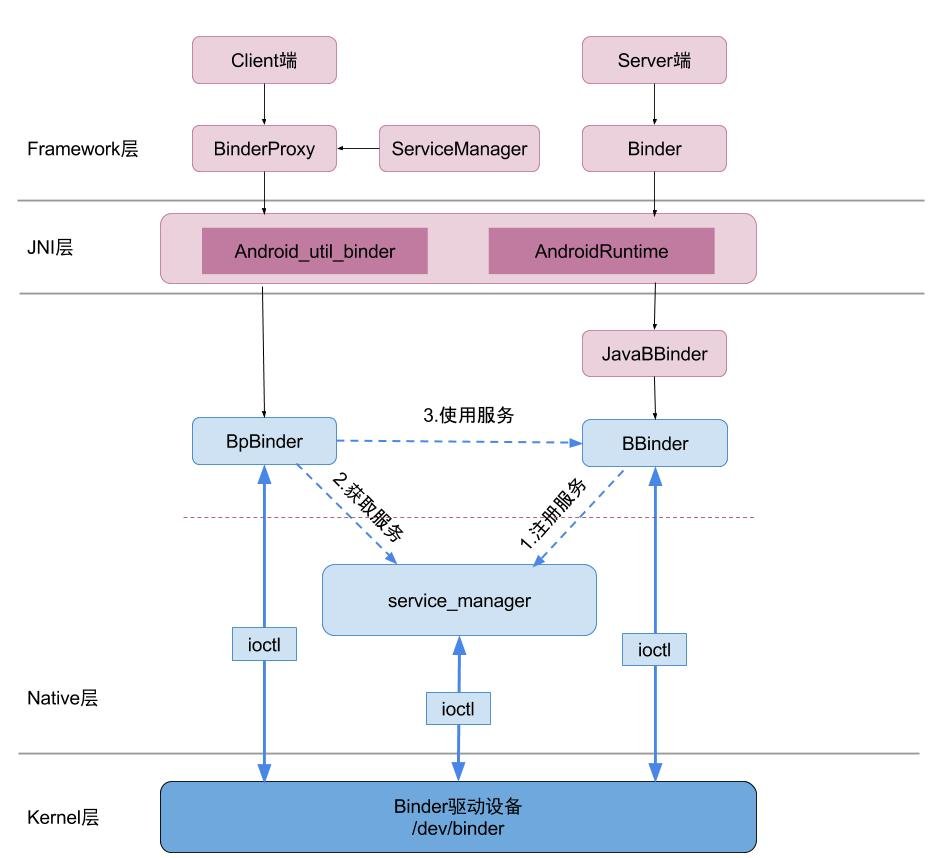

我们再从 Android 系统层次结构的角度看一下 Binder 通信模型：

Framework 层我们能看到，Client 进程并不是直接操作的 Binder 对象，而是一个持有 Binder 引用的代理对象 BinderProxy，通过它去找到 Binder 本体再执行操作。

在 Native 层，BpBinder（客户端）和 BBinder（服务端）都是 IBinder 的派生类，BBinder 需要向 service_manager 先注册服务，而 BpBinder 需要通过 service_manager 获取服务，然后才能使用服务。它们之间的联系用虚线画出，表示它们之间并不是直接通信，而都是通过 ioctl 操作与 Binder 驱动通信，由 Binder 驱动将数据转发给接收对象。

Binder 源码的目录结构正是根据以上层次结构设计的：

/framework/base/core/java/               (Java)
/framework/base/core/jni/                (JNI)
/framework/native/libs/binder            (Native)
/framework/native/cmds/servicemanager/   (Native)
/kernel/drivers/staging/android          (Driver)

1、2属于 Java Framework 范畴，具体文件：

/framework/base/core/java/android/os/
    - IInterface.java
    - IBinder.java
    - Parcel.java
    - IServiceManager.java
    - ServiceManager.java
    - ServiceManagerNative.java
    - Binder.java


/framework/base/core/jni/
    - android_os_Parcel.cpp
    - AndroidRuntime.cpp
    - android_util_Binder.cpp (核心类)

3、4属于 Native Framework：

/framework/native/libs/binder
    - IServiceManager.cpp
    - BpBinder.cpp
    - Binder.cpp
    - IPCThreadState.cpp (核心类)
    - ProcessState.cpp  (核心类)

/framework/native/include/binder/
    - IServiceManager.h
    - IInterface.h

/framework/native/cmds/servicemanager/
    - service_manager.c
    - binder.c

5 属于 Kernel：

/kernel/drivers/staging/android/
    - binder.c
    - uapi/binder.h

源码流程的话，先从 Native 层的 service_manager 看起，因为它是 BpBinder 和 BBinder 正常工作的前提。

3、mmap 是什么

Linux 通过将一个虚拟内存区域与一个磁盘上的对象关联起来，以初始化这个虚拟内存区域的内容，这个过程称为内存映射（memory mapping）。

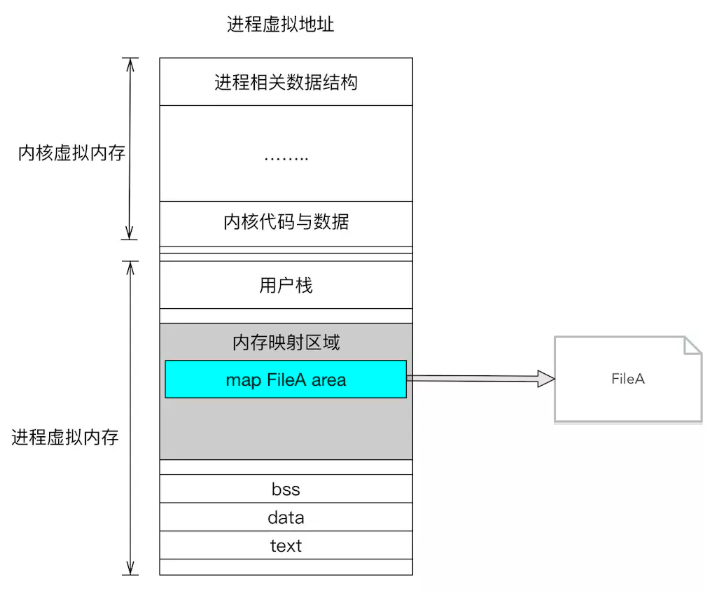

mmap示意图

对文件进行 mmap，会在进程的虚拟内存分配地址空间，创建映射关系。实现这样的映射关系后，就可以采用指针的方式读写操作这一段内存，而系统会自动回写到对应的文件磁盘上。

mmap：用户空间与内核空间指的都是虚拟内存，它们都需要映射到真正的物理内存设备上。由于内核空间与物理内存本就存在映射关系，mmap 将接收进程的用户空间与内核空间进行映射，其实也是映射到了同一块物理内存上，这样内核空间的数据发生变化时，物理内存与用户空间映射的虚拟内存就都知道了数据的变化。mmap 能够让虚拟内存和指定的物理内存直接联系起来。对于 Binder 来说，接收进程与内核空间通过 mmap 共享同一块物理内存省去了一次拷贝

关于虚拟内存和物理内存的映射有一个很有趣的类比：物理内存就像地球，而虚拟内存则像地球仪，二者存在一个映射关系。应用只能操作虚拟地址，不能直接操作物理地址，但是数据最终还是存在物理地址上的；就像我们只能把玩地球仪，但把玩不了地球，可是我们的物品最终还是放在地球上，而不是放在地球仪上……

所有的系统资源管理都是在内核空间中完成的。比如读写磁盘文件，分配回收内存，从网络接口读写数据等等。用户空间通过系统调用（syscall）让内核空间完成这些功能。

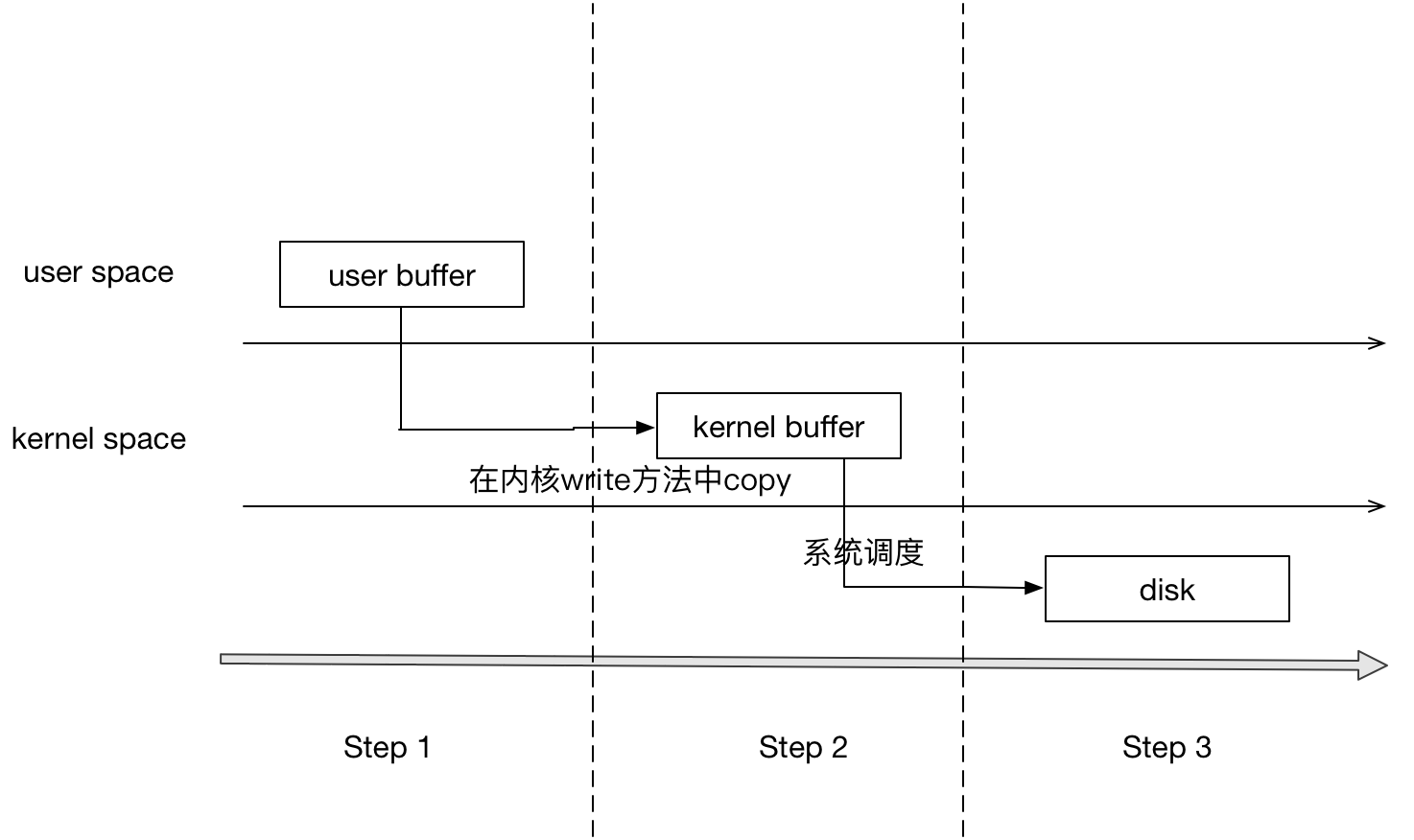

写文件过程
对文件进行 mmap，会在进程的虚拟内存分配地址空间，创建映射关系。实现这样的映射关系后，就可以采用指针的方式读写操作这一段内存，而系统会自动回写到对应的文件磁盘上。比如说，用户空间是不可以直接操作文件的，因为用户空间用的是虚拟内存而不是物理内存，

写文件分三步：

调用 write，告诉内核需要写入数据的开始地址与长度
内核将数据拷贝到内核缓存
由操作系统调用，将数据拷贝到磁盘，完成写入

常规文件操作使用页缓存机制。这样造成读文件时需要先将文件页从磁盘拷贝到页缓存中，由于页缓存处在内核空间，不能被用户进程直接寻址，所以还需要将页缓存中数据页再次拷贝到内存对应的用户空间中。这样，通过了两次数据拷贝过程，才能完成进程对文件内容的获取任务。

4、Binder JNI 启动流程

Android 系统开机过程中，init 进程通过解析 init.zygote.rc 文件创建 Zygote 进程，Zygote 进程对应的可执行程序为 app_process，对应的源文件为 app_main.cpp：

system\core\rootdir\init.zygote32.rc:

service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server
    class main
    socket zygote stream 660 root system
    onrestart write /sys/android_power/request_state wake
    onrestart write /sys/power/state on
    onrestart restart media
    onrestart restart netd

Zygote 启动时会进入其 main()，判断是否是 Zygote 命令：

frameworks\base\core\jni\AndroidRuntime.cpp:

int main(int argc, char* const argv[]) {
    // Parse runtime arguments.  Stop at first unrecognized option.
    bool zygote = false;
    bool startSystemServer = false;
    bool application = false;
    String8 niceName;
    String8 className;

    ++i;  // Skip unused "parent dir" argument.
    while (i < argc) {
        const char* arg = argv[i++];
        if (strcmp(arg, "--zygote") == 0) {
            // 判断是不是 zygote，是的话就把 zygote 变量置为 true
            zygote = true;
            niceName = ZYGOTE_NICE_NAME;
        } else if (strcmp(arg, "--start-system-server") == 0) {
            startSystemServer = true;
        } else if (strcmp(arg, "--application") == 0) {
            application = true;
        } else if (strncmp(arg, "--nice-name=", 12) == 0) {
            niceName.setTo(arg + 12);
        } else if (strncmp(arg, "--", 2) != 0) {
            className.setTo(arg);
            break;
        } else {
            --i;
            break;
        }
    }

    // zygote 为 true 就会启动 runtime 命令（runtime 是 AppRunTime，继承自
    // AndroidRuntime），调用 AndroidRuntime 的 start()
    if (zygote) {
        runtime.start("com.android.internal.os.ZygoteInit", args, zygote);
    } else if (className) {
        runtime.start("com.android.internal.os.RuntimeInit", args, zygote);
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
        return 10;
    }
}

接下来会调用到 AndroidRuntime 的 start()，该函数仅需关注一个地方：

frameworks\base\core\jni\AndroidRuntime.cpp:

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote)
{
    /*
     * Register android functions.
     */
    // 注册 JNI
    if (startReg(env) < 0) {
        ALOGE("Unable to register all android natives\n");
        return;
    }
}

int AndroidRuntime::startReg(JNIEnv* env)
{
    /*
     * This hook causes all future threads created in this process to be
     * attached to the JavaVM.  (This needs to go away in favor of JNI
     * Attach calls.)
     */
    androidSetCreateThreadFunc((android_create_thread_fn) javaCreateThreadEtc);

    ALOGV("--- registering native functions ---\n");

    /*
     * Every "register" function calls one or more things that return
     * a local reference (e.g. FindClass).  Because we haven't really
     * started the VM yet, they're all getting stored in the base frame
     * and never released.  Use Push/Pop to manage the storage.
     */
    env->PushLocalFrame(200);

    // 注册 JNI 这样 Java 才能调用 Native 方法
    if (register_jni_procs(gRegJNI, NELEM(gRegJNI), env) < 0) {
        env->PopLocalFrame(NULL);
        return -1;
    }
    env->PopLocalFrame(NULL);

    //createJavaThread("fubar", quickTest, (void*) "hello");

    return 0;
}

//
static int register_jni_procs(const RegJNIRec array[], size_t count, JNIEnv* env)
{
    for (size_t i = 0; i < count; i++) {
        if (array[i].mProc(env) < 0) {
#ifndef NDEBUG
            ALOGD("----------!!! %s failed to load\n", array[i].mName);
#endif
            return -1;
        }
    }
    return 0;
}

NDEBUG 是前面定义好的函数指针：

#ifdef NDEBUG
    #define REG_JNI(name)      { name }
    struct RegJNIRec {
        int (*mProc)(JNIEnv*);
    };
#else
    #define REG_JNI(name)      { name, #name }
    struct RegJNIRec {
        int (*mProc)(JNIEnv*);
        const char* mName;
    };
#endif

register_jni_procs() 参数 array[] 是一个常量：

static const RegJNIRec gRegJNI[] = {
    REG_JNI(register_com_android_internal_os_RuntimeInit),
    REG_JNI(register_android_os_SystemClock),
    REG_JNI(register_android_util_EventLog),
    REG_JNI(register_android_util_Log),
    ...
    // Binder JNI 注册
    REG_JNI(register_android_os_Binder),
}

register_android_os_Binder() 是一个函数，在 android_util_Binder 文件中：

frameworks\base\core\jni\android_util_Binder.cpp:

int register_android_os_Binder(JNIEnv* env)
{
	// 注册 Binder
    if (int_register_android_os_Binder(env) < 0)
        return -1;
    // 注册 BinderInternal
    if (int_register_android_os_BinderInternal(env) < 0)
        return -1;
	// 注册 BinderProxy
    if (int_register_android_os_BinderProxy(env) < 0)
        return -1;

    jclass clazz = FindClassOrDie(env, "android/util/Log");
    gLogOffsets.mClass = MakeGlobalRefOrDie(env, clazz);
    gLogOffsets.mLogE = GetStaticMethodIDOrDie(env, clazz, "e",
            "(Ljava/lang/String;Ljava/lang/String;Ljava/lang/Throwable;)I");

    clazz = FindClassOrDie(env, "android/os/ParcelFileDescriptor");
    gParcelFileDescriptorOffsets.mClass = MakeGlobalRefOrDie(env, clazz);
    gParcelFileDescriptorOffsets.mConstructor = GetMethodIDOrDie(env, clazz, "<init>",
                                                                 "(Ljava/io/FileDescriptor;)V");

    clazz = FindClassOrDie(env, "android/os/StrictMode");
    gStrictModeCallbackOffsets.mClass = MakeGlobalRefOrDie(env, clazz);
    gStrictModeCallbackOffsets.mCallback = GetStaticMethodIDOrDie(env, clazz,
            "onBinderStrictModePolicyChange", "(I)V");

    return 0;
}

三个注册的过程类似，以注册 Binder 为例：

// 为了让 Java 和 Native 可以互相调用
static int int_register_android_os_Binder(JNIEnv* env)
{
    jclass clazz = FindClassOrDie(env, kBinderPathName);

    // 让 Native 可以调用 Java 方法
    gBinderOffsets.mClass = MakeGlobalRefOrDie(env, clazz);
    gBinderOffsets.mExecTransact = GetMethodIDOrDie(env, clazz, "execTransact", "(IJJI)Z");
    gBinderOffsets.mObject = GetFieldIDOrDie(env, clazz, "mObject", "J");

    // 让 Java 可以调用 Native，gBinderMethods 是方法映射关系。
    return RegisterMethodsOrDie(
        env, kBinderPathName,
        gBinderMethods, NELEM(gBinderMethods));
}

类似于反射，保存 Java 方法的 mClass、mExecTransact、mObject 信息，以便 Native 调用 Java 方法。最后调用的 RegisterMethodsOrDie() 中的参数 gBinderMethods 是 Java 层方法名与对应的 Native 层的方法名：

static const JNINativeMethod gBinderMethods[] = {
     /* name, signature, funcPtr */
    { "getCallingPid", "()I", (void*)android_os_Binder_getCallingPid },
    { "getCallingUid", "()I", (void*)android_os_Binder_getCallingUid },
    { "clearCallingIdentity", "()J", (void*)android_os_Binder_clearCallingIdentity },
    { "restoreCallingIdentity", "(J)V", (void*)android_os_Binder_restoreCallingIdentity },
    { "setThreadStrictModePolicy", "(I)V", (void*)android_os_Binder_setThreadStrictModePolicy },
    { "getThreadStrictModePolicy", "()I", (void*)android_os_Binder_getThreadStrictModePolicy },
    { "flushPendingCommands", "()V", (void*)android_os_Binder_flushPendingCommands },
    { "init", "()V", (void*)android_os_Binder_init },
    { "destroy", "()V", (void*)android_os_Binder_destroy },
    { "blockUntilThreadAvailable", "()V", (void*)android_os_Binder_blockUntilThreadAvailable }
};
