个人笔记：vmware16 +ubuntu20.04搭建单节点 kubernetes 1.22.2

今天使用vmware16 +ubuntu20.04搭建单节点 kubernetes 1.22.2，踩了不少的坑，记录一下，希望能帮到大家。

先看一篇高质量的参考：

基于vmware16 和 ubuntu20.04, 搭建单节点 kubernetes 1.22.2_琦彦的博客-优快云博客基于vmware16 和 ubuntu20.04, 搭建单节点 kubernetes 1.22.2安装环境win10ubuntu版本 20.04.3docker版本 20.10.7k8s版本 1.22.2vmware参考在win10上使用VMware Pro16 安装 CentOS 7.9 设置静态IP 可以访问外网_琦彦-优快云博客中安装vmware 部分比较简单, 不再赘述ubuntu镜像下载Ubuntu 20.04https://blog.youkuaiyun.com/fly910905/article/details/120606787这上面说到的问题，我几乎全碰到了。

搭建目标：

        在笔记上，通过wmware16，使用4台虚拟机（一台centos 7.9, 3台ubuntu 20.04）搭建k8s集群。涉及两个网络：

• 114网（内网）：用于K8S集群，用于站内流量传输。
• 43网：用于上互联网，3台ubuntu 20.04为k8s集群机器，安装过程中可以连接互联网。

另外，在K8S集群外多搭建一台机器，名为：workstation, 用于

1. 起到集群网关、防火墙的作用。
2. 安装harbor，用于存放镜像。

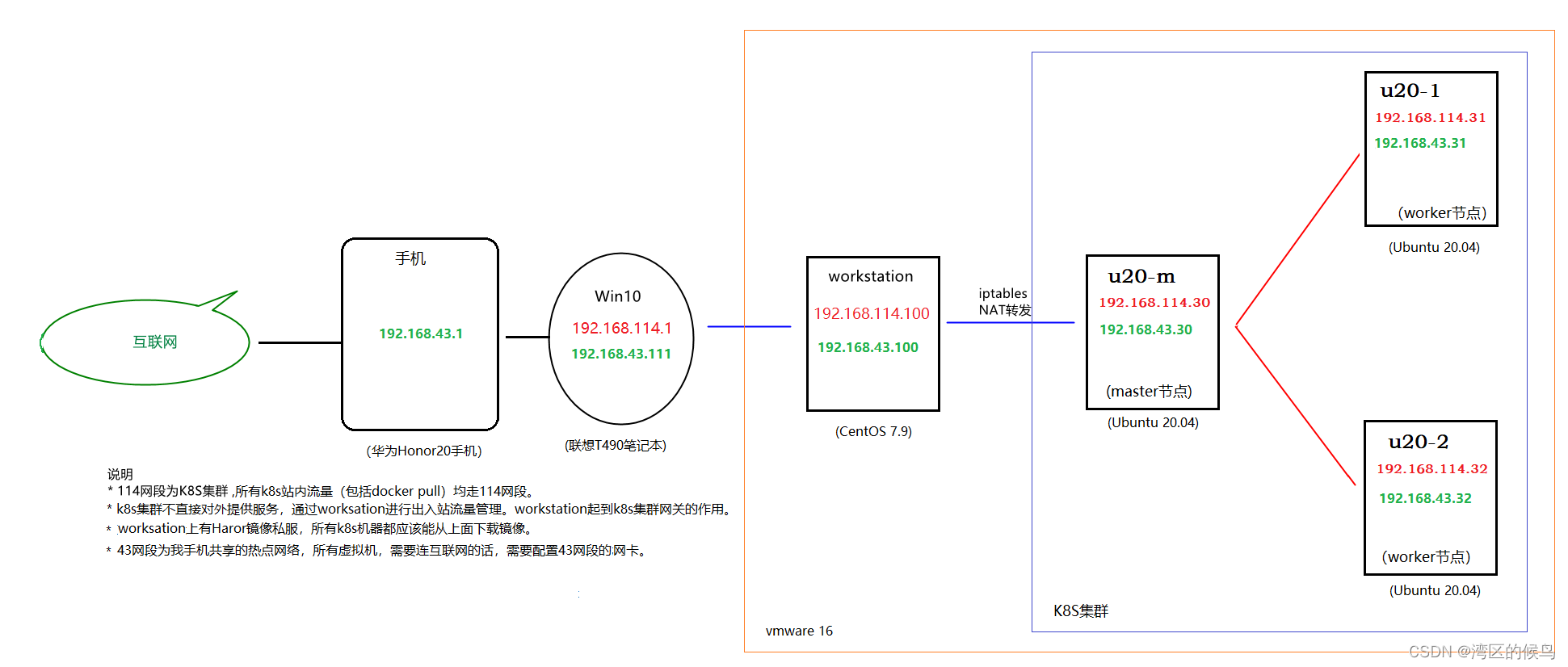

网络拓扑图

搭建步骤：

详细的步骤就不写了，大致步骤如下：

• 第1步：打开手机热点。

这是一句正确的废话。

• 第2步：笔记本电脑连接热点后，设置其固定IP为：192.168.43.111.

在DOS中执行：ipconfig查看。

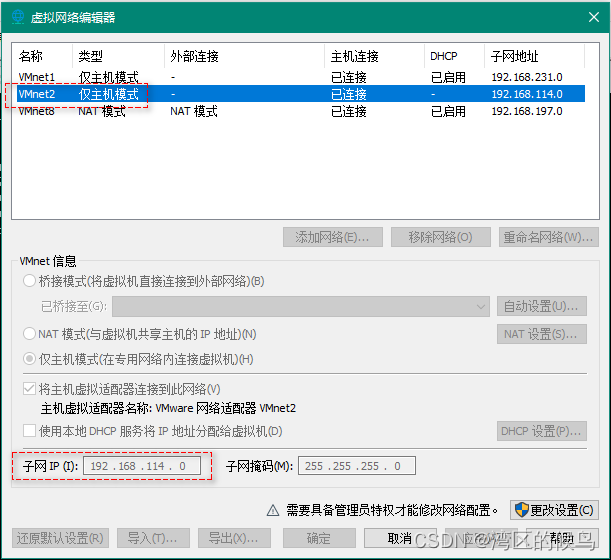

• 第3步：在vmware 16中创建1个虚拟机网络： 114网段，采用"仅主机模式"。

注意：43网是互联网，不用创建虚拟机网络，创建虚拟机时直接使用桥连模式即可。

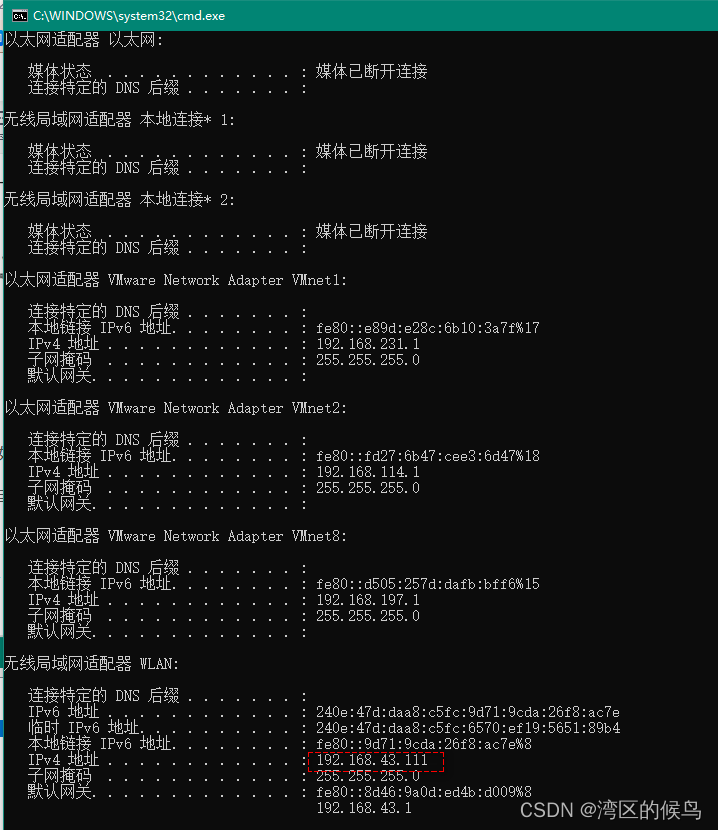

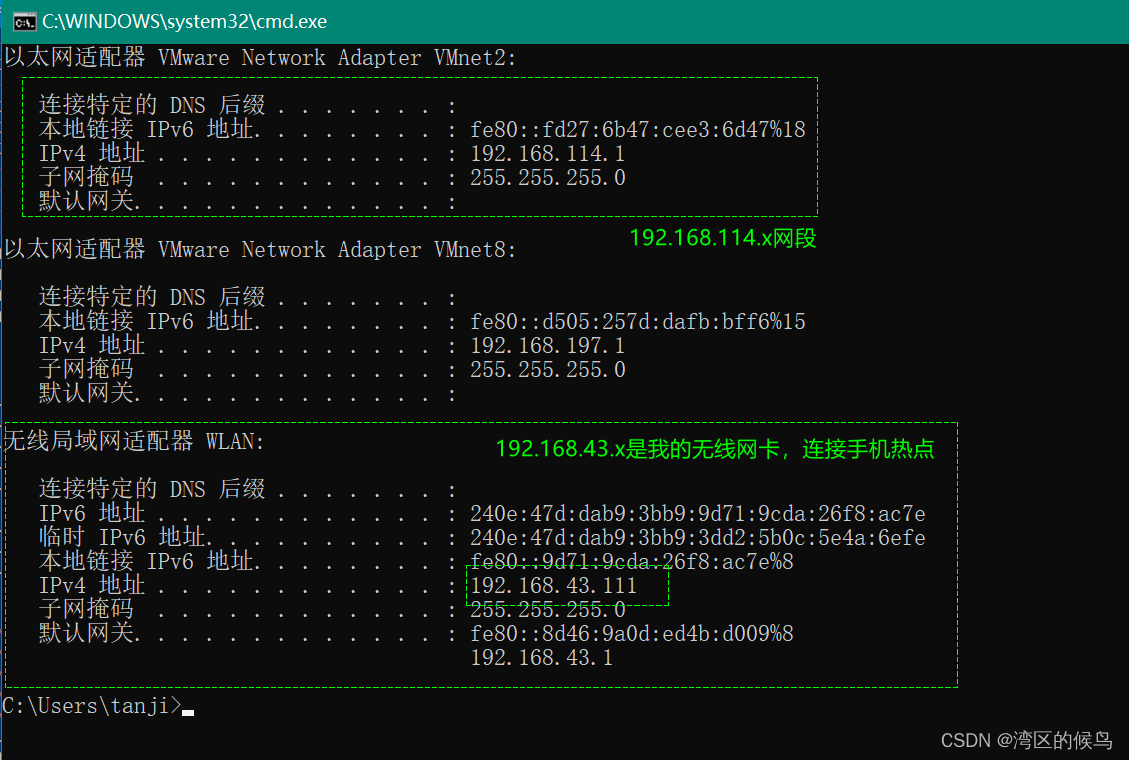

 完成后，笔记本window 10 的IP如下：

• 第4步：搭建workstation机器(这一步可选)。

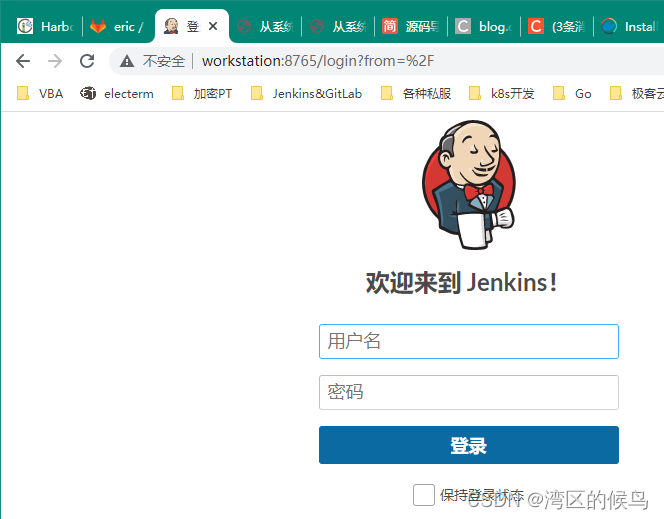

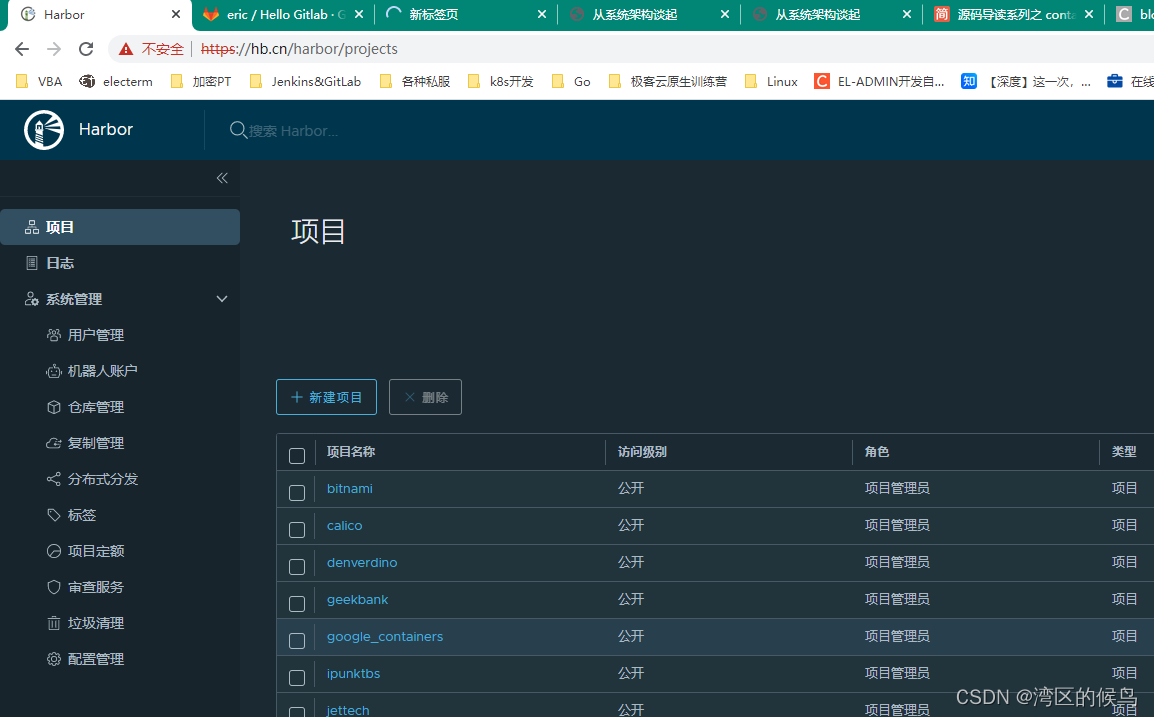

这是我第3次搭建k8s集群，之前已经有一台centos 7 （主机名：workstation, 192.168.114.100/24），上面已经搭建了GitLab, Jenkins, Harbor-2.4等。Harbor上面存放了我很多已下载好的镜像，所以，我这次可以直接拿来用。

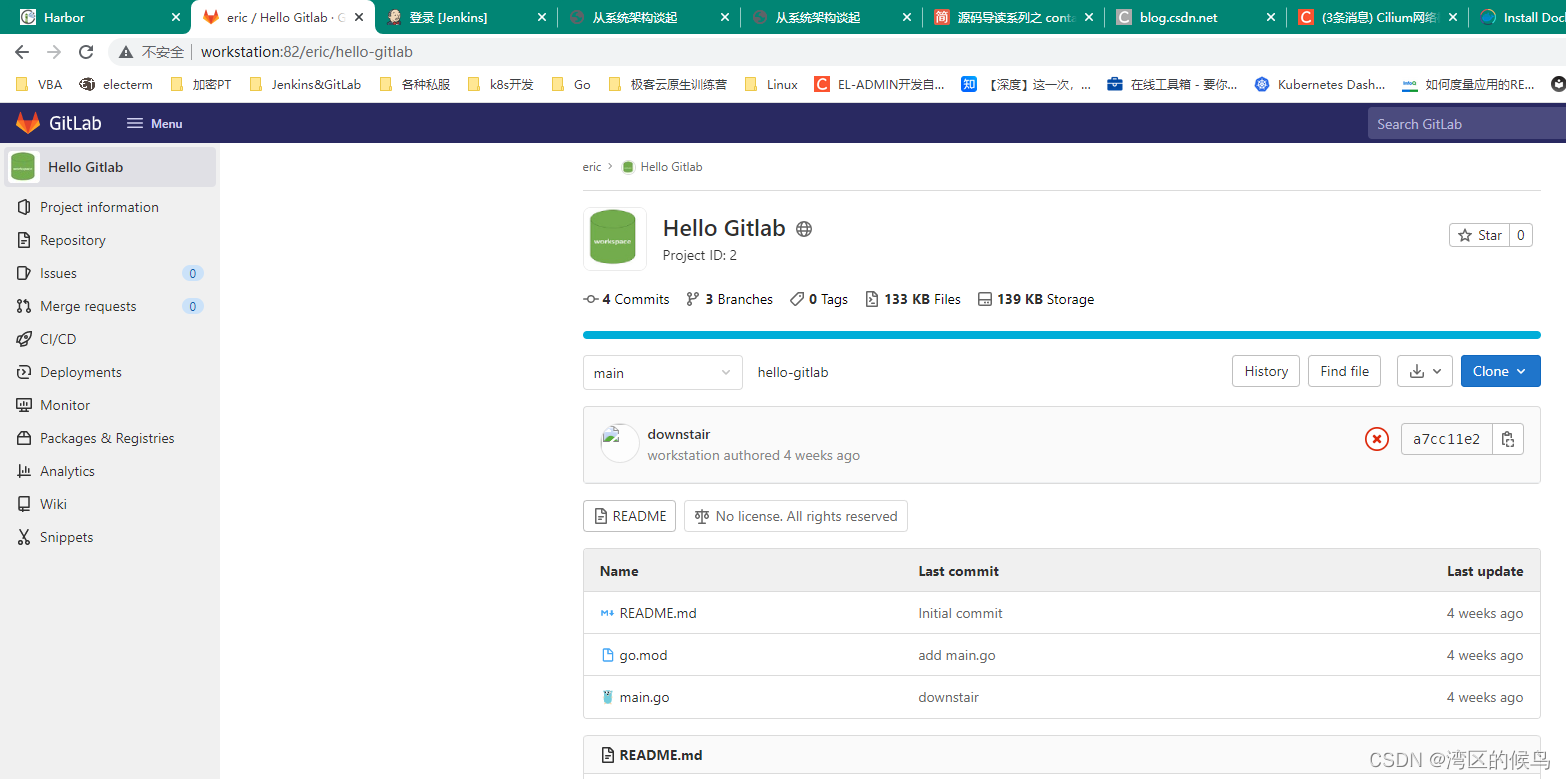

截图如下：

• 第5步：下载IOS.

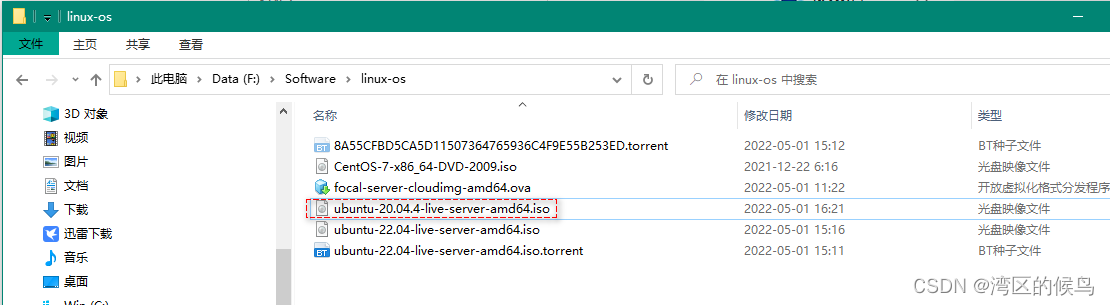

下载地址：Ubuntu 20.04.4 LTS (Focal Fossa)https://releases.ubuntu.com/20.04/下载完成后如下：

• 第6步：在vmware16中，安装一台ubuntu20, 作为master节点。

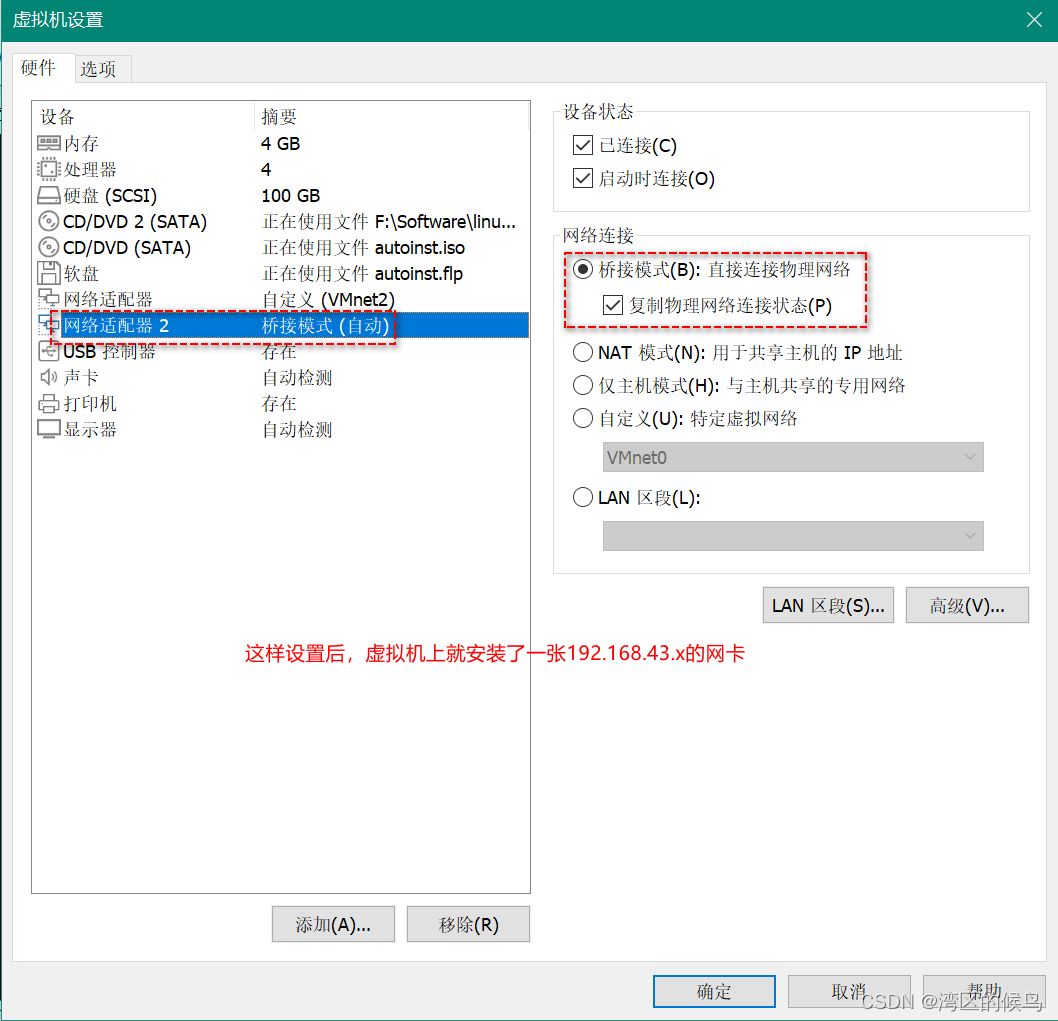

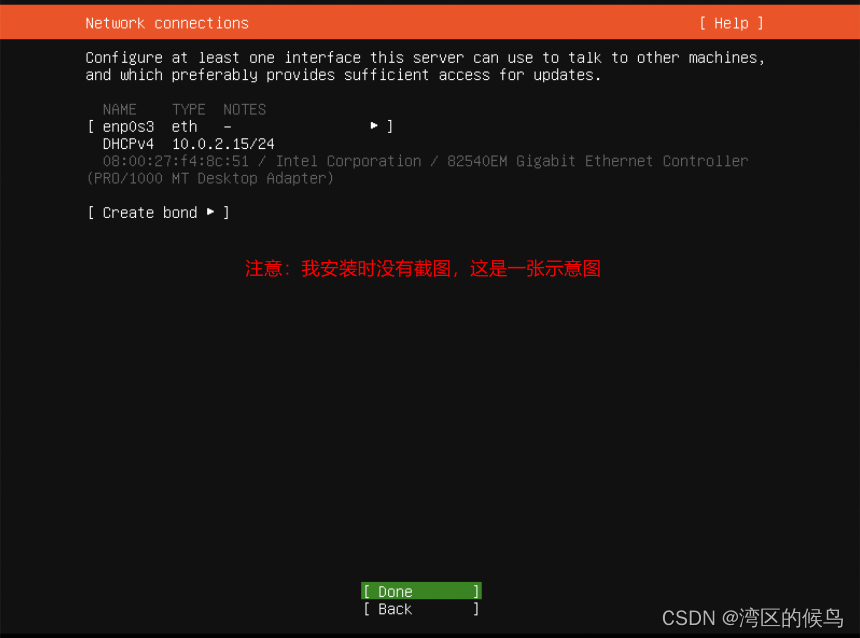

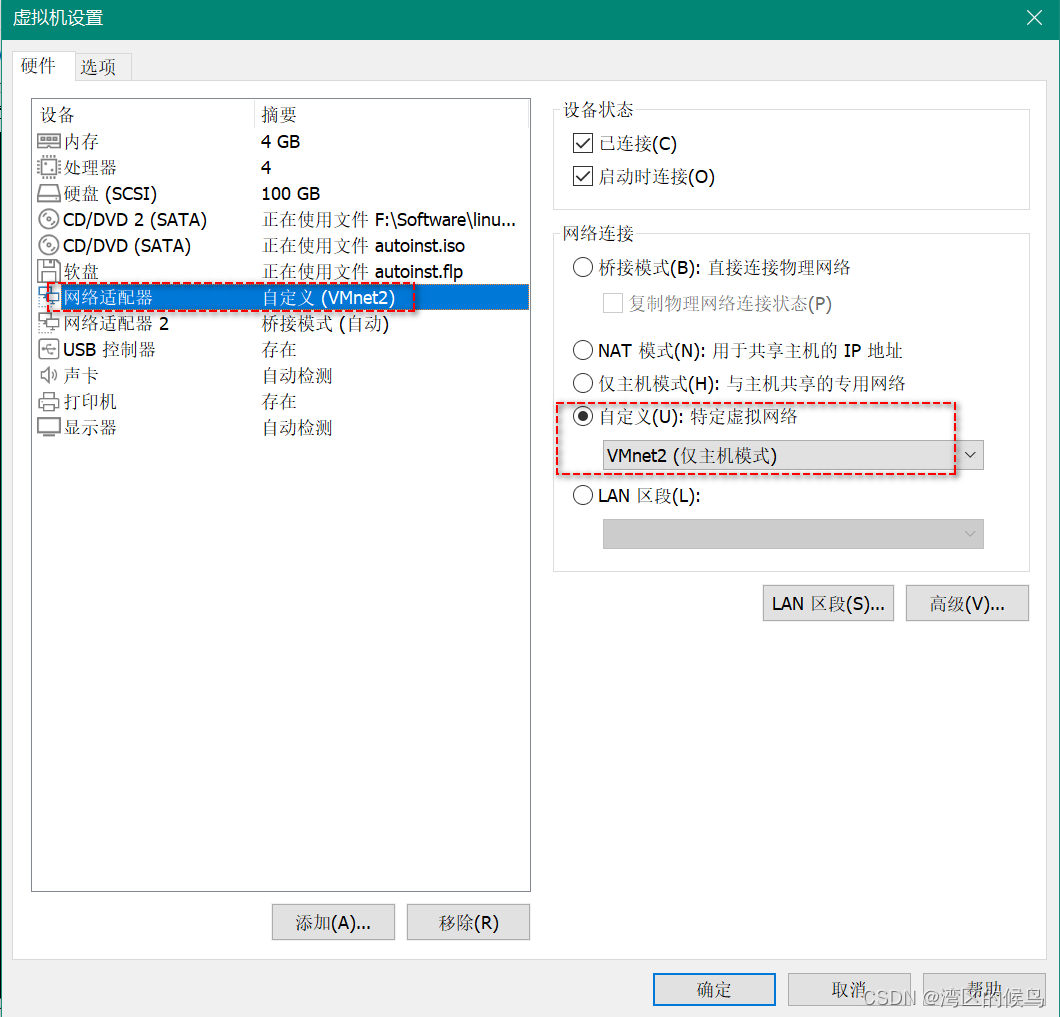

网络设置下如：




在安装时，设置好一个固定的IP地址（192.168.114.30），43网段的使用dhcp协议，自动获取IP。

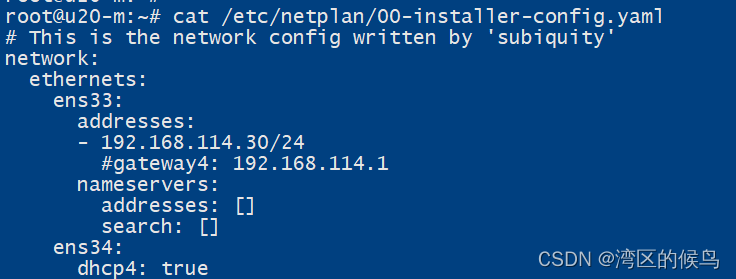

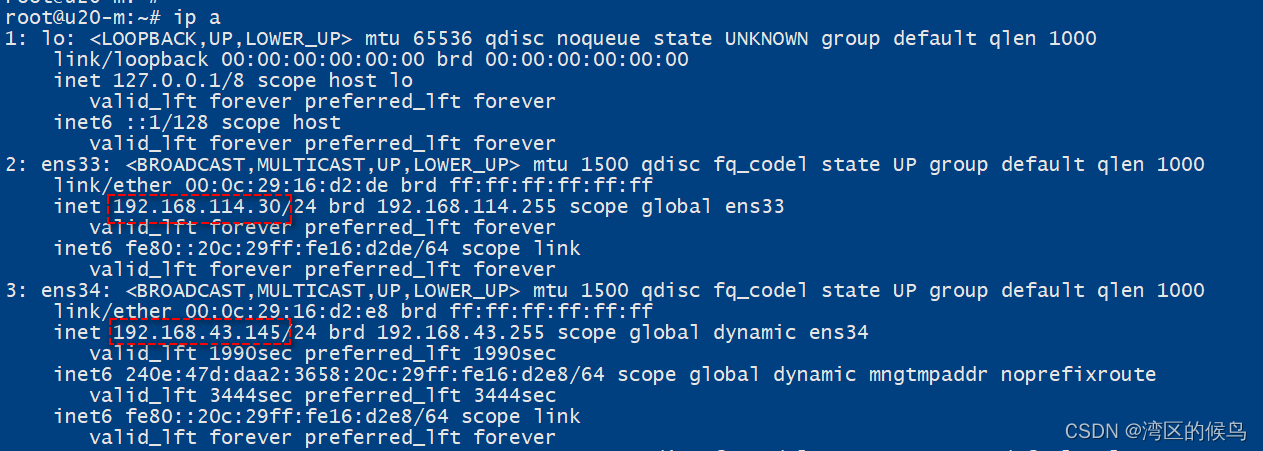

网络配置：

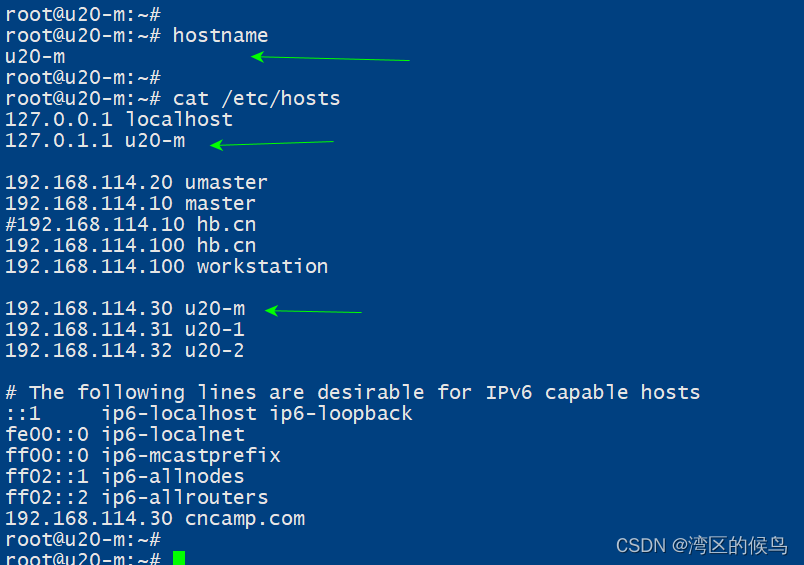

 设置主机名为：u20-m

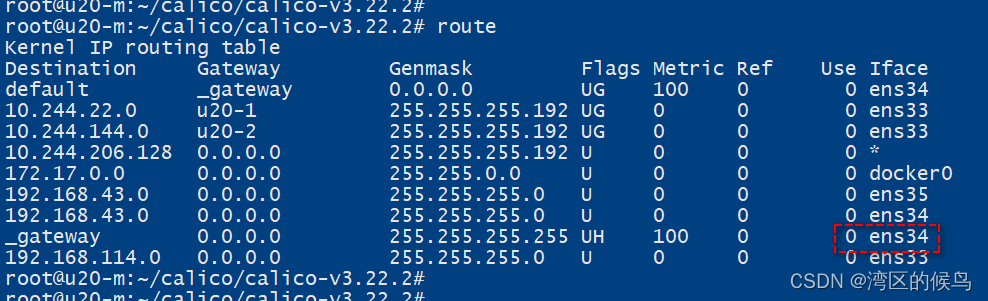

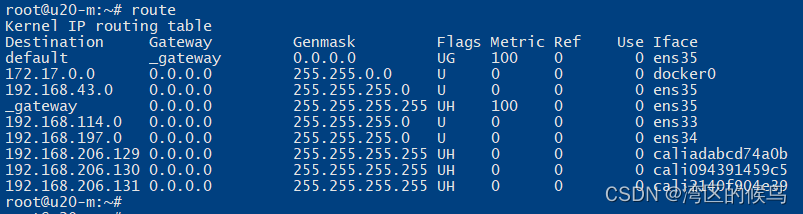

•  第7步：在master节点中，进行各种设置，包括：路由，root用户可以直接登录等。设置好后，master的路由如下：

路由教程，可以参考我这个文章：

Ubuntu 20.04添加临时/永久路由_湾区的候鸟的博客-优快云博客https://blog.youkuaiyun.com/tjg138/article/details/124625602?spm=1001.2014.3001.5501

查看一下网络设置的效果：

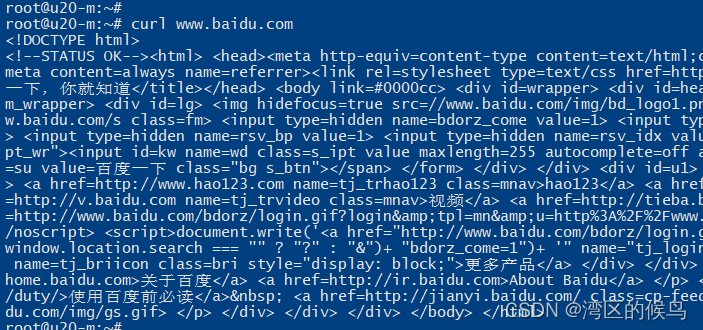

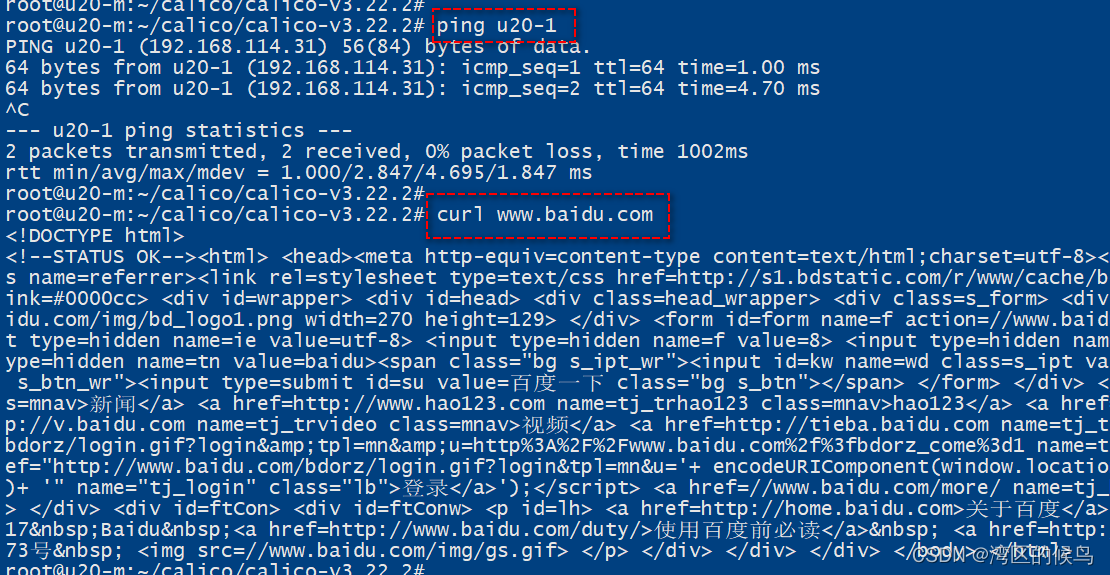

验证一下，确保master是可以上网的。

• 第9步：安装docker（master节点）

执行:

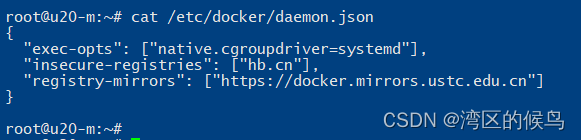

配置：

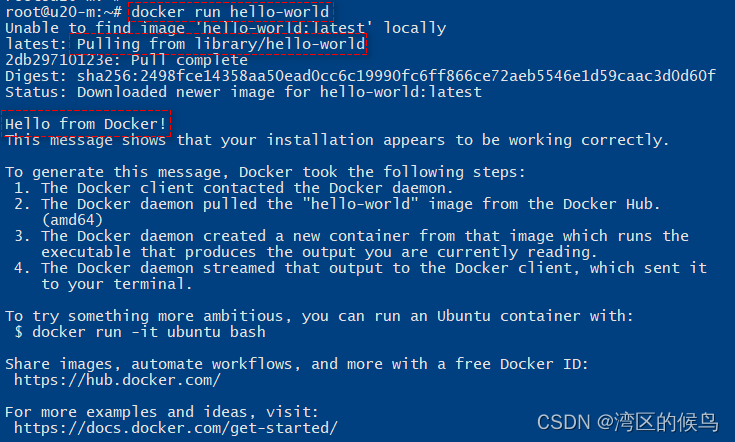

跑一个hello-world, 确保docker能拉镜像，能跑。

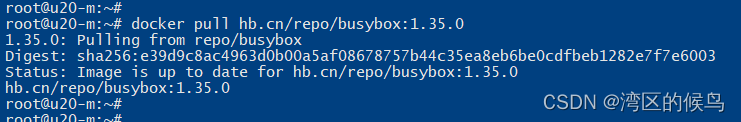

 Harbor私服测试：

•  第7步：安装kubectl, kubelet等（master节点，主机名u20-m），指定版本号为：1.22.2-00

apt-get install -y kubelet=1.22.2-00 kubeadm=1.22.2-00 kubectl=1.22.2-00

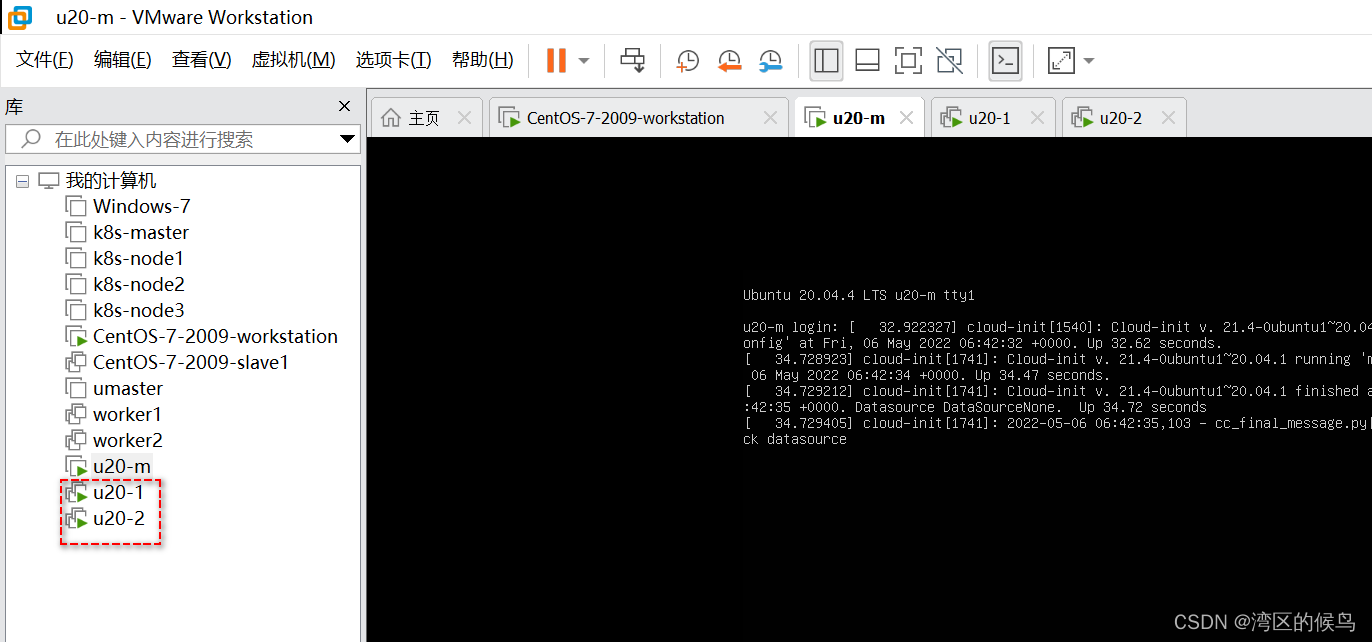

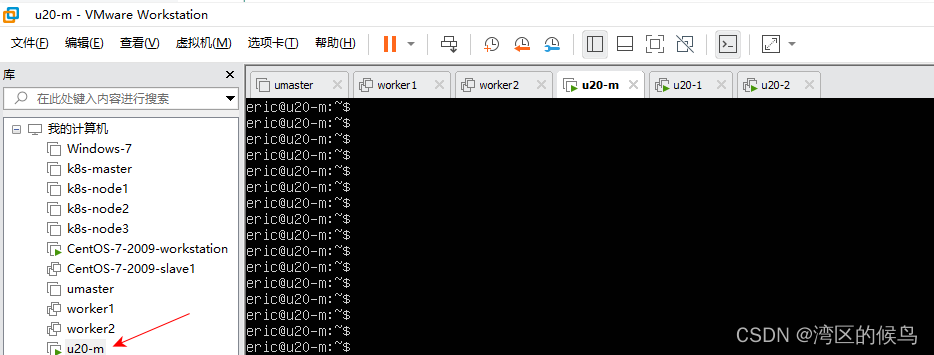

•  第8步：在vmware克隆master节点，创建两台worker(主机名：u20-1, u20-2)

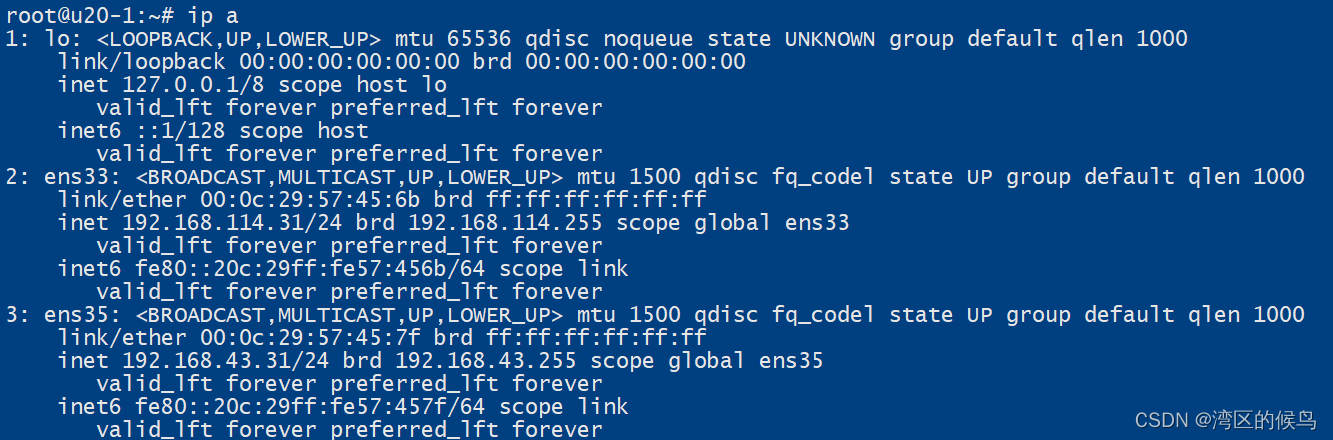

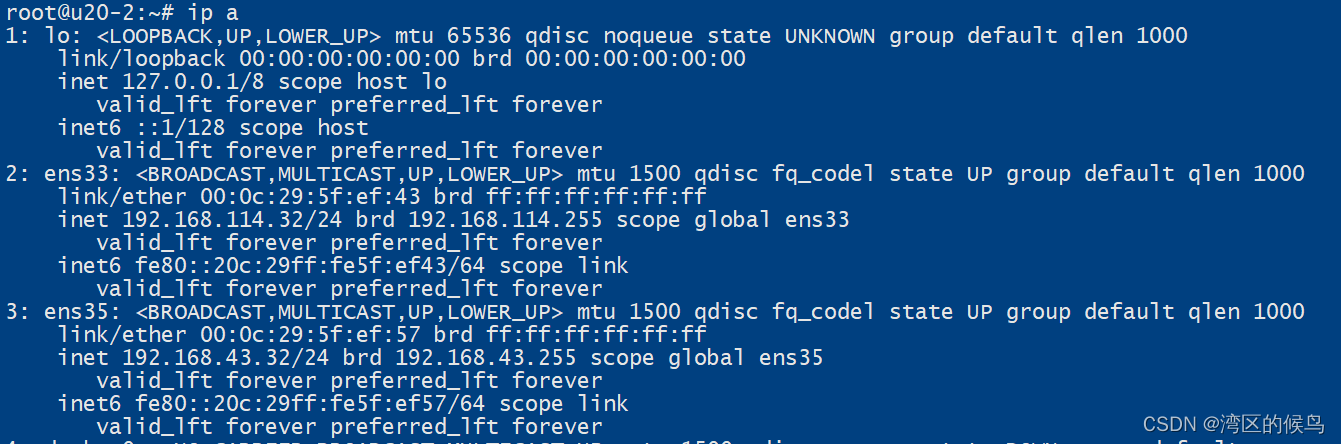

• 第9步：配置u20-1, u20-2网络：

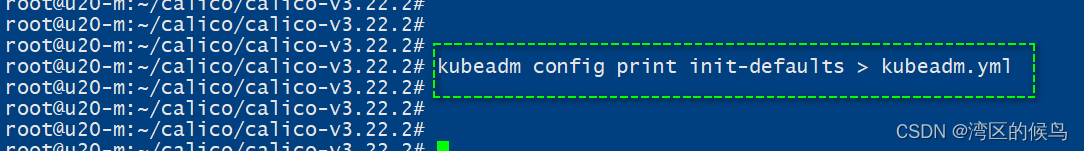

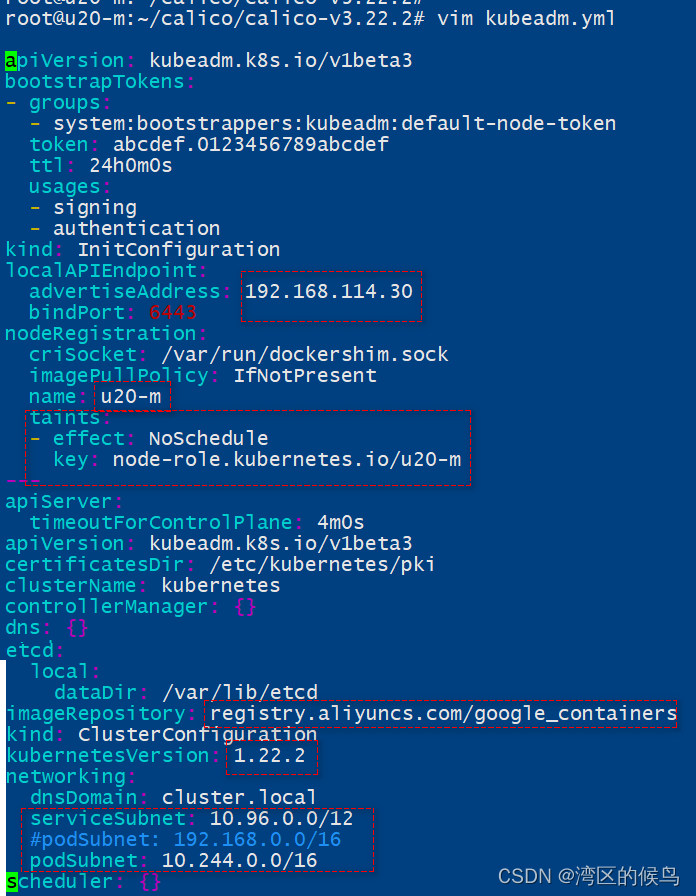

• 第10步：准备一份kubeadm.yml文件，注意红框的设置。

注意：上图中，那个taints污点，我设置了master节点不参与POD调度。你可以根据你的需要，进行调整。

• 第11步：执行kubeadm init（master节点）。

kubeadm init --config=kubeadm.yml

• 第12步：使用kubeadm join，把另外两台加入到集群中。

• 第13步：安装calico网络

下载yaml文件：

$ wget -O 1-tigera-operator.yaml https://docs.projectcalico.org/manifests/tigera-operator.yaml
$ wget -O 2-custom-resources.yaml https://docs.projectcalico.org/manifests/custom-resources.yaml

修改：

执行：

kubectl apply -f 1-tigera-operator.yaml
kubectl apply -f 2-custom-resources.yaml

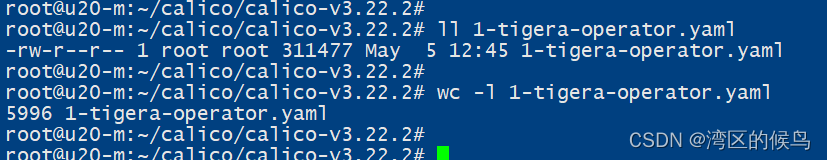

另外一份 1-tigera-operator.yaml有几千行，就不粘出来了，给大家看一下它的基本信息吧。

你可以在我的GITEE上找到这两份yaml文件：

https://gitee.com/wqhn2020/calico/blob/master/calico-v3.22.2/2-custom-resources.yaml

calico-v3.22.2/1-tigera-operator.yaml · wqhn2020/calico - Gitee.comhttps://gitee.com/wqhn2020/calico/blob/master/calico-v3.22.2/1-tigera-operator.yaml

• 第14步：验证.

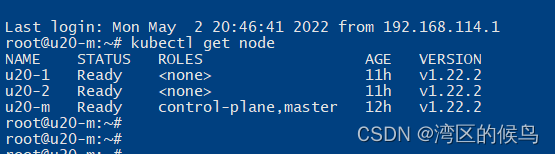

所有节点状态都是Ready。

所有pod都是Running状态：

问题：

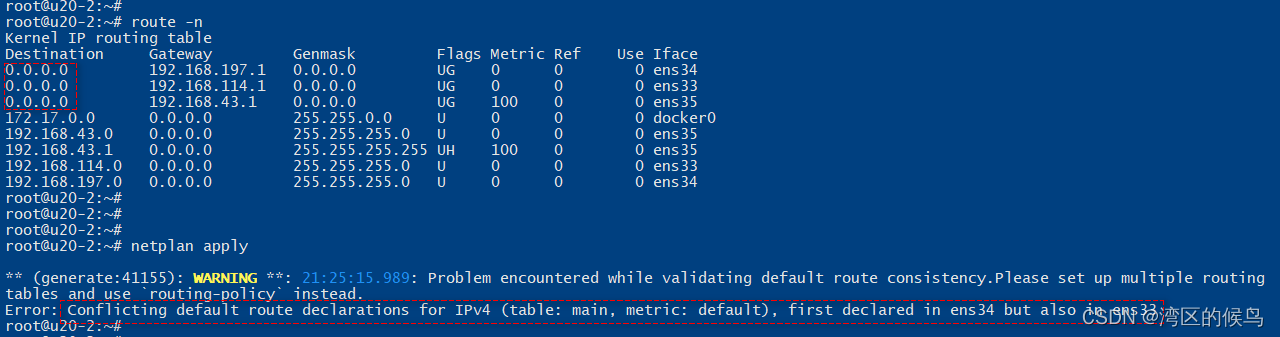

问题1：多条default(0.0.0.0)路由，导致不能上网。

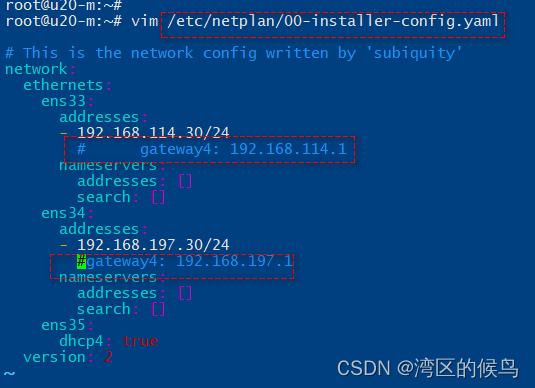

这是因为在安装ubuntu时，不小心多设置导致， 注释不需要用的网卡的gateway:

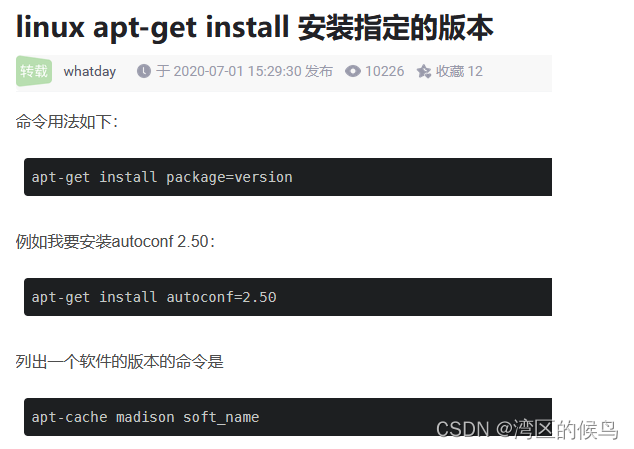

问题2： 安装指定的软件版本：

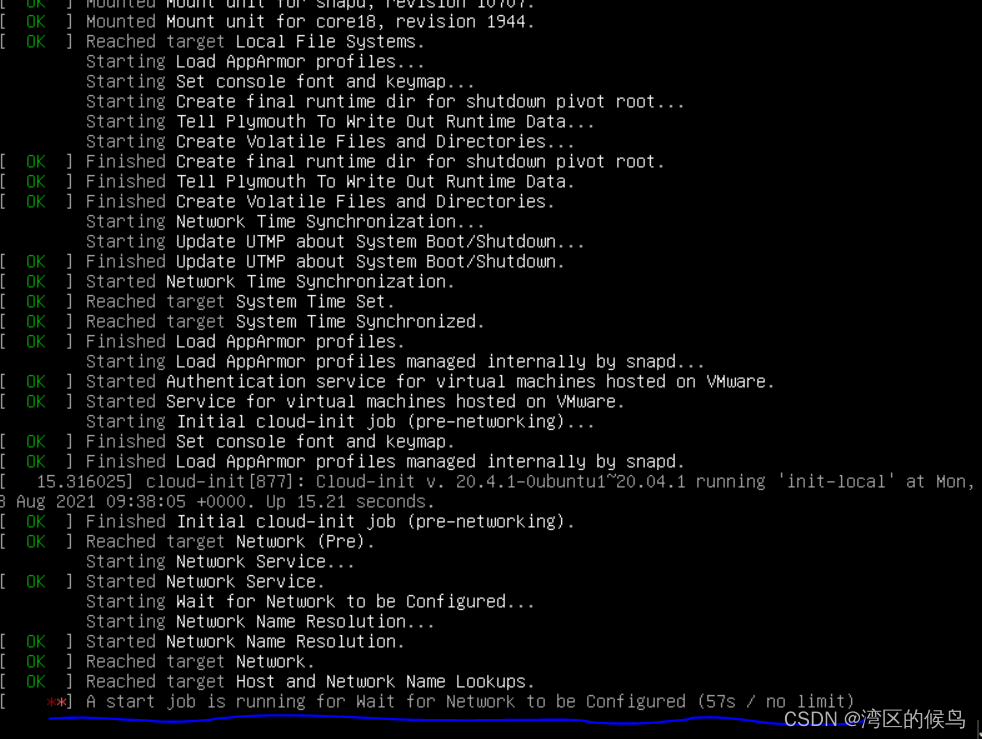

问题3. ubuntu开机等待网络设置问题

开机时，出现以下任务，等待约2分钟

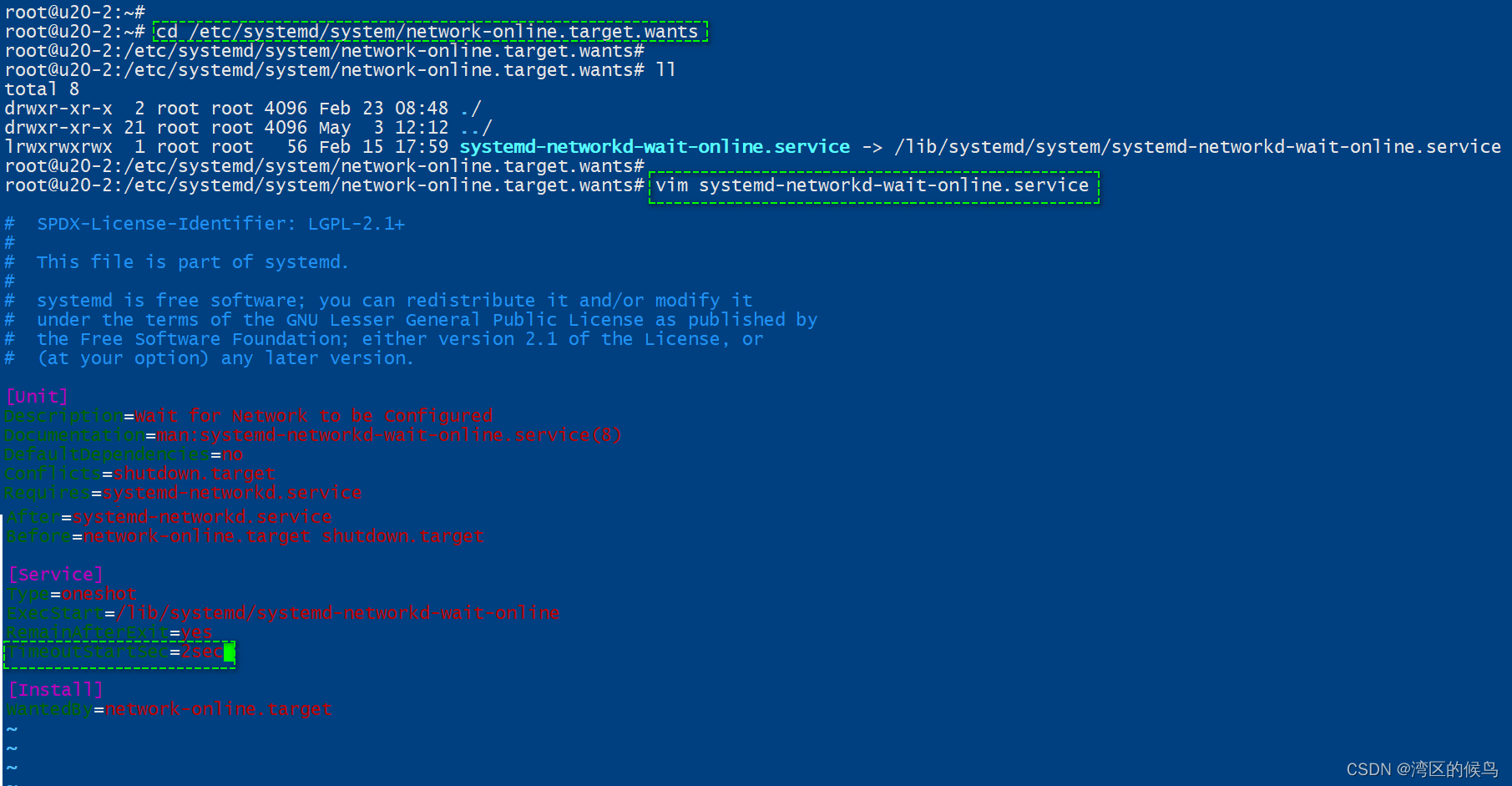

 解决办法如下：

问题4：安装完成后，win10不连接手机热点，43网段无法使用，将会导出calico的pod出现运行时错误。

问题原因：路由规则设置不对，导致数据包仍依赖43网段。

有两种解决办法：

解决办法1（推荐）：修复各个节点的路由配置，尤其是default路由，使得所有数据包都从192.168.114.x网段出去。以master节点为例(其他workder节点配置类似)。操作步骤如下：

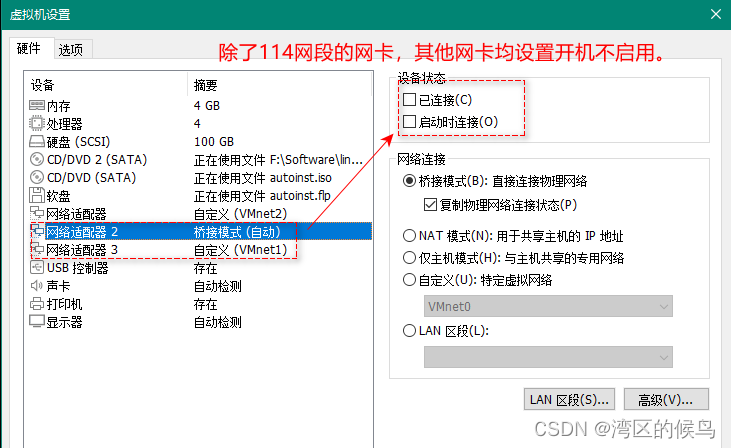

首先，设置网卡。

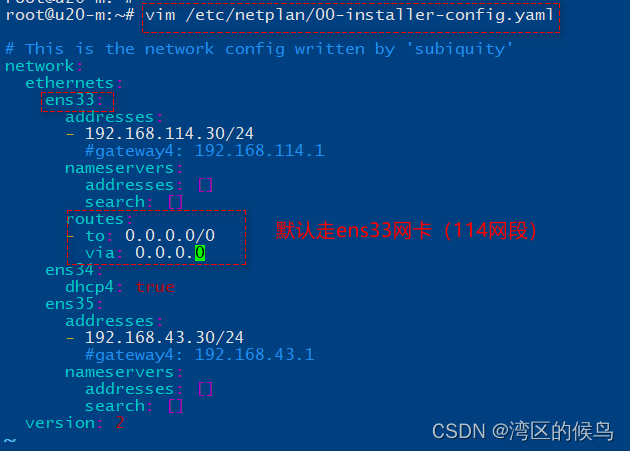

然后，在下面的文件中进行配置默认路由：

 最后，重启。

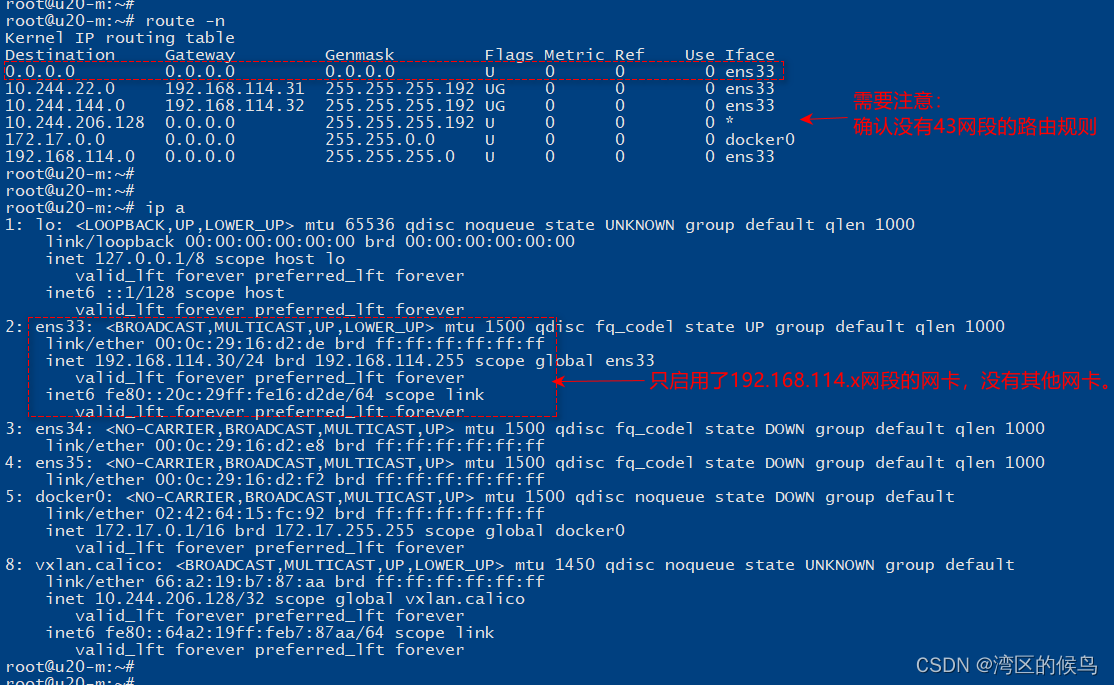

重启后，效果路由表及网卡配置如下：

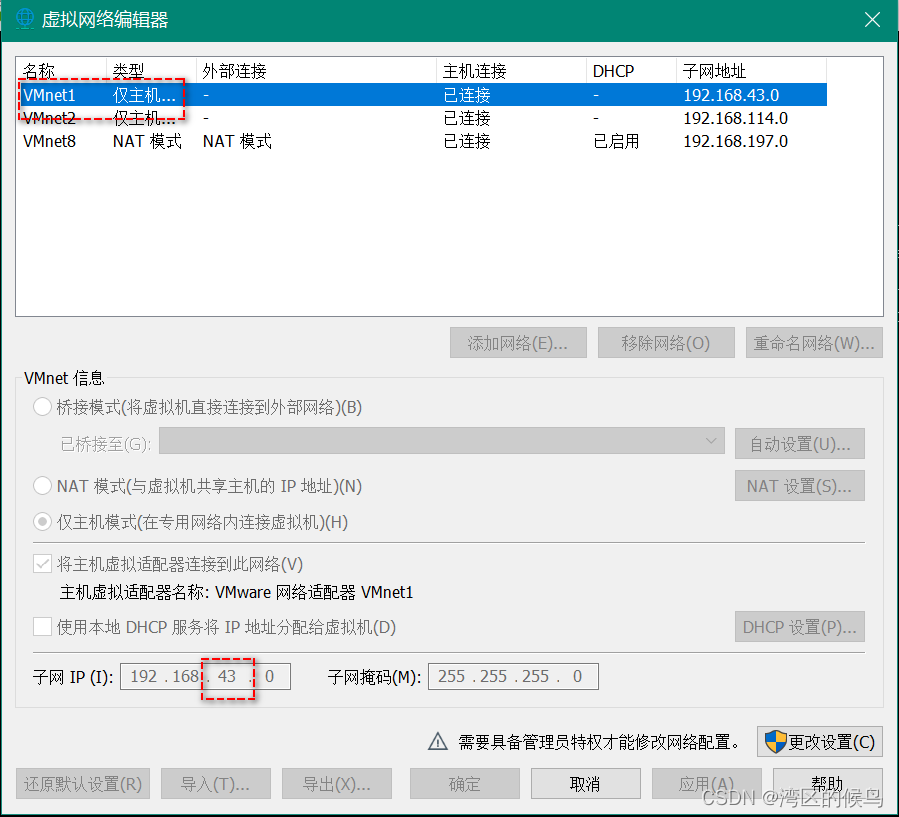

解决办法2：使用vmware的网络功能重新创建43网，然后在linux中设置固定IP。

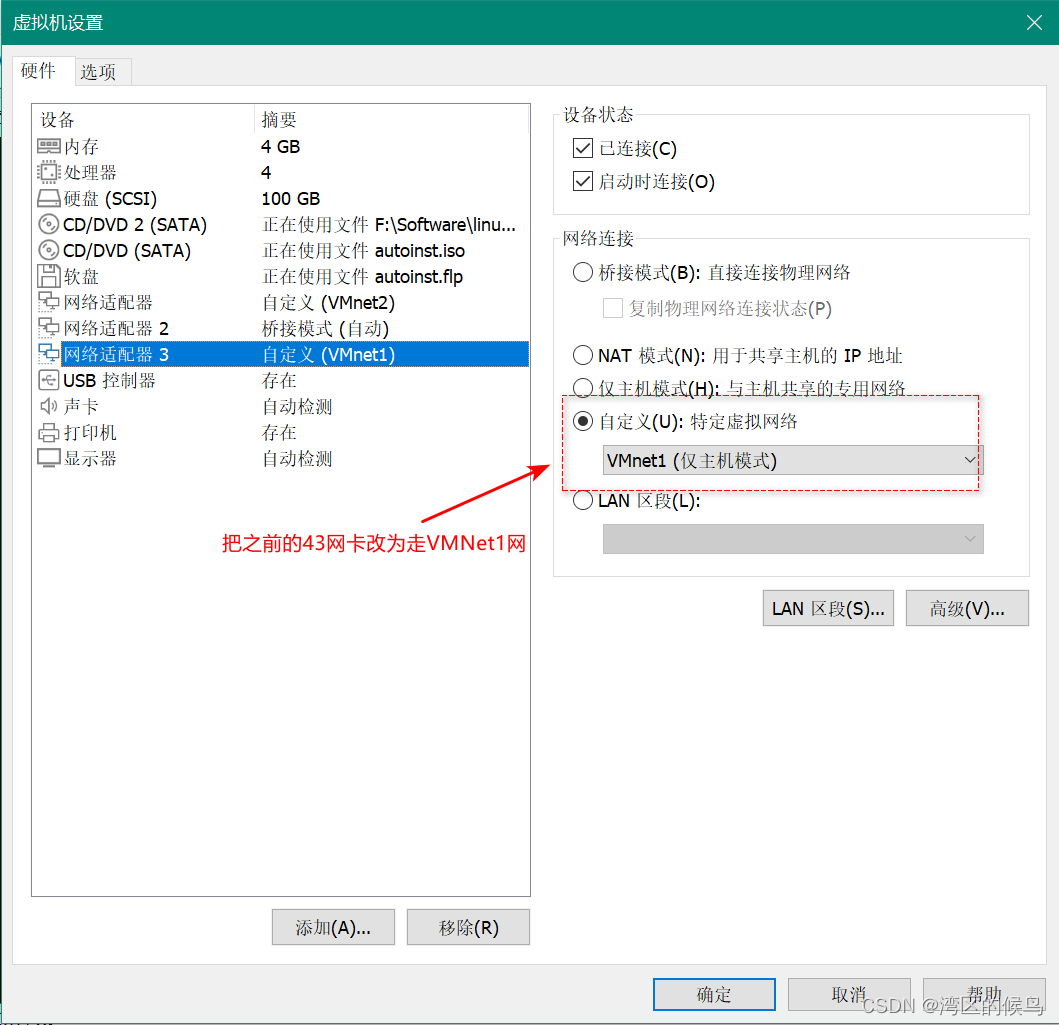

 修改原来的43网卡：

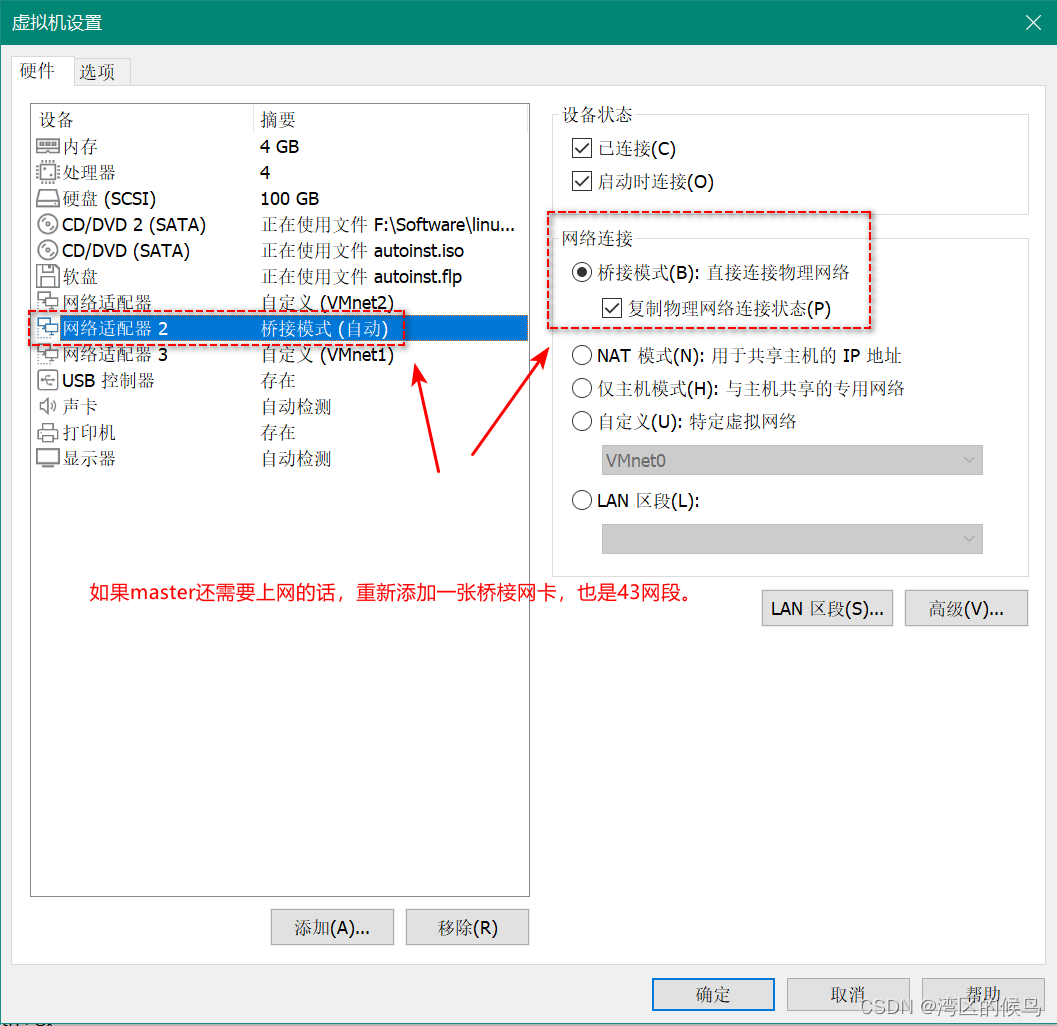

 添加一张新网网卡:

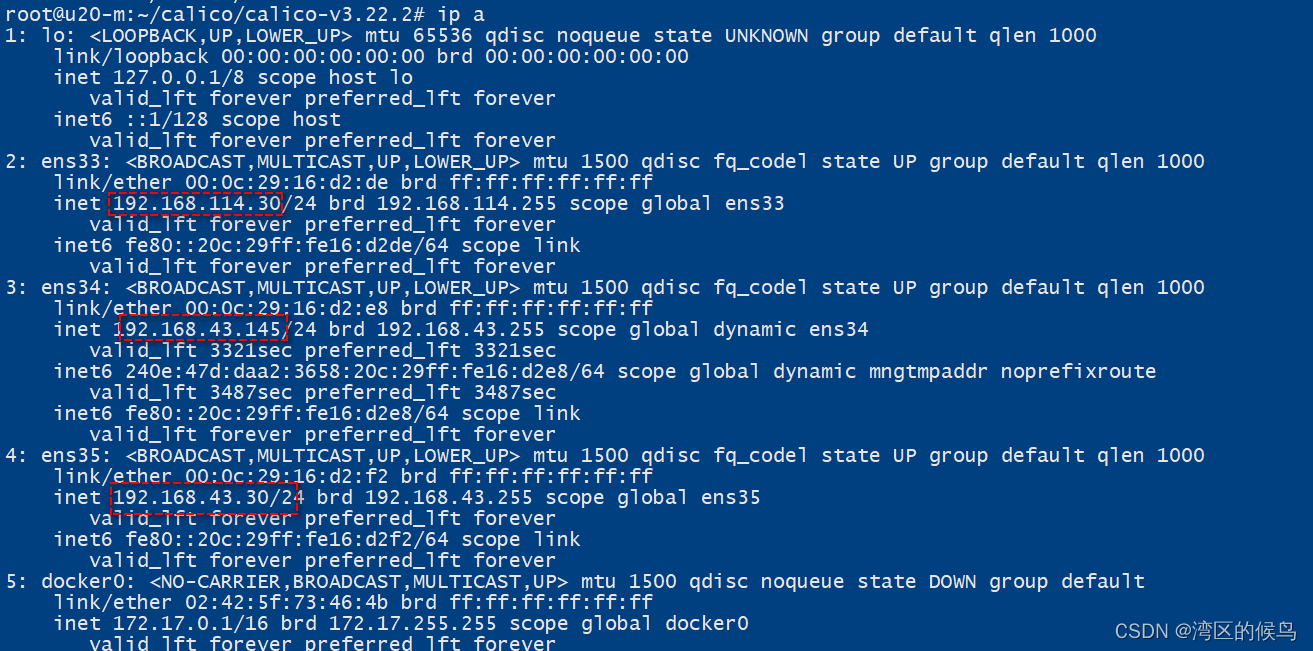

完成后，master节点有3张网卡：

master节点的路由，应该是由手机热点的那张新网卡出去。

 验证一下，确保两张新旧网卡都能正常工作：

问题5：如果k8s或calico插件安装失败，如何删除重来？

在master及所有worker节点上执行：

kubeadm reset -f

rm -rf /etc/kubernetes
rm -rf /var/lib/etcd/
rm -rf /var/etcd
rm -rf $HOME/.kube
rm -rf /etc/cni/net.d
rm -rf /etc/cni
rm -rf /opt/cni

然后回到kubeadm init那一步重新开始。

问题6：kubectl 或kubelet版本过高，与k8s数据平面对不上，怎么解决？

解决办法：

把旧的卸载了，然后指定版本安装：

apt-mark unhold kubelet kubeadm kubectl
apt-get remove -y kubelet kubeadm kubectl
apt-get install -y kubelet=1.22.2-00 kubeadm=1.22.2-00 kubectl=1.22.2-00
