OpenCV 中的绘图函数

目标
• 学习使用 OpenCV 绘制不同几何图形
• 你将会学习到这些函数：cv2.line()， cv2.circle()， cv2.rectangle()，cv2.ellipse()， cv2.putText() 等。

代码
上面所有的这些绘图函数需要设置下面这些参数：
• img：你想要绘制图形的那幅图像。
• color：形状的颜色。以 RGB 为例，需要传入一个元组，例如（255,0,0）代表蓝色。对于灰度图只需要传入灰度值。
• thickness：线条的粗细。如果给一个闭合图形设置为 -1，那么这个图形就会被填充。默认值是 1.
• linetype：线条的类型， 8 连接，抗锯齿等。默认情况是 8 连接。cv2.LINE_AA为抗锯齿，这样看起来会非常平滑。

1. 画线

import numpy as np
import cv2
#画一个黑色三通道512*512的图片
img=np.zeros((512,512,3),np.uint8)
#画线从(0,0) => (511,511)  (255,0,0)代表颜色 5代表线的粗细
cv2.line(img,(0,0),(511,511),(255,0,0),5)
cv2.imshow('img',img)
cv2.waitKey(0)

2. 画矩形

要画一个矩形，你需要告诉函数的左上角顶点和右下角顶点的坐标。这次
我们会在图像的右上角话一个绿色的矩形

cv2.rectangle(img,(384,0),(510,128),(0,255,0),3)

1. 画圆
   要画圆的话，只需要指定圆形的中心点坐标和半径大小。我们在上面的矩形中画一个圆。

cv2.circle(img,(447,63), 63, (0,0,255), -1)

2. 画椭圆
   画椭圆比较复杂，我们要多输入几个参数。一个参数是中心点的位置坐标。
   下一个参数是长轴和短轴的长度。椭圆沿逆时针方向旋转的角度。椭圆弧演
   顺时针方向起始的角度和结束角度，如果是 0 跟 360，就是整个椭圆。查看
   cv2.ellipse() 可以得到更多信息。下面的例子是在图片的中心绘制半个椭圆。

cv2.ellipse(img,(256,256),(100,50),0,0,180,255,-1)

5. 画多边形
   画多边形，需要指点每个顶点的坐标。用这些点的坐标构建一个大小等于
   行数 X1X2 的数组，行数就是点的数目。这个数组的数据类型必须为 int32。
   这里画一个黄色的具有四个顶点的多边形。

pts=np.array([[10,5],[20,30],[70,20],[50,10]], np.int32)
pts=pts.reshape((-1,1,2))
# 这里 reshape 的第一个参数为-1, 表明这一维的长度是根据后面的维度的计算出来的。

6. 在图片上添加文字
   要在图片上绘制文字，你需要设置下列参数：
   • 你要绘制的文字
   • 你要绘制的位置
   • 字体类型（通过查看 cv2.putText() 的文档找到支持的字体）
   • 字体的大小
   • 文字的一般属性如颜色，粗细，线条的类型等。为了更好看一点推荐使用
   linetype=cv2.LINE_AA。

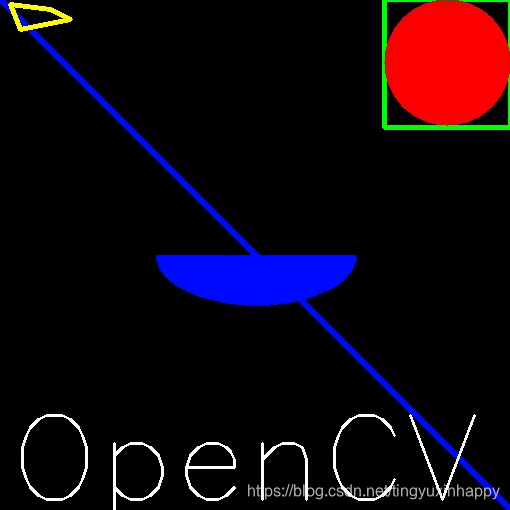

   在图像上绘制白色的 OpenCV

font=cv2.FONT_HERSHEY_SIMPLEX
cv2.putText(img,'OpenCV',(10,500), font, 4,(255,255,255),2)
