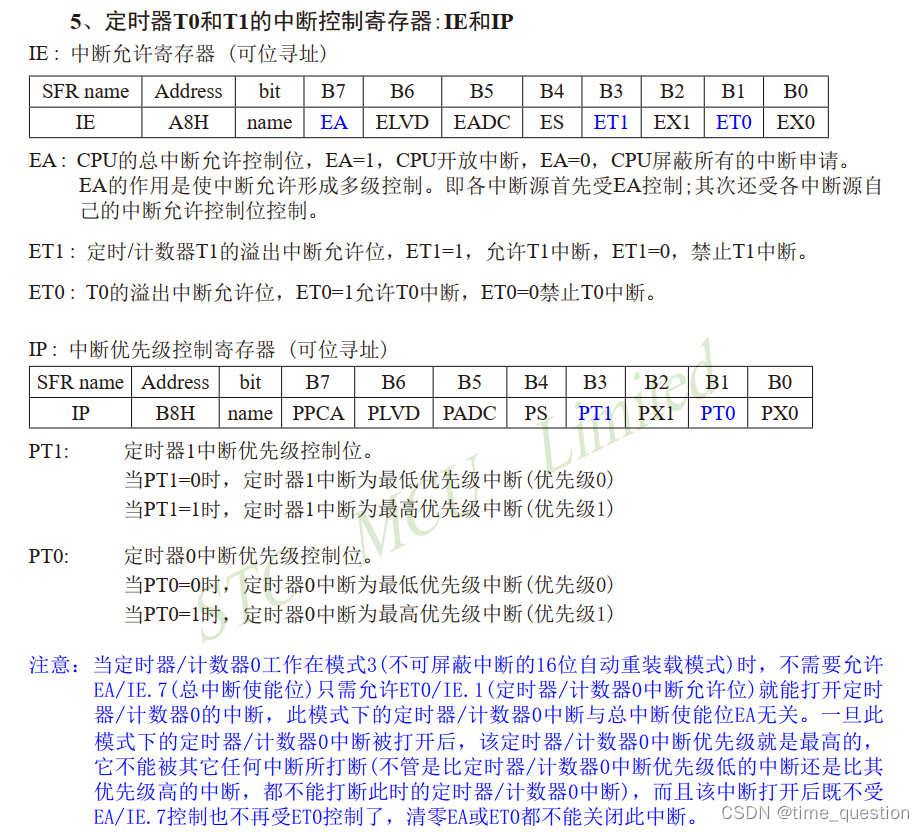

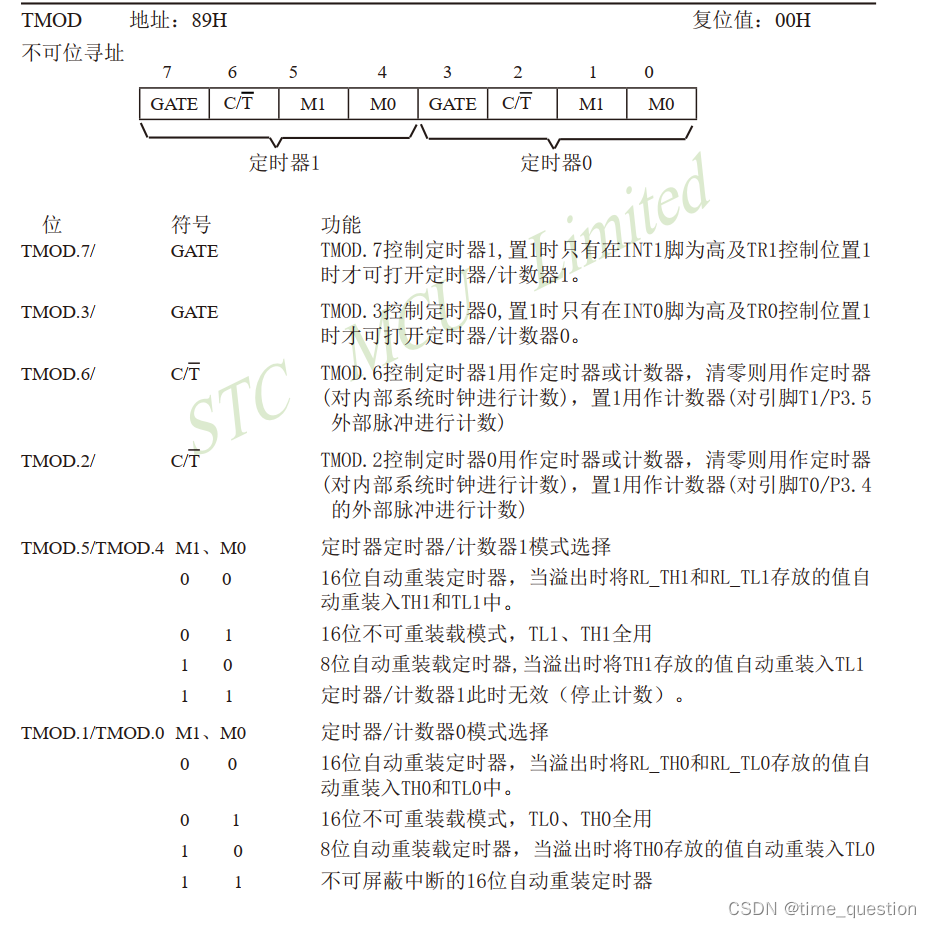

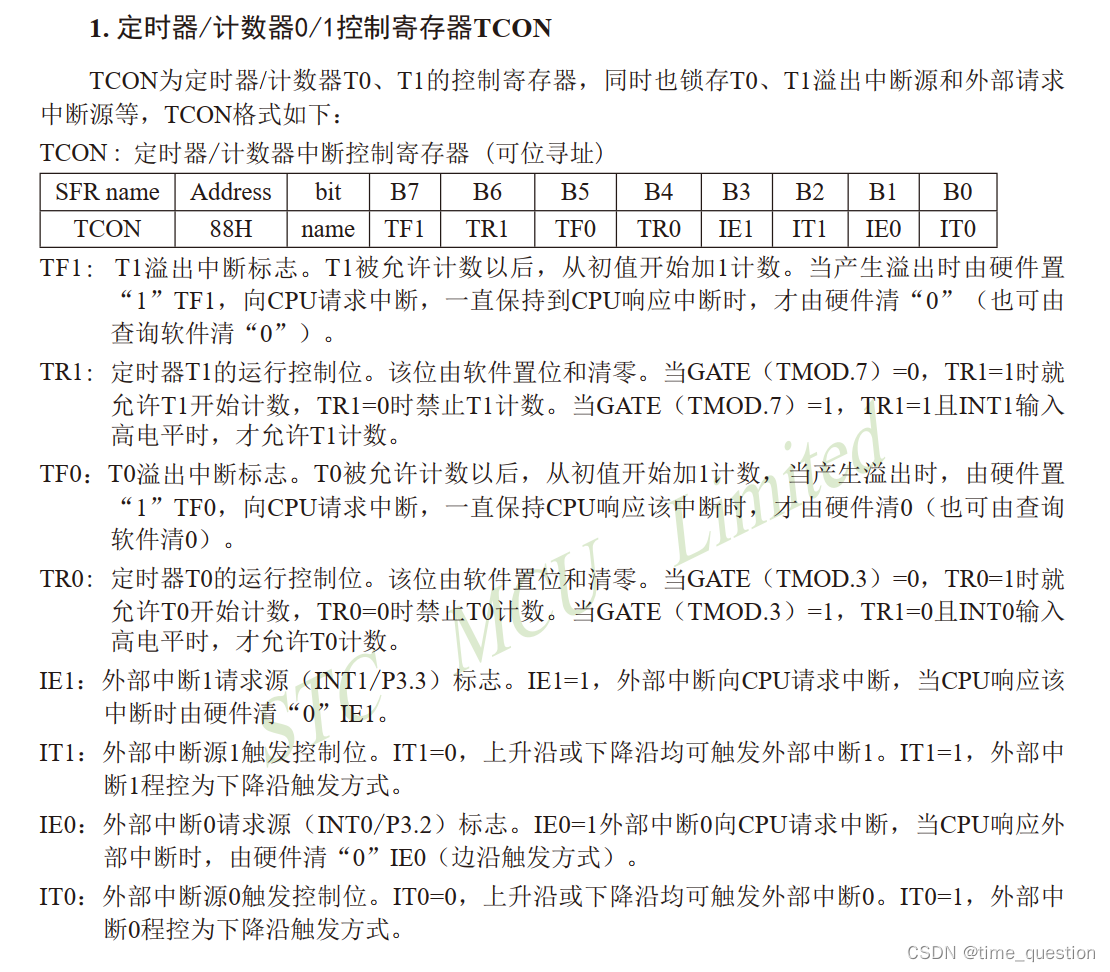

芯片手册：

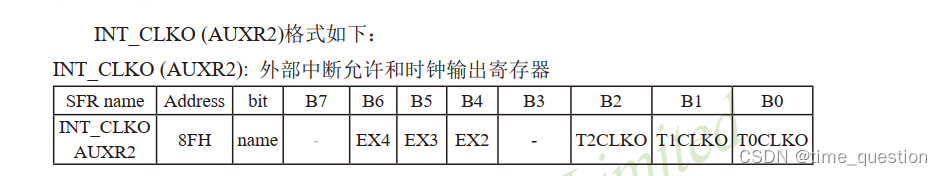

        TOCLK0：是否允许P3.5/T1定时器0时钟输出引脚

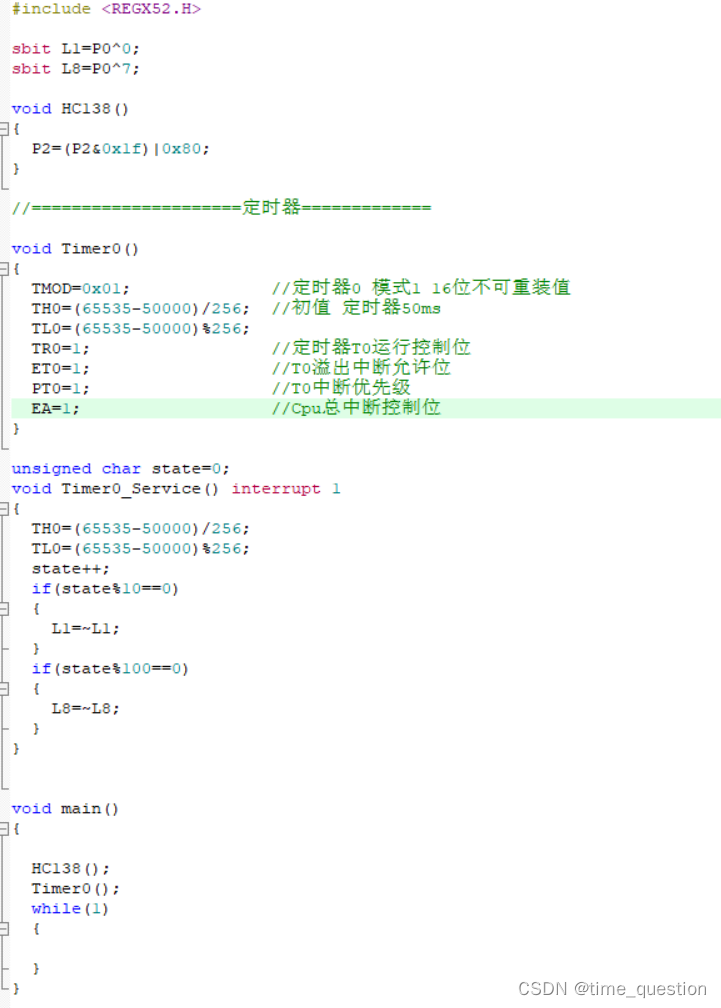

定时器T0代码：

（实现定时LED闪烁）

LED ：定时L1以0.5s循环闪烁，L8以5s循环闪烁。

定时器1：同上

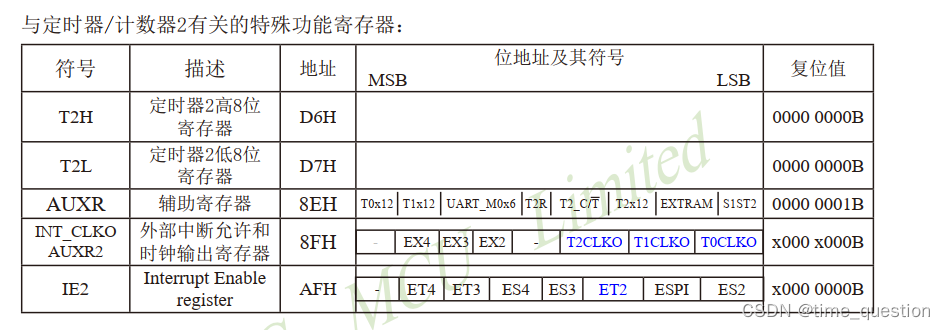

定时器2：

定时器2固定位16位自动重装载不可更改

定时器2不可设置优先级

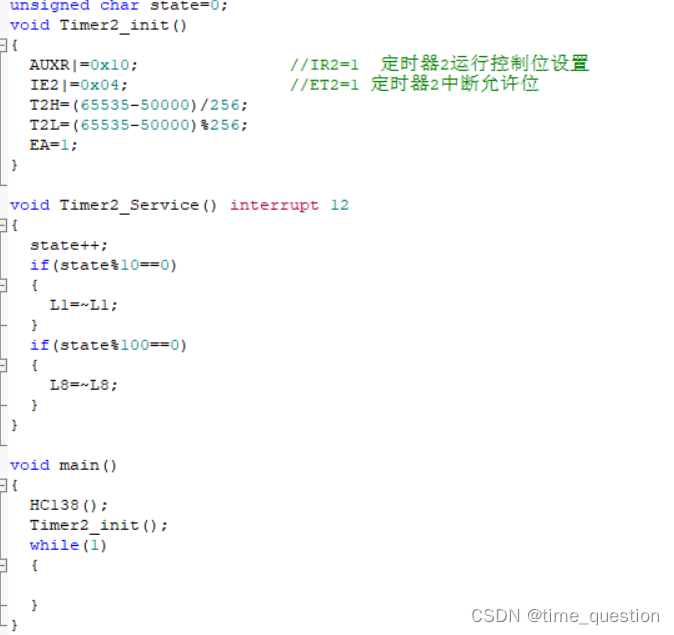

定时器T2代码：
