UML之组件图与配置图

前言

      只剩下最后这两个图了，马上就要结束了，还是比较开心的，今天进行一下总结，记录一下自己这一段时间的学习历程！

知识点

• 什么是组件图？

  • 描述软件的各种组件和他们之间的依赖关系（组件、接口、依赖），反映代码物理结构
• 它的作用是什么？

  • 显示系统组件的结构关系
• 什么是配置图？

  • 又叫部署图，描述系统中硬件和软件的物理配置情况和系统体系结构，硬件拓扑（节点、组件、关联关系）


示例图：

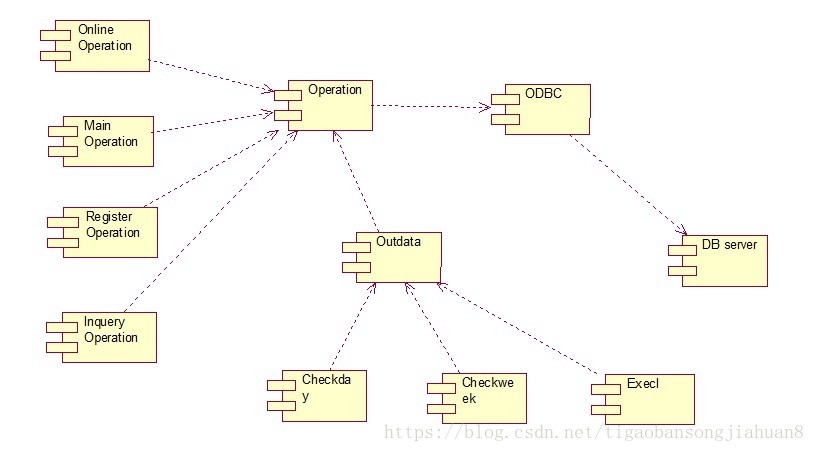

• 组件图示例：

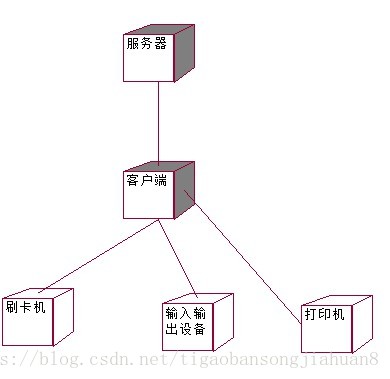

• 配置图示例：


小结
