LabVIEW与MySQL的连接：软件下载与安装至UDL文件创建全过程

一、软件下载

1.官网下载安装文件

目前所有版本的MySQL相关资源都是开源的，官网下载唯一的缺陷是下载速度不如人意。直达网站：https://dev.mysql.com/downloads/file/?id=512698点击链接可以直接进入下载网站（不排除网站链接有变化，不过一般不会发生这种情况，当链接发生变化后可使用以下步骤依次进入进行MSI文件下载。）

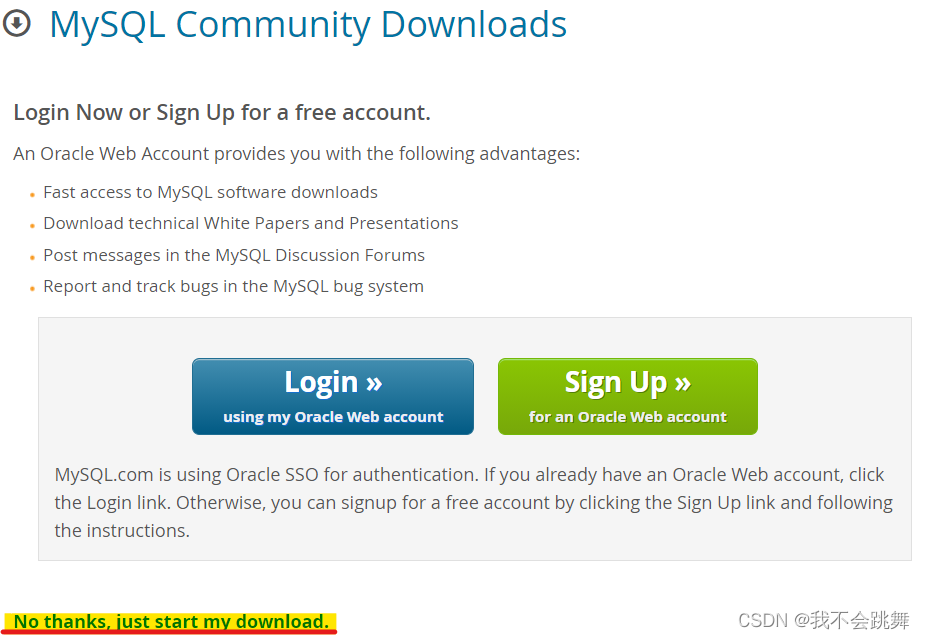

点击链接后进入界面如下，选择“No thanks, just start my download.”即可：如下图所示

如果有百度网盘超级会员的话，可以点击以下百度链接访问，这是我已经下好并存在百度网盘的MSI版本8.0.28.0和版本8.0.30.0文件，随便下载其中一个就可以了，版本8.0.30.0截止2022年9月11日是最新版本。（这里说一句，版本并不是越高越好，适用就ok了，还有许多人目前使用的都是版本5.多的呢，只要不影响使用都是可以的）。
链接：https://pan.baidu.com/s/1LPY8bYg3AVPDAT0jtgm47A?pwd=1234
提取码：1234
关于“百度网盘”不限速下载方法，可进入我的主页阅读“百度网盘网页版不限速下载（百度网盘网页版+油猴脚本+Aria2）”，所有资源都是开源的。

1）进入官方网站

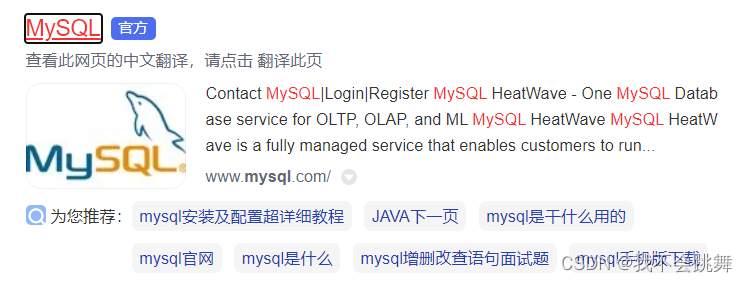

a.百度搜索MySQL进入网站首页：

b.或者输入网址直接进入：https://www.mysql.com/

2）进入下载界面

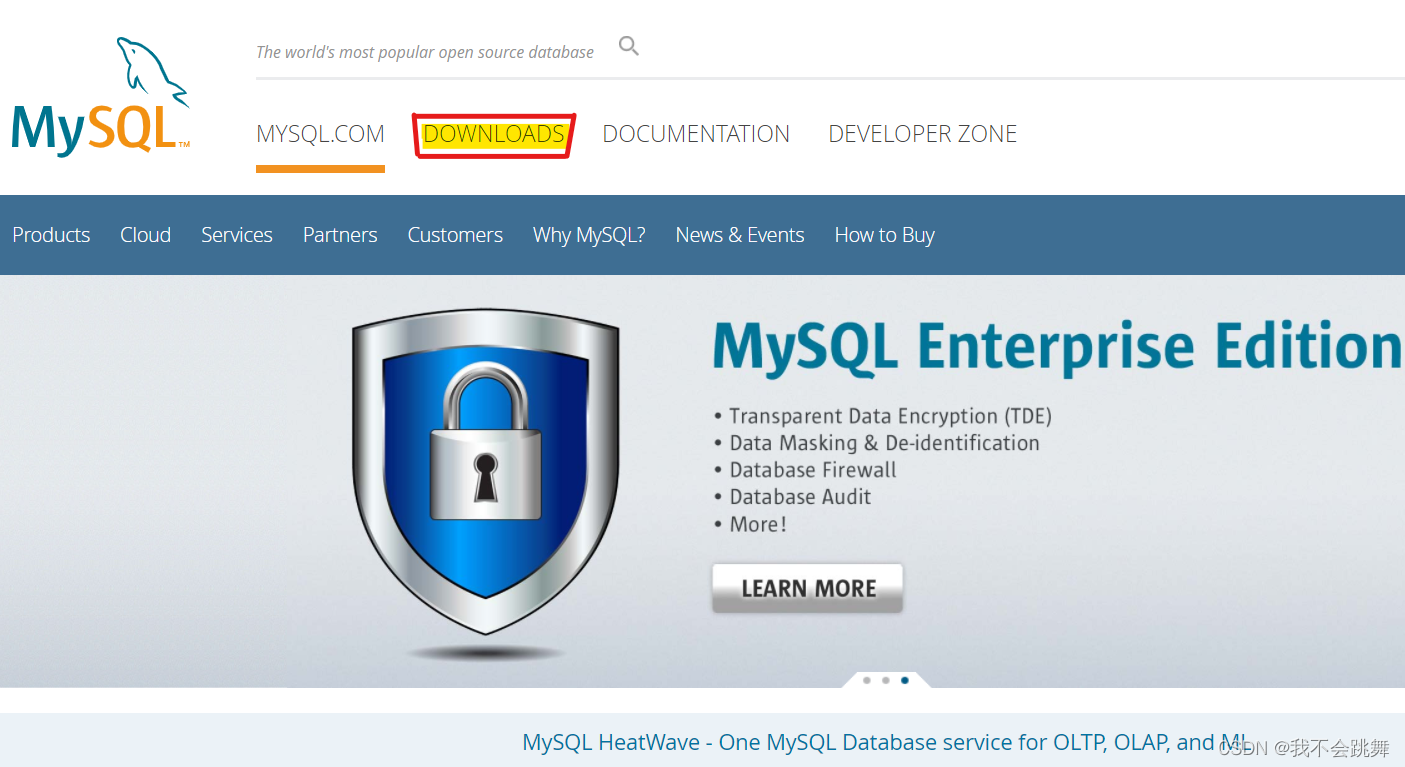

a.点击“DOWNLOADS”

b.点击“MySQL Community (GPL) Downloads”

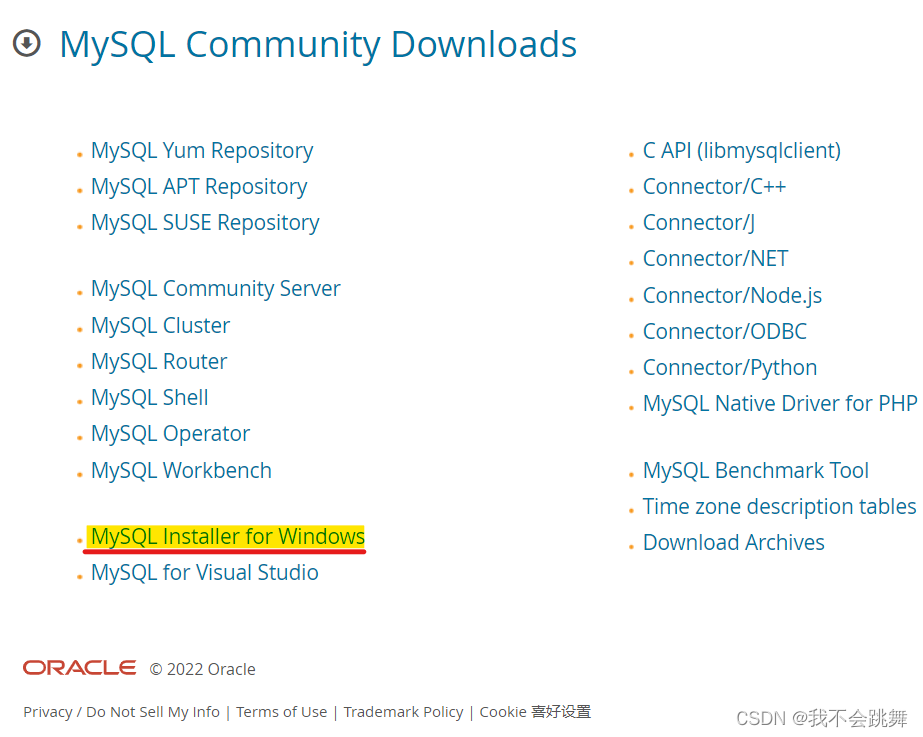

c.选择“MySQL Installer for Windows"

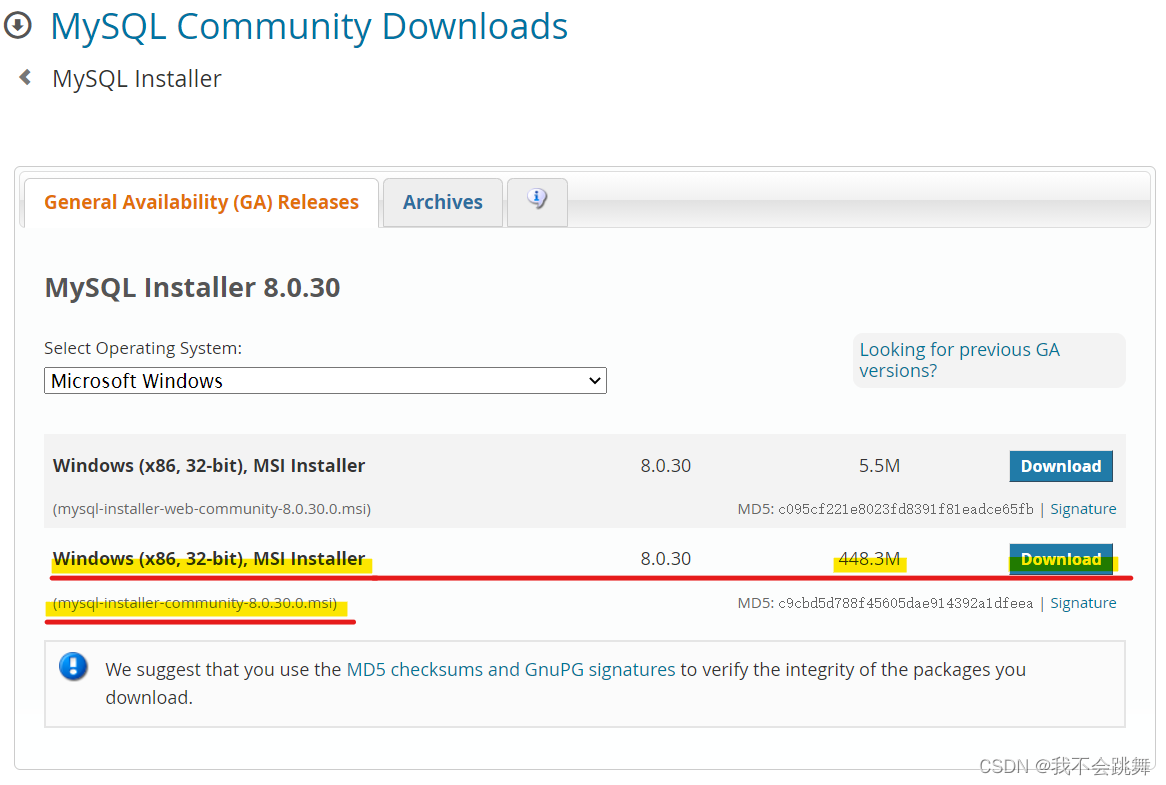

d.下载文件大小比较大的那个MSI文件，选择“No thanks, just start my download.”

二、MySQL软件安装：按照下图顺序即可完成安装

双击下载好的mysql-installer-community-msi文件进入安装：

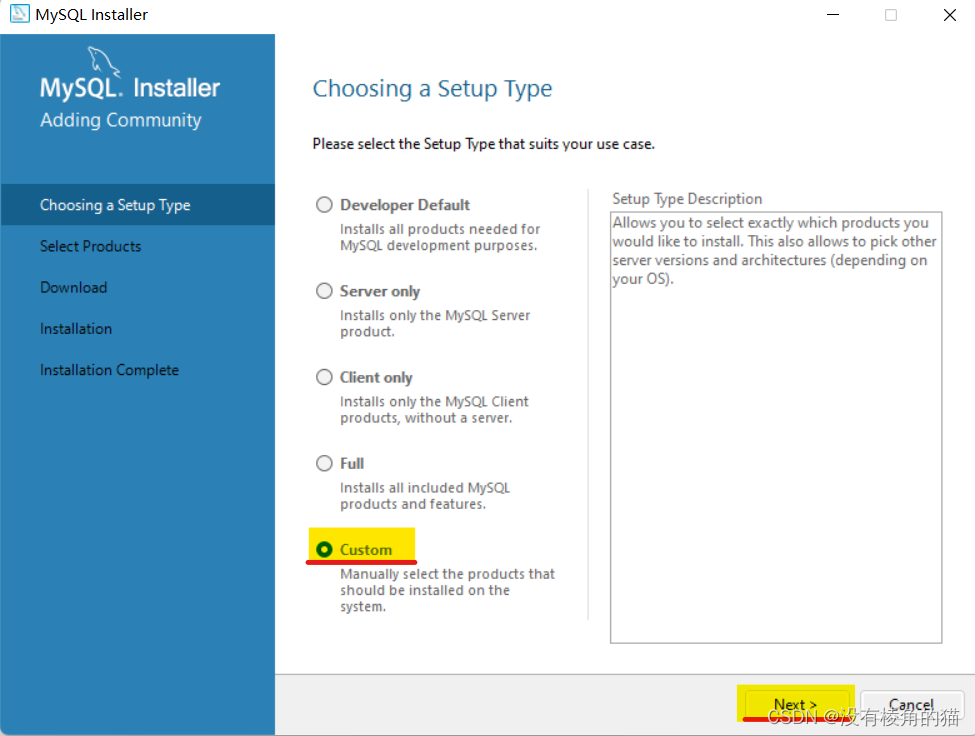

1.选择Custom安装

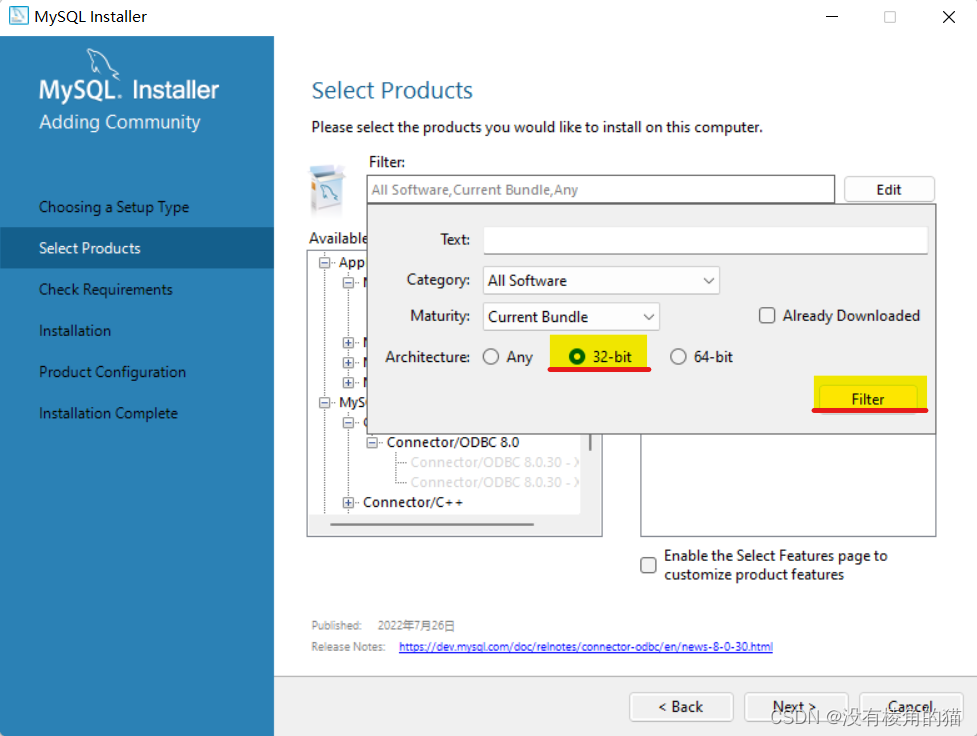

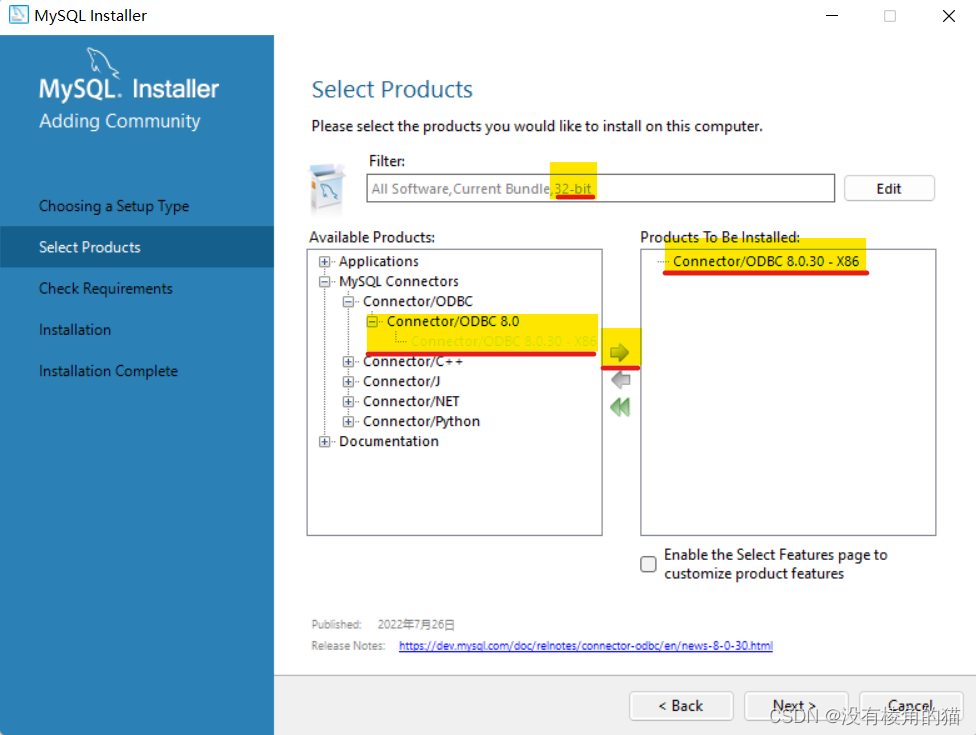

2.根据LabVIEW软件版本选择32位或64位Connector/ODBC

注意：目前LabVIEW基本都是32位的，如果是32位，则Connector/ODBC使用的必须是32位，如果是64位，则Connector/ODBC使用的必须是64位。

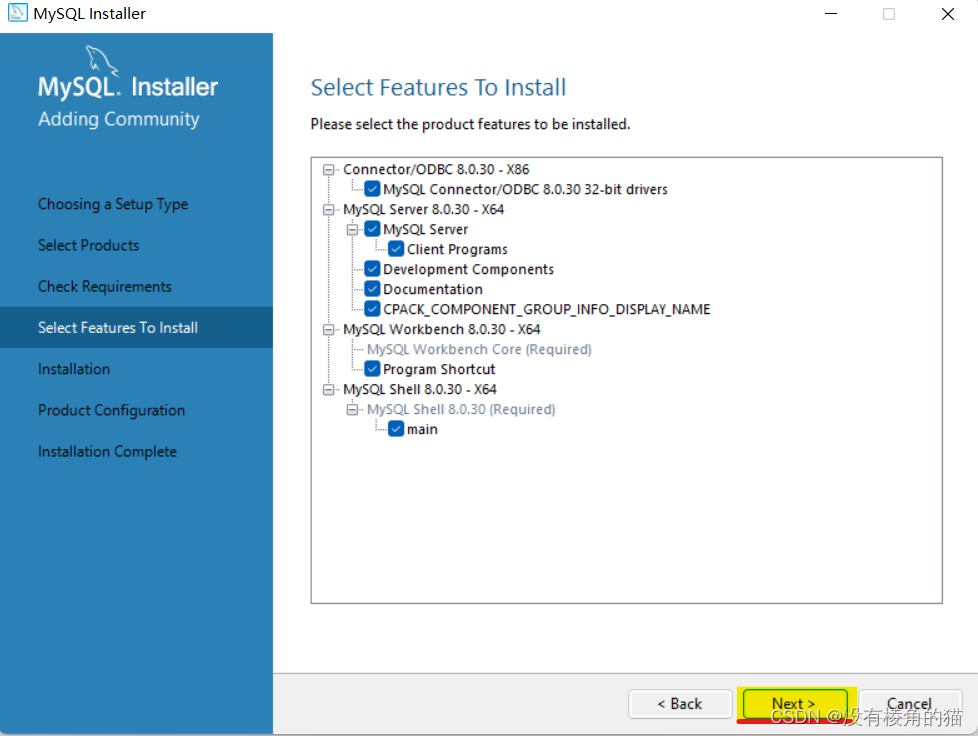

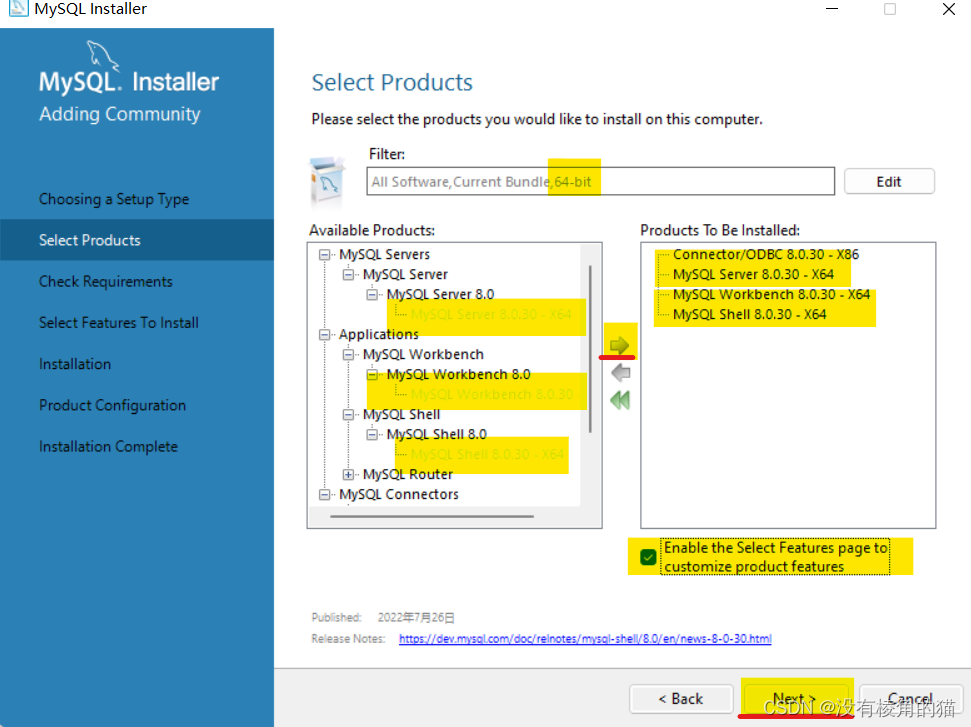

4.选择一些常用到的产品，可以按照下图选择，注意64位！

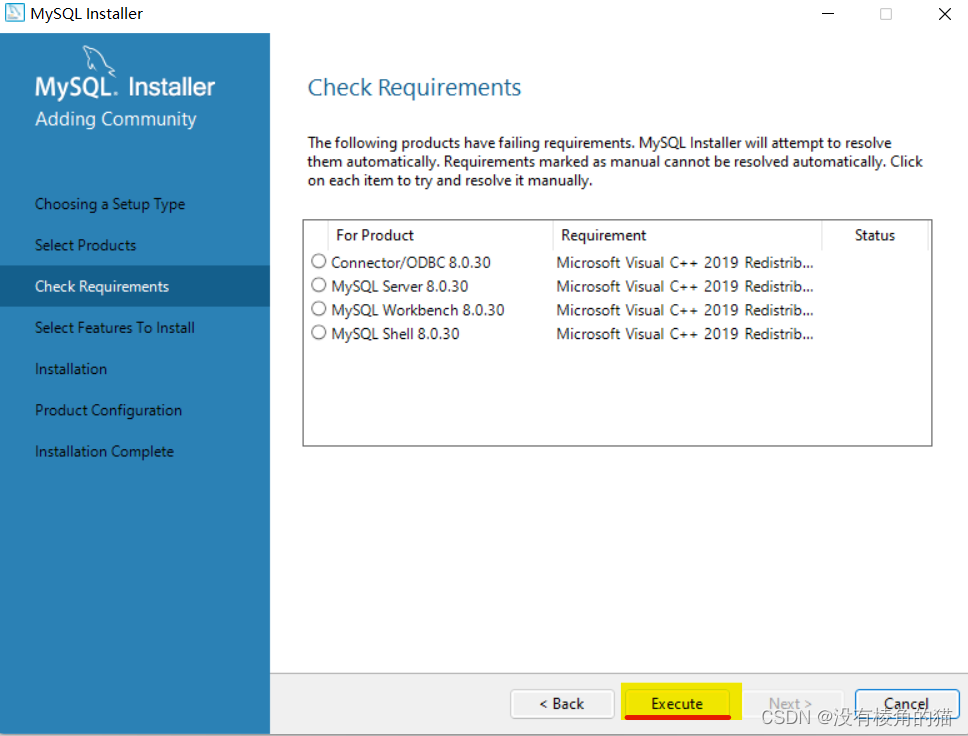

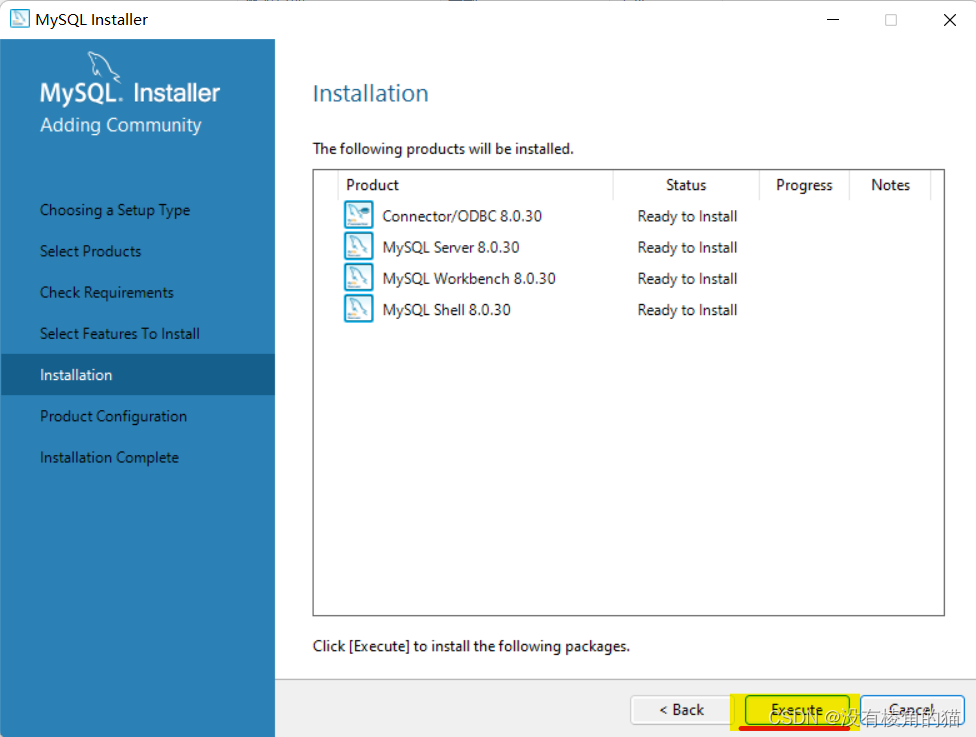

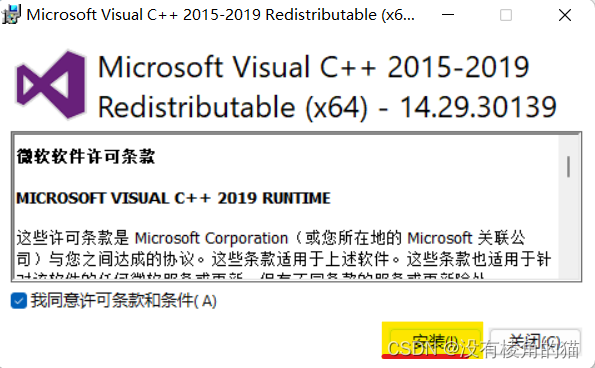

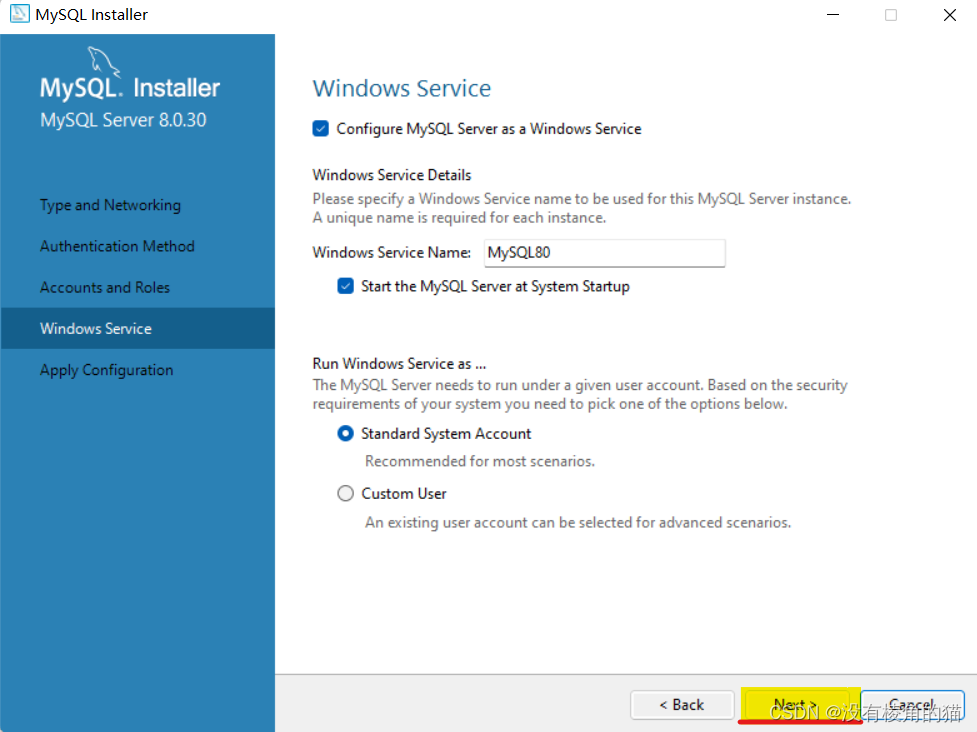

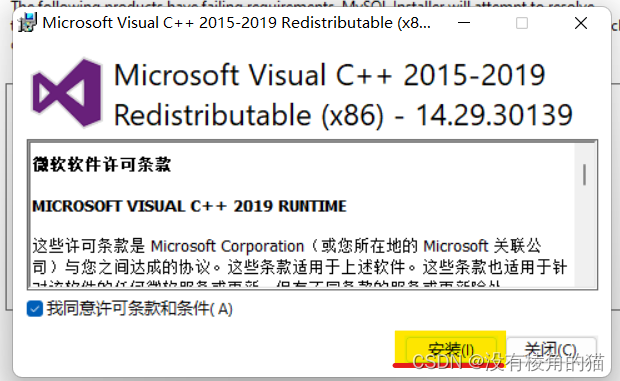

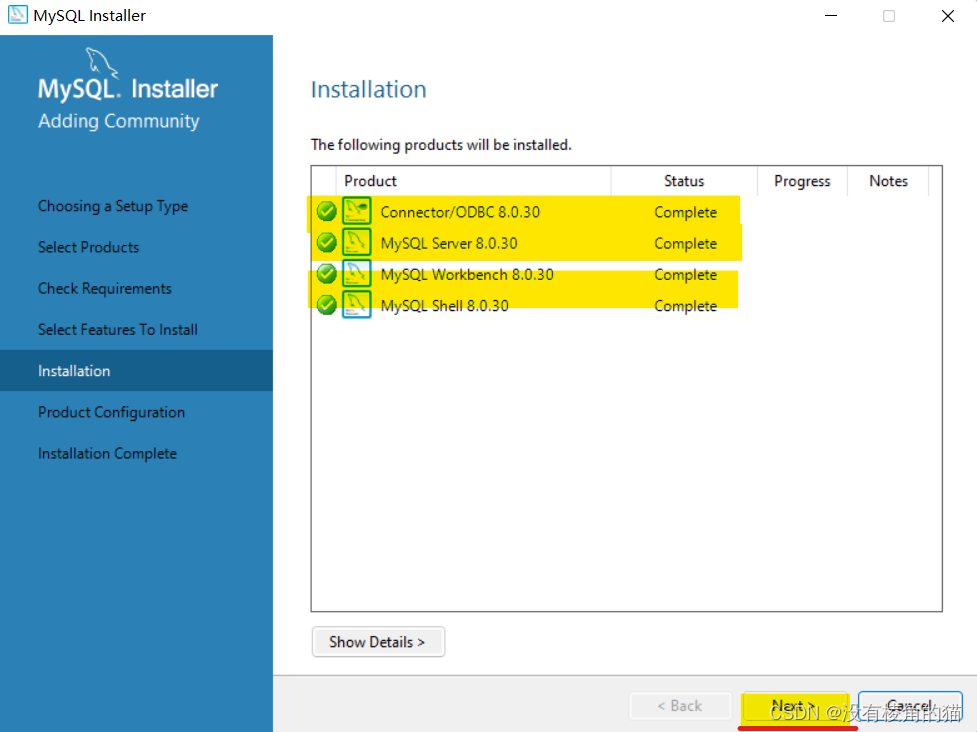

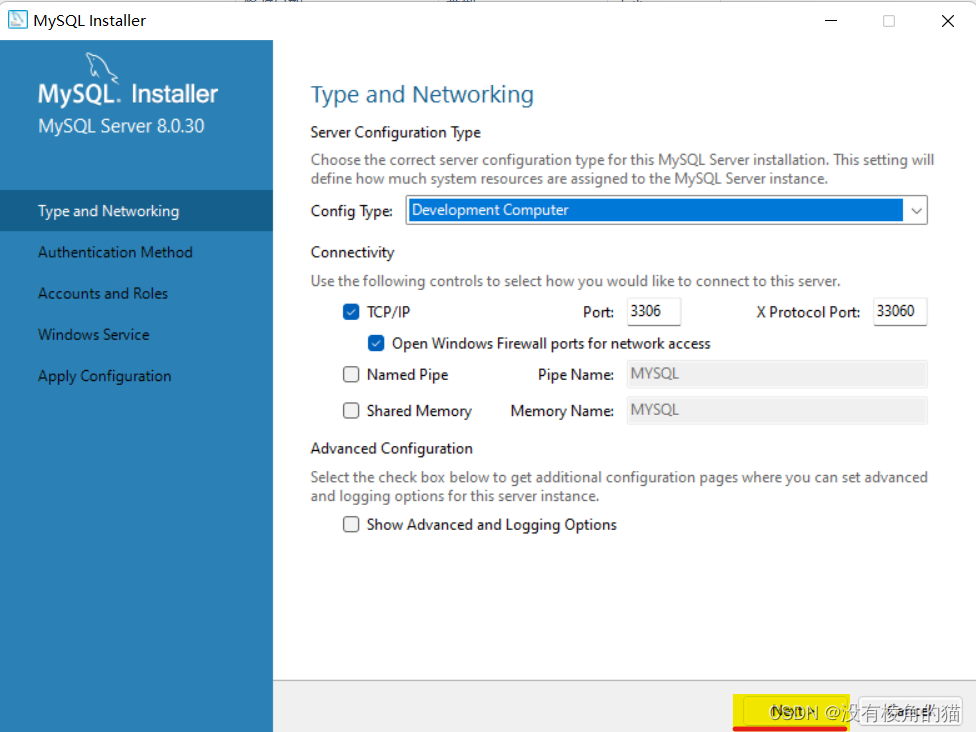

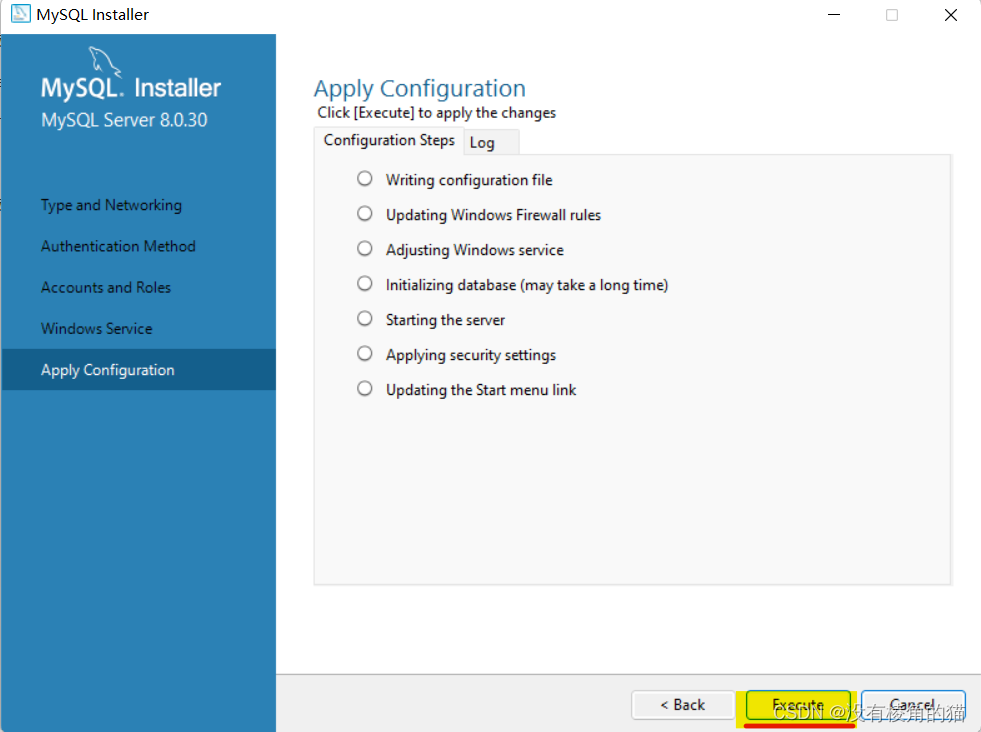

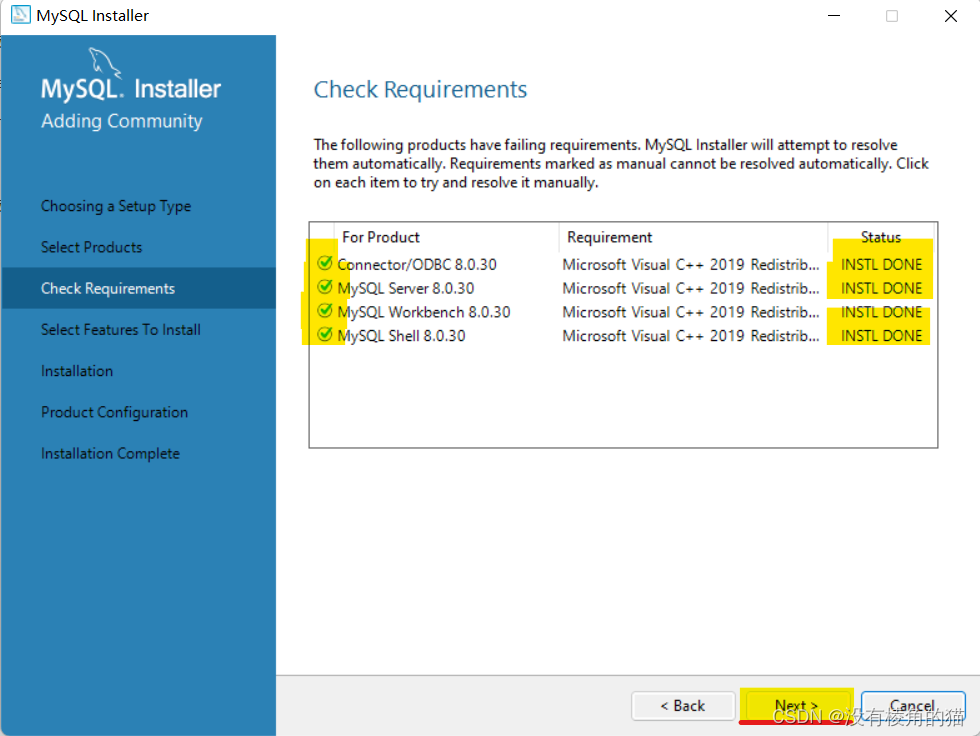

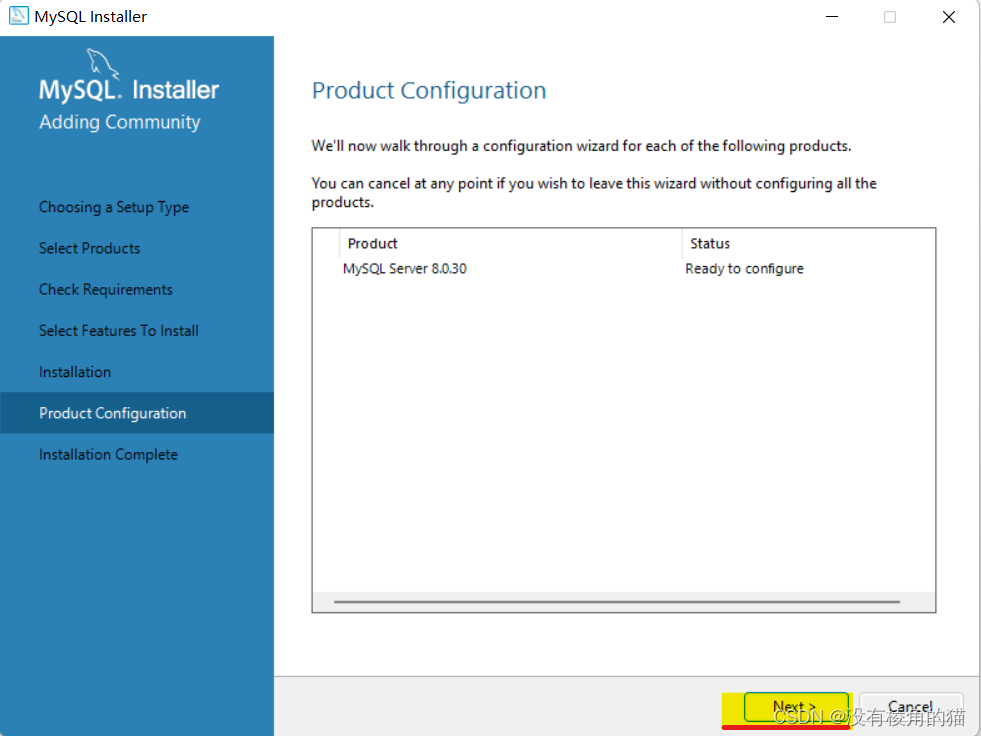

5.安装产品及产品所需的Requirement，根据提示安装即可

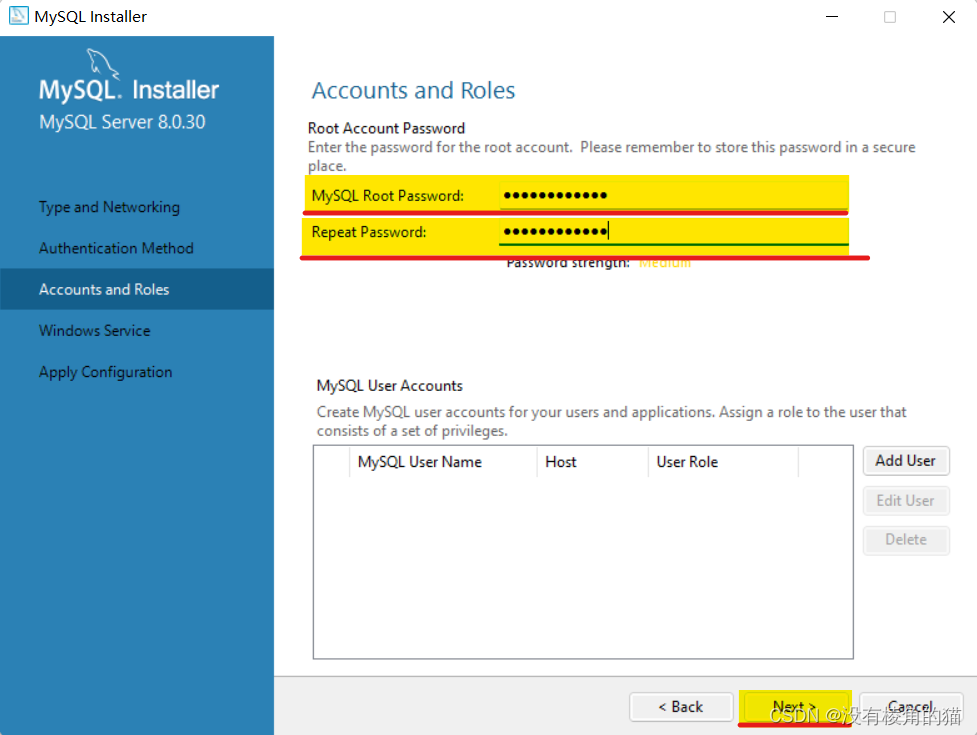

6.设置本地账户的密码

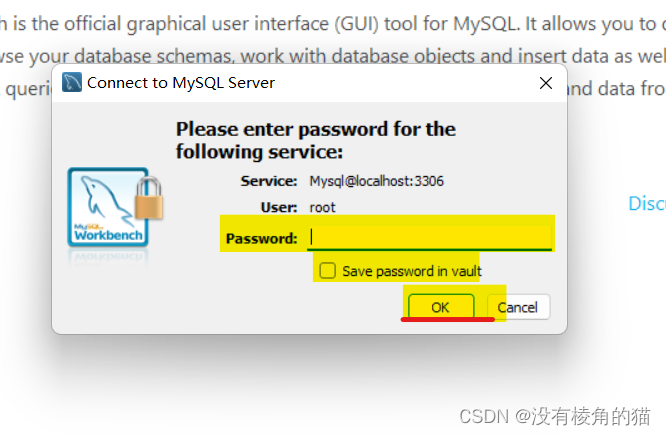

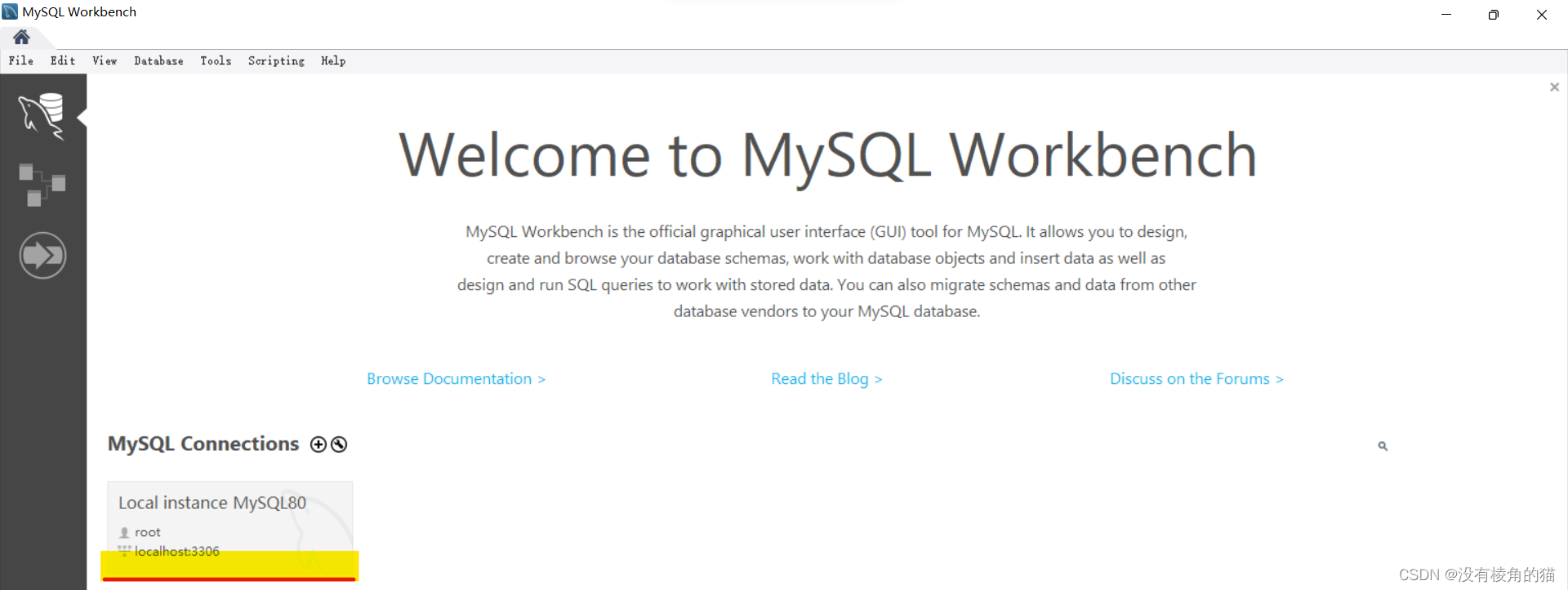

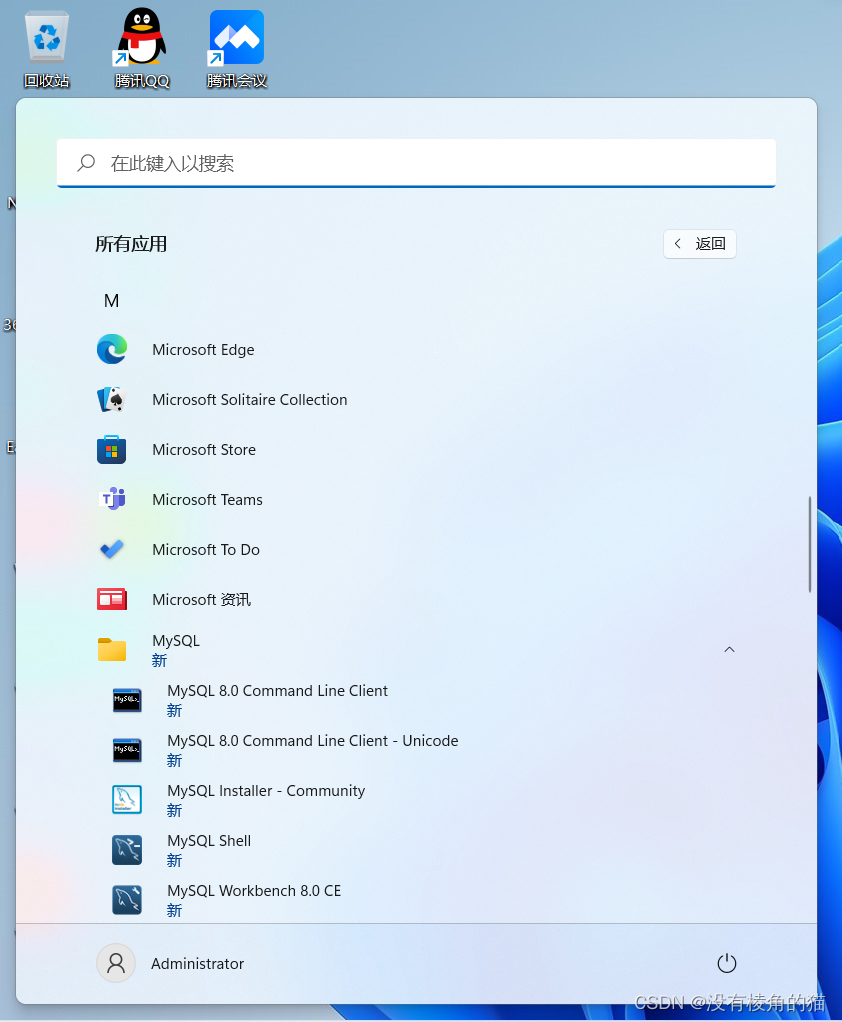

7.进入MySQL Workbench，尝试进入本地账户

Password就是账户密码，之前设置的那个。

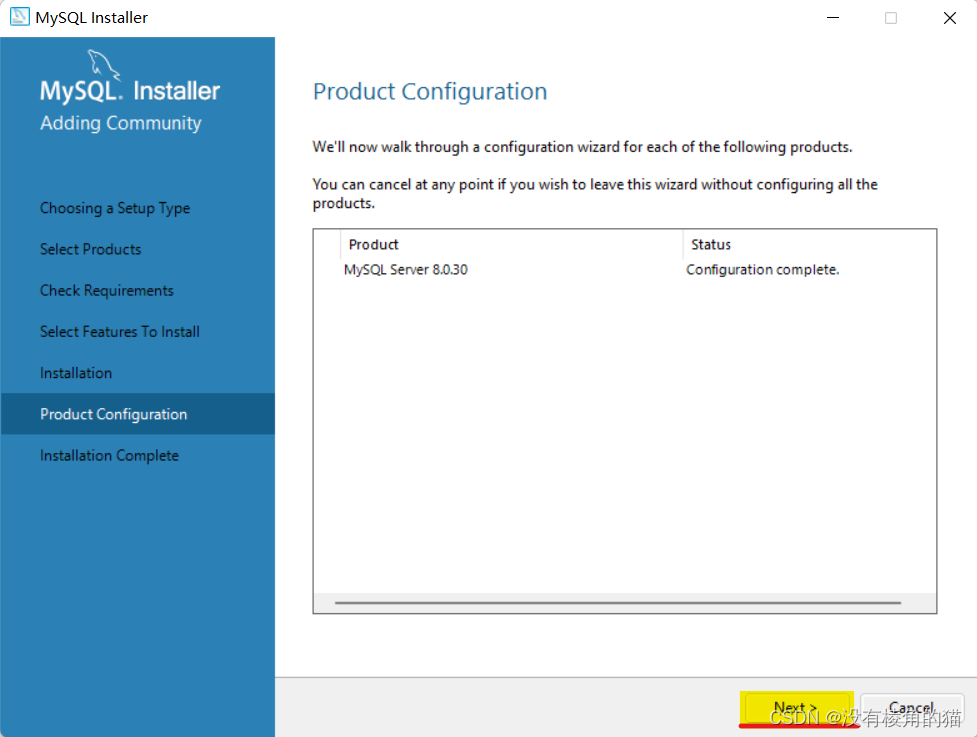

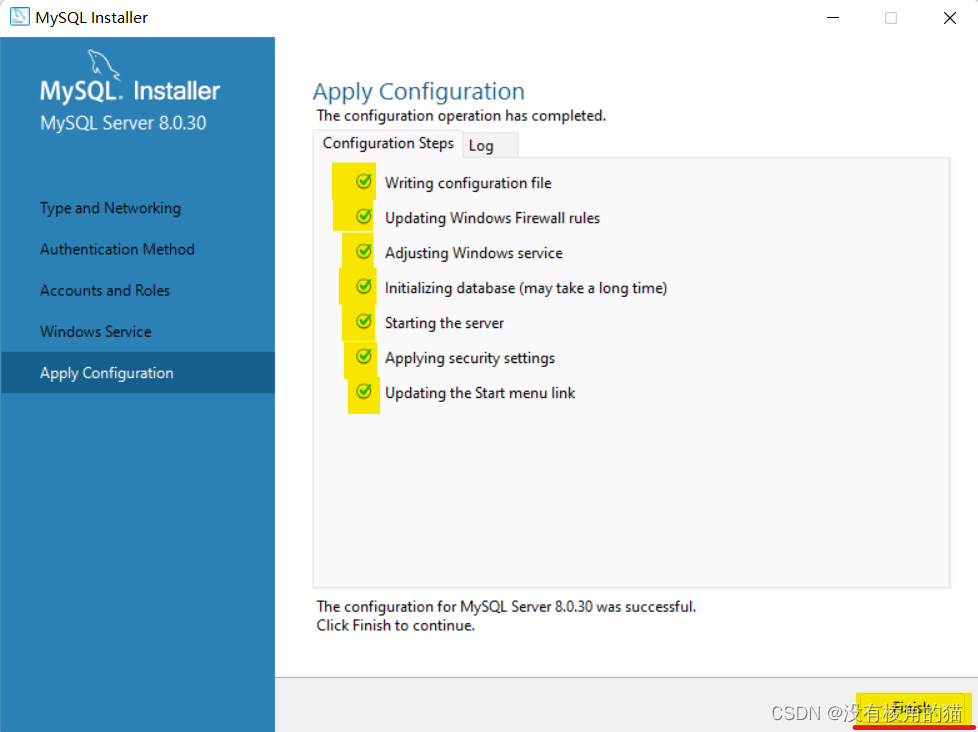

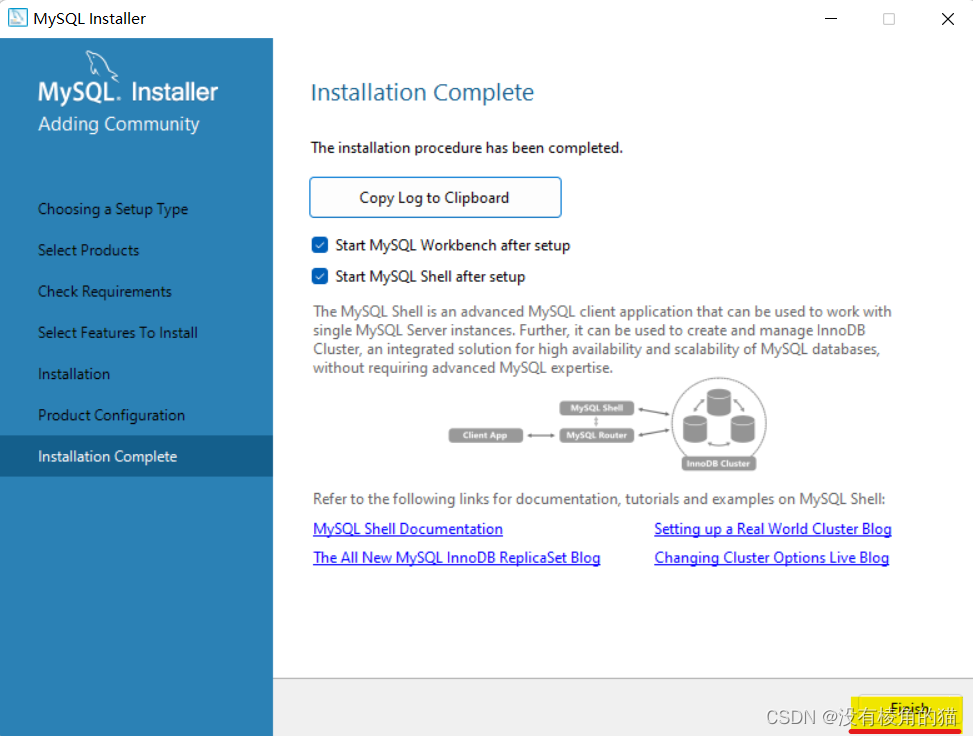

8.安装完成

三、ODBC数据源（建立系统DSN）

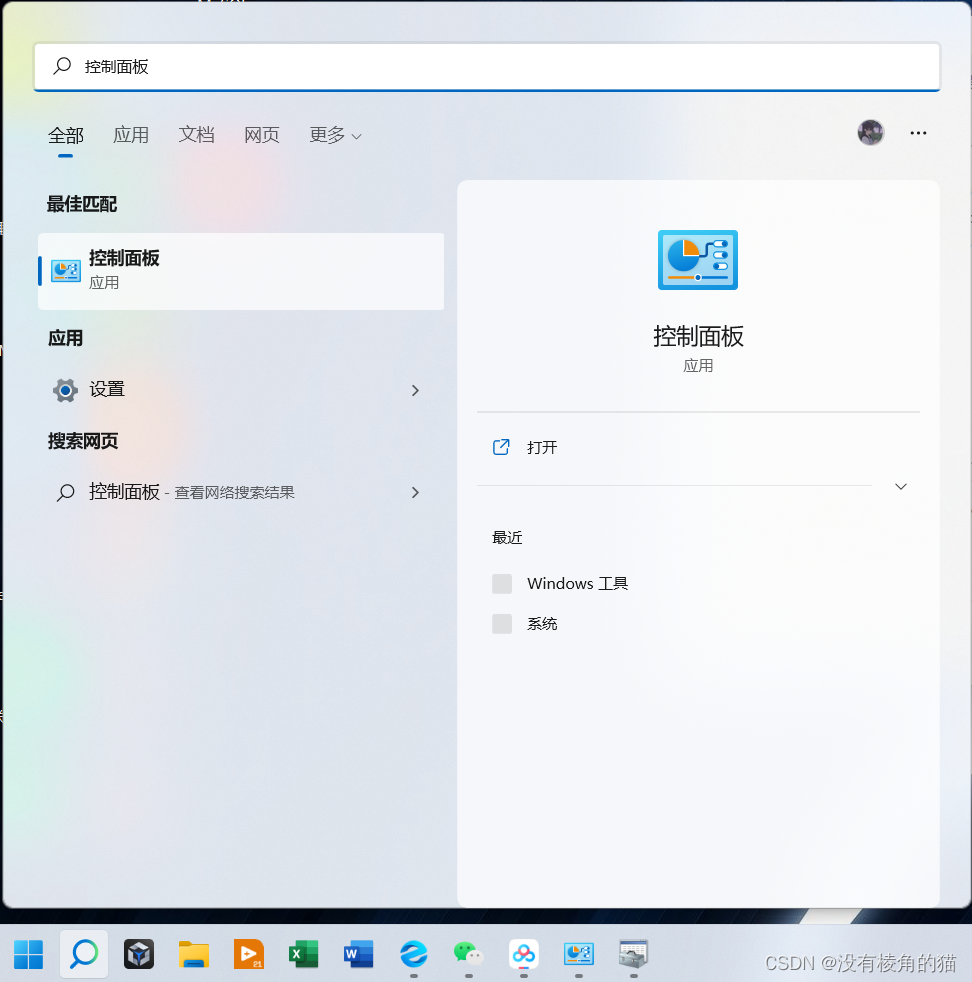

1.进入控制面板

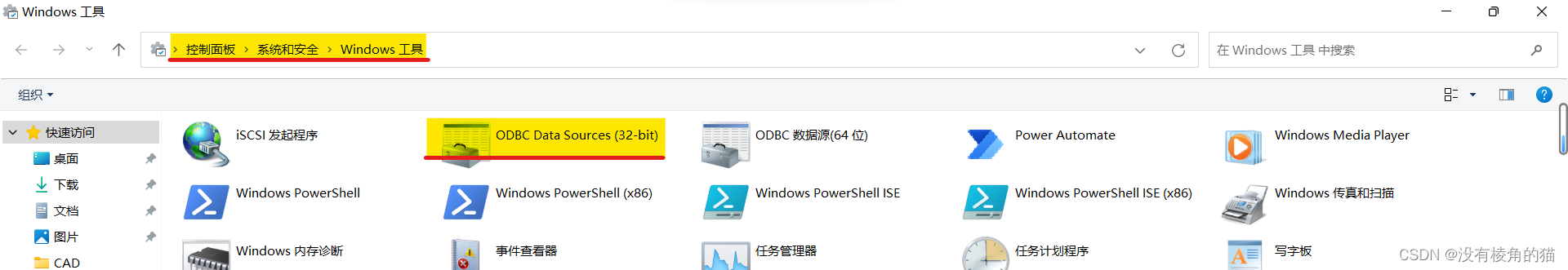

2.按照如下途径，打开ODBC Data Sources (32bit)，双击进入数据源管理程序（32位）

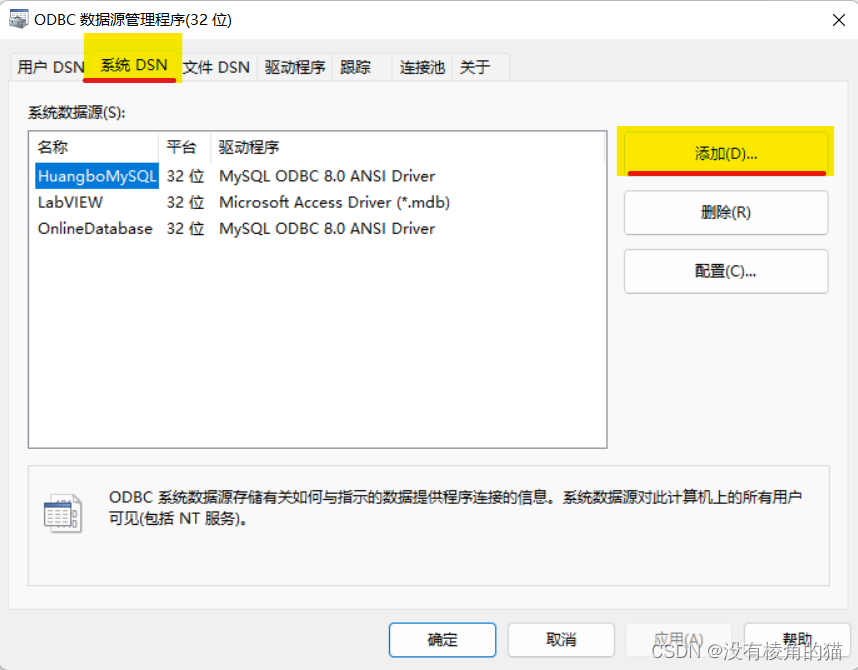

3.在数据源管理程序的“系统DSN”选项卡中选择“添加(D)…”

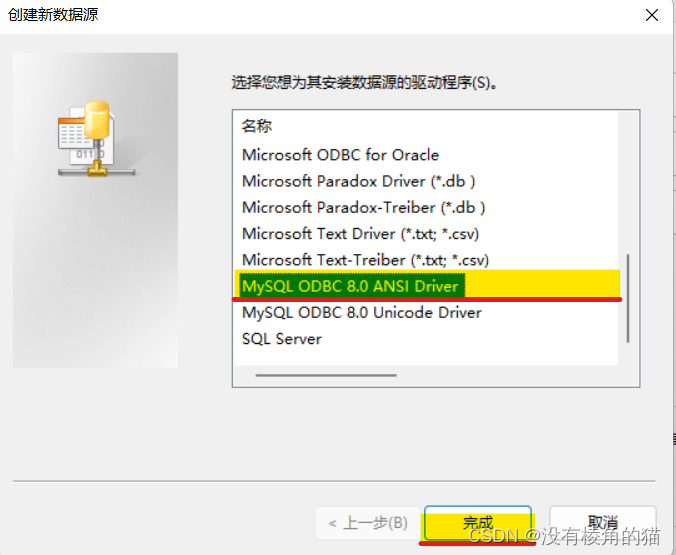

4.创建新数据源，按照下图进行顺序操作即可

![在这里插入图片描述](https://img-blog.csdnimg.cn/7928083536344f99b8e0e11507a1bf2e.png =30*30
)

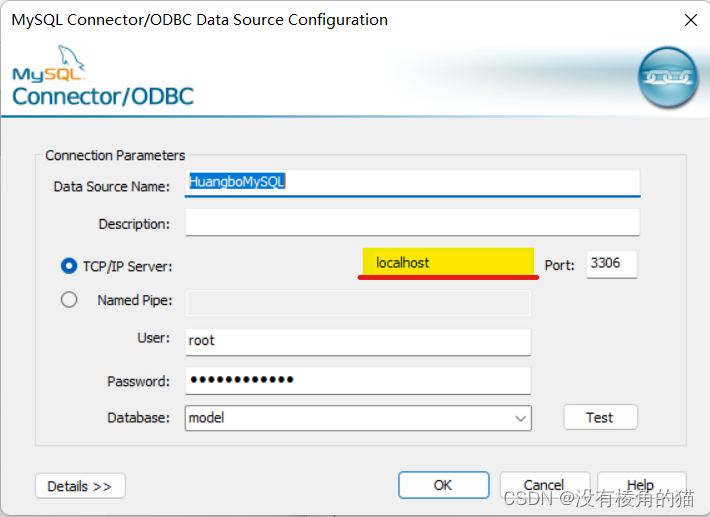

5.MySQL Conncetion/ODBC Data Source Configuration填写

1）Data Source Name：可自行设置

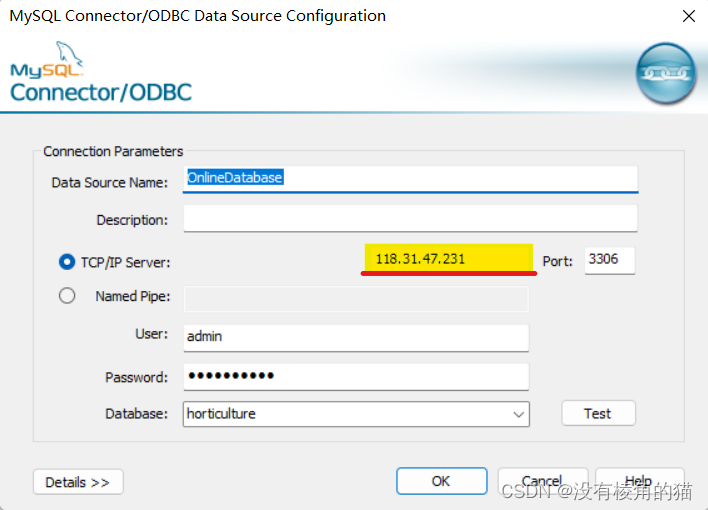

2）TCP/IP Server：本地账户填写localhost，线上账户填写IP地址，如下两图所示，分别是本地与在线账户TCP/IP Server栏填写规范：


3）User：填写用户名，本地账户基本均为root
4）Psaaword：填写账户密码
5）Database：默认访问的数据库，可不填，但为了更好的操作，在建立好新的使用的数据库后，最好填写该项
6）Test：测试连接，在位数（32位或64位）、信息填写正确的情况下会提示下图弹窗，表示连接成功

7）OK：确认创建该系统DSN

四、Navicat for MySQL软件下载并安装（附软件资源百度网盘链接）

链接：https://pan.baidu.com/s/1REFzUM5mxEDSPLrRQvVCaw?pwd=1234
提取码：1234

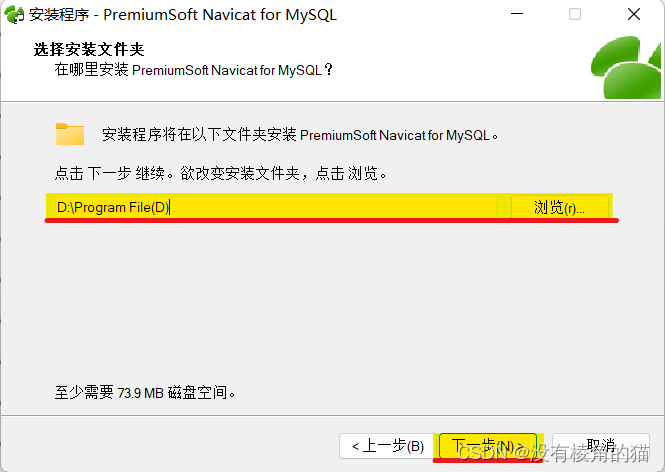

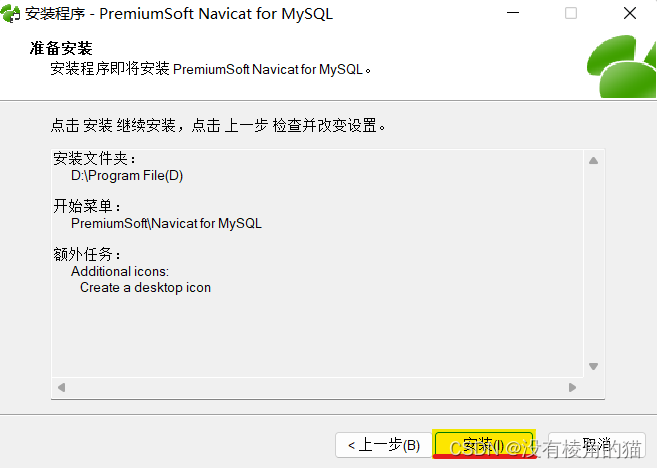

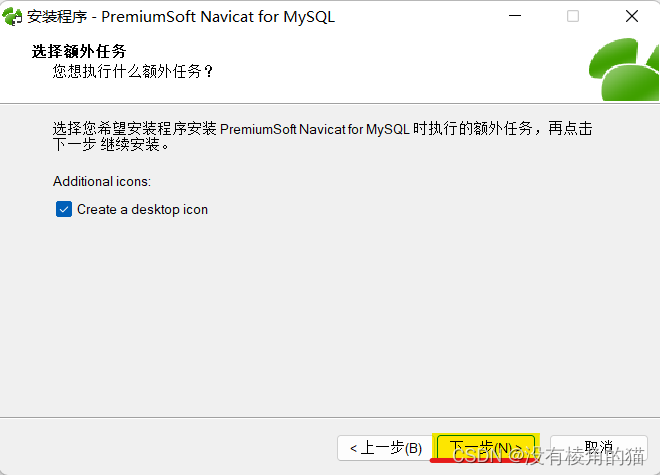

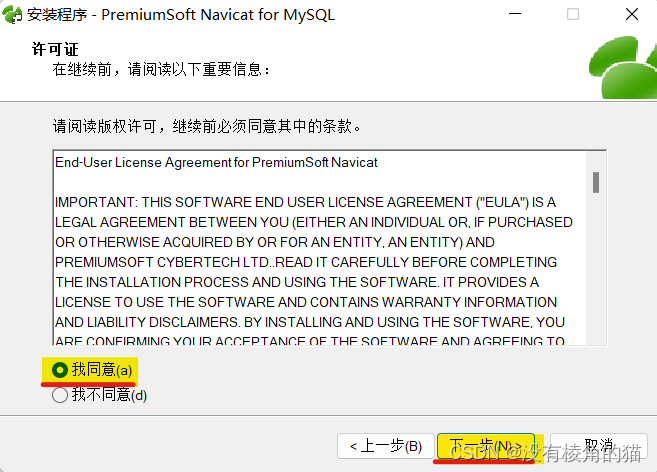

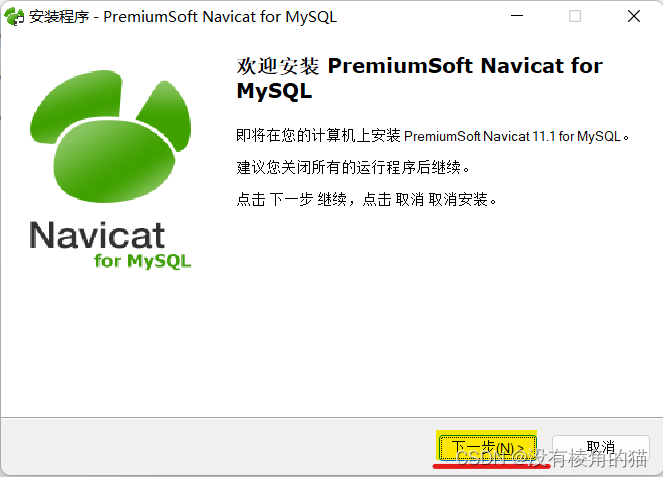

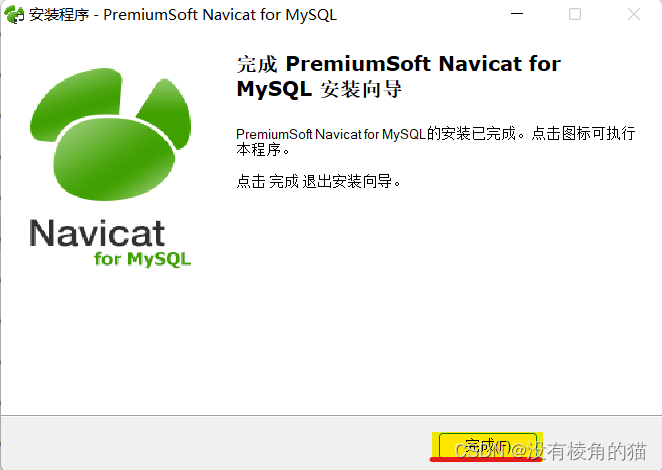

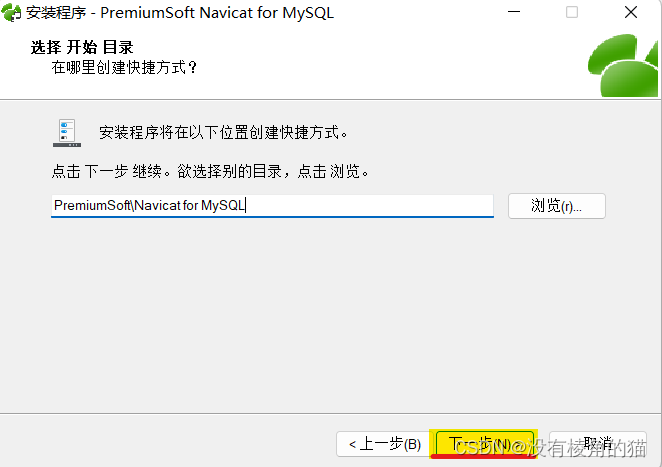

1.安装Navicat for MySQL（无脑下一步，选择好安装路径即可）

2.破解文件，获得永久使用权限

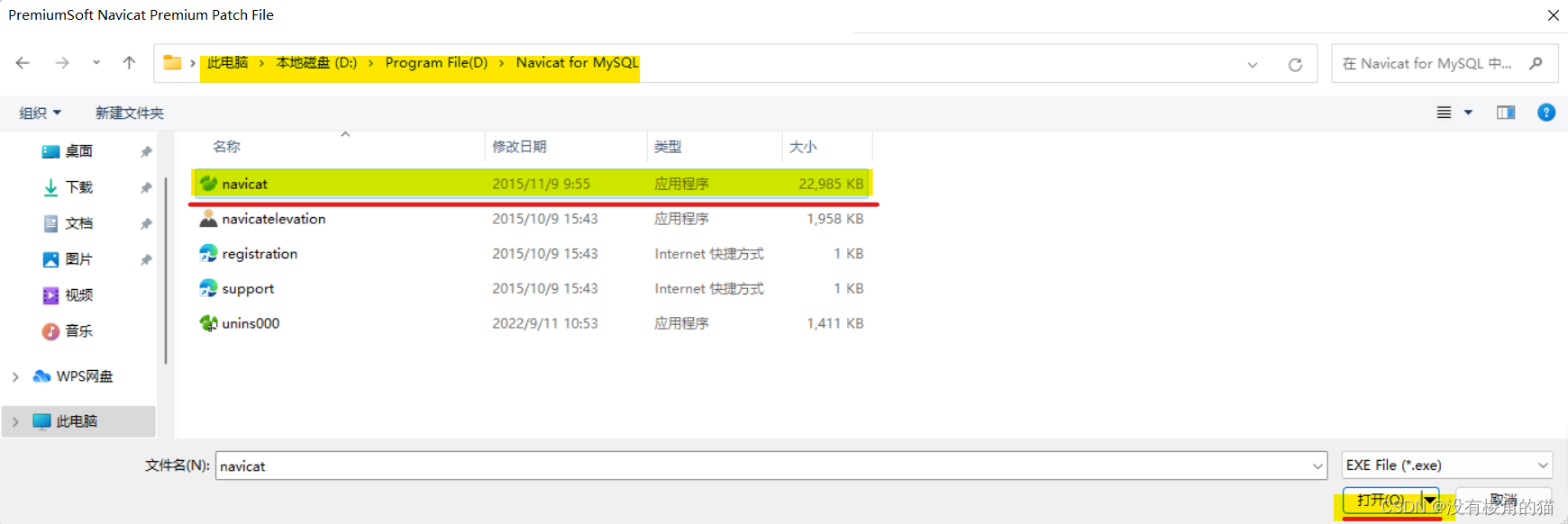

双击解压后文件夹中的PatchNavicat，选择安装路径下的navicat文件，点击“打开”即可，成功则会弹出下图界面。

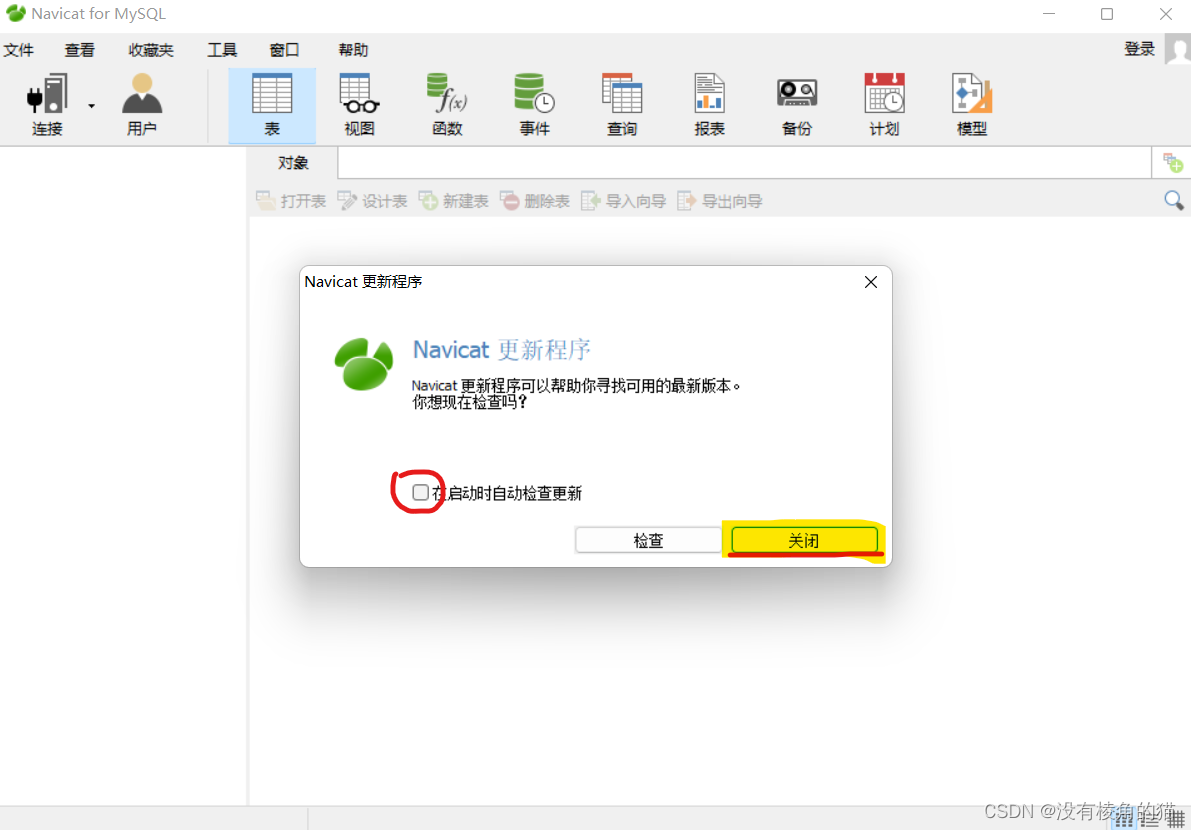

首次打开注意关闭检查更新

五、创建Navicat for MySQL连接

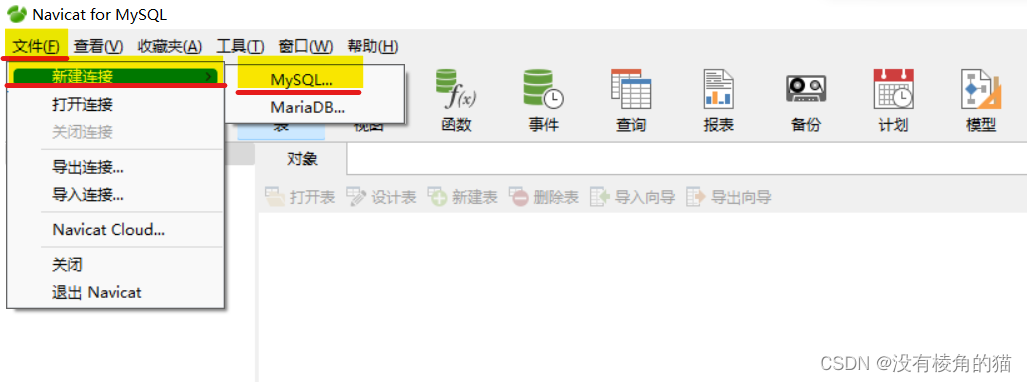

1.打开Navicat for MySQL建立连接选项

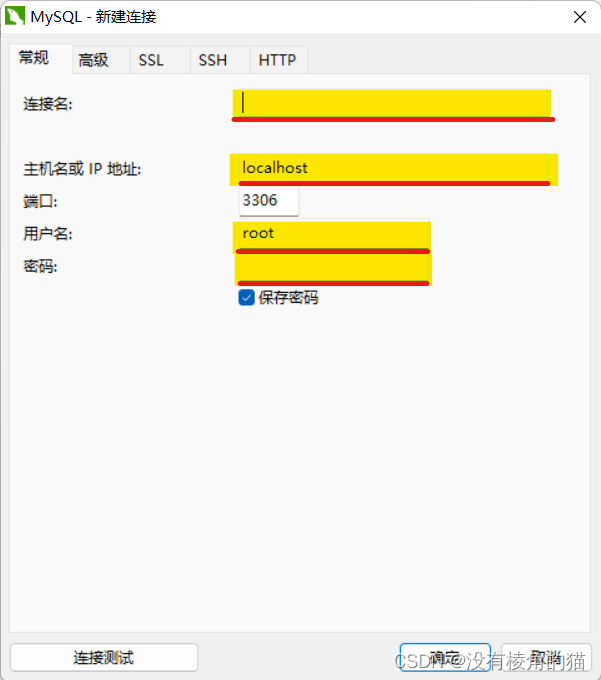

2.设置并建立连接

1）连接名：必须同Data Source Name一致
2）主机名或IP地址：必须同TCP/IP Server一致
3）用户名与密码：必须输入正确
4）连接测试：所有信息填写正确单击则会有提示弹窗：连接成功
5）确定：创建该连接

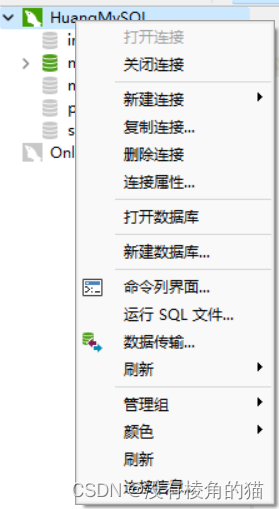

3.进行相关操作

六、创建UDL文件

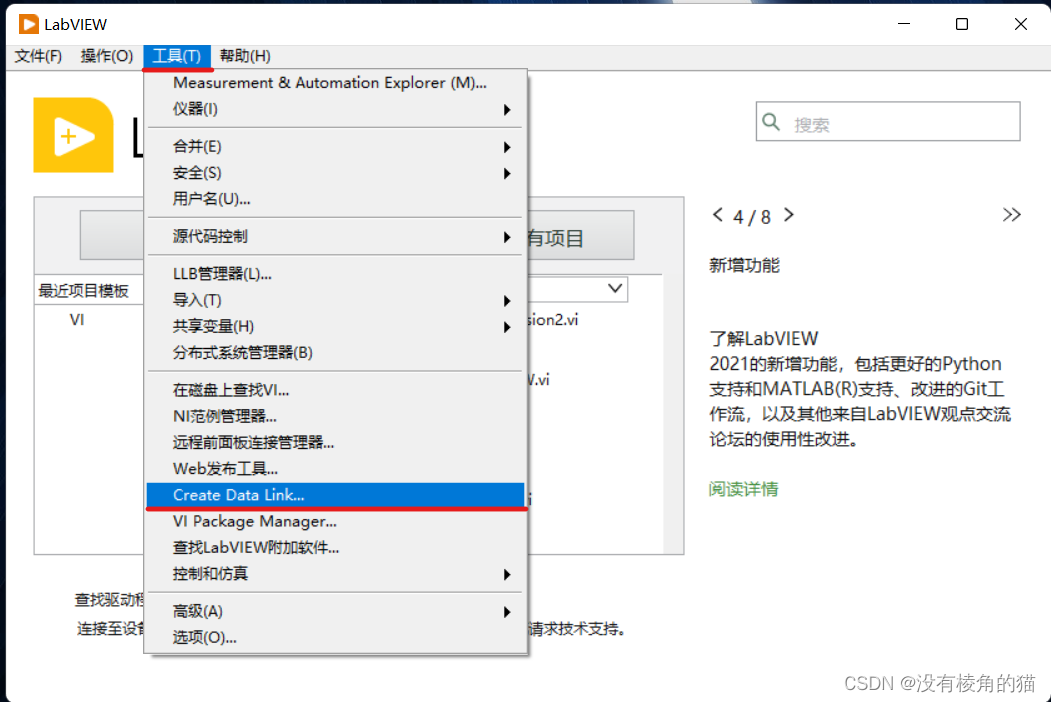

1.打开LabVIEW软件，按照下图打开“Create Data Link…”

2.设置数据链接属性

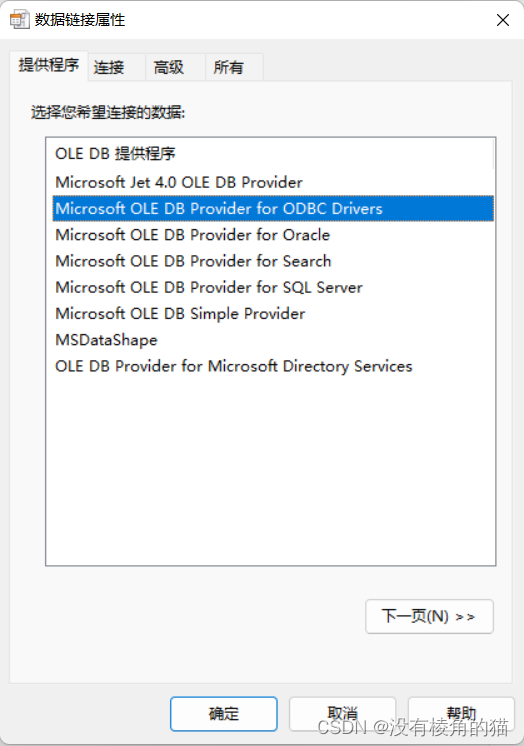

1）提供程序的选择

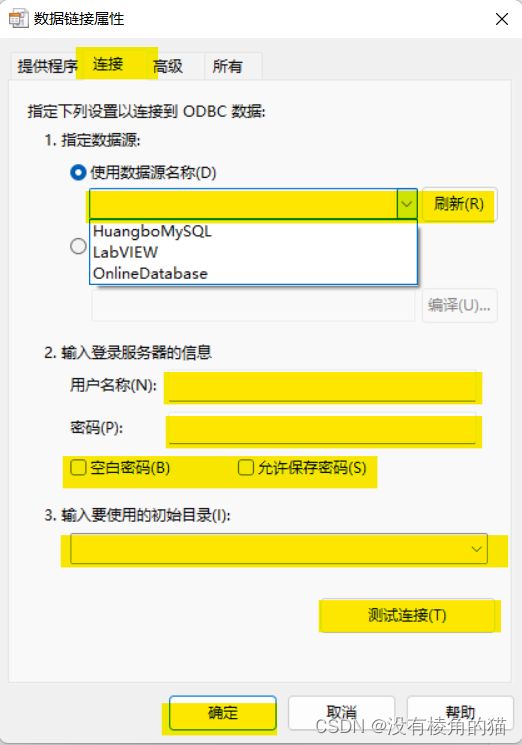

2）连接信息的填写

3）生成udl文件，注意记住udl保存位置。

七、对数据库进行简单操作（详细内容可见下篇文档）

下图是获得数据库中的所有表格名称的一个简单的VI

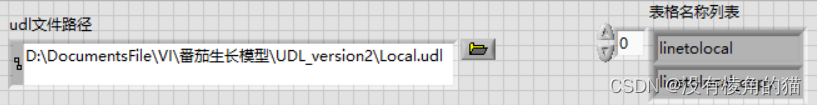

前面板如下图所示：

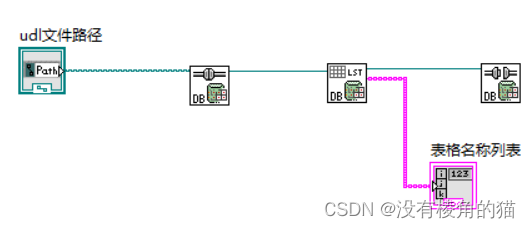

程序框图如下图所示：
