Pads Layout 如何显示保护的导线

最新推荐文章于 2024-06-07 11:45:15 发布
转载 最新推荐文章于 2024-06-07 11:45:15 发布 · 3.7k 阅读 · 2

本文介绍在PADS Layout中如何区分显示保护与未保护的导线。通过设置布线选项，保护的导线将以半透明显示，而未保护的导线则保持实心状态，便于PCB设计者进行清晰的视觉区分。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

pads layout 如何显示保护的导线
PADS by 小北 PCB设计技巧，PCB小知识，PCB方案指点

下面为家介绍一下： pads layout 如何显示保护的导线，小北PCb设计

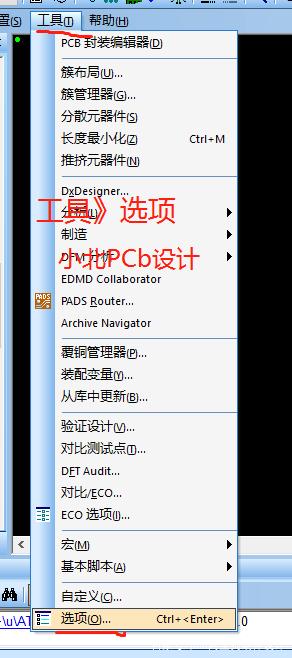

pads如何显示保护线 小北PCb设计打开工具》选项或都直接按下快捷键CTRL+Enter或者快捷键alt +s +o

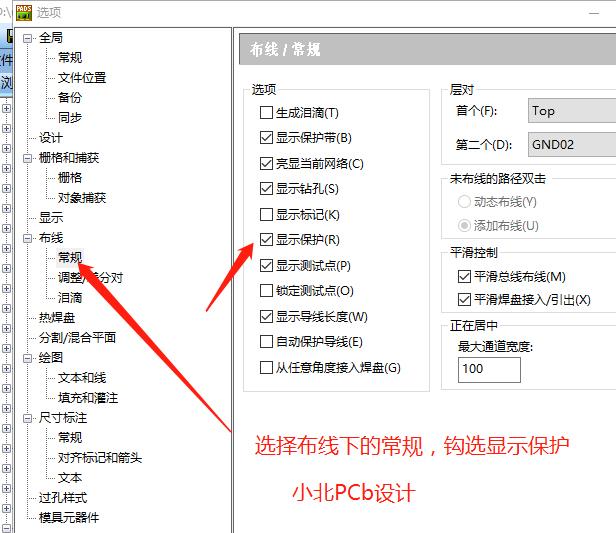

pads如何显示保护线 小北PCb设计执行上面的命令后，弹出下在对话框。选择》布线》常规，显示保护钩上。保存就可以了，

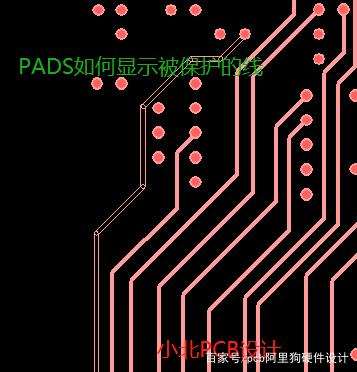

返回PCB设计中，就可以看到保护的线显示半透明，未保护的线显示实心导线。来区分保护与未保护的线。

pads如何显示保护线 小北PCb设计
转载自 pcb小北设计
