本文详细介绍了如何使用DCMTK库实现DICOM图像的旋转和翻转操作，包括逆时针90度旋转、顺时针90度旋转、180度旋转、水平翻转和垂直翻转。通过调用rotateImage和flipImage方法，结合DCMTK底层的DiMonoImage类，实现了与Radiant软件相同的效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

本篇文章介绍如何基于dcmtk实现Radiant软件图像旋转和翻转操作。

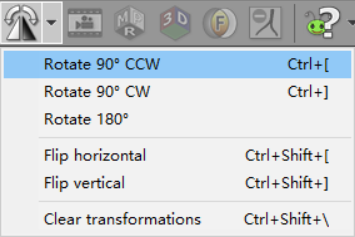

Radiant图像旋转和翻转有如下操作：
在这里插入图片描述
Rotate 90°CCW是逆时针旋转90°
Rotate 90°CW是顺时针旋转90°
Rotate 180°是逆时针或顺时针旋转180°
Flip horizontal是水平翻转
Flip vertical是垂直翻转

原始图像
在这里插入图片描述

图像旋转和翻转有两种方法实现：

显示控件

图像旋转和翻转操作可以借助显示控件提供的功能实现。这种方式是依靠改变最终的灰度值图像的像素排序来实现，而dcmtk底层的图像像素排列不变。即显示控件坐标和dcmtk图像坐标不一致，获取显示控件某一坐标的CT值需要先进行坐标转换得到dcmtk图像坐标，再获取对应的CT值。

dcmtk

图像旋转和翻转操作的另一种方式是通过改变dcmtk底层的图像像素排列实现，这种方式使得dcmtk底层的图像像素排列和显示控件的图像像素排列一致，对图像旋转和翻转后，再进行其他图像操作，如获取某一坐标CT值等操作，可直接使用dcmtk底层方法实现。
进行基于dcmtk实现讲解

Rotate 90°CCW逆时针旋转90°

//获取默认窗宽窗位
ww = dcmParse->GetElementValueFloat(DCM_WindowWidth);
wl = dcmParse->GetElementValueFloat(DCM_WindowCenter);
//设置默认窗宽窗位
dicomImg->setWindow(wl, ww);
//旋转
dicomImg->rotateImage(90);
