存储器扩展

1）位扩展

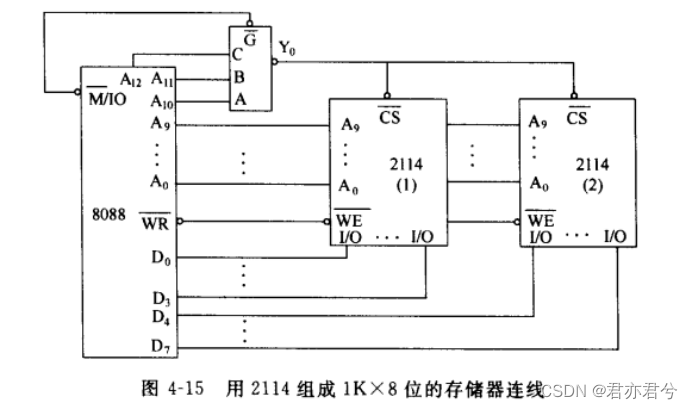

 A0-A9共10位地址线，D0-D7共8位数据线

2^10=1K ，2^20=2^10K=1M

单片2114芯片容量：1K×4

存储器总容量为：1K×8 = 1KB

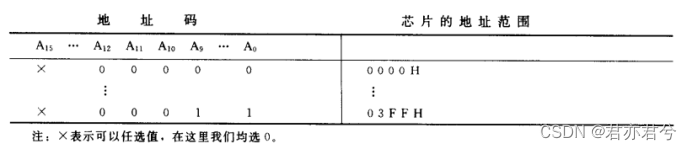

2114芯片地址范围：0000H~03FFH



2）字扩展

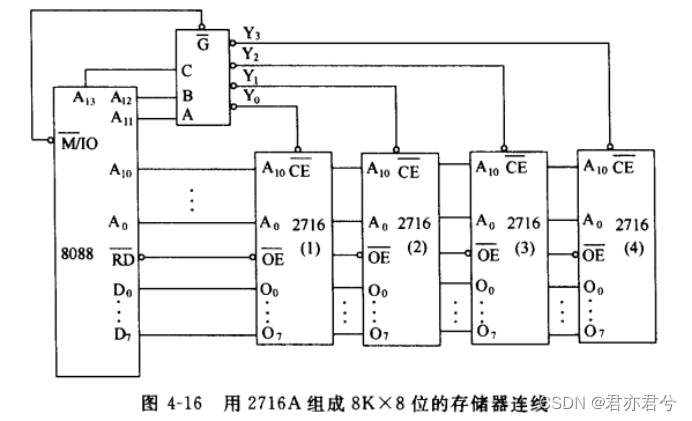

A0-A10共11位地址线，D0-D7共8位数据线

2^10=1K ，2^20=2^10K=1M

单片2716芯片容量：2K×8

存储器总容量为：8K×8 = 8KB

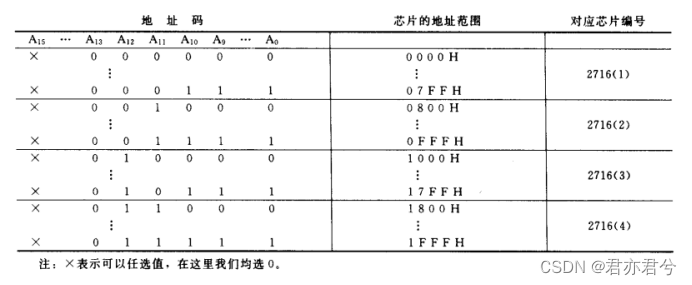

芯片地址范围： 2716（1）：0000H~07FFH

                          2716（2）：0800H~0FFFH

                          2716（3）：1000H~17FFH

                          2716（4）：1800H~1FFFH



3）字位扩展

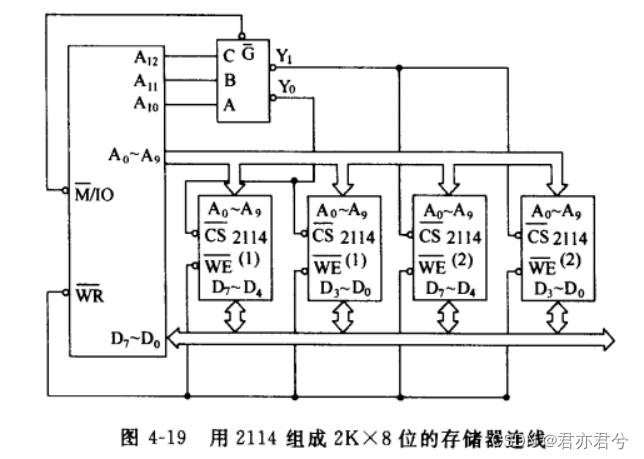

A0-A9共10位地址线，D0-D7共8位数据线

2^10=1K ，2^20=2^10K=1M

单片2114芯片容量：1K×4

存储器总容量为：2K×8 = 2KB

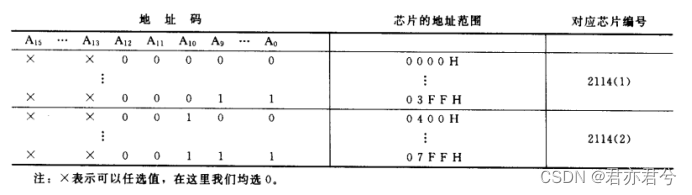

芯片地址范围： 2114（1）：0000H~03FFH

                          2114（2）：0400H~07FFH
