使用vivado使用的方法以及遇到的错误

---

前言

学习vivado平台一些操作以及遇到的错误

---

一、Vivado运行RTL分析闪退

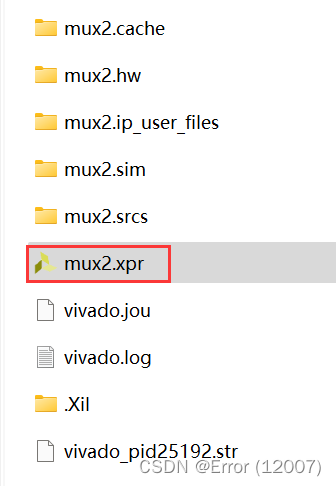

打开vivado项目的时候用项目文件夹的.xpr文件打开，而不是先打开vivado再找到项目，这个方法亲测可行。

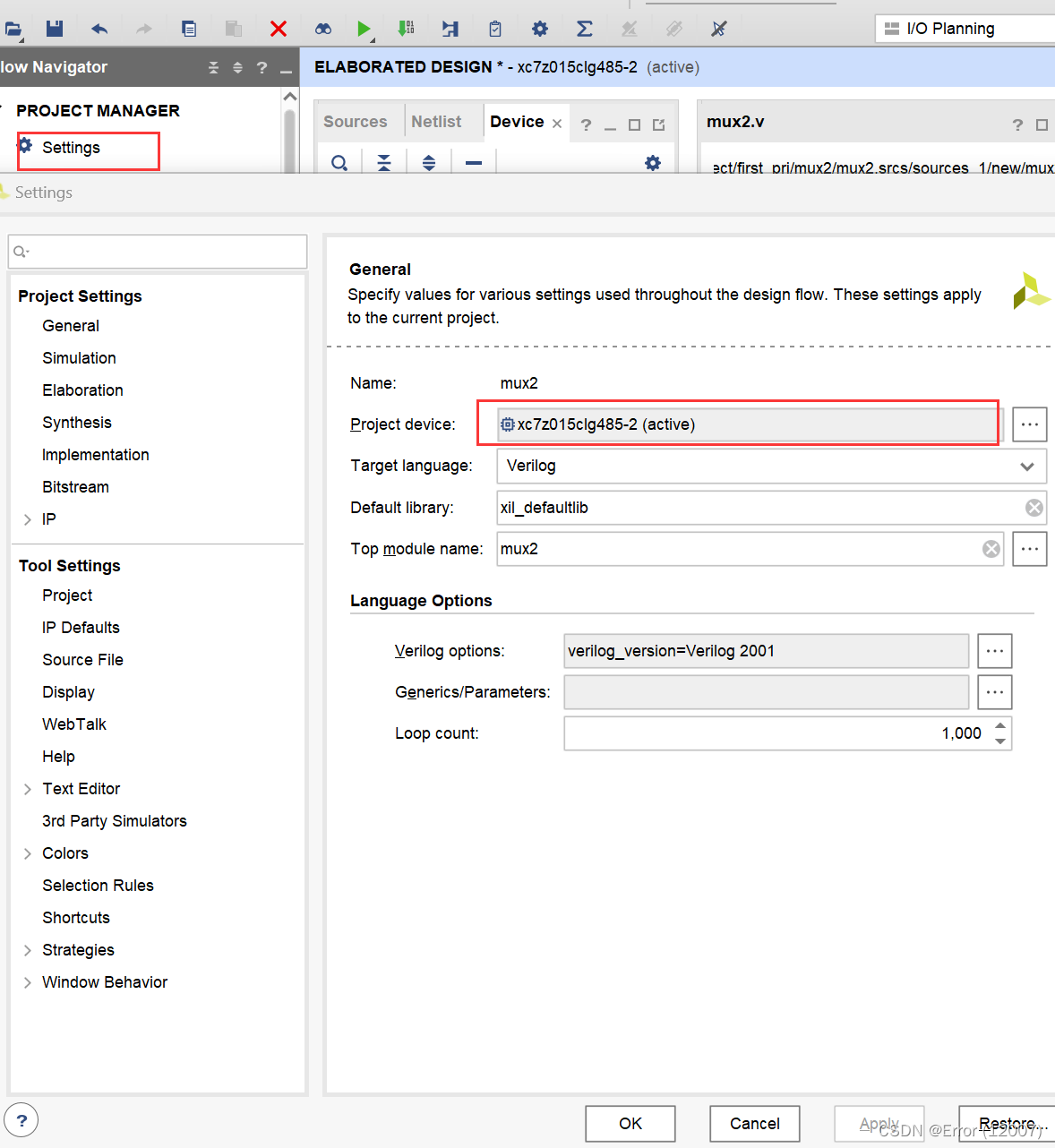

二、在创建完工程后修改开发板型号

三、引脚分配时，没有对应引脚或是I/O Std

先查看板卡型号是否正确，是否有重新跑一次RTL ANALYSIS

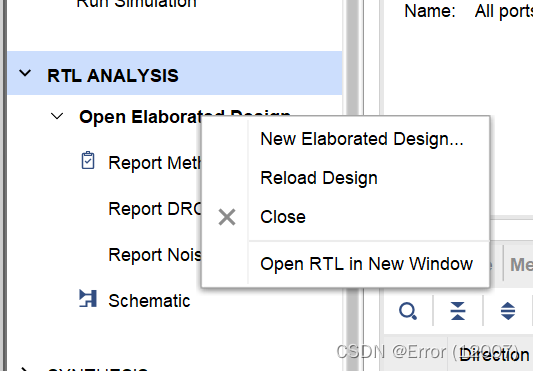

先将之前的close掉

再重新按下open elaborated design

四、创建bit流文件

要先将引脚分配好再进行创建

五、安装Modelsim的流程（有一步很重要）

在安装过程中，会出现三个提示框
首先是是否创建桌面快捷方式提示框弹出，点击是即可

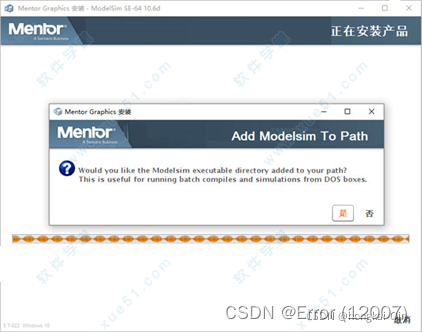

弹出是否添加到系统环境变量提示框，同样点击是

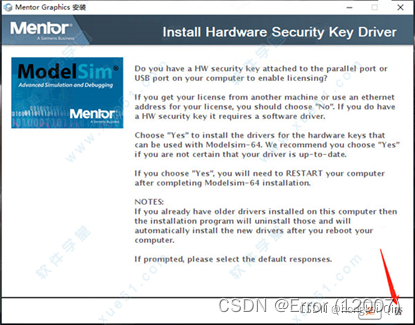

在安装的最后，提示是否安装Key Driver，点击否，不要安装Key Driver，此处如果安装了可能会导致电脑一直蓝屏重启，解决方法在下面。

如果不小心安装了Key Driver，接下来是解决方法
进入电脑的安全模式，将Modelsim卸载干净
在C:\Windows\System32\drivers路径下找到hardlock.sys文件，删除它
重启电脑，即可解决

六、和谐Modelsim

将crack.bat和MentorKG.exe复制到安装路径下的win64，将其中的mgls64.dll文件属性中的只读取消勾选(我的是Modelsim10.6c_de,路径是E:\xx\modelsim_10.6c\win64pe，xx代表的是我创建的文件夹)，双击crack.bat，会生成一个LICENSE.TXT，将其另存为到安装路径中，方便查找。
创建系统环境变量
变量名：MGLS_LICENSE_FILE
变量值：LICENSE.TXT的路径

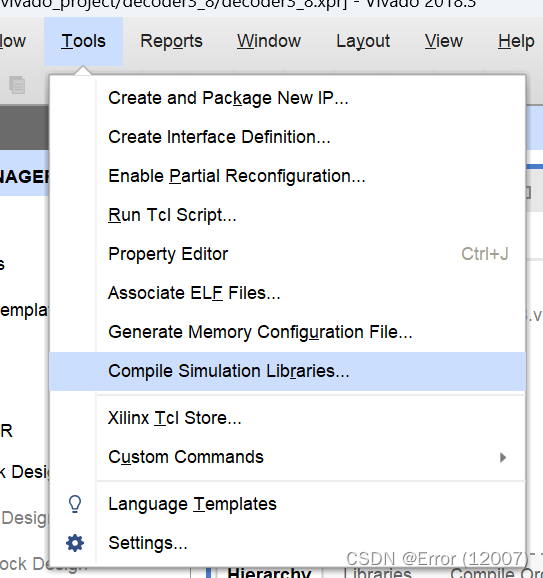

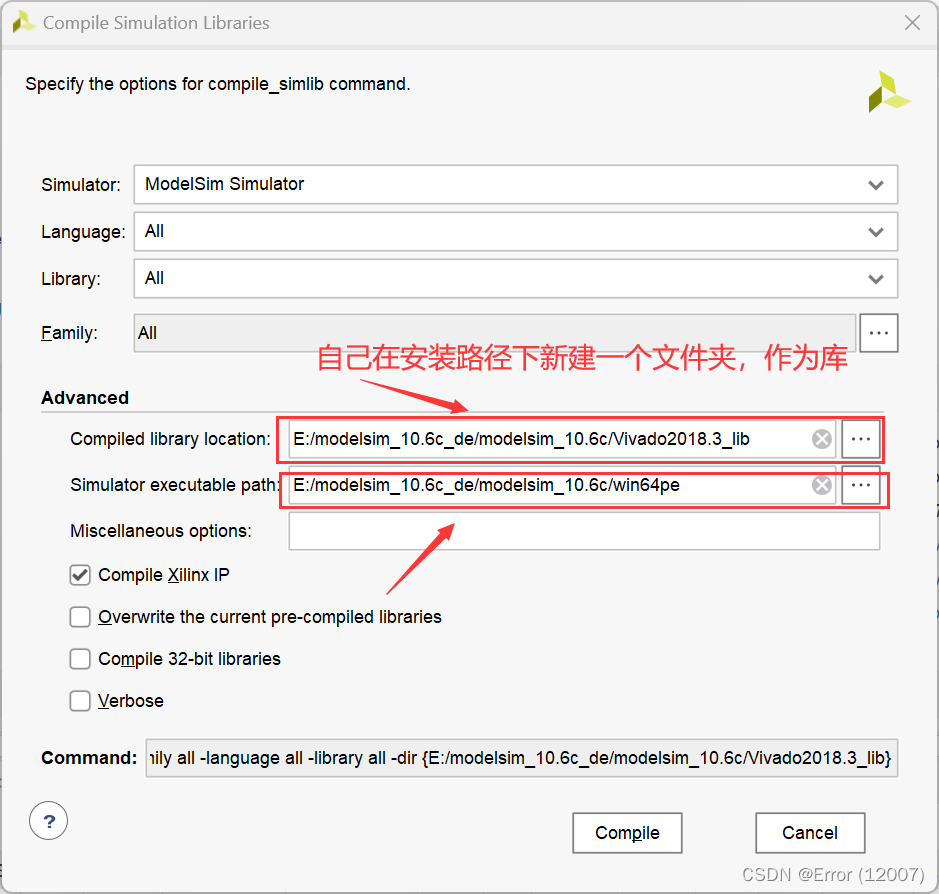

七、vivado联合Modelsim进行仿真

等待编译完成，时长约为半个小时左右，视个人电脑性能而定

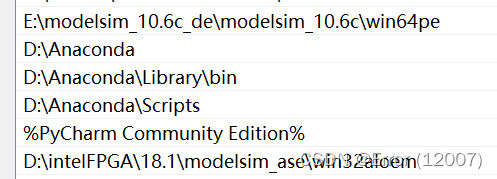

如果仿真库全报红，可以看看用户变量，或是系统变量中有没有别的Modelsim版本，如：

可以先删除，再编译，等编译结束后再添加回来
若是编译结束才报了一个或是少量错误，若你的版本是DE系列，则是因为DE系列，这是个已知问题。因为Modelsim DE只支持32位编译，换成SE/PE默认64位编译方式不会有此问题。如果设计中不涉及此IP，请忽略此错误。
