FPGA编程入门

---

一、输入原理图实现1位加法器

创建工程过程

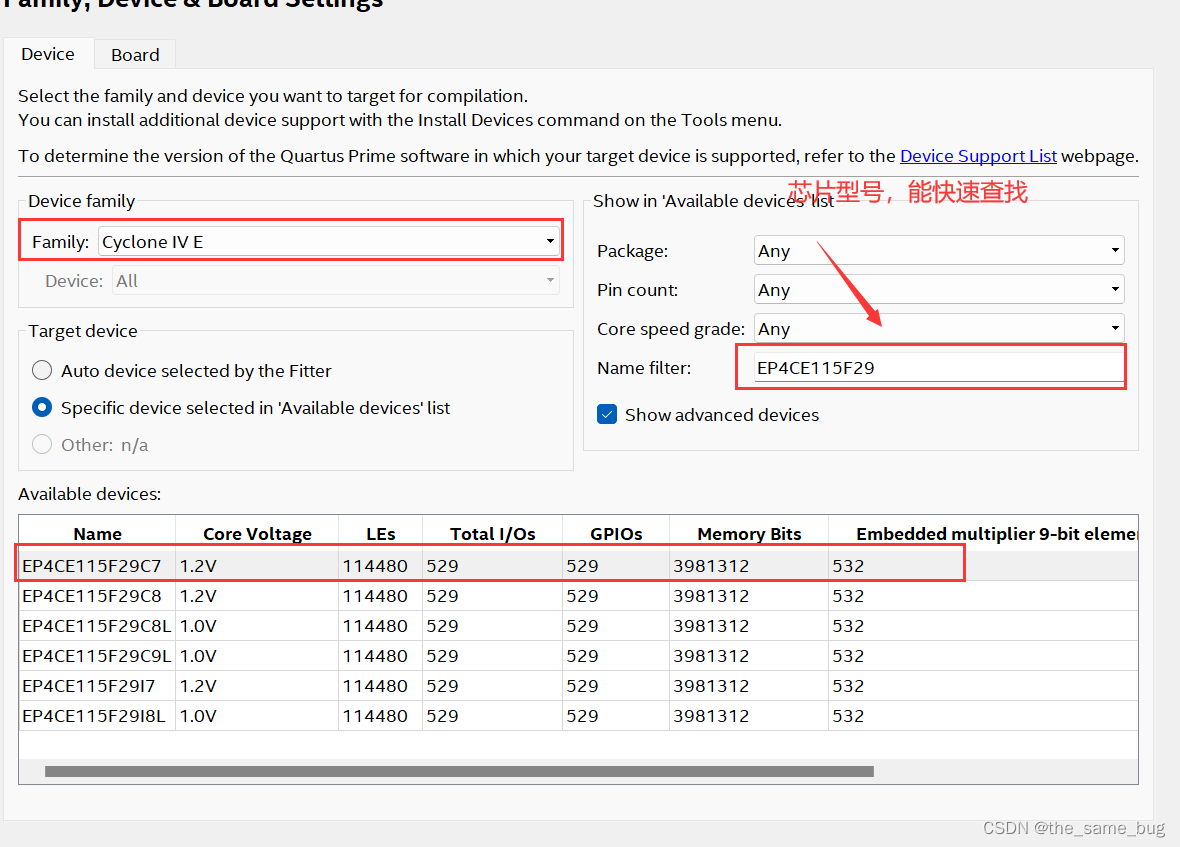

启动 Quartus II 软件，选择File->New Project Wizard，在出现的界面下先Next，填写工程的路径和名称，然后接着Next，直到出现下面界面并进行相应操作。接着一路Next，直到Finish，完成工程的创建。

（一）半加器原理图输入

绘制过程实现

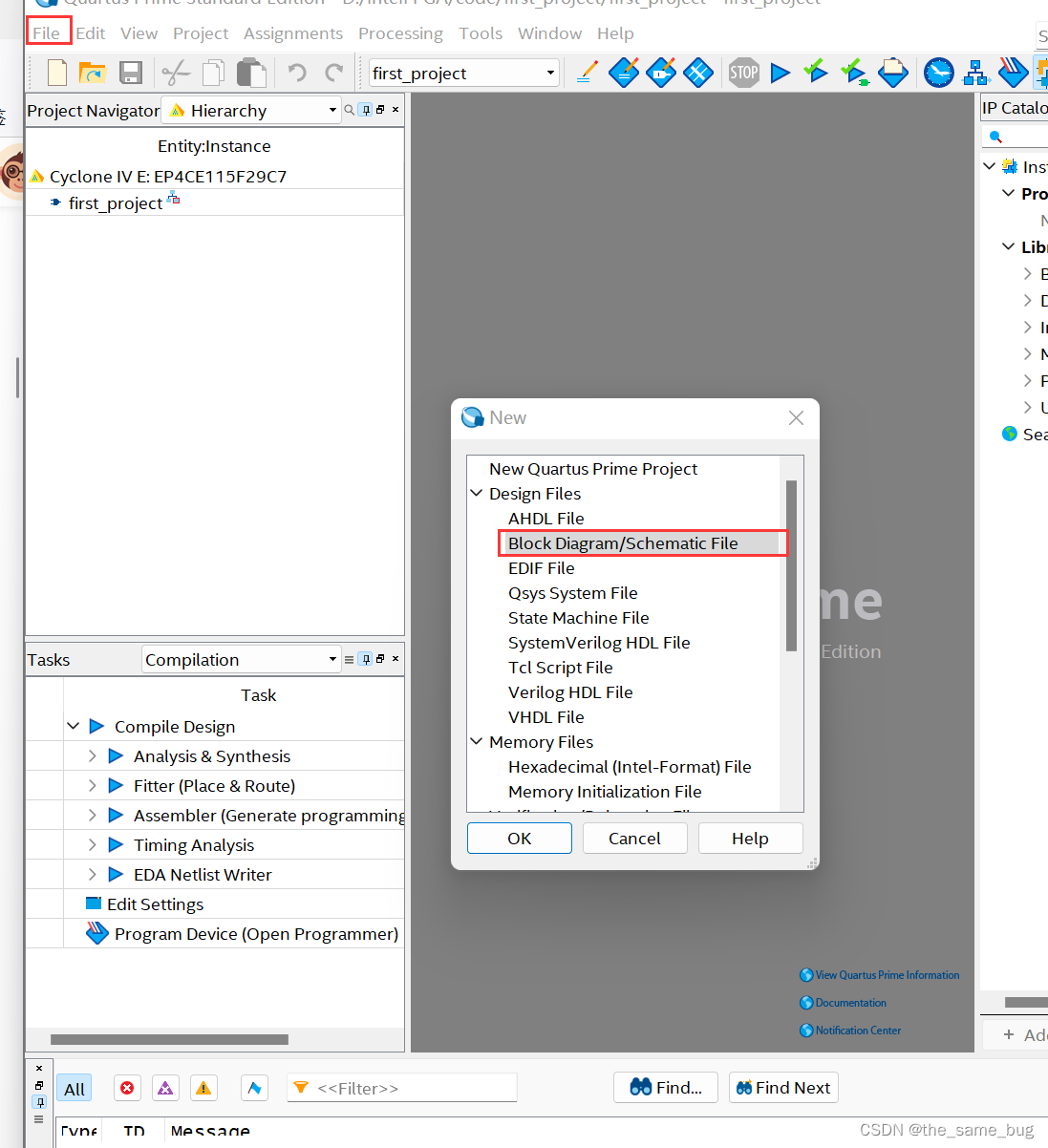

首先选择File->New，进入后选择Block Diagram/Schematic File

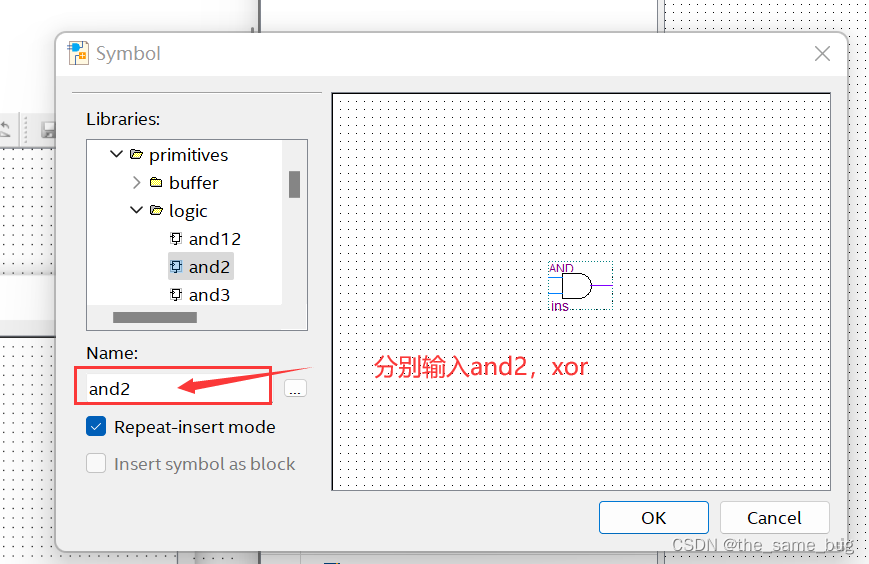

选择元件

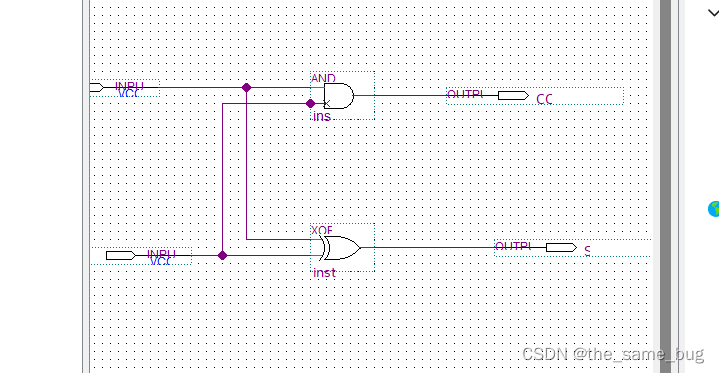

添加输入输出，完成效果

保存文件，并编译

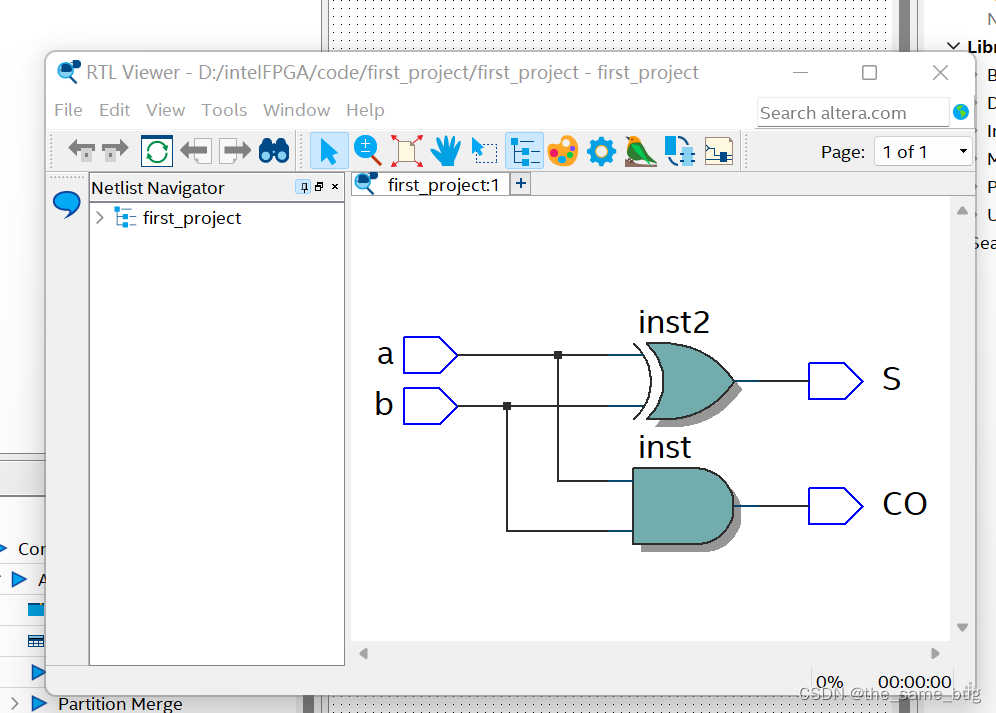

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

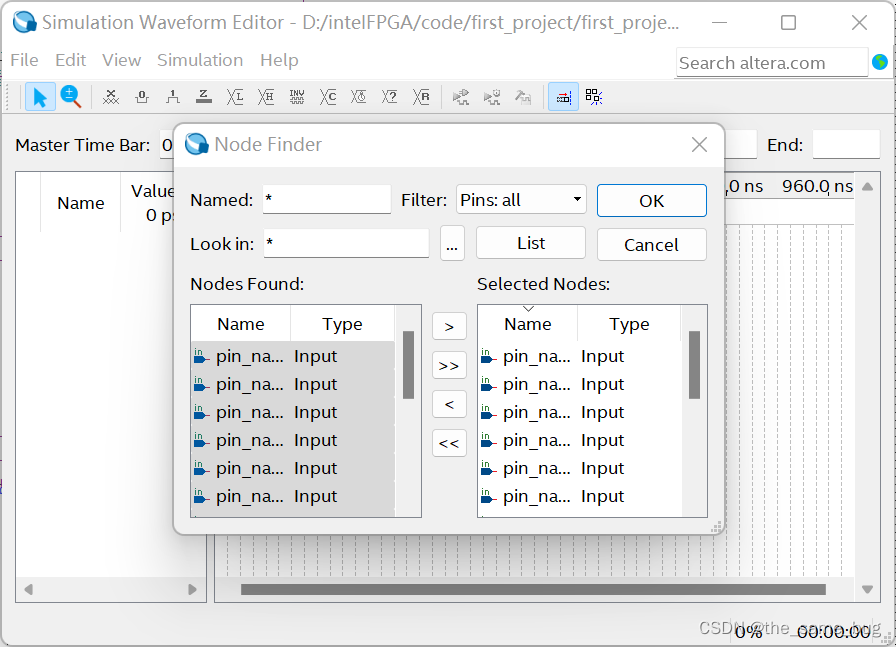

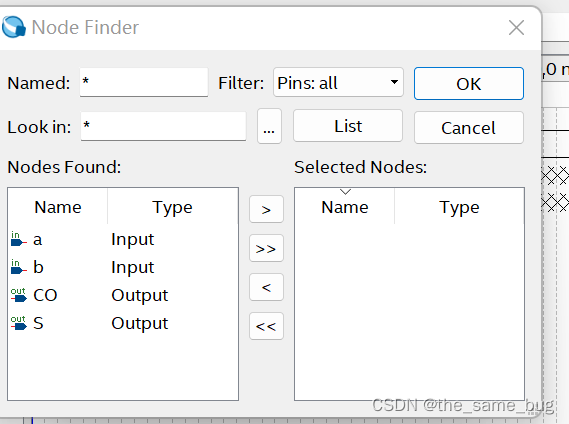

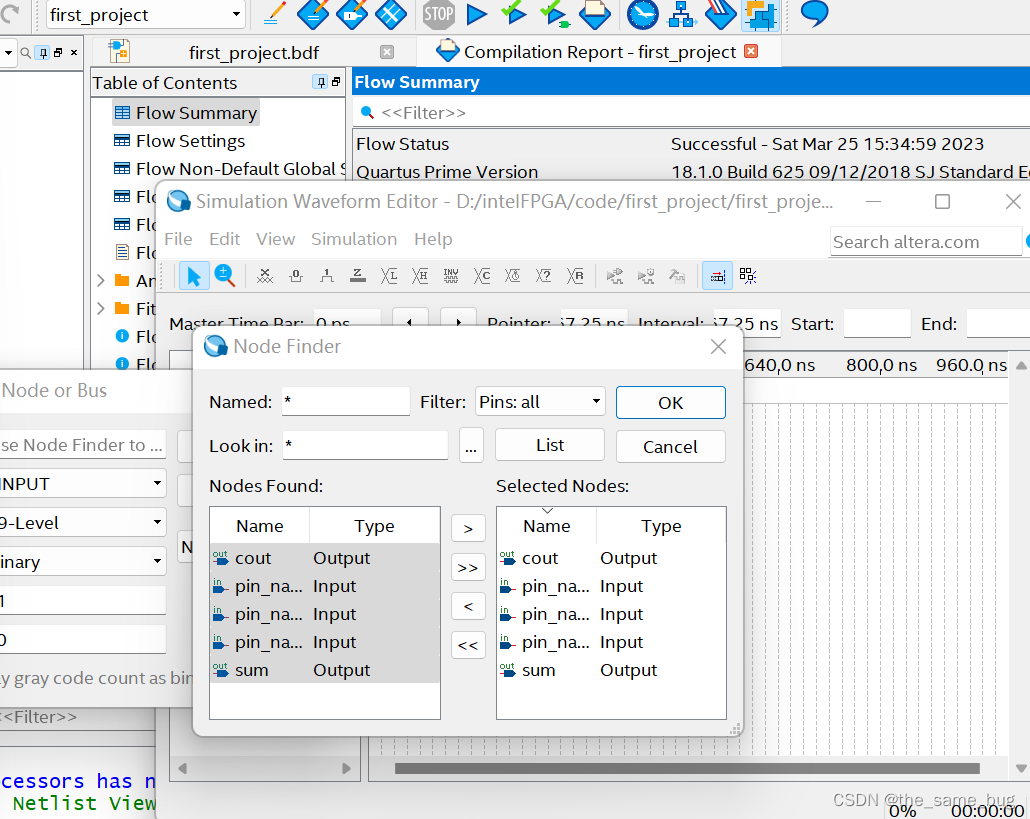

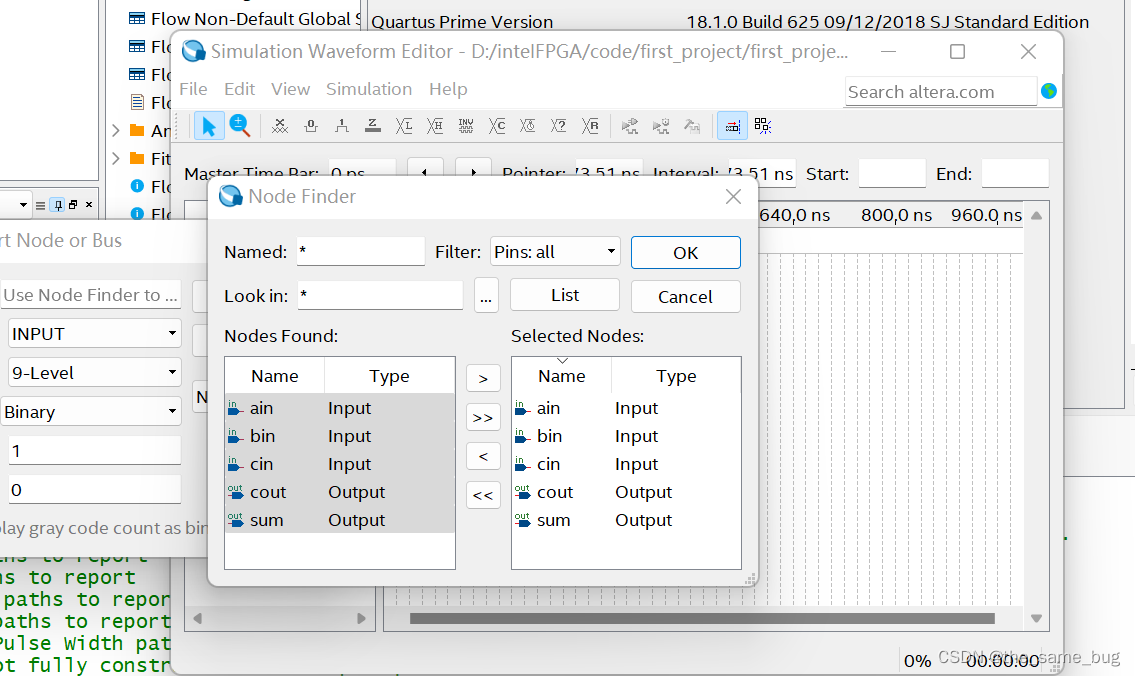

添加信号

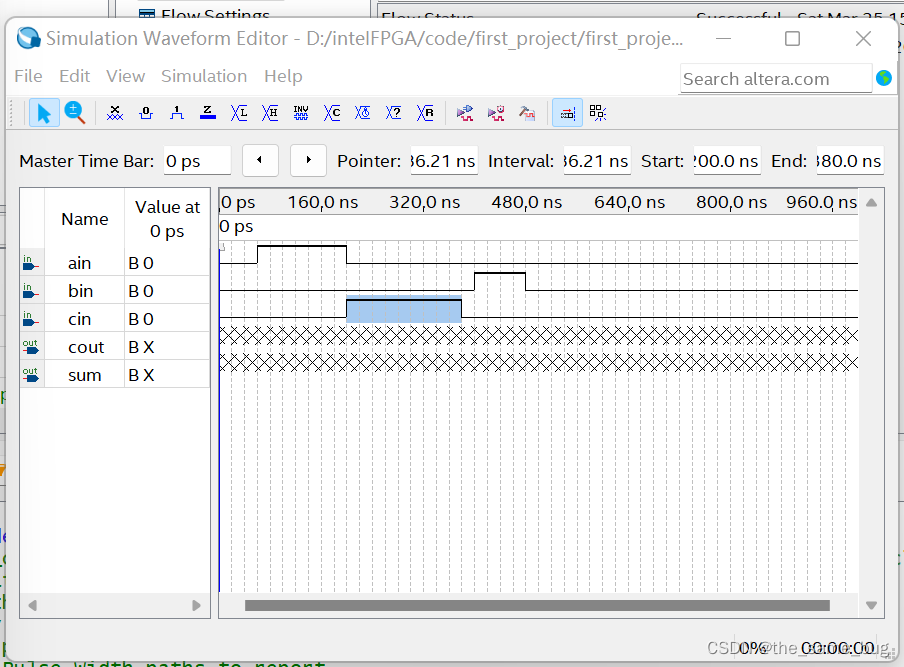

编辑信号

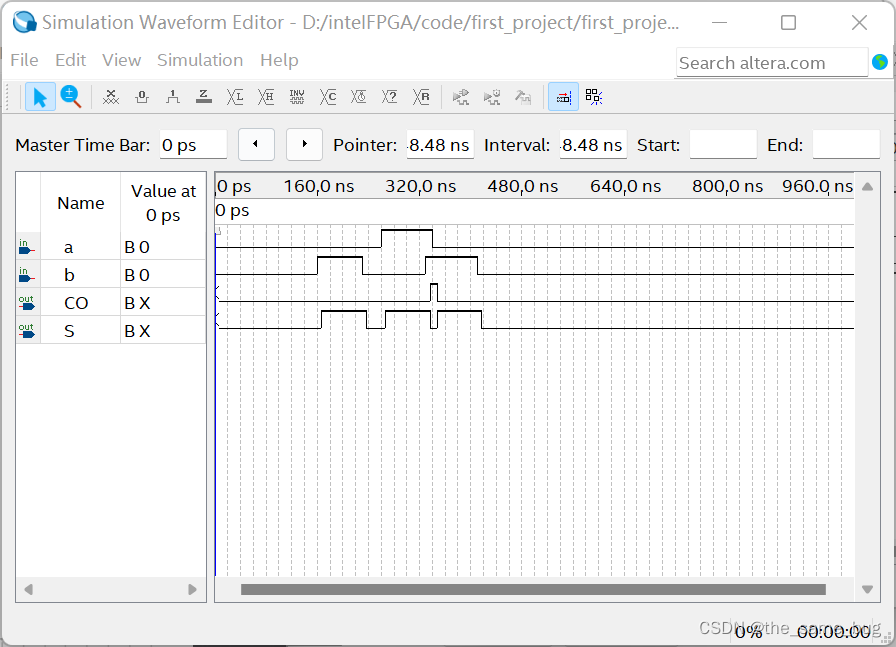

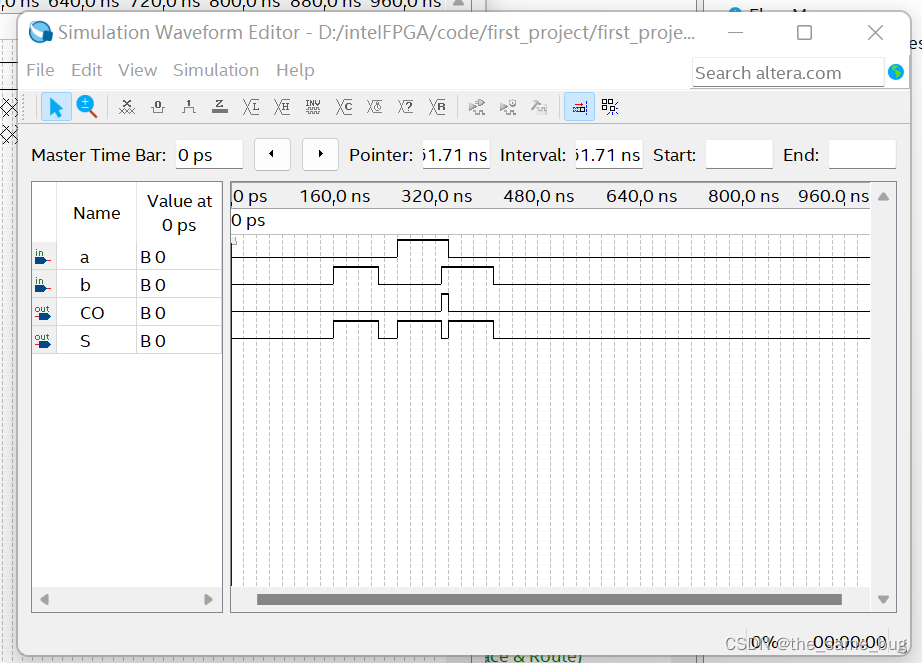

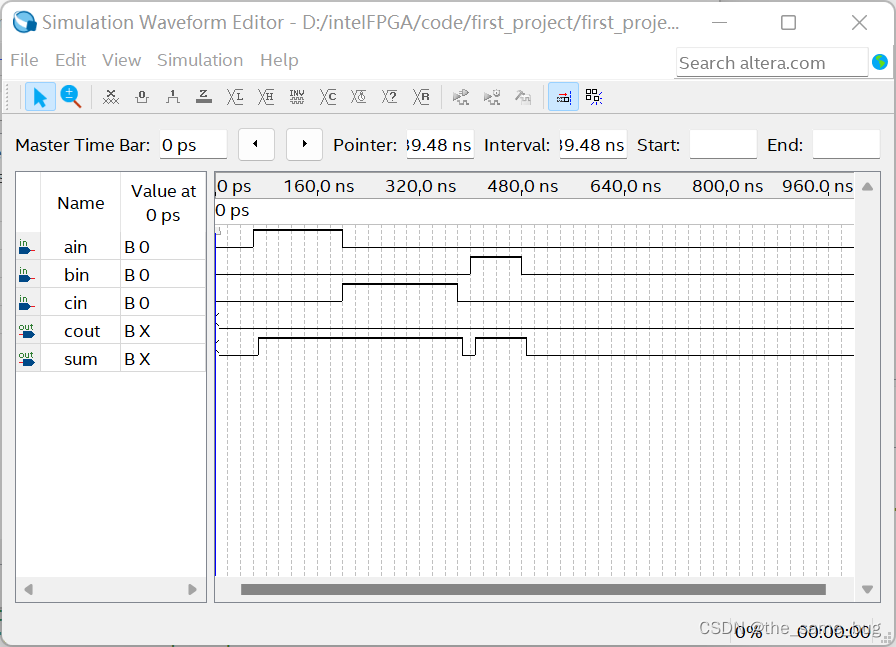

保存文件并启动功能仿真
时序仿真

（二）全加器原理图输入

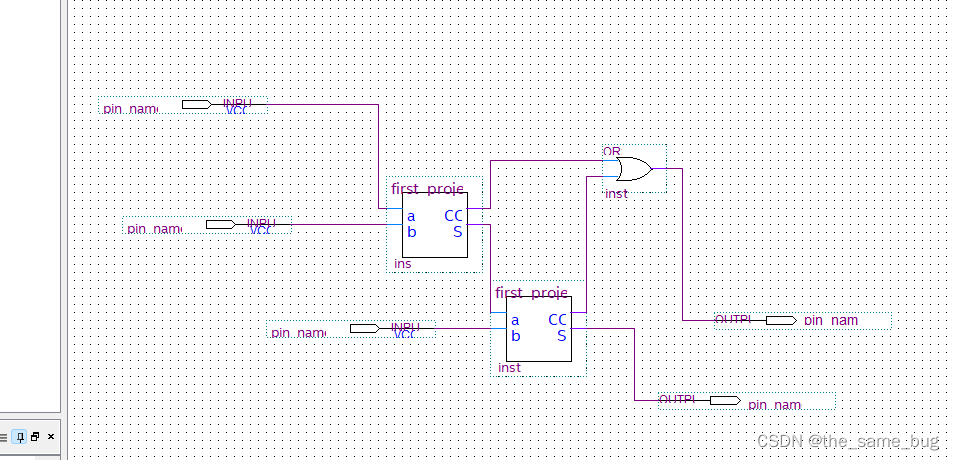

利用半加器元件实现全加器

将设计项目设置为可调用的元件

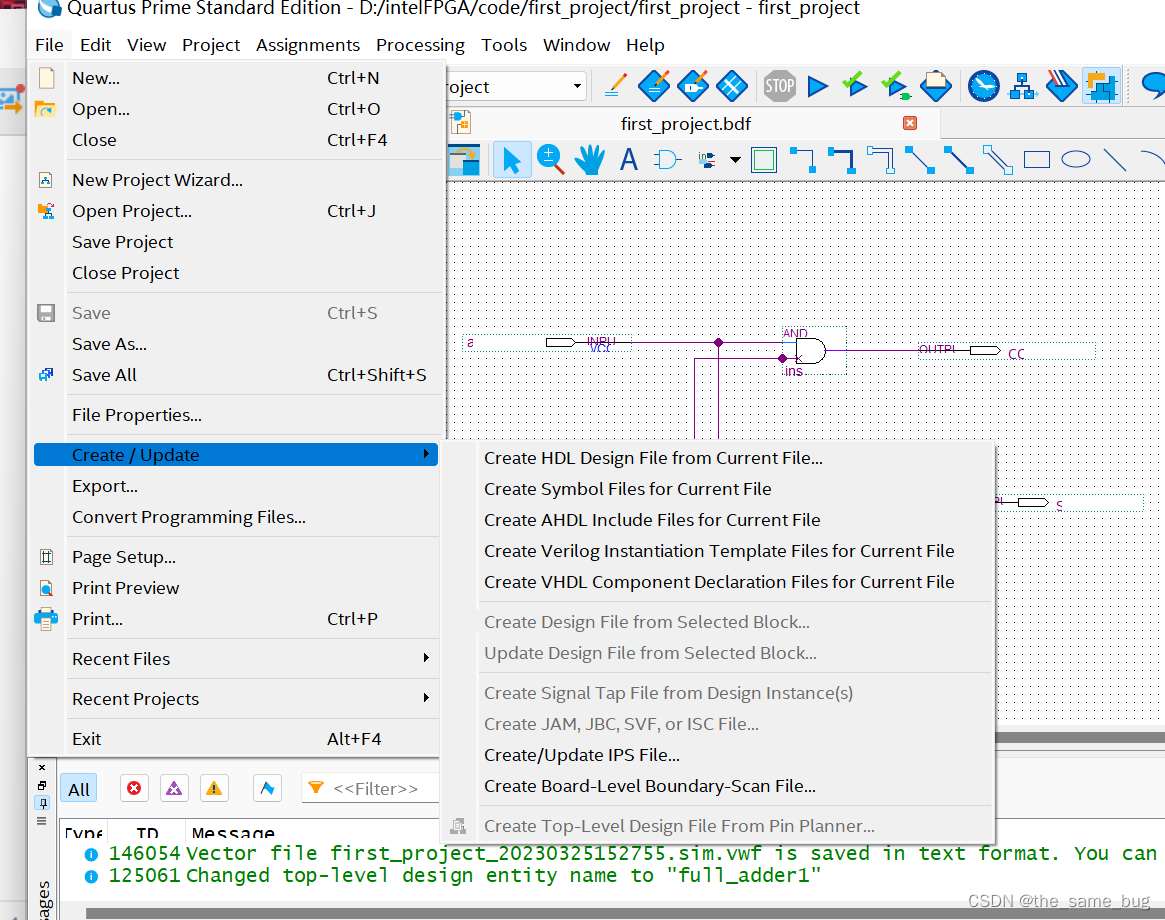

在打开半加器原理图文件half_adder.bdf的情况下，选择菜中File中的Create/Update→CreateSymbolFilesforCurrentFile项，即可将当前文件h_adder.bdf变成一个元件符号存盘，以待在高层次设计中调用
绘制过程实现
首先选择File->New，进入后选择Block Diagram/Schematic File
选择元件

保存文件，并编译

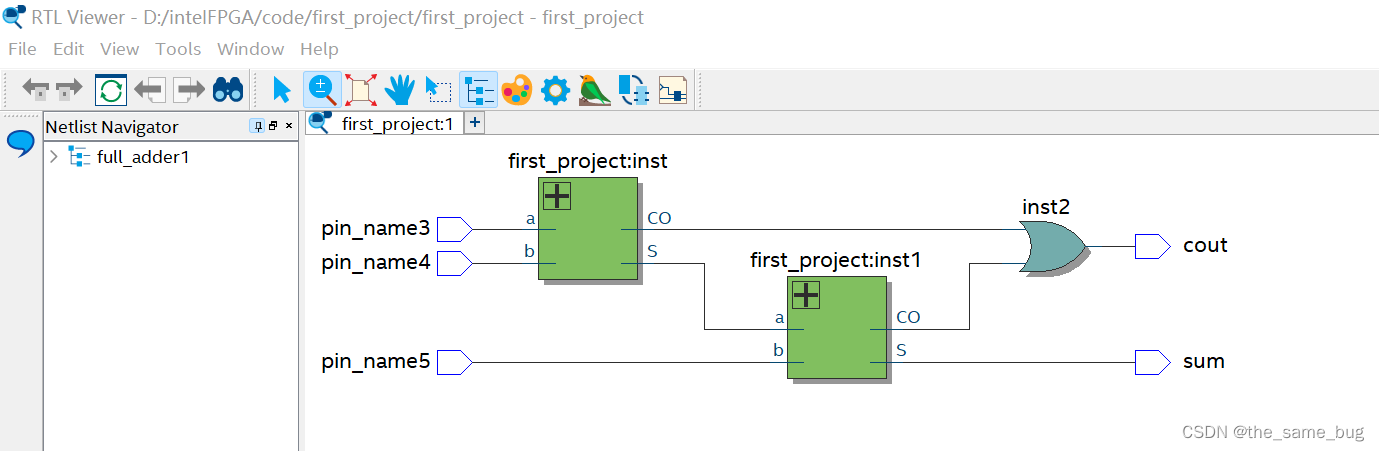

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

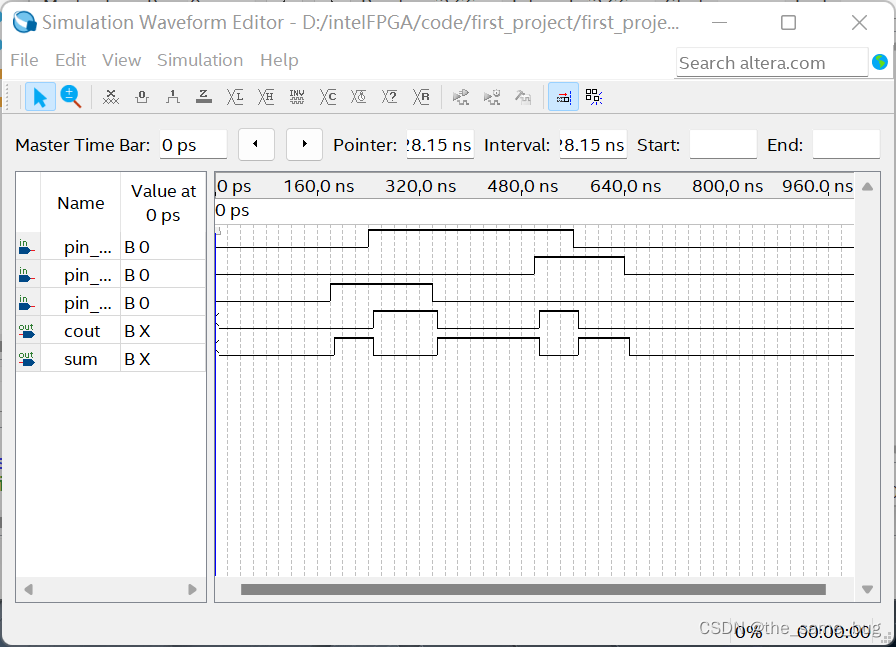

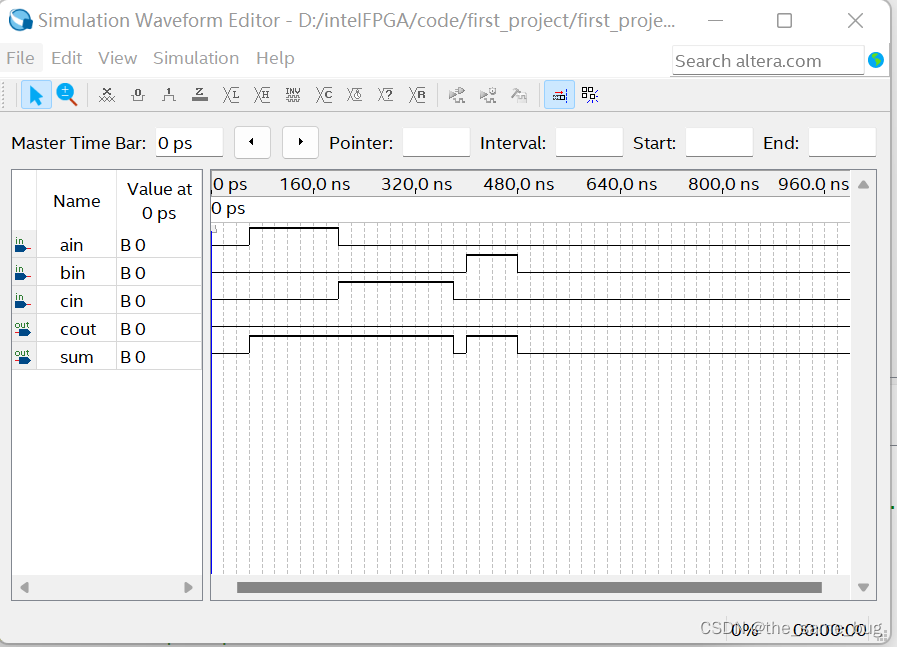

保存文件并启动功能仿真
时序功能

二、Verilog实现1位加法器

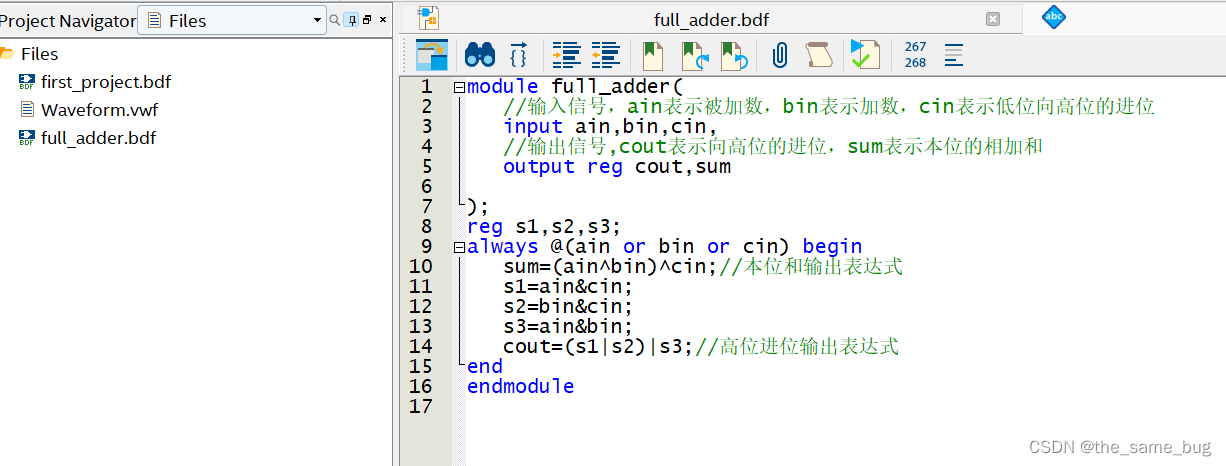

创建Verilog文件

module full_adder(
	//输入信号，ain表示被加数，bin表示加数，cin表示低位向高位的进位
	input ain,bin,cin,
	//输出信号,cout表示向高位的进位，sum表示本位的相加和
	output reg cout,sum

);
reg s1,s2,s3;
always @(ain or bin or cin) begin
	sum=(ain^bin)^cin;//本位和输出表达式
	s1=ain&cin;
	s2=bin&cin;
	s3=ain&bin;
	cout=(s1|s2)|s3;//高位进位输出表达式
end
endmodule

保存并编译文件

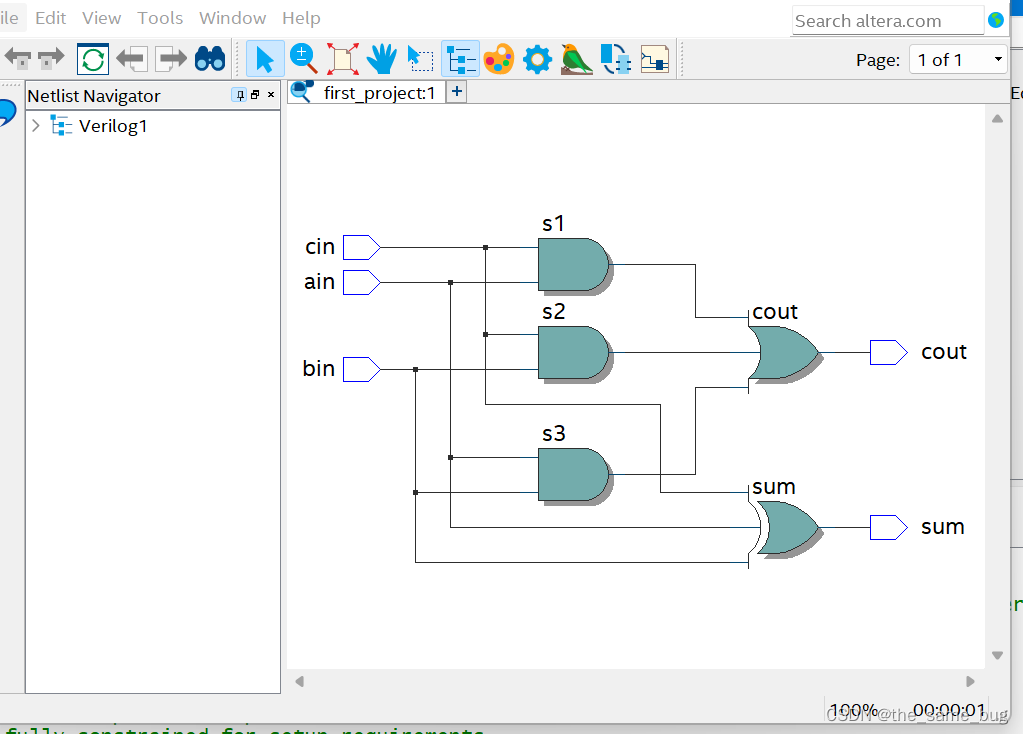

通过tool->Netlist Viewers->RTL Viewer,查看电路图
仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

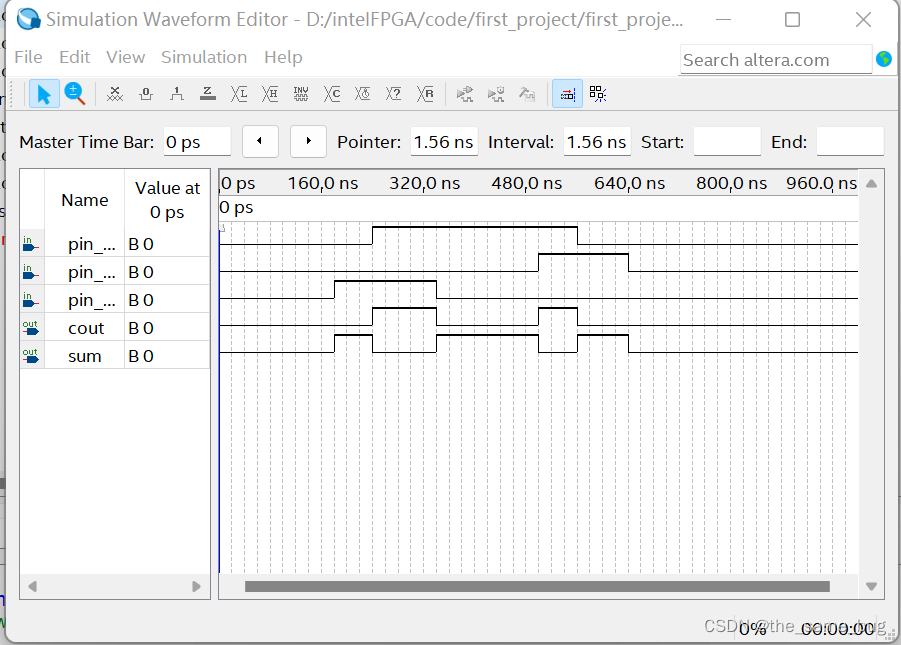

编辑信号保存文件并启动功能仿真时序仿真

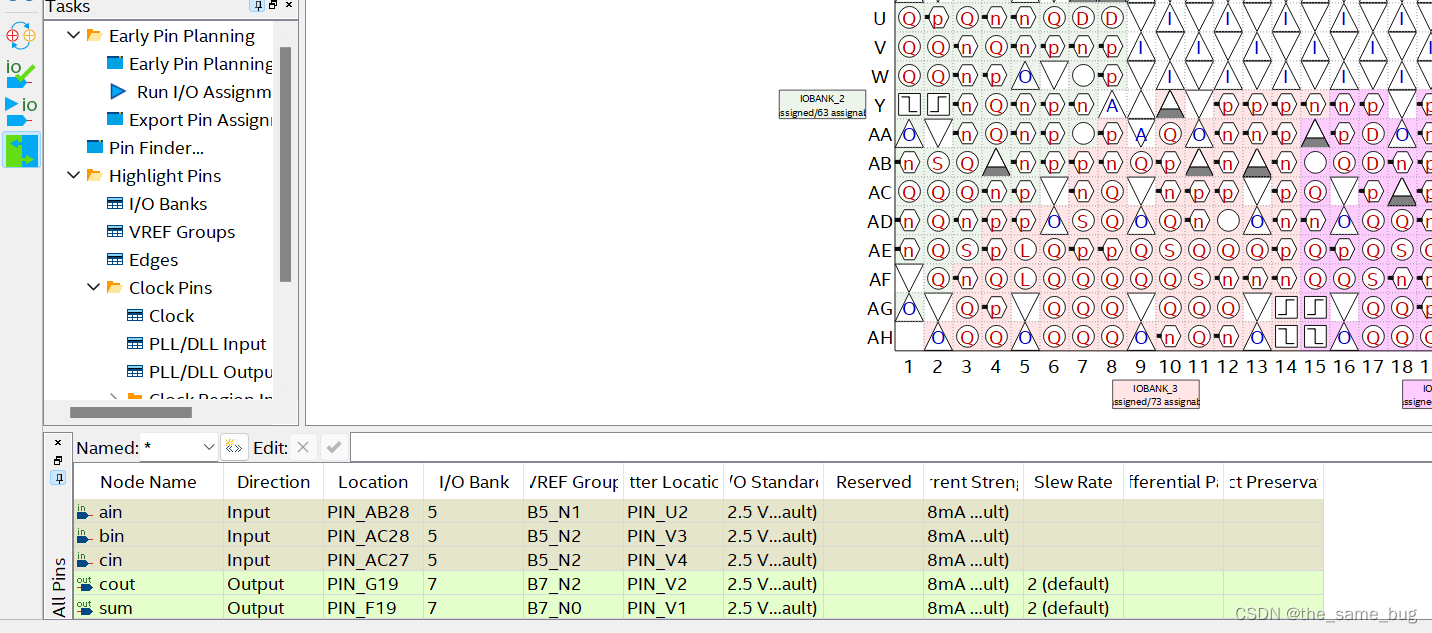

配置引脚
使用3个SW作为输入信号，2个LED作为输出信号

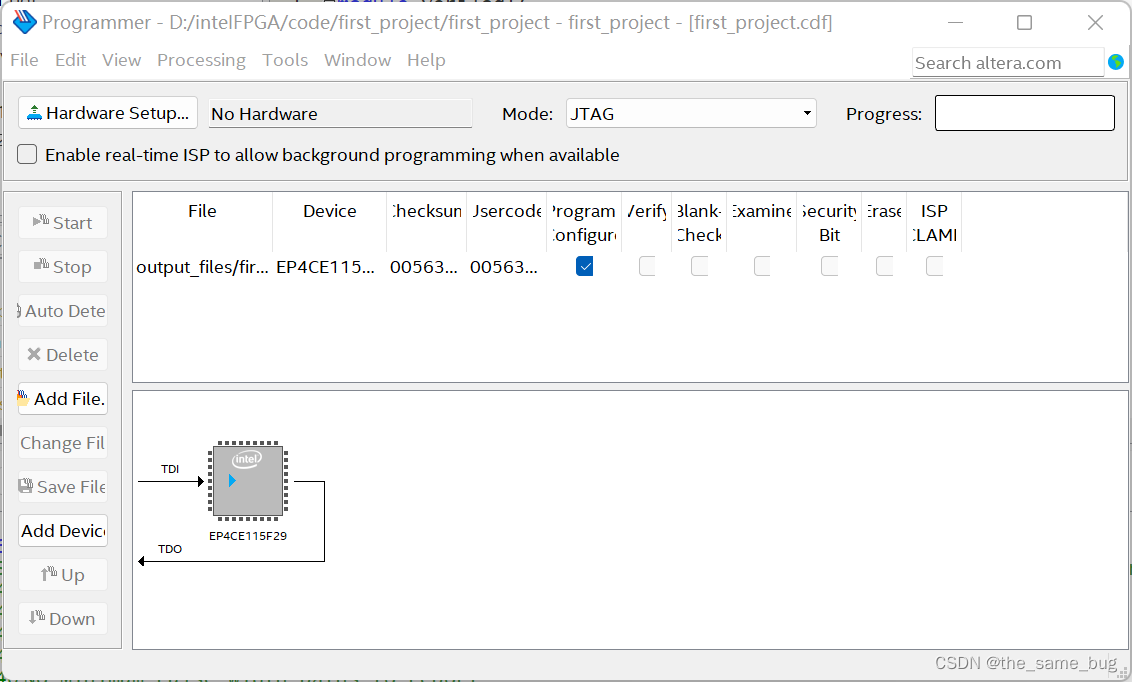

下载

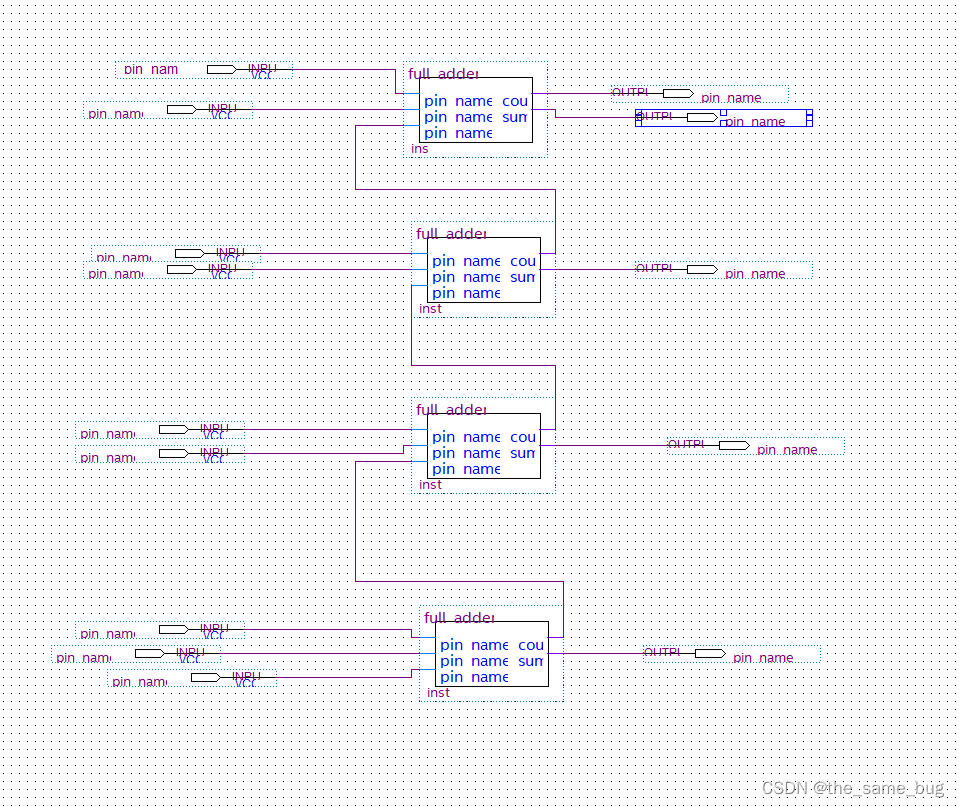

四位全加器原理图

利用上一个1位全加器的元件

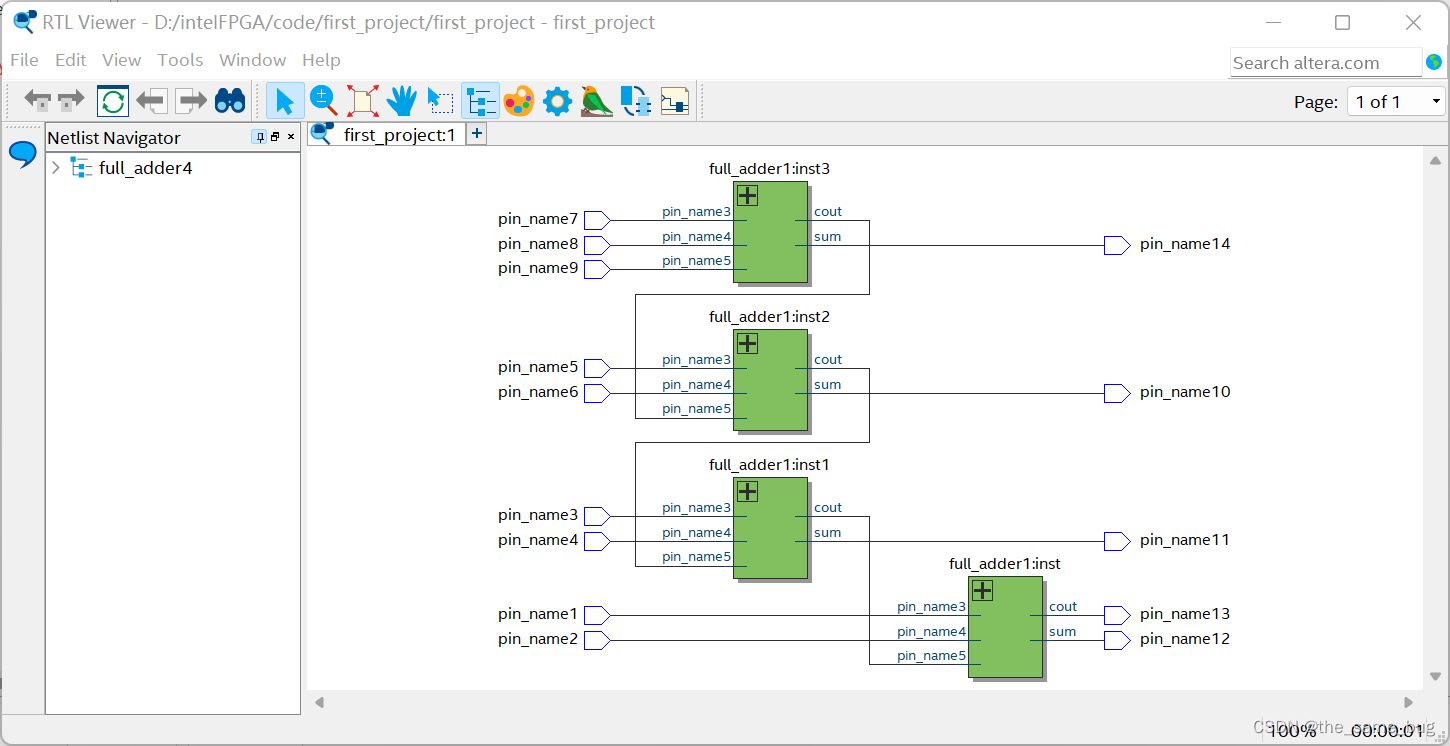

编译保存，通过tool->Netlist Viewers->RTL Viewer,查看电路图
创建一个向量波形文件，选择菜单项 File→New->VWF
添加信号

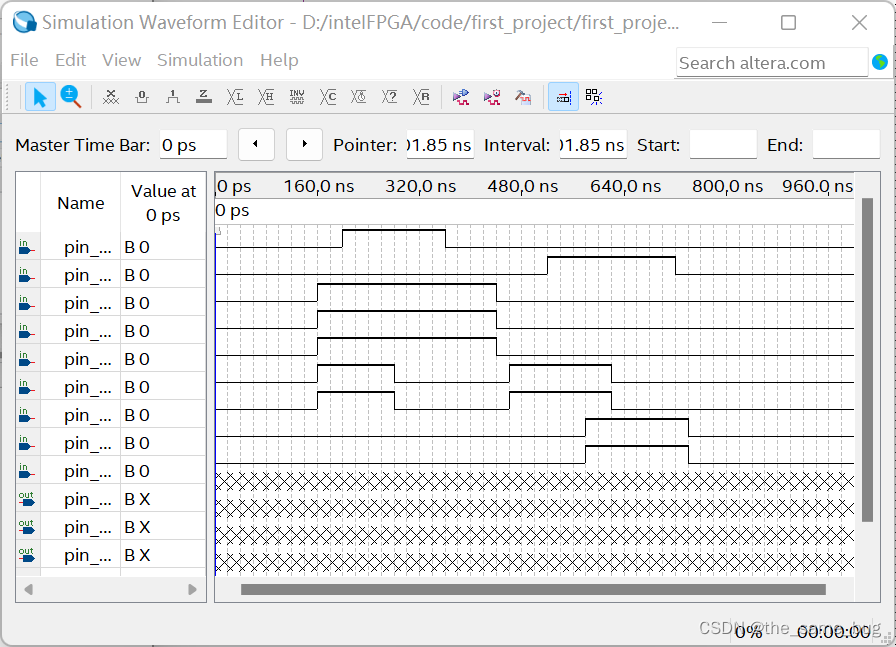

保存文件并启动功能仿真

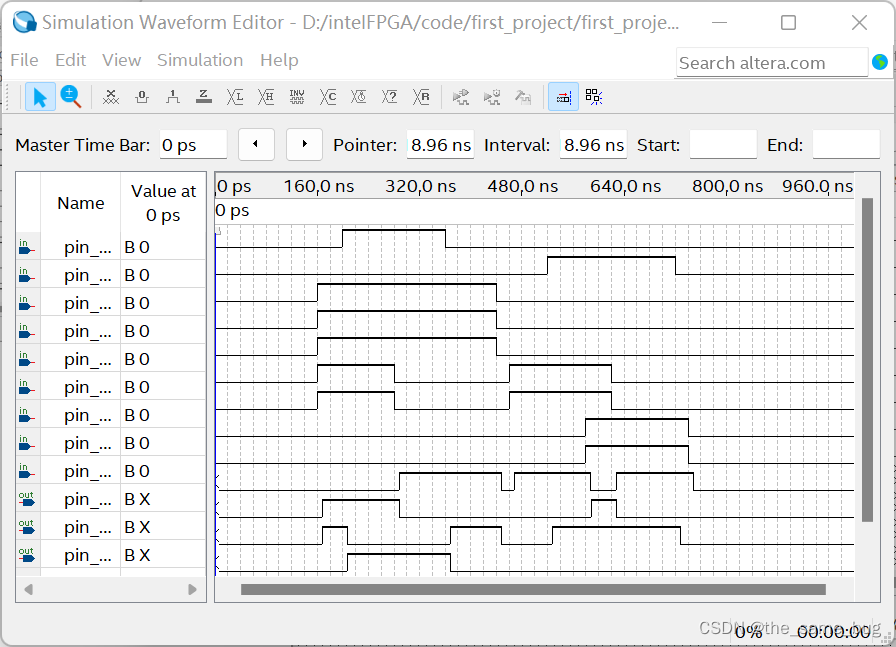

时序仿真

四位全加器Verilog实现

代码

module adder_4(a,b,cin,cout,dout);

	input [3:0] a,b;   //a，b为4位输入
	input cin;   //cin为进位输入

	output cout;
	output [3:0] dout;

	assign {cout,dout} = a+b+cin;   //a+b+cin 加法操作
	//使用拼接运算符将cout、dout拼接，dout取结果中的低四位

endmodule

保存并编译文件

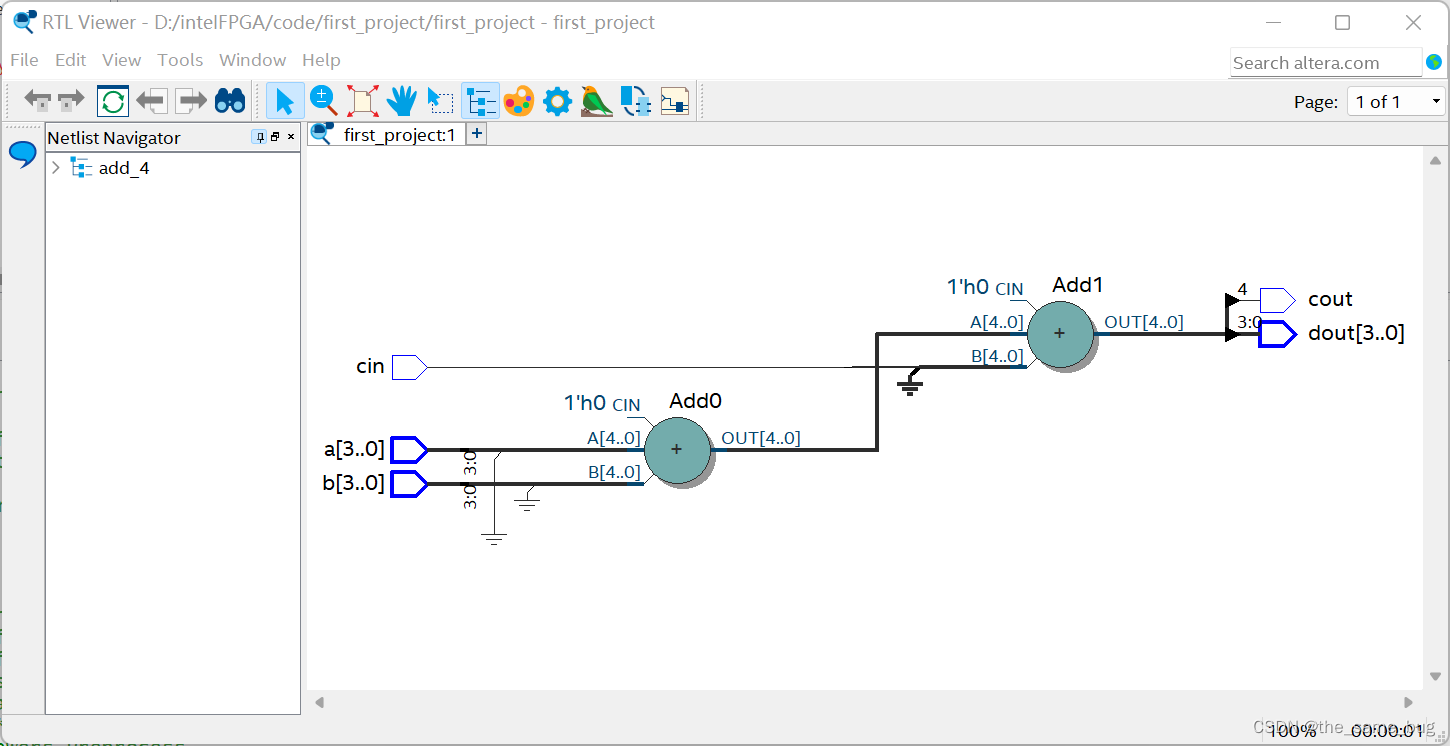

通过tool->Netlist Viewers->RTL Viewer,查看电路图

仿真实现
创建一个向量波形文件，选择菜单项 File→New->VWF

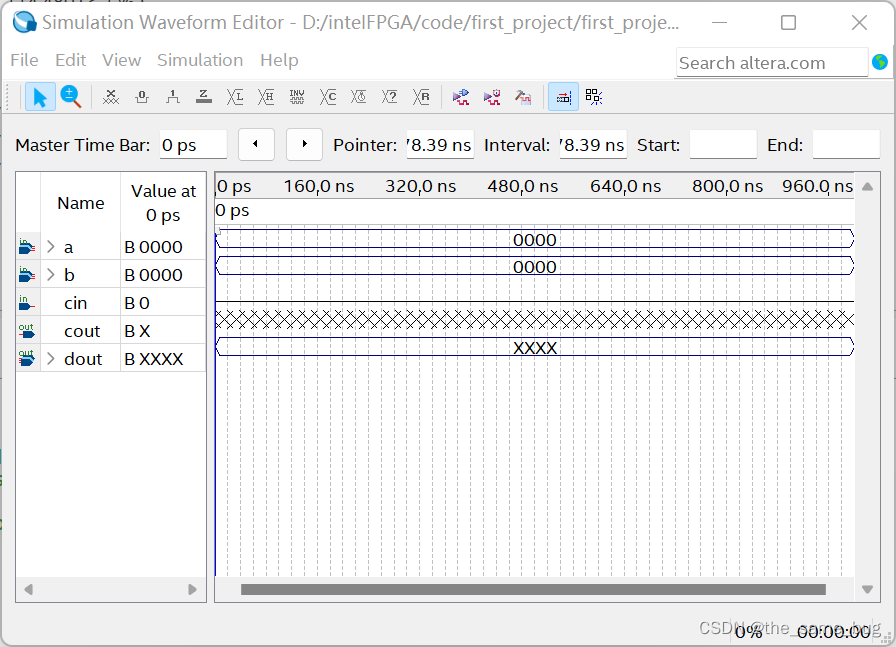

添加信号

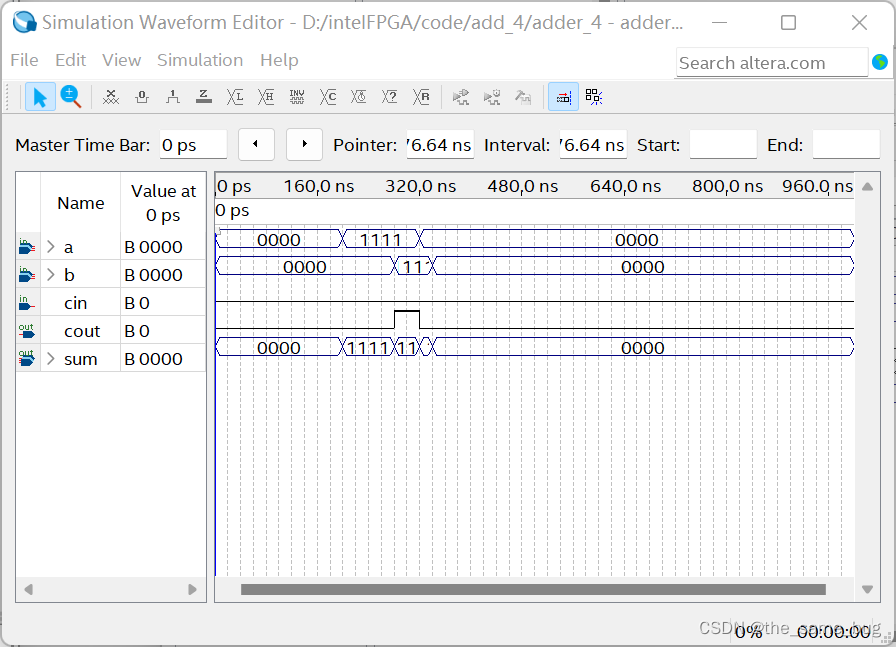

仿真结果
