中断及串口通信进阶

重庆交通大学信息科学与工程学院

《嵌入式系统基础A》课程

作业报告（第七周）

班 级： 物联网工程2002

姓名-学号 ： 吴泽霖-632007060217

实验项目名称： 中断及串口通信进阶

实验项目性质： 设计性

实验所属课程： 《嵌入式系统基础》

实验室(中心)： 南岸校区语音大楼

指 导 教 师 ： 娄路

完成时间： 2022 年 10 月 22 日

---

一、实验内容和任务

中断及串口通信进阶

二、实验要求

1. 分组要求：每个学生独立完成，即1人1组。

2. 程序及报告文档要求：具有较好的可读性，如叙述准确、标注明确、截图清晰等。

3.项目代码上传github，同时把项目完整打包为zip文件，与实验报告（Markdown源码及PDF文件）、作业博客地址一起提交到学习通。

三. 实验过程介绍

一、用stm32F103核心板的GPIOA端一管脚接一个LED，GPIOB端口一引脚接一个开关（用杜邦线模拟代替）。采用中断模式编程，当开关接高电平时，LED亮灯；接低电平时，LED灭灯。

1、通过STMCube配置项目

配置RCC
配置SYS选择 LED 灯引脚 PA5，设置引脚为输出模式 GPIO_Output；
选择作为外部中断的引脚 PB15，设置为与中断线 GPIO_EXTI15 连接。
将 GPIO_PA5 命名为 LD1
将 GPIO_PB15 命令为 B1_EXTI ，触发方式选择下降沿触发

配置中断优先级

2、生成keil文件

3、添加代码

将下列代码写在main.c的图片相应位置

/*
* @brief EXTI line detection callbacks.
* @param GPIO_Pin: Specifies the pins connected EXTI line，
* @retval None
*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if( GPIO_Pin == B1_EXTI_Pin ) // 判断外部中断源
		{
			HAL_GPIO_TogglePin(LD1_GPIO_Port, LD1_Pin); // 翻转LD1状态
		}
}

4、烧录运行

二、采用串口中断方式实现串口通信

1、CUBEMX配置

RCC配置

设置SYS
设置USART

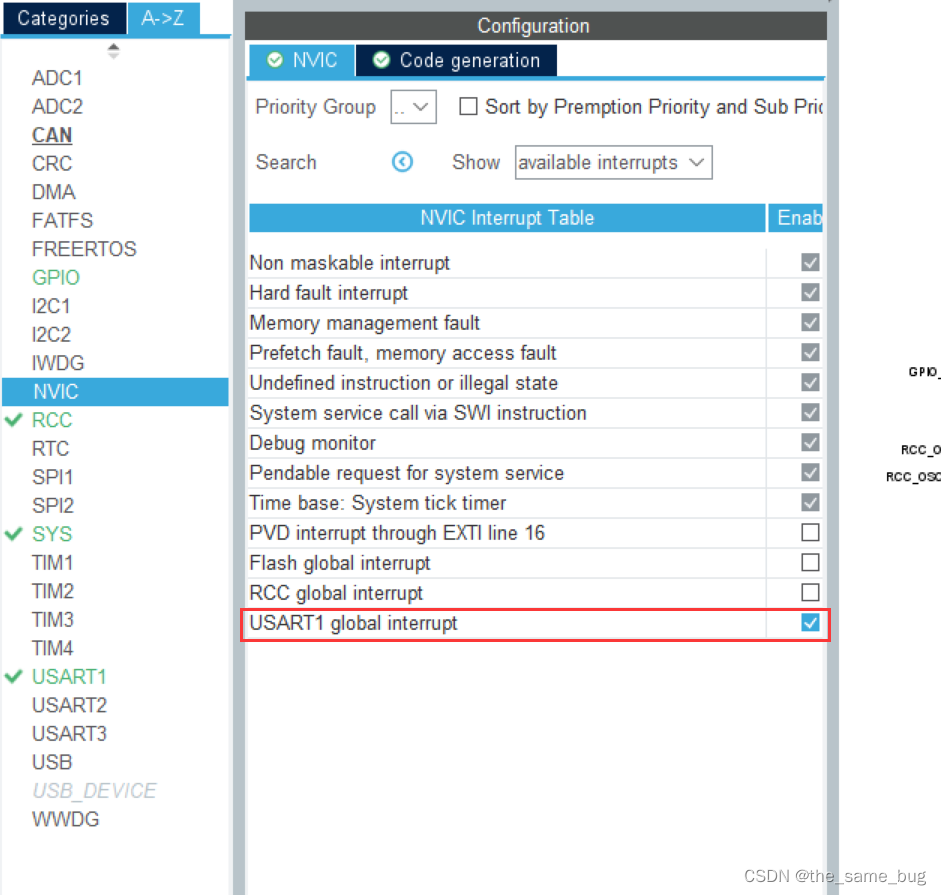

设置NVIC

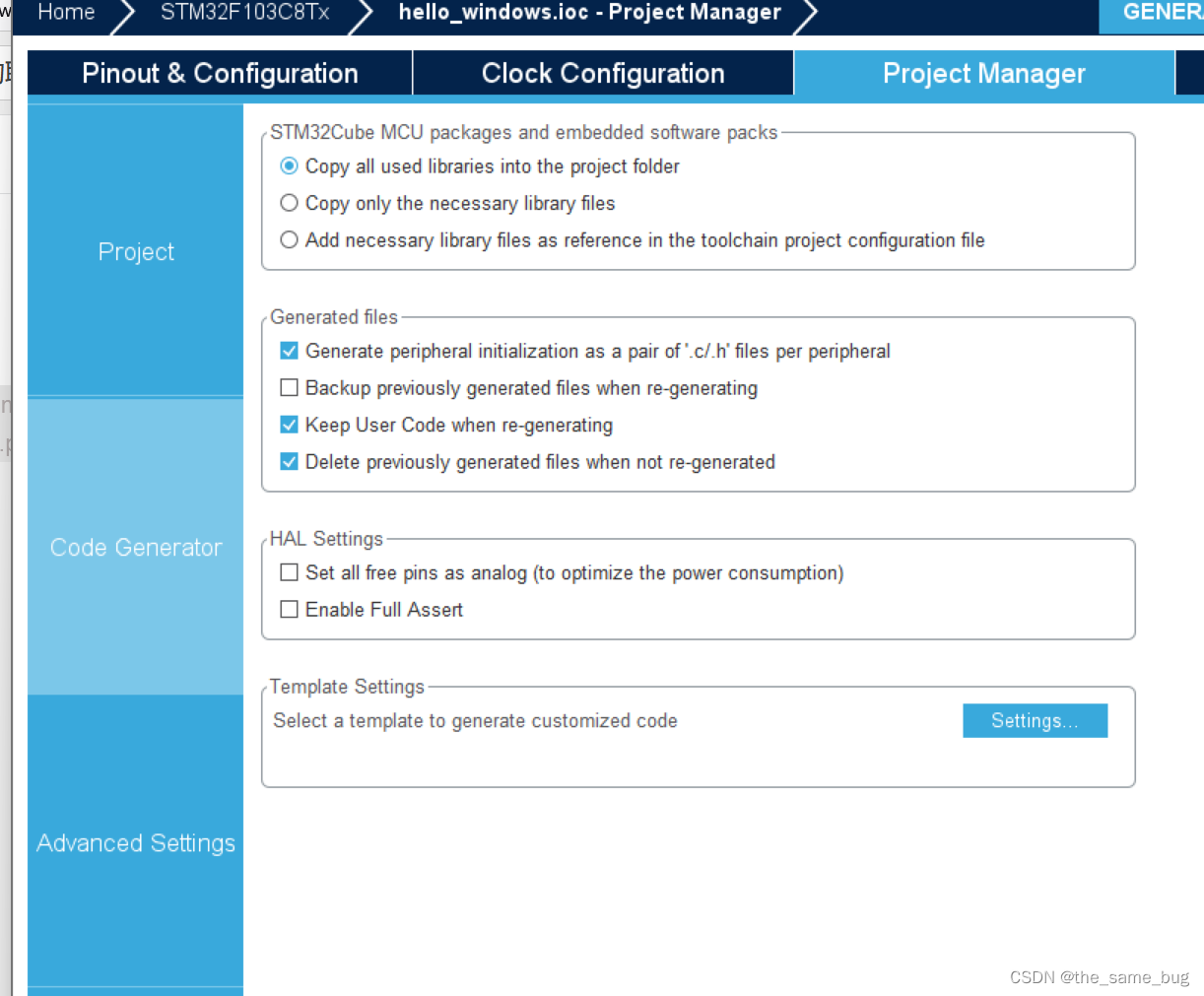

创建项目

2、代码编写

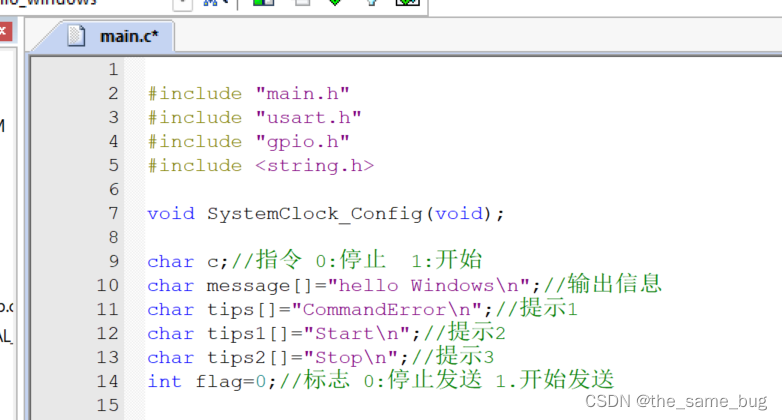

在main函数前定义全局变量

在main函数中设置接收中断

3、烧录运行

三、STM32采用串口DMA方式，用115200bps或更高速率向上位机连续发送数据

1、CUBEMX工程配置

RCC配置
设置串口

设置NVIC

DMA设置
时钟源设置
项目文件设置

2、编写代码

烧录运行

四、总结

更加清楚明确的了解到串口通信中断的过程，也了解了DMA通信的中断原理，库函数分析对应寄存器，以及对应函数。
