用cubemx完成初始化过程，采用HAL库编程实现，在Keil下用软件仿真运行上面代码，并用虚拟逻辑分析仪观察 对应管脚上的输出波形（高低电平转换）

重庆交通大学信息科学与工程学院

《嵌入式系统基础A》课程

作业报告（第四周）

班 级： 物联网工程2002

姓名-学号 ： 吴泽霖-632007060217

实验项目名称： 用cubemx完成初始化过程，采用HAL库编程实现。

实验项目性质： 设计性

实验所属课程： 《嵌入式系统基础》

实验室(中心)： 南岸校区语音大楼

指 导 教 师 ： 娄路

完成时间： 2022 年 10 月 13 日

---

一、实验内容和任务

用cubemx完成初始化过程，采用HAL库编程实现。

二、实验要求

1. 分组要求：每个学生独立完成，即1人1组。

2. 程序及报告文档要求：具有较好的可读性，如叙述准确、标注明确、截图清晰等。

3.项目代码上传github，同时把项目完整打包为zip文件，与实验报告（Markdown源码及PDF文件）、作业博客地址一起提交到学习通。

三. 实验过程介绍 （此处可以填博客内容）

一、安装HAL库

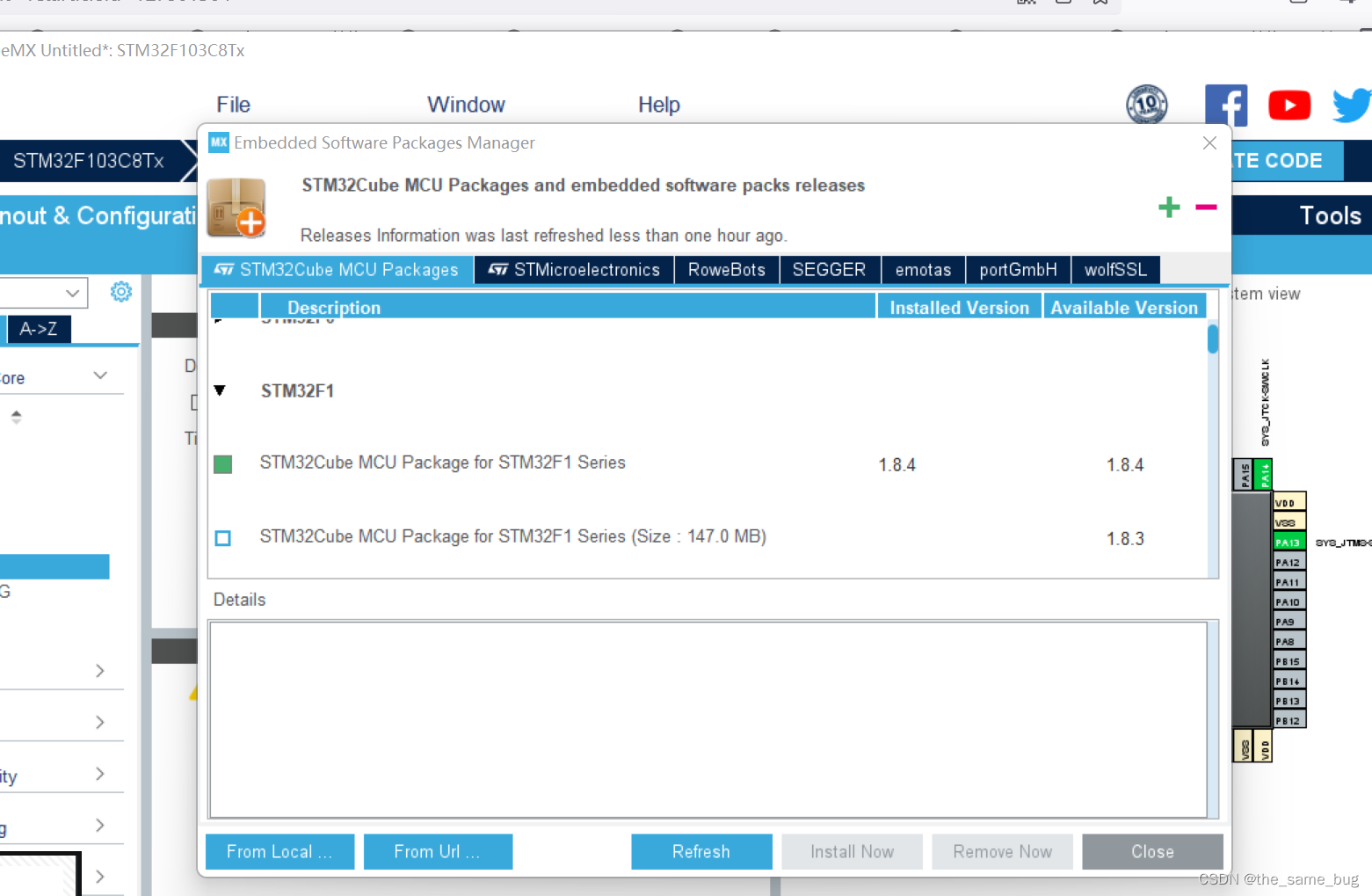

（1）打开安装好的STMCubeMX,点击HELP->Manage embedded software packages :
然后安装hal库

二.新建项目

回到STMCubeMX的主界面，创建新项目：
在part name里选择自己的芯片，点击信息栏中的具体芯片信息选中，点击start project：

点击system core，进入SYS，在debug下选择serial wire：

配置时钟，进入上面的rcc，有两个时钟，一个是hse和lse，我们要用是GPIO接口，而这些接口都在APB2里：
接下来观察时钟架构，APB2总线的时钟由hse控制，同时在这个界面得把PLLCLK右边选上：将hse那里设为Crystal/Ceramic Resonator接下来就是点击相应的引脚设置输出寄存器了，就是output那一项，一共选了三个，是PA4，PB9，PC15：点击project manager，配置好自己的路径和项目名，然后IDE那项改为MDK-ARM：进入 code generate界面，选择生成初始化.c/.h文件，后面点击generate code，选择open project，然后就到KEIL5了：

三、打开.uvprojx文件

将原主函数处覆盖图中代码
电路连接

根据设计的程序连接电路：
对于USB转TTL模块和stm32f103c8t6连接：
GND — GND
3v3 — 3v3
TXD — A10
RXD — A9

总电路：
红——B9
绿——C15
黄——A4

烧录运行

四、观察GPIO端口的输出波形

Target界面中，选择跟正确的晶振大小，我使用的是8MHz的外部晶振。这个选项在软件仿真中起到很重要的作用，如果选择错误，那么波形一定是错误的，因为时间不准确。Debug页的设置：

选择逻辑分析仪：

观察波形
引脚为低电平的灯亮，高电平的灯不亮，高低电平转换周期（LED闪烁周期）为1s左右。

三、总结

本次实验后能熟练安装 stm32CubeMX，用cubemx完成初始化过程，采用HAL库编程实现，并在Keil下用软件仿真运行上面代码，并用虚拟逻辑分析仪观察 对应管脚上的输出波形。
