通过绘制音频波形图，可以帮助我们分析音频信息，音量，波形等信息；不同时间段的音量，不同时间段的每个声道的音频信息；

使用 ffmpeg 的showwavespic 滤镜来绘制音频的波形图，参考命令如下：

ffmpeg -i ~/media/test.mp4 -filter_complex "showwavespic=s=720x180" -frames:v 1 ~/Desktop/audio.png

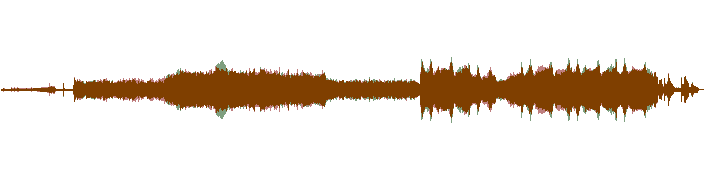

输出音频图像，多个声道同时叠加到一起：
在这里插入图片描述

上图中绘制的信息为所有通道的全部信息，如果我们想看到每个通道的信息，可以 split_channels来提取每个声道的音频信息，单独绘制每个声道的信息，参考命令如下：

ffmpeg -i ~/media/test.mp4 -filter_complex "showwavespic=s=720x240:split_channels=1" -frames:v 1 ~/Desktop/audio.png

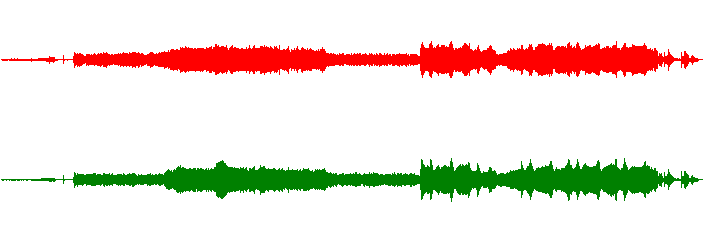

输出音频图像，包含每个声道的信息：
在这里插入图片描述

如果音频波形图的颜色？

最近有同学私聊我的问题，在这里更新一下。

波形图的颜色是可以设置的，但是背景颜色不可以设置，也不能设置为透明。

参考代码：
ffmpeg -i ~/media/test.mp4 -filter_complex “showwavespic=s=720x240:split_channels=1:colors=0x00ff00|0xff0000|0x0000ff” -frames:v 1 ~/Desktop/audio.png

详细的参数设置可以参考 ffmpeg 的 showwavespic filter 的参数配置，其中colors参数可以配置每个音频通道的输出颜色。

colors
Set colors separated by ’|’ which are going to be used for drawing of each channel.

参考链接：
http://ffmpeg.org/ffmpeg-all.html#showwavespic

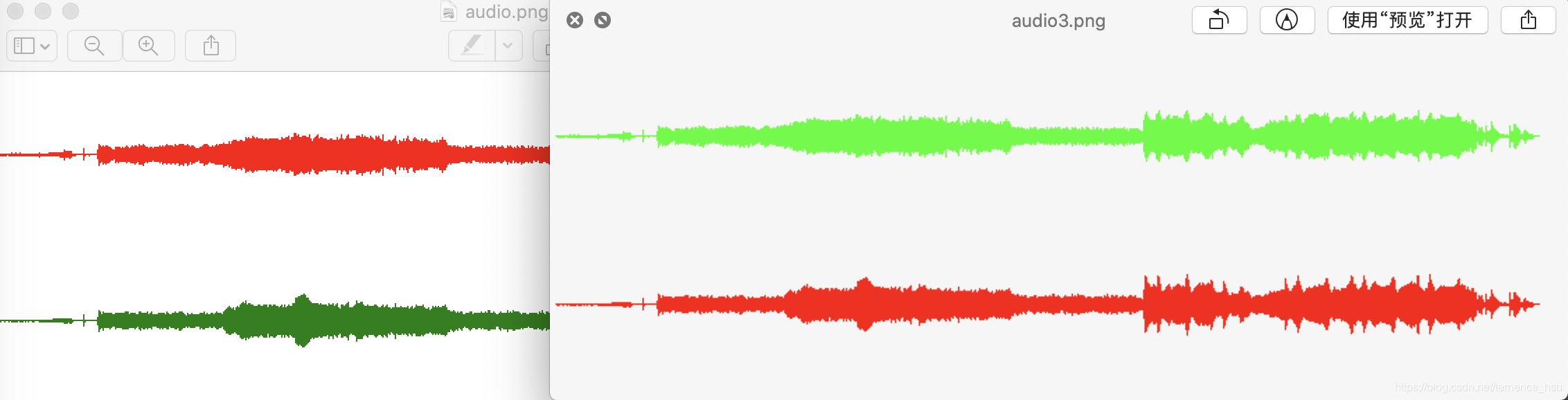

不同颜色通道的效果：
在这里插入图片描述
