NBear - 使用Entity Configurator设置实体元数据、生成数据库创建脚本

本文演示如何使用NBear v2.1.9新增的Entity Configurator工具可视化设置实体元数据及生成数据库创建脚本。

下载NBear中文用户手册

从SF.NET下载全部源码及示例

示例

本示例演示对一组继承关系的实体的元数据设置及自动生成数据库创建脚本的过程。示例实体代码，包括生成的config文件和sql文件等都包含在下载的源代码包的NBear/samples/Sample_Entity_Configuration_By_Entity_Configurator及其bin/Debug中。


如上图所示，在vs2005中使用内置的可视化类设计器设计实体结构如上，注意，所有的实体都是接口。关于如何创建简单的接口式实体，请参见 用户手册。对应的代码如下：

 1     [Table(IsContract  =   true )]
 2      public   interface  IdentableEntity : IEntity
 3      {
 4        [PrimaryKey]
 5        int Id { get; set; }
 6        string Name { get; set; }
 7    }
 8
 9     [Table(IsContract  =   true )]
10      public   interface  Loginable : IEntity
11      {
12        string LoginId { get; set; }
13    }
14
15     [Table(IsContract  =   true )]
16      public   interface  PasswordLoginable : Loginable
17      {
18        string Password { get; set; }
19    }
20
21     [Table(IsContract  =   true )]
22      public   interface  PrivilegeAssignable : IEntity
23      {
24        int PrivilegeOwnerId { get; set; }
25    }
26
27     [Table( " User " , UpdateTableName  =   " User " , UpdateExtendedOnly  =   true )]
28      public   interface  User : IdentableEntity, PrivilegeAssignable
29      {
30    }
31
32     [Table( " select User.*, LocalUser.LoginId, LocalUser.Password from LocalUser inner join User on LocalUser.Id = User.Id " , UpdateTableName  =   " LocalUser " , IsView  =   true , UpdateExtendedOnly  =   true )]
33      public   interface  LocalUser : PasswordLoginable, User
34      {
35    }
36
37     [Table( " select User.*, AgentUser.LoginId from AgentUser inner join User on AgentUser.Id = User.Id " , UpdateTableName  =   " AgentUser " , IsView  =   true , UpdateExtendedOnly  =   true )]
38      public   interface  AgentUser : Loginable, User
39      {
40    }
41
42     [Table( " select User.* from GhostUser inner join User on GhostUser.Id = User.Id " , UpdateTableName  =   " GhostUser " , IsView  =   true , UpdateExtendedOnly  =   true )]
43      public   interface  GhostUser : User
44      {
45    }
46
47     [Table( " UserGroup " , UpdateTableName  =   " UserGroup " , UpdateExtendedOnly  =   true )]
48      public   interface  UserGroup : IdentableEntity, PrivilegeAssignable
49      {
50        string Comment { get; set; }
51    }

注意，以上代码中已经包含了以特性方式设置的元数据了，如果使用了外部配置文件方式设置元数据，则这些特性设置是不必须的。更进一步说，当同时使用特性方式和外部配置文件方式为实体设置了元数据时，外部文件中的设置将覆盖直接写在代码中的特性方式的设置。这样我们就能在无需重新编译的情况下，修改外部实体配置文件，修改实体和数据库表的对应，修改数据库结构，甚至改用不同类型的数据库。

下面，我们使用Entity Configurator工具载入（从菜单选择File-〉Load-〉Load Assembly）编译后的包含以上实体的程序集，修改实体及实体属性的元数据，如果需要生成数据库创建脚本，则一定要设置每个实体属性的DbType属性，指定生成的数据库表中对应列的数据类型。配置完成后，可以使用File-〉Save Config将配置信息保存到config文件（可以直接保存到应用程序的Web.config或App.config，工具只会添加实体配置代码，不会删除config文件中的其他代码）。

下面是Save Config为上面的实体生成的配置文件内容：

 <? xml version="1.0" encoding="utf-8" ?>
< configuration >
   < configSections >
     < section  name ="EntityConfiguration"  type ="NBear.Common.EntityConfigurationSection, NBear.Common"   />
   </ configSections >
   < EntityConfiguration >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.AgentUser"  isView ="true"  updateExtendedOnly ="true"  updateTableName ="AgentUser" >
       < Name > select User.*, AgentUser.LoginId from AgentUser inner join User on AgentUser.Id = User.Id </ Name >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.GhostUser"  isView ="true"  updateExtendedOnly ="true"  updateTableName ="GhostUser" >
       < Name > select User.* from GhostUser inner join User on GhostUser.Id = User.Id </ Name >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.IdentableEntity"  isView ="true"  isContract ="true" >
       < Columns >
         < Column  propertyName ="Id"  dbType ="int"  isPrimaryKey ="true"   />
         < Column  propertyName ="Name"  dbType ="nvarchar(50)"   />
       </ Columns >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.IdFactory" >
       < Columns >
         < Column  propertyName ="NextId"  dbType ="int"   />
       </ Columns >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.LocalUser"  isView ="true"  updateExtendedOnly ="true"  updateTableName ="LocalUser" >
       < Name > select User.*, LocalUser.LoginId, LocalUser.Password from LocalUser inner join User on LocalUser.Id = User.Id </ Name >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.Loginable"  isView ="true"  isContract ="true" >
       < Columns >
         < Column  propertyName ="LoginId"  dbType ="nvarchar(50)"   />
       </ Columns >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.PasswordLoginable"  isView ="true"  isContract ="true" >
       < Columns >
         < Column  propertyName ="Password"  dbType ="nvarchar(50)"   />
       </ Columns >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.PrivilegeAssignable"  isView ="true"  isContract ="true" >
       < Columns >
         < Column  propertyName ="PrivilegeOwnerId"  dbType ="int"   />
       </ Columns >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.User"  updateExtendedOnly ="true"  updateTableName ="User" >
       < Name > User </ Name >
     </ Entity >
     < Entity  fullName ="Sample_Entity_Configuration_By_Entity_Configurator.UserGroup"  updateExtendedOnly ="true"  updateTableName ="UserGroup" >
       < Name > UserGroup </ Name >
       < Columns >
         < Column  propertyName ="Comment"  dbType ="nvarchar(50)"   />
       </ Columns >
     </ Entity >
   </ EntityConfiguration >
</ configuration >

也可以使用File-〉Load-〉Load Config载入已存在的config文件。注意，载入config文件时，config文件中的元数据配置信息，会覆盖当前编辑中的实体元数据信息。

使用Database-〉Generate Database Creation Script可以生成创建所有数据表的.sql数据库脚本（本工具目前仅支持Sql Server数据库的数据脚本生成）。

对应于以上实体的生成的数据库创建脚本如下：

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[AgentUser] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ AgentUser ]
GO

CREATE   TABLE   [ dbo ] . [ AgentUser ]  (
[ LoginId ]   nvarchar ( 50 ),
[ Id ]   int   NOT   NULL ,
[ Name ]   nvarchar ( 50 ),
[ PrivilegeOwnerId ]   int
)  ON   [ PRIMARY ]
GO

ALTER   TABLE   [ dbo ] . [ AgentUser ]   WITH   NOCHECK   ADD
CONSTRAINT   [ PK_AgentUser ]   PRIMARY   KEY   CLUSTERED
(
[ Id ]
)  ON   [ PRIMARY ]
GO

CREATE   INDEX   [ Id ]   ON   [ dbo ] . [ AgentUser ] ( [ Id ] )  ON   [ PRIMARY ]
GO

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[GhostUser] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ GhostUser ]
GO

CREATE   TABLE   [ dbo ] . [ GhostUser ]  (
[ Id ]   int   NOT   NULL ,
[ Name ]   nvarchar ( 50 ),
[ PrivilegeOwnerId ]   int
)  ON   [ PRIMARY ]
GO

ALTER   TABLE   [ dbo ] . [ GhostUser ]   WITH   NOCHECK   ADD
CONSTRAINT   [ PK_GhostUser ]   PRIMARY   KEY   CLUSTERED
(
[ Id ]
)  ON   [ PRIMARY ]
GO

CREATE   INDEX   [ Id ]   ON   [ dbo ] . [ GhostUser ] ( [ Id ] )  ON   [ PRIMARY ]
GO

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[IdFactory] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ IdFactory ]
GO

CREATE   TABLE   [ dbo ] . [ IdFactory ]  (
[ NextId ]   int
)  ON   [ PRIMARY ]
GO

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[LocalUser] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ LocalUser ]
GO

CREATE   TABLE   [ dbo ] . [ LocalUser ]  (
[ Password ]   nvarchar ( 50 ),
[ LoginId ]   nvarchar ( 50 ),
[ Id ]   int   NOT   NULL ,
[ Name ]   nvarchar ( 50 ),
[ PrivilegeOwnerId ]   int
)  ON   [ PRIMARY ]
GO

ALTER   TABLE   [ dbo ] . [ LocalUser ]   WITH   NOCHECK   ADD
CONSTRAINT   [ PK_LocalUser ]   PRIMARY   KEY   CLUSTERED
(
[ Id ]
)  ON   [ PRIMARY ]
GO

CREATE   INDEX   [ Id ]   ON   [ dbo ] . [ LocalUser ] ( [ Id ] )  ON   [ PRIMARY ]
GO

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[User] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ User ]
GO

CREATE   TABLE   [ dbo ] . [ User ]  (
[ Id ]   int   NOT   NULL ,
[ Name ]   nvarchar ( 50 ),
[ PrivilegeOwnerId ]   int
)  ON   [ PRIMARY ]
GO

ALTER   TABLE   [ dbo ] . [ User ]   WITH   NOCHECK   ADD
CONSTRAINT   [ PK_User ]   PRIMARY   KEY   CLUSTERED
(
[ Id ]
)  ON   [ PRIMARY ]
GO

CREATE   INDEX   [ Id ]   ON   [ dbo ] . [ User ] ( [ Id ] )  ON   [ PRIMARY ]
GO

if   exists  ( select   *   from  dbo.sysobjects  where  id  =   object_id (N ' [dbo].[UserGroup] ' )  and   OBJECTPROPERTY (id, N ' IsUserTable ' )  =   1 )
drop   table   [ dbo ] . [ UserGroup ]
GO

CREATE   TABLE   [ dbo ] . [ UserGroup ]  (
[ Comment ]   nvarchar ( 50 ),
[ Id ]   int   NOT   NULL ,
[ Name ]   nvarchar ( 50 ),
[ PrivilegeOwnerId ]   int
)  ON   [ PRIMARY ]
GO

ALTER   TABLE   [ dbo ] . [ UserGroup ]   WITH   NOCHECK   ADD
CONSTRAINT   [ PK_UserGroup ]   PRIMARY   KEY   CLUSTERED
(
[ Id ]
)  ON   [ PRIMARY ]
GO

CREATE   INDEX   [ Id ]   ON   [ dbo ] . [ UserGroup ] ( [ Id ] )  ON   [ PRIMARY ]
GO

可以直接在Sql Server查询分析器中执行生成的脚本，创建所有对应的表。

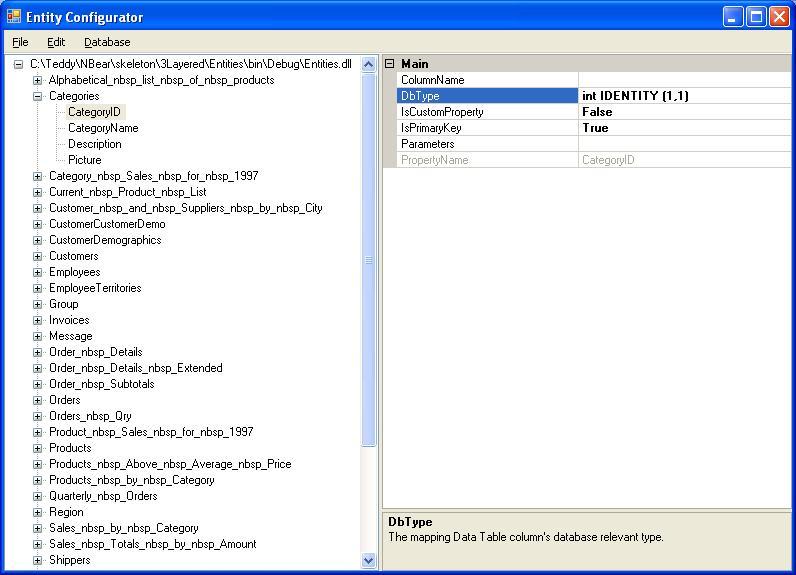

下面是Entity Configurator工具的主界面。更多关于Entity Configurator介绍，请参见 用户手册。
