smmu梳理

最新推荐文章于 2025-08-27 10:12:00 发布
原创 最新推荐文章于 2025-08-27 10:12:00 发布 · 1.1k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux

smmu 用途

用途： （参考引用见 参考资料章节）

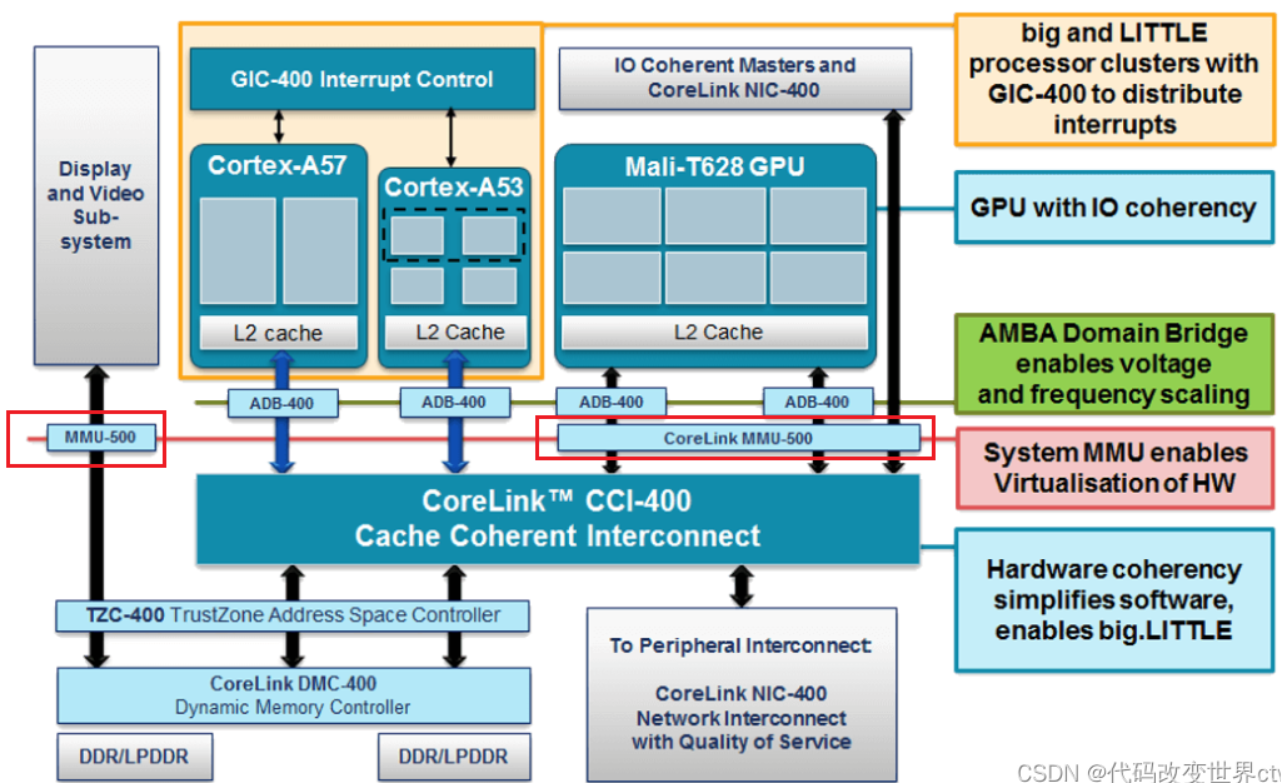

在这里插入图片描述

访问非连续的地址
现在系统中很少再预留连续的memory，如果Master需要很多memory，可以通过SMMU把一些非连续的PA映射到连续的VA，例如给DMA，VPU，DPU使用。

32位转换成64位
现在很多系统是64位的，但是有些Master还是32位的，只能访问低4GB空间，如果访问更大的地址空间需要软硬件参与交换memory，实现起来比较复杂，也可以通过SMMU来解决，Master发出来的32位的地址，通过SMMU转换成64位，就很容易访问高地址空间。

限制Master的访问空间
Master理论上可以访问所有的地址空间，可以通过SMMU来对Master的访问进行过滤，只让Master访问受限的区域，那这个区域也可以通过CPU对SMMU建立页表时动态控制。

用户态驱动
现在我们也看到很多系统把设备驱动做在用户态，调用驱动时不需要在切换到内核态，但是存在一些安全隐患，就是用户态直接控制驱动，有可能访问到内核空间，这种情况下也可以用SMMU来实现限制设备的访问空间

设备虚拟化
例如设备虚拟化有多种方式，Emulate，Para-virtualized，以及Pass-through，用SMMU可以实现Pass though，这样无论是性能，还是软件的改动都是比较小的。

一些不支持TrustZone的Master，可以利用SMMU支持Trustzone
