本文介绍了如何使用Prometheus监控s6720系列交换机，包括在Ubuntu和CentOS上部署环境，编译snmp.yml文件，配置交换机SNMP服务，下载并编译snmp_exporter，设置Prometheus.yml，以及在Grafana中导入模板展示数据。

为毛用Prometheus监控，要问，老板要求用的，哈哈

一、ubuntu 和 centos 都是一样的部署好环境

# Debian-based distributions.
sudo apt-get install unzip build-essential libsnmp-dev p7zip-full
# Redhat-based distributions.
sudo yum install gcc gcc-g++ make net-snmp net-snmp-utils net-snmp-libs net-snmp-devel

二、编译snmp.yml 文件

安装go 环境（略）

export GO111MODULE=on

export GOPROXY=https://goproxy.cn,direct

配置交换机snmp服务,采取交换机数据

用go 编译下载snmp_exporter包文件,进入generator文件里，这些都是为后面准备

git clone https://github.com/prometheus/snmp_exporter.git

go get github.com/prometheus/snmp_exporter/generator

cd snmp_exporter/generator/

go build

mib 官方直接下载，自己注册华为官网，就可以下载，不过需要sn号认证才可以下载，如果是用ensp模拟机测试的话，有积分，去csdn也是可以下载的。

把文件放入generator目录下面，解压一下自己命名mibs

创建generator.yml

vim generator.yml

modules:
  # Default IF-MIB interfaces table with ifIndex.
  huawei_mib:
    walk:
      - sysUpTime
      - interfaces
      - ifXTable
      - sysDescr
      - sysName
    version:
    auth:
      community: lianjing@123
    lookups:
      - source_indexes: [ifIndex]
        lookup: ifAlias
      - source_indexes: [ifIndex]
        # Uis OID to avoid conflict with PaloAlto PAN-COMMON-MIB.
        lookup: 1.3.6.1.2.1.2.2.1.2 # ifDescr
      - source_indexes: [ifIndex]
        # Use OID to avoid conflict with Netscaler NS-ROOT-MIB.
        lookup: 1.3.6.1.2.1.31.1.1.1.1 # ifName
    overrides:
      ifAlias:
        ignore: true # Lookup metric
      ifDescr:
        ignore: true # Lookup metric
      ifName:
        ignore: true # Lookup metric
      ifType:
        type: EnumAsInfo

设置环境变量指明mibs地址，生成snmp.yml

export MIBDIRS=/prometheusdir/snmp_exporter/generator/mibs

./generator generate

生成snmp_exporter执行文件

cd promethuesdir/snmp_exporter
go build

执行snmp_exporter，不出什么意外的话有一个9116的端口已经起来。

配置prometheus.yml

注意：设置一下下，采集数据的时间，一般获取时间比较长，不然在targets显示为down。

- job_name: 'snmp'
    scrape_interval: 30s
    scrape_timeout: 30s
    static_configs:
      - targets:
         - 192.168.1.251  #交换机ip
    metrics_path: /snmp
    params:
      module: [huawei_mib]
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 110.1.1.1:9116  # 安装snmp_exporter主机的ip和端口号

重启prometheus

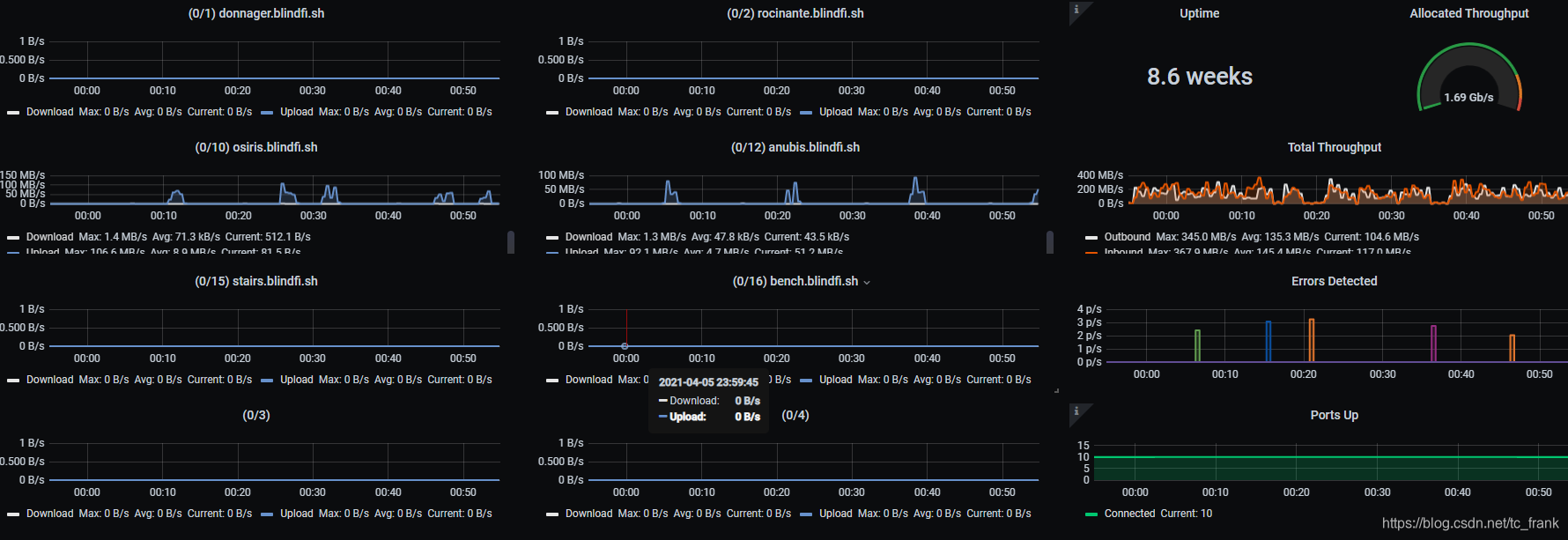

搭建完成，grafana 导入一个模板8570应该就有数据，然后根据自己的需要可以设置仪表盘。

总体来说，非常好玩，就是需要了解的东西有些杂，配置交换机snmp服务，下载go编译环境，去GitHub上下载文件，下载mib文件，当然服务工具要了解，走过。。哎自己算是脱坑，后人入坑吧，最后导入一个初始模板。
